Aperçu du produit

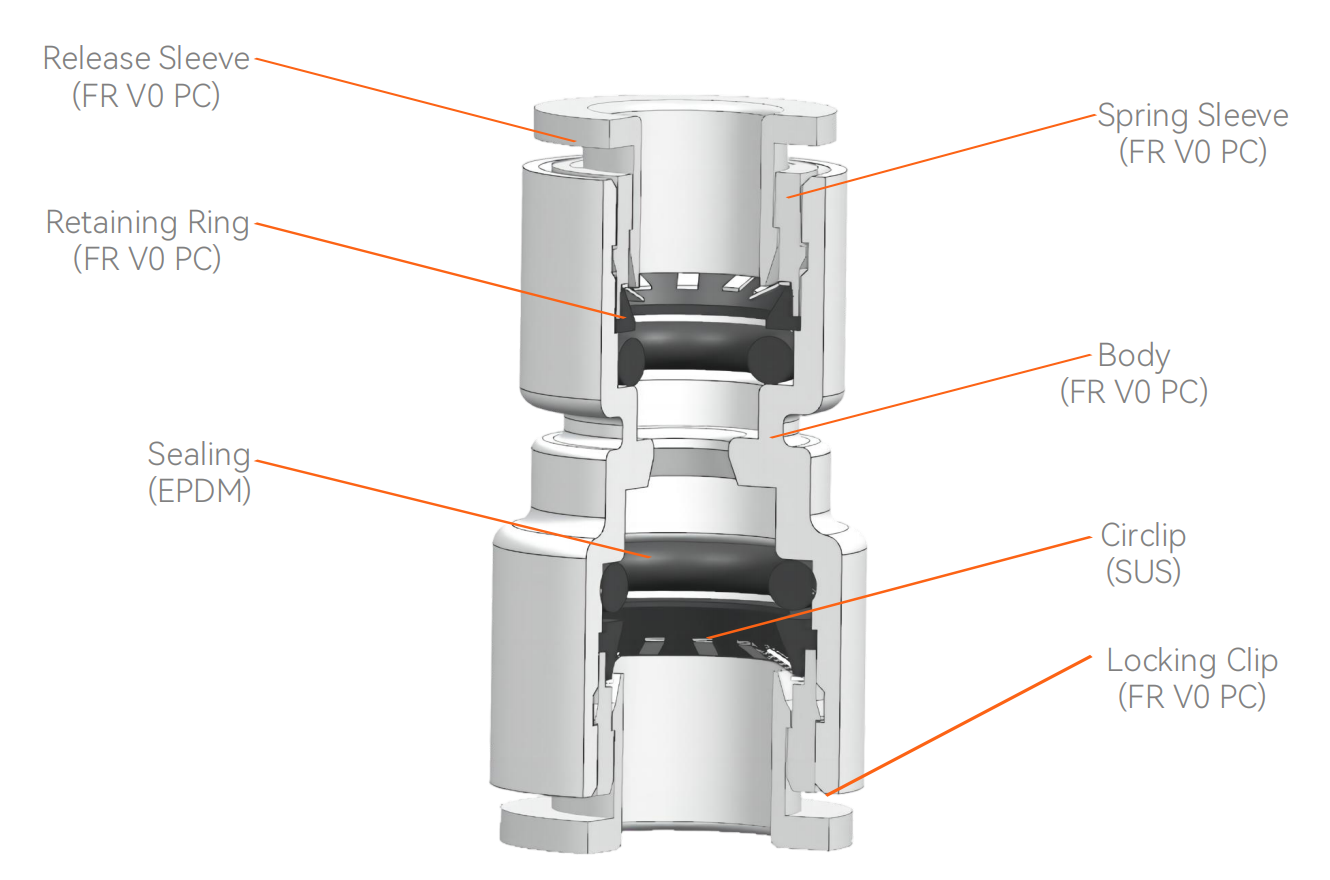

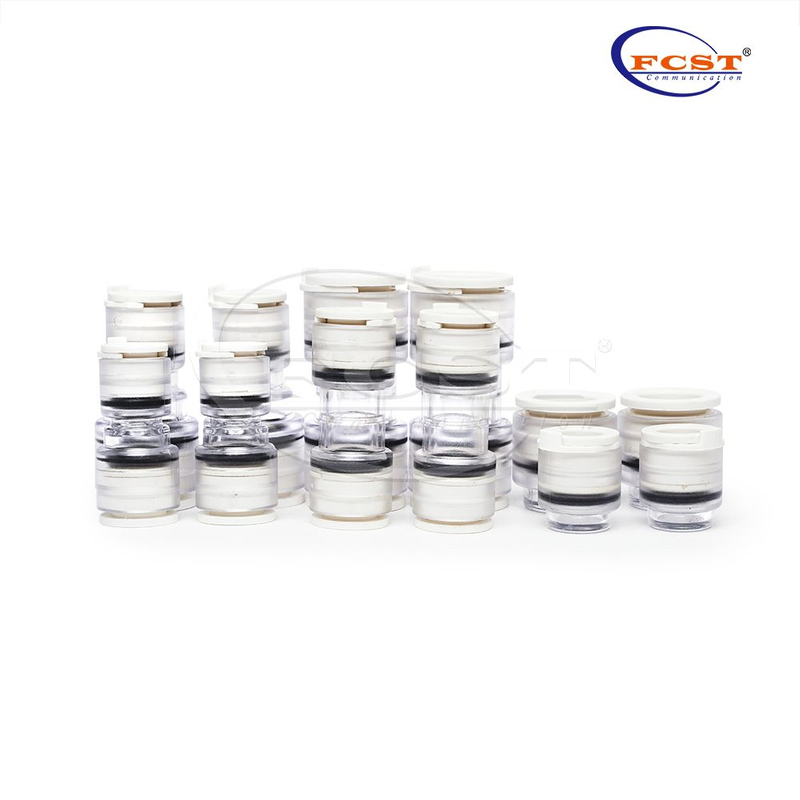

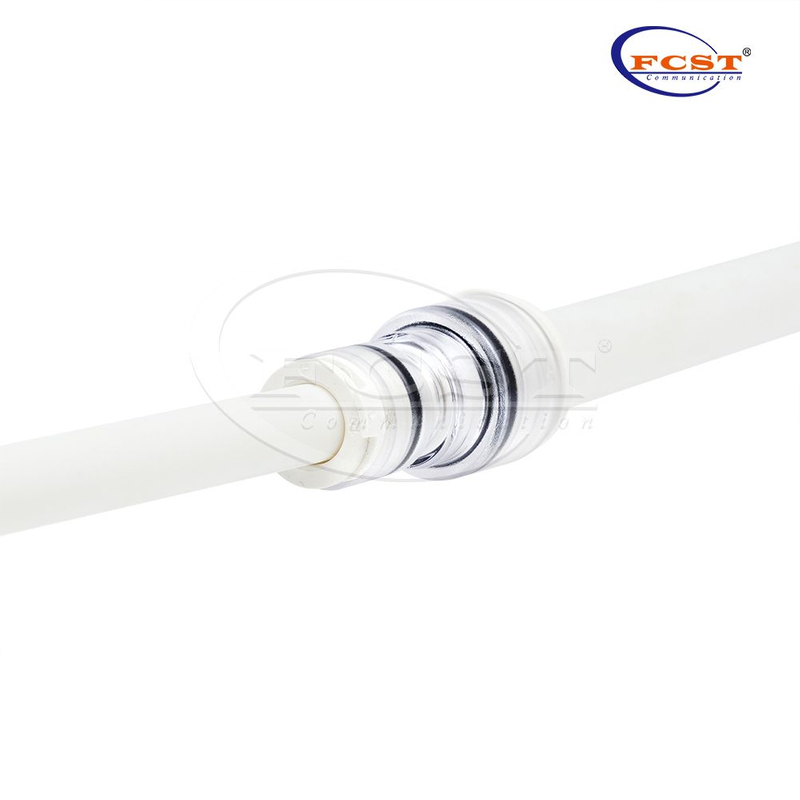

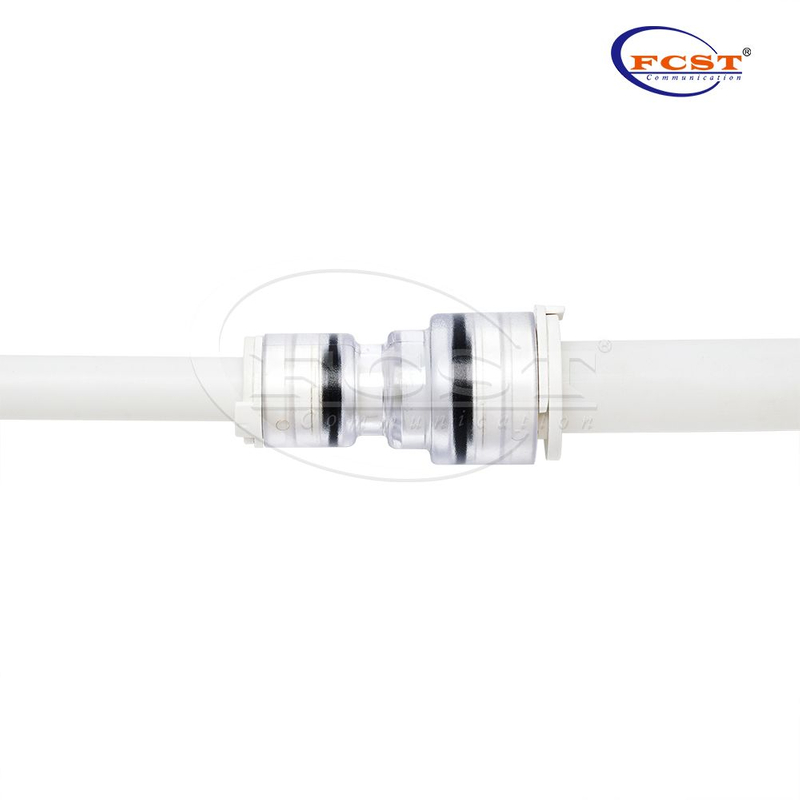

Connecteur réducteur de microducs LSZH Établissez des connexions entre microducs rapidement et facilement dans les applications intérieures, sans avoir besoin d'outils. La conception transparente offre un meilleur contrôle lors de la connexion des microducts et permet une confirmation visuelle de la présence d'un câble.
Avantages du produit
Pour microducs de 5 à 14 mm.

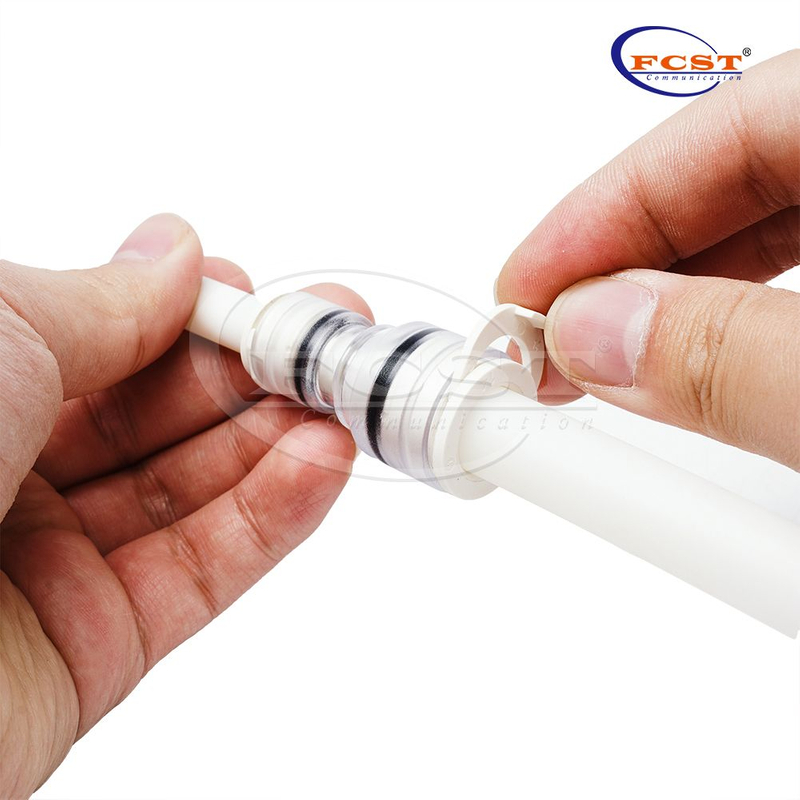

Installation facile'push-in'.

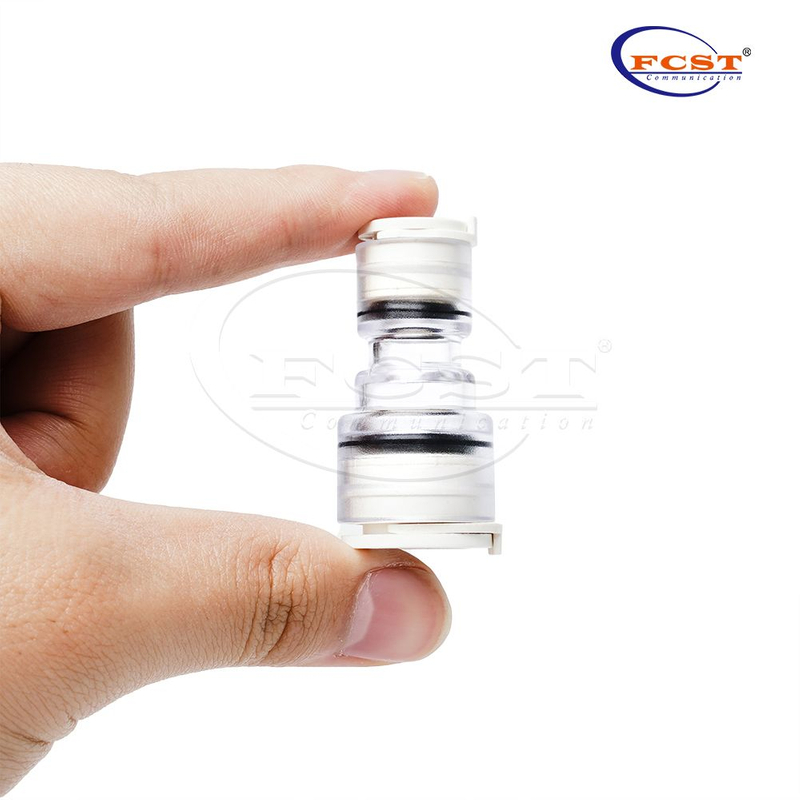

Corps transparent limpide cristallin.
95% du matériau est en non-métal.
Testé conformément à EN 50411-2-8: 2009.

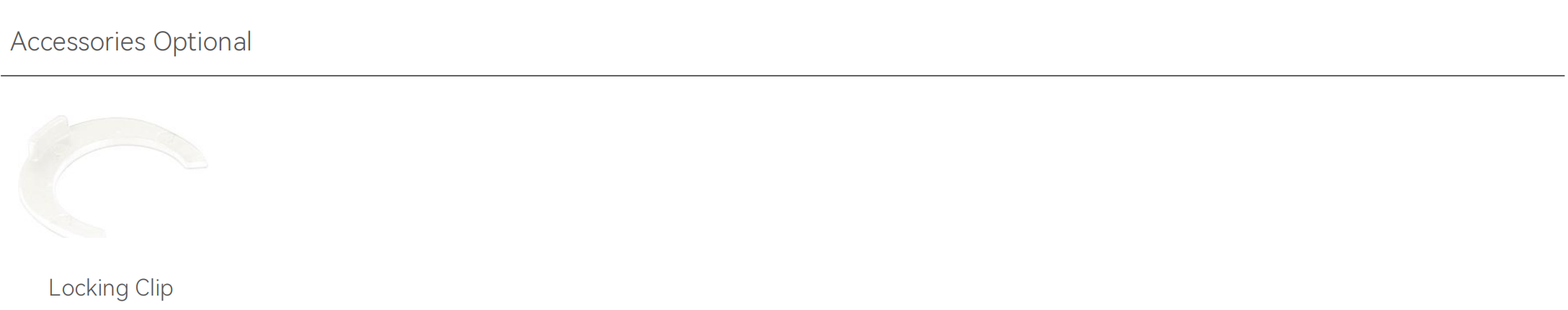

Anneaux de verrouillage pour éviter le retrait accidentel du connecteur.
Testé conformément à UL94 V-0 : résistance aux flammes pour les applications intérieures.
Spécifications du produit
Construction | Description |
Tube au connecteur | Microduc LSZH (intérieur) |
Fluide | Air avec système de soufflage |
Pression de travail | 20 barres |
Pression d'éclatement | 25 bar |
Durée de vie estimée | 25 ans |
Classe de protection | IP68 |
Test d'infiltration d'eau | 0,5 bar pendant 168 heures |
Température d'installation | -15°C à +45°C |
Température de fonctionnement | -15°C à +45°C |
Température de transport et de stockage | -15°C à +45°C |
Force d'insertion | Taille ≤ 12 mm, ≤ 50 N | Taille ≥ 14 mm, ≤ 120 N |
Résistance aux chocs | 1,5J |
Selon les normes | UL94 V-0,CEI EN 50411-2-8,EN 50411-2-5 |
Informations de commande

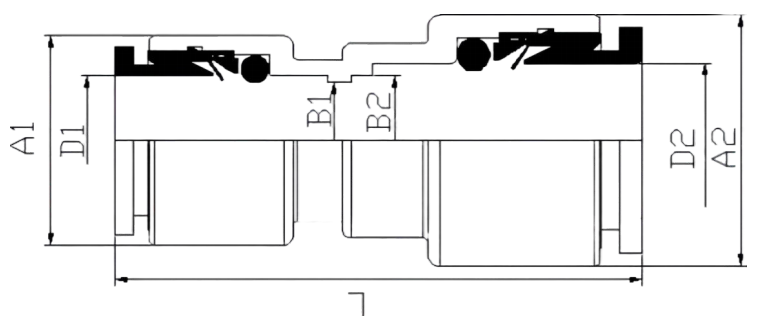

| Modèle | D1 (mm) | D2 (mm) | A1 (mm) | A2 (mm) | B1 (mm) | B2 (mm) | L (mm) | Poids (g) |
| L-ERPG5/3.5-3/2.1 | 3 | 5 | 13,5 ± 0,2 | 13,5 ± 0,2 | 2,1 ± 0,12 | 3,5 ± 0,12 | 35,8 ± 0,5 | 3,9 ± 5 % |
| L-ERPG7/4-3/2.1 | 3 | 7 | 15,2 ± 0,2 | 15,2 ± 0,2 | 2,1 ± 0,12 | 4,0 ± 0,12 | 41,2 ± 0,5 | 4,2 ± 5 % |
| L-ERPG7/4-5/3.5 | 5 | 7 | 15,2 ± 0,2 | 15,2 ± 0,2 | 3,5 ± 0,12 | 4,0 ± 0,12 | 41,2 ± 0,5 | 4,3 ± 5 % |
| L-ERPG8-6/5 | 8 | 6 | 13,5 ± 0,2 | 15,2 ± 0,2 | 5,0 ± 0,12 | 5,0 ± 0,12 | 35,0 ± 0,5 | 4,5 ± 5 % |
| L-ERPG10-7/5 | 7 | 10 | 15,2 ± 0,2 | 17,5 ± 0,2 | 5,0 ± 0,12 | 5,0 ± 0,12 | 38,0 ± 0,5 | 5,5 ± 5 % |
| L-ERPG10/5.5-8/5 | 8 | 10 | 15,2 ± 0,2 | 17,5 ± 0,2 | 5,0 ± 0,12 | 5,5 ± 0,12 | 38,0 ± 0,5 | 5,4 ± 5 % |
| L-ERPG12/8-8/5.5 | 8 | 12 | 15,2 ± 0,2 | 21,5 ± 0,2 | 5,5 ± 0,12 | 8,0 ± 0,12 | 45,0 ± 0,5 | 8,5 ± 5 % |
| L-ERPG12-10/8 | 10 | 12 | 17,5 ± 0,2 | 21,5 ± 0,2 | 8,0 ± 0,12 | 8,0 ± 0,12 | 44,4 ± 0,5 | 8,8 ± 5 % |
| L-ERPG12/10-10/8 | 10 | 12 | 17,5 ± 0,2 | 21,5 ± 0,2 | 8,0 ± 0,12 | 10,0 ± 0,12 | 44,4 ± 0,5 | 8,8 ± 5 % |
| L-ERPG14/10-10/8 | 10 | 14 | 17,5 ± 0,2 | 23,5 ± 0,2 | 8,0 ± 0,12 | 10,0 ± 0,12 | 48,5 ± 0,5 | 10,1 ± 5 % |
L-ERPG14/10-12/10 | 12 | 14 | 21,5 ± 0,2 | 23,5 ± 0,2 | 10,0 ± 0,12 | 10,0 ± 0,12 | 48,5 ± 0,5 | 12,1 ± 5 % |
* Remarque : d'autres exigences de taille peuvent être contactées pour les ventes à quai.
