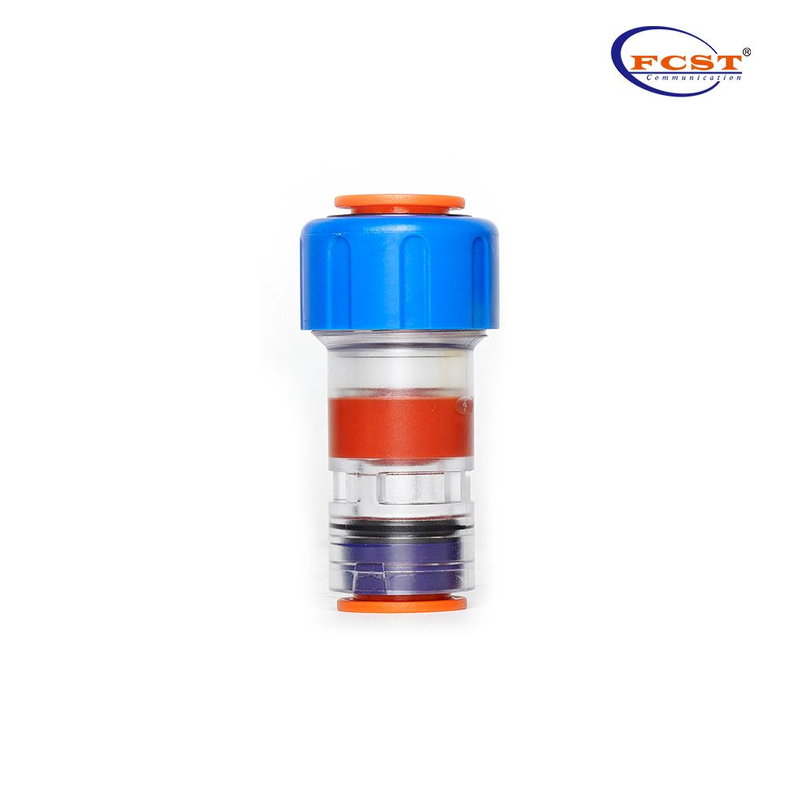

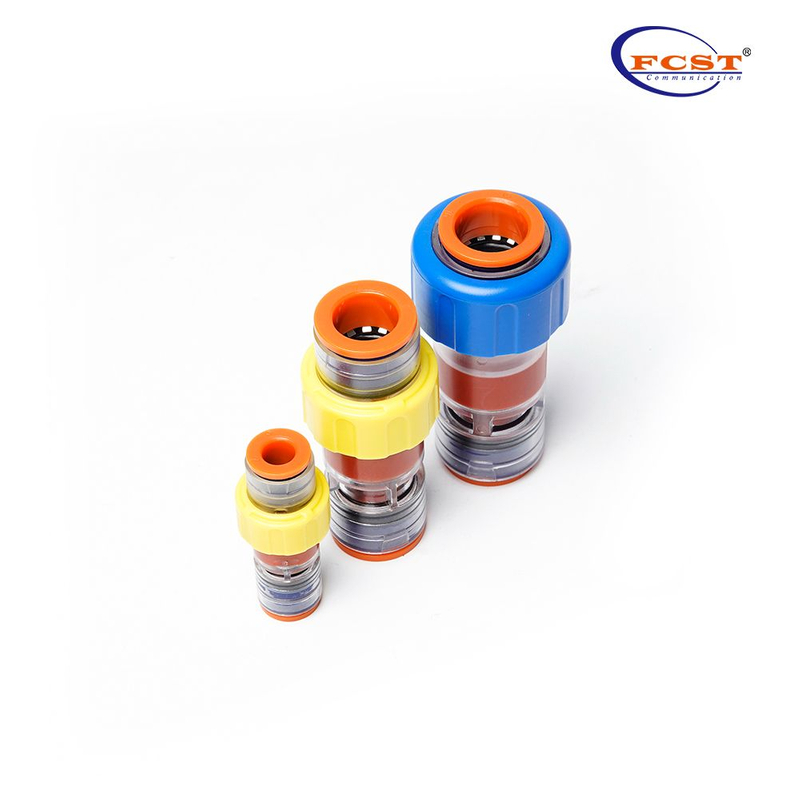

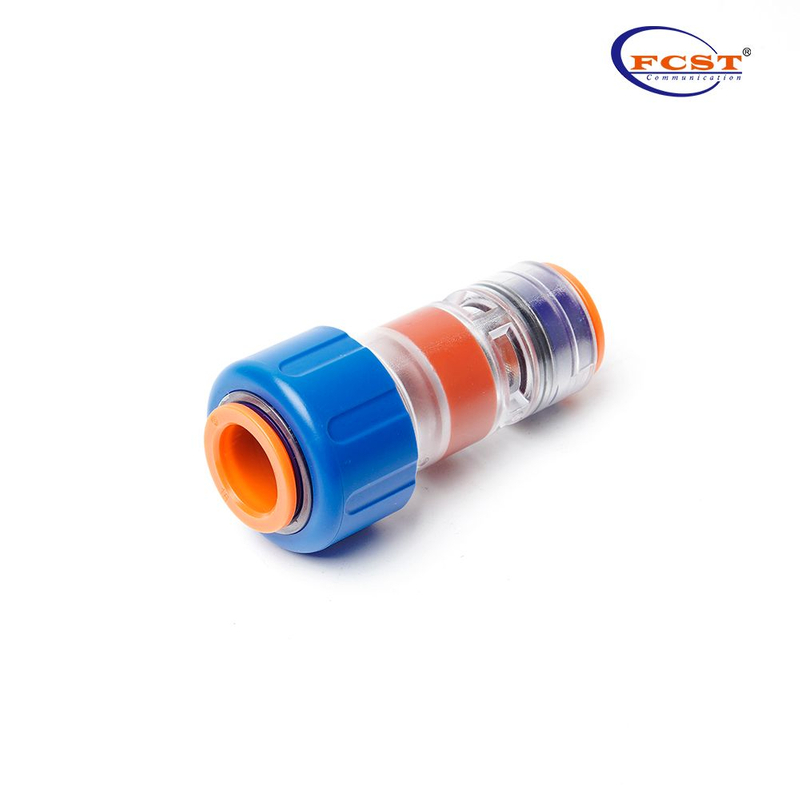

Aperçu du produit
Ce connecteur de micro conduit de bloc gaz-eau est utilisé pour empêcher le liquide de circuler entre les micro conduits connectés au point de transformation. Ainsi, évitez que du fluide (gaz) ne pénètre dans les micro-conduits et n'endommage l'équipement.
Avantages du produit
Pour microducs de 5 à 20 mm.
Installation facile 'push-in '.
Corps transparent limpide cristallin.
95% du matériau est en non-métal.
Testé conformément à EN 50411-2-8: 2009.
Conception robuste pour une utilisation directement enterrée et hors sol.
Spécification du produit
Construction | Description |
Tube au connecteur | HDPEMicroduct (DB | DI | TW) |
Fluide | Air avec système de soufflage |
Pression de travail | 20 barres |
Pression d'éclatement | 25 bar |
Durée de vie estimée | 25 ans |
Classe de protection | IP68 |
Test d'infiltration d'eau | 0,5 bar pendant 168 heures |
Température d'installation | -15°C à +45°C |
Température de fonctionnement | -15°C à +45°C |
Température de transport et de stockage | -15°C à +45°C |
Force d'insertion | Taille≤12 mm,≤ 50 N | Taille≥14mm,≤ 120 N |
Résistance aux chocs | 1,5J |
Selon les normes | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
Normes
Construction | Description |
EN 60529 | IP68 |
EN 61300-2-26 | Brume salée |
EN 61300-2-33 | Réentrées |
EN 61300-2-10 | Résistance à l'écrasement |
EN 61300-3-1 | Apparence visuelle |
EN 61300-2-4 | Rétention des microduits |
EN 61300-2-34 | Résistance chimique |
EN 50411-2-8 | Annexe E : Force d'insertion |
EN 61386-22 | Test au fil incandescent à 750°C |
EN 60794-1-2 | 2003, Méthode E4 : impact |
EN 50411-2-8 | Annexe D : Test d'installation |
EN 61300-2-22 | Changement de température |
EN60794-1-2 | Méthode E1. Résistance à la traction |
EN 61300-2-38 | 2006, méthode B : perte de pression |
EN 50411-2-8 | Annexe C : Résistance aux hautes pressions |
EN 61300-2-23 | 1997, Méthode 2 : Immersion dans l’eau |
EN 61386-24 | Systèmes de conduits enterrés sous terre |
EN 61300-2-38 | 2006, Méthode A : Performance d’étanchéité |

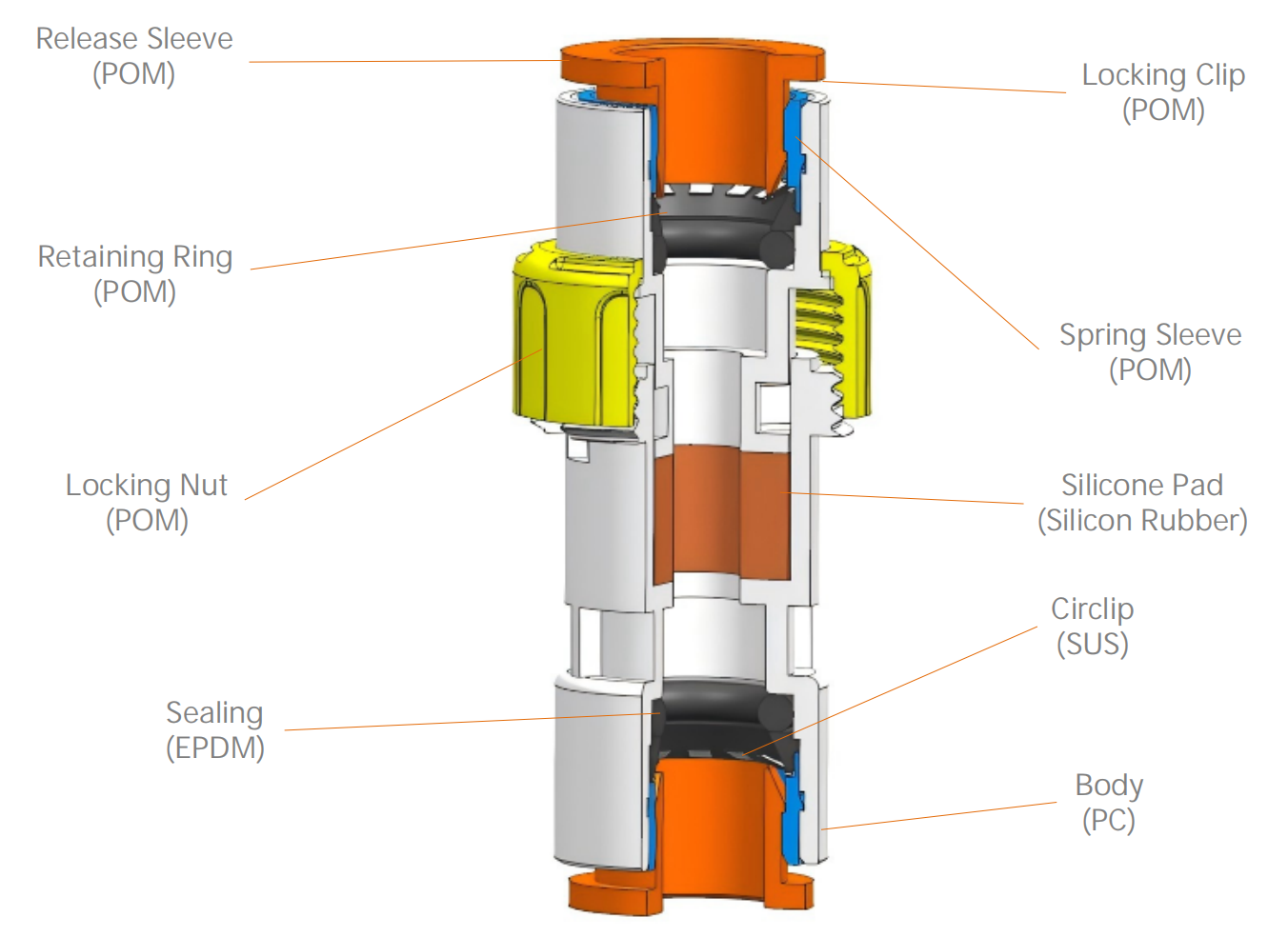

Matériel produit
Informations de commande
Modèle | D1 (mm) | D 2 (mm) | A1 (mm) | Un 2(mm) | B (mm) | L ( mm) | Poids (g) | Plage de blocage des câbles (mm) | |
GSA5 | 5 | 5 | 13,5 ± 0,2 | 13,5 ± 0,2 | 2,5 ± 0,12 | 44,0 ± 0,5 | - | 0,5 ~ 2,1 | |
GSA6 | 6 | 6 | 13,5 ± 0,2 | 13,5 ± 0,2 | 2,5 ± 0,12 | 44,0 ± 0,5 | - | 0,5 ~ 2,1 | |
GSA7 | 7 | 7 | 15,2 ± 0,2 | 15,2 ± 0,2 | 4,0 ± 0,12 | 50,5 ± 0,5 | 8,6 ± 0,1 | 0,9 ~ 3,5 | |
GSA7 | 7 | 7 | 15,2 ± 0,2 | 15,2 ± 0,2 | 4,5 ± 0,12 | 50,5 ± 0,5 | 8,6 ± 0,1 | 0,9 ~ 3,5 | |
GSA8 | 8 | 8 | 15,2 ± 0,2 | 15,2 ± 0,2 | 4,0 ± 0,12 | 50,5 ± 0,5 | 8,6 ± 0,1 | 0,9 ~ 3,5 | |
GSA8 | 8 | 8 | 15,2 ± 0,2 | 15,2 ± 0,2 | 4,5 ± 0,12 | 50,5 ± 0,5 | 8,6 ± 0,1 | 0,9 ~ 3,5 | |
GSA10 | 10 | 10 | 17,5 ± 0,2 | 17,5 ± 0,2 | 8,0 ± 0,12 | 59,5 ± 0,5 | 11,6 ± 0,1 | 3~6/5~8 | |
GSA12 | 12 | 12 | 21,5 ± 0,2 | 21,5 ± 0,2 | 8,0 ± 0,12 | 64,5 ± 0,5 | 18,6 ± 0,1 | 3~6/5~8 | |
GSA14 | 14 | 14 | 23,5 ± 0,2 | 23,5 ± 0,2 | 10,0 ± 0,12 | 69,5 ± 0,5 | 23,6 ± 0,1 | 3~6/5~8/7~10 | |
GSA16 | 16 | 16 | 25,3 ± 0,2 | 25,3 ± 0,2 | 10,0 ± 0,12 | 73,5 ± 0,5 | 35,5 ± 0,1 | 3~6/5~8/7~10 | |
GSA18 | 18 | 18 | 32,7 ± 0,3 | 32,7 ± 0,3 | 12,0 ± 0,12 | 76,5 ± 0,5 | 57,1 ± 0,1 | 7~10/9~12 | |
GSA20 | 20 | 20 | 32,7 ± 0,3 | 32,7 ± 0,3 | 13,0 ± 0,12 | 76,5 ± 0,5 | 52,6 ± 0,1 | 8~13/12~16 | |
*Remarque : Pour d’autres tailles, veuillez contacter le service commercial.
