FCST-15JDB-SC
FCST
FCST-15JDB-SC
Aperçu du produit
Un connecteur droit conçu pour un enterrement direct. Pas de rouille. Aucune fuite. Pas de repenser.
Les réseaux de microconduits souterrains sont confrontés à une réalité simple mais coûteuse : la connexion la plus faible détermine la durée de vie de l’ensemble du lien. L'infiltration d'eau, la corrosion, les dommages causés par l'impact du remblayage ou un joint défaillant peuvent transformer un raccord de routine en une excavation coûteuse.
Le connecteur droit pour microducs FCST-15JDB-SC est un connecteur droit pour microconduits à emboîtement sans métal, conçu spécifiquement pour les environnements d'enfouissement direct (DB) et d'installation directe (DI). Il combine un corps transparent et résistant aux chocs avec une étanchéité IP68 et un clip de verrouillage de sécurité pré-assemblé, vous offrant une connexion que vous pouvez installer rapidement et oublier pendant des décennies.
- Clip de verrouillage de sécurité pré-assemblé.
- Certifié pour une résistance aux chocs de 15 J.
- La conception universelle de l'alésage réduit le nombre de variantes de connecteurs que les clients doivent stocker et gérer.

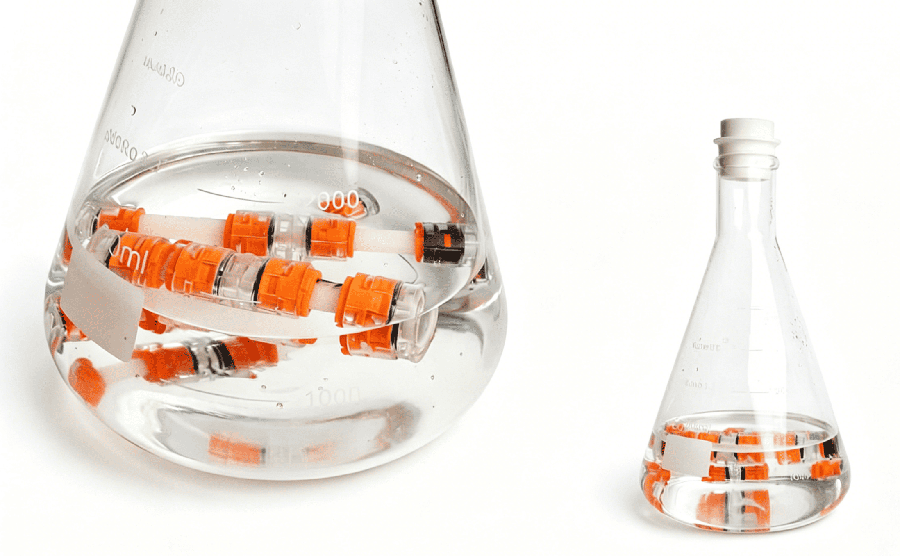

- Conception anti-sédiments ; chimiquement résistant.
- La conception entièrement en plastique et sans métal élimine le risque de rouille.
- Pour microducs de 7 à 16 mm ; La personnalisation OEM est disponible.
- Convient aux applications d'enfouissement direct (DB).
- Installation facile par poussée ; corps transparent cristallin.
- Les composants sont fabriqués à partir de matériaux recyclables pour réduire les émissions de CO2.

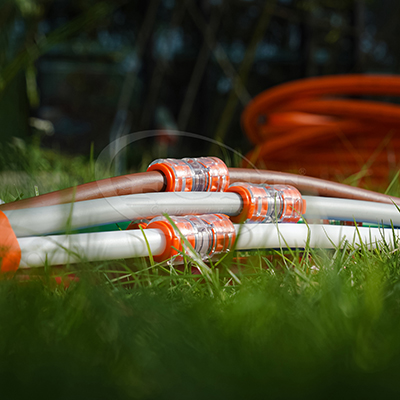

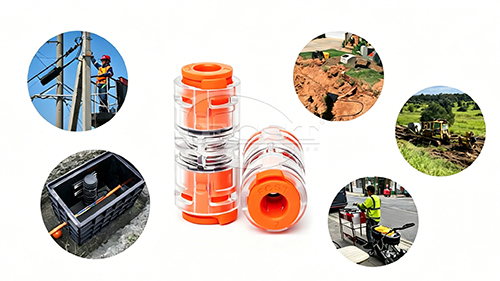

Scénarios d'application et de test
Spécifications du produit
Construction | Description |
Tu es au connecteur | Microduc PEHD (DB / DI / TW) |
Fluide | Air comprimé pour systèmes de soufflage de câbles |
Pression de travail | 20 barres |
Pression d'éclatement | 25 bar |
Vie de conception | 25 ans dans des conditions de fonctionnement spécifiées |
Classe de protection | IP68 |
Test d'infiltration d'eau | 0,5 bar pendant 168 h |
Température d'installation | -15°C à +50°C |
Température de fonctionnement (après soufflage) | -20°C à +70°C |
Température de transport et de stockage | -15°C à +45°C |
Force d'insertion | Taille ≤ 12 mm : ≤ 50 N | Taille ≥ 14 mm : ≤ 120 N |
Résistance aux chocs | 15J |
standard |
EN 60529 : IP68 |
EN 61300-2-26 : Brouillard salin |
EN 61300-2-33 : Réentrées |
IEC 60794-1-24,E4 : 15 Joules |
EN 61300-2-10 : Résistance à l'écrasement |
EN 61300-3-1 : Aspect visuel |
EN 61300-2-4 : Rétention des microducs |
EN 61300-2-34 : Résistance chimique |
EN 50411-2-8, Annexe E — Force d'insertion |
EN 61386-22 — Essai au fil incandescent à 750 °C |
EN 50411-2-8 : Annexe D : Test d'installation |
EN 61300-2-22 : Changement de température |
CEI 60794-1-2, Méthode E1 — Performance en traction |
EN 61300-2-38 : 2006, méthode B : perte de pression |
EN 50411-2-8 : Annexe C : Résistance aux hautes pressions |
EN 61300-2-23:1997, Méthode 2 — Immersion dans l'eau |
EN 61386-24 : Systèmes de conduites enterrés sous terre |
EN 61300-2-38:2006, Méthode B — Perte de pression |

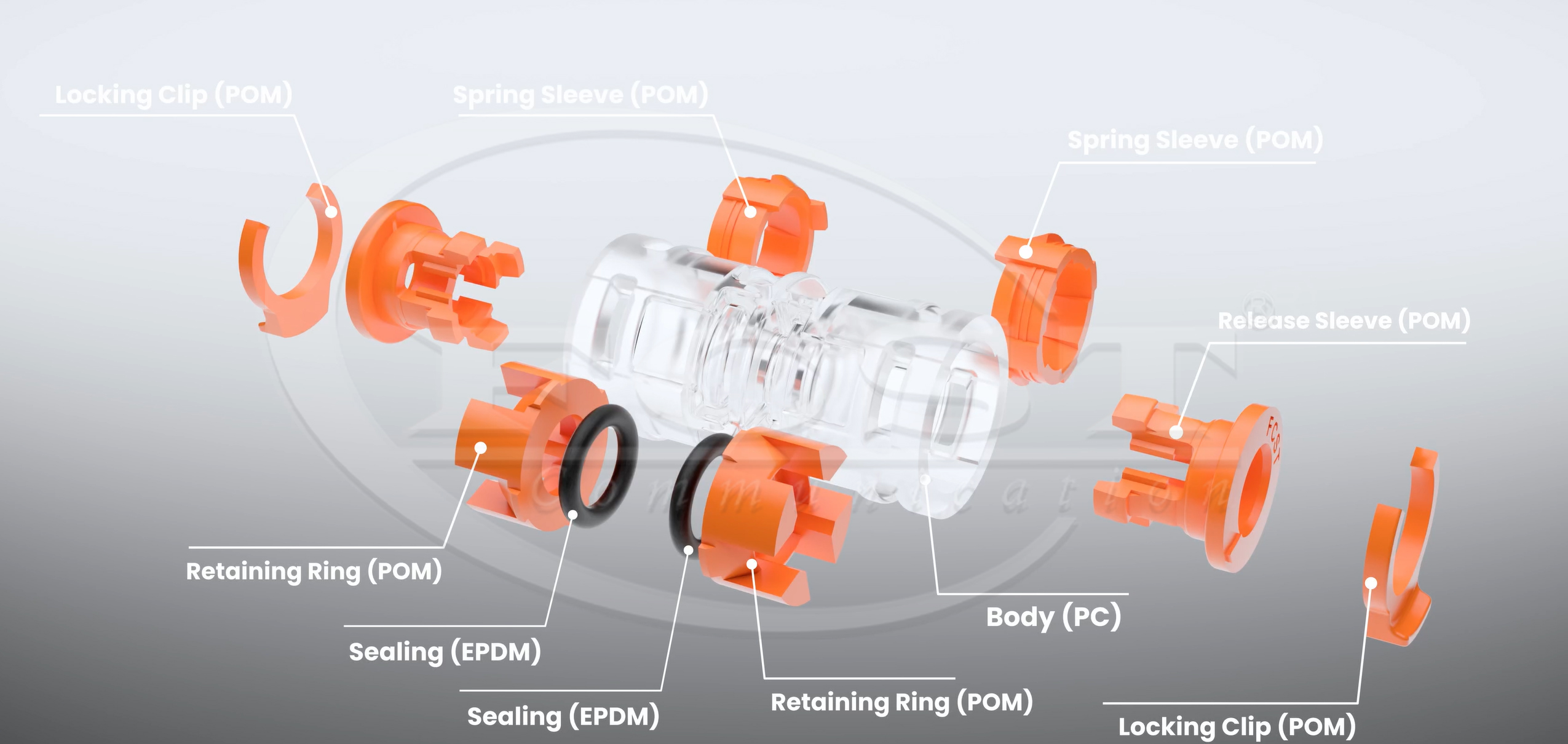

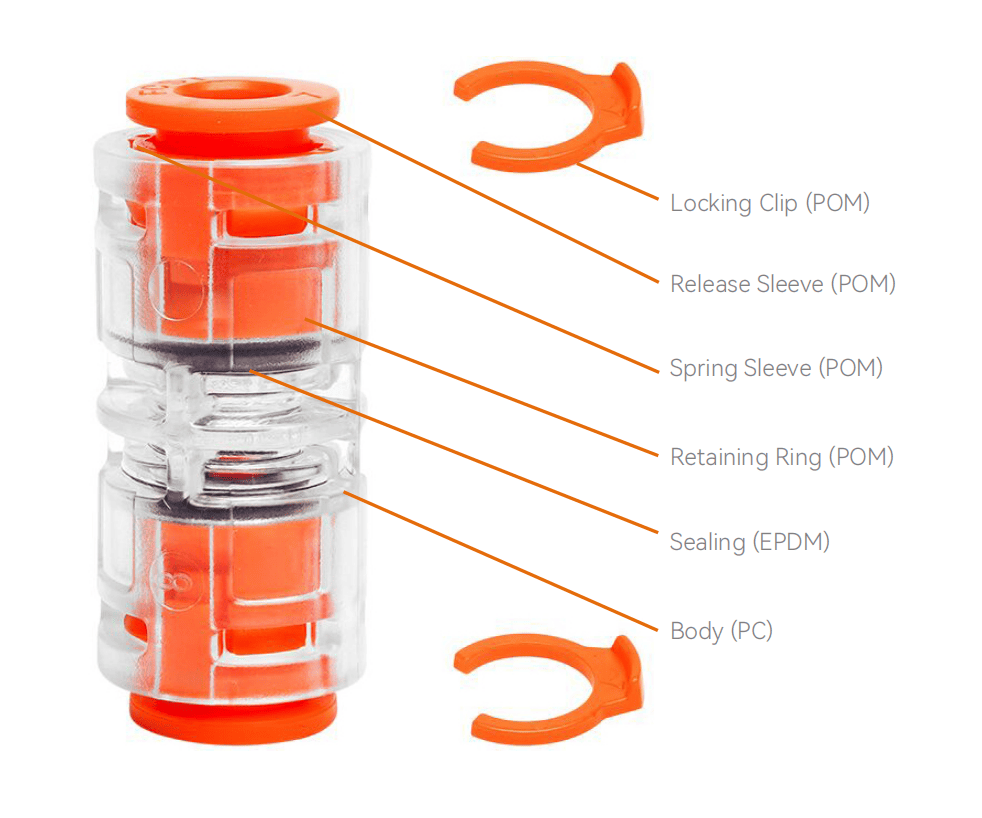

Matériel produit
Informations de commande

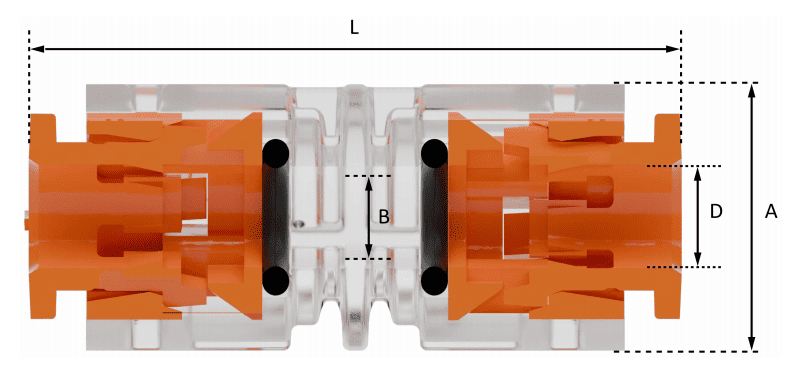

| Modèle | D (mm) | Un (mm) | B (mm) | L (mm) | Poids (g) |
| FCST-15JDB-SC7 | 7 +0,4/−0,0 | 18,8+0,2/−0,0 | 6,10 ± 0,2 | 45,2 ± 0,2 | 9-9.8 |
| FCST-15JDB-SC10 | 10+0,4/−0,0 | 21,8+0,2/−0,0 | 9,1 ± 0,2 | 46,6 ± 0,2 | 13-15 |
| FCST-15JDB-SC12 | 12+0,4/−0,0 | 24,7+0,2/−0,0 | 11,1 ± 0,2 | 54,5 ± 0,2 | 18-22 |
| FCST-15JDB-SC14 | 14+0,4/−0,0 | 26,7+0,2/−0,0 | 13,0 ± 0,2 | 54,9 ± 0,2 | 15-17.3 |
| FCST-15JDB-SC16 | 16+0,4/−0,0 | 28,7+0,2/−0,0 | 15,1 ± 0,2 | 56,4 ± 0,2 | 21-25 |
*Remarque : Pour d’autres tailles, veuillez contacter le service commercial.
Questions et réponses
1. Quelle est la capacité de production de connecteurs pour microconduits enfichables ?
14/10mm
Capacité de production journalière : 23 000 pièces.
Capacité de production mensuelle : 780 000 pièces.
2.Combien d’installations de production et d’employés FCST compte-t-elle ?
Zone 1.Factory : 12 000 mètres carrés.
2.Employés : 150
3. Poinçonneuses à grande vitesse : 10 ensembles.
4.Machines de moulage par injection plastique : 43 ensembles.
5. Machines de moulage par compression pour bagues d'étanchéité : 4 ensembles.
6.Machines-outils CNC : 60 ensembles.
7.Lignes de production automatisées d’assemblage de pièces : 40 ensembles.
8. Presses d'assemblage manuelles : 20 ensembles.
9.Machines semi-automatiques d’assemblage de connecteurs de microconduits : 2 ensembles.
10.Équipement de test de produits : 10 ensembles.

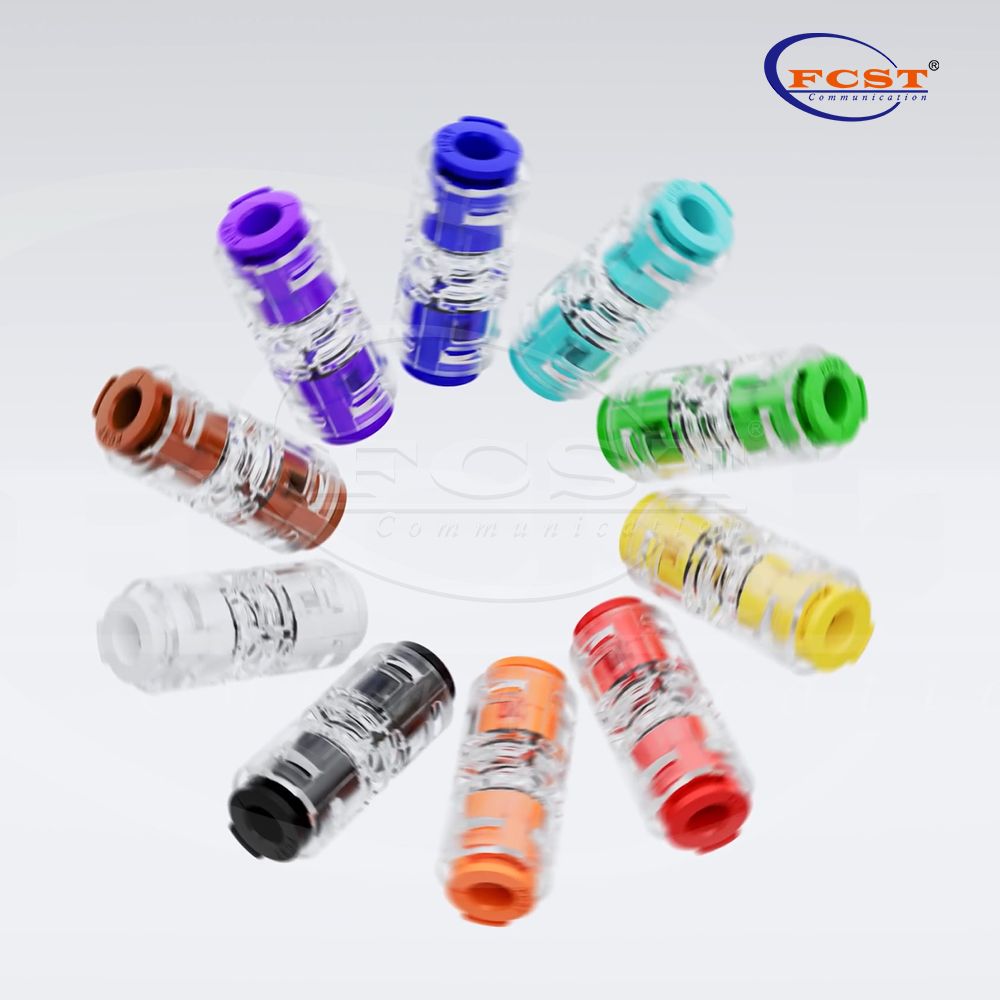

3. Quelles parties du coupleur de microduc à corps transparent de 3/8 pouces peuvent être personnalisées en couleur ?

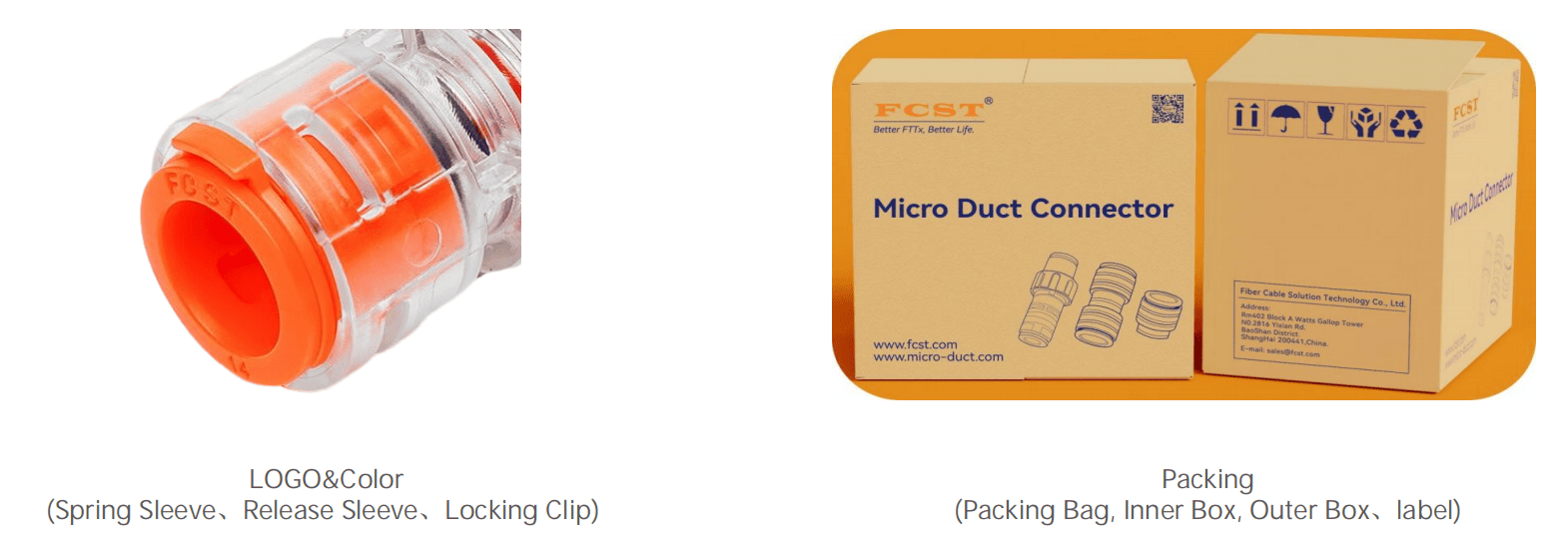

Pièces personnalisables : bague de retenue, manchon à ressort, manchon de déclenchement et clip de verrouillage.
Couleur personnalisable : les couleurs peuvent être assorties aux références de couleurs RAL ou PANTONE.
4.Quels processus sont nécessaires pour personnaliser les raccords pour microconduits à emboîtement DB ?
5. À quelles réglementations environnementales les connecteurs de microconduits soufflés à l'air sont-ils conformes ?
RoHS et REACH
