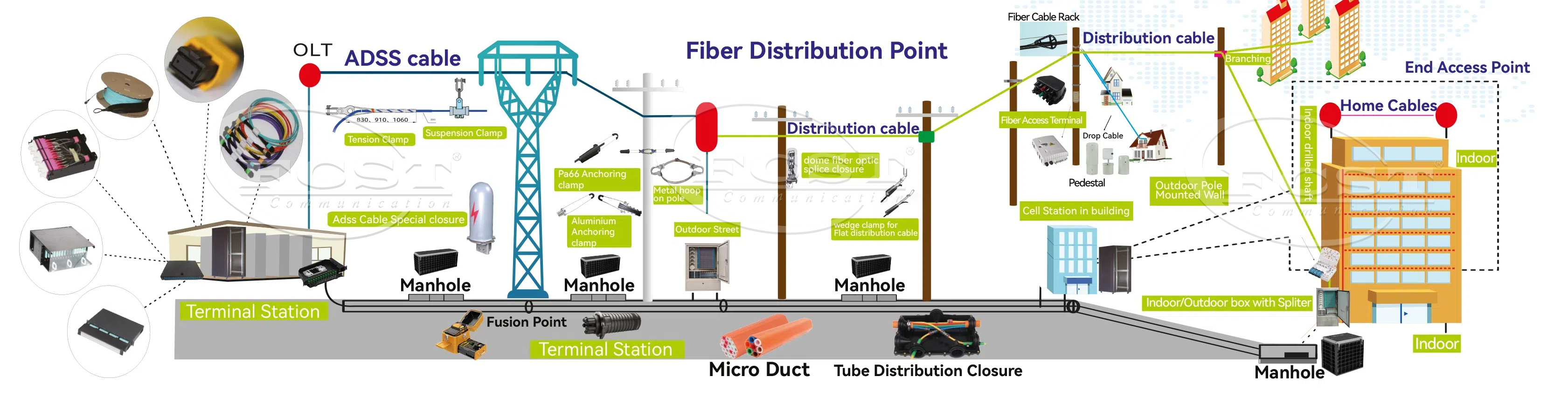

ODN est un réseau de distribution optique. Il s'agit d'un canal physique de transmission optique entre OLT et ONU. La fonction principale est de compléter la transmission bidirectionnelle des signaux optiques. Il se compose généralement de câbles à fibres optiques, de connecteurs optiques, de séparateurs optiques et d'équipements de support pour l'installation et la connexion de ces appareils. Le composant le plus important est le séparateur optique. Le réseau de distribution optique (ODN) comporte principalement deux types de méthodes de division de la lumière : la division primaire et la division secondaire, ou la division centralisée et la division en cascade.
La solution FTTX est l'objectif ultime des réseaux d'accès. Il fournit une bande passante élevée à l'utilisateur final. Y compris les solutions FTTB, FTTC et FTTH.
Pour FTTB
Le centre de données du bâtiment utilise un module de haute capacité de type ODF pour la distribution par fibre optique, menant au boîtier de distribution au sol, puis pénétrant à l'intérieur de l'utilisateur final par ONU.
Pour FTTC
Distribuez la fibre dans l'armoire de câbles à proximité de la zone résidentielle, menant au boîtier de distribution optique du bâtiment, après une deuxième distribution, puis passez à l'utilisateur final par ONU.
Pour ftth

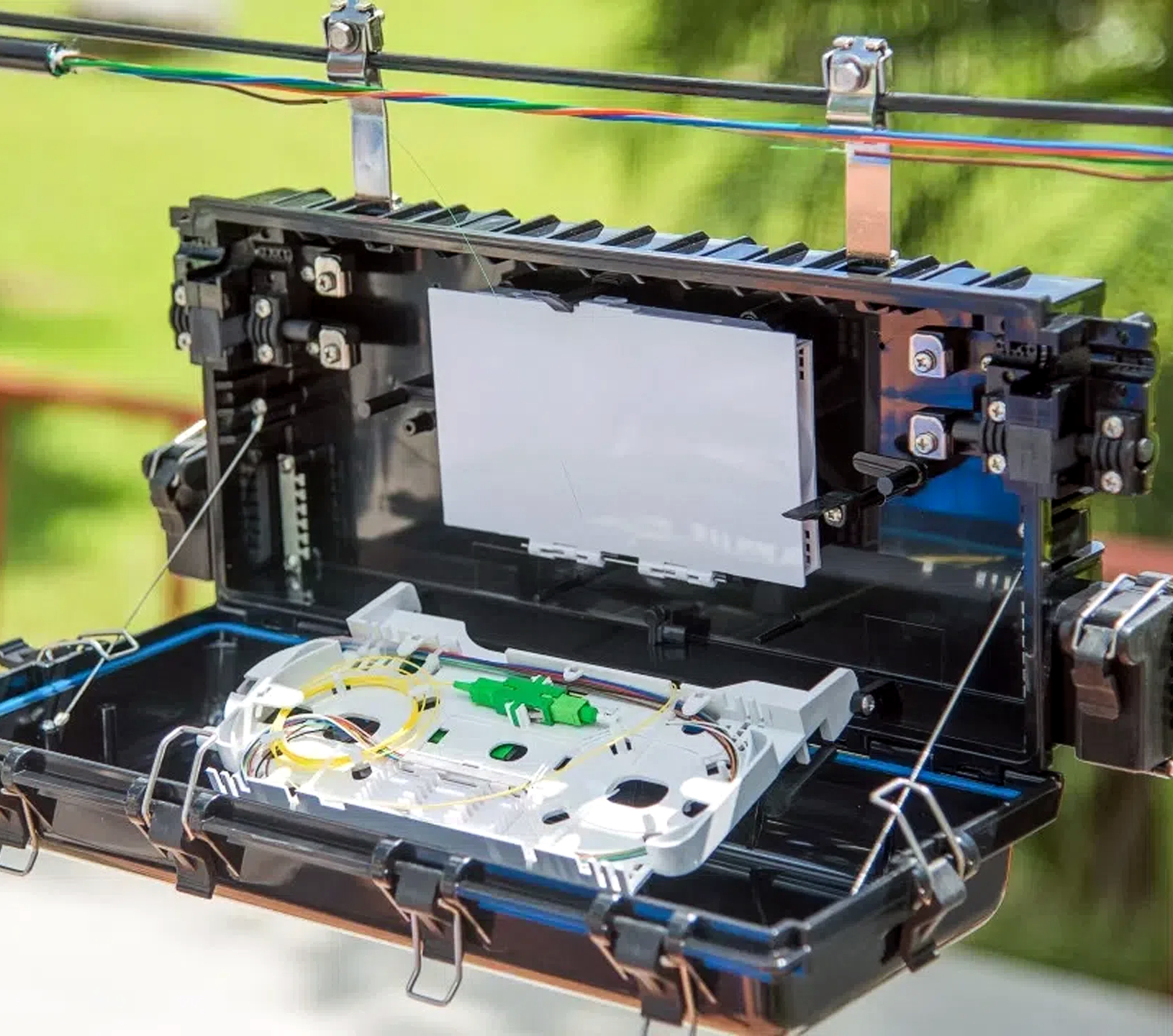

La fibre arrive autour de la maison par fermeture d'épissure de fibre optique, Fibre Aller à l'intérieur de l'utilisateur final par la boîte FTTH puis connectez-vous à ONU.

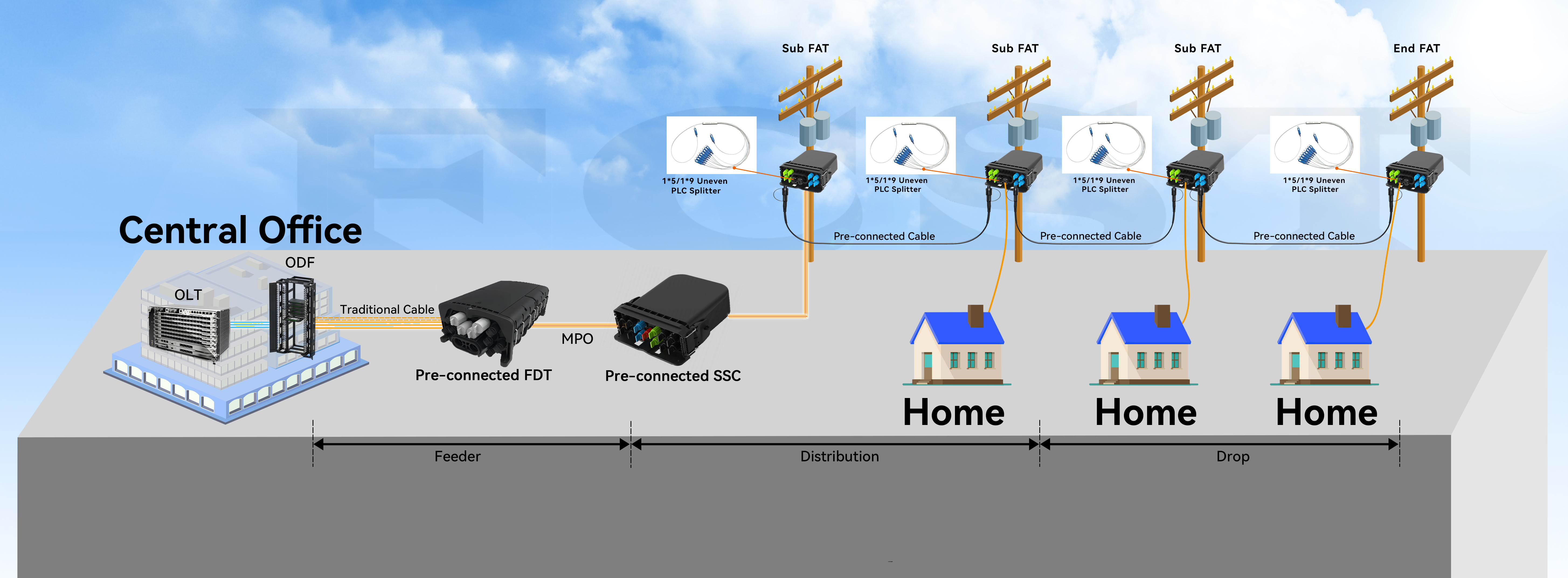

Solution ODN 2.0
Le plus difficile dans la construction de réseaux ODN traditionnels est la connexion entre chaque équipement de nœud ODN et le câble optique qui nécessite des opérations complexes de dénudage, de fixation et de fusion des câbles optiques, ce qui prend du temps et demande beaucoup de main d'œuvre. Afin de réduire l'épissage des fibres sur site, une solution Quick ODN a vu le jour, qui améliore la vitesse d'installation sur site, et est également appelée la Solution ODN rapide (ODN rapide). À l'heure actuelle, le schéma de pré-connexion peut être utilisé dans l'ensemble du processus de construction du réseau FTTH.
