Aperçu du produit

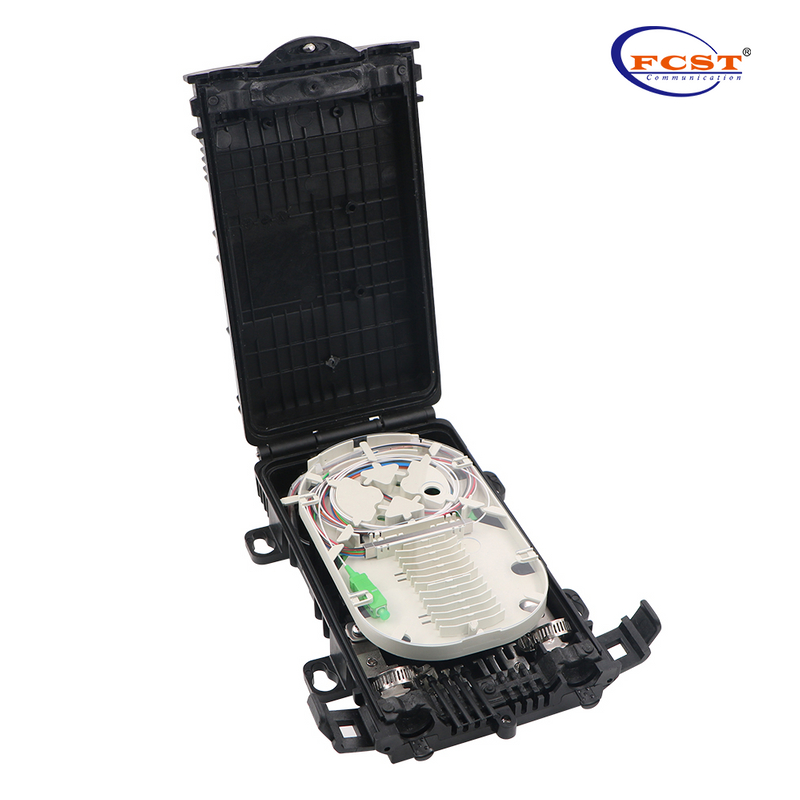

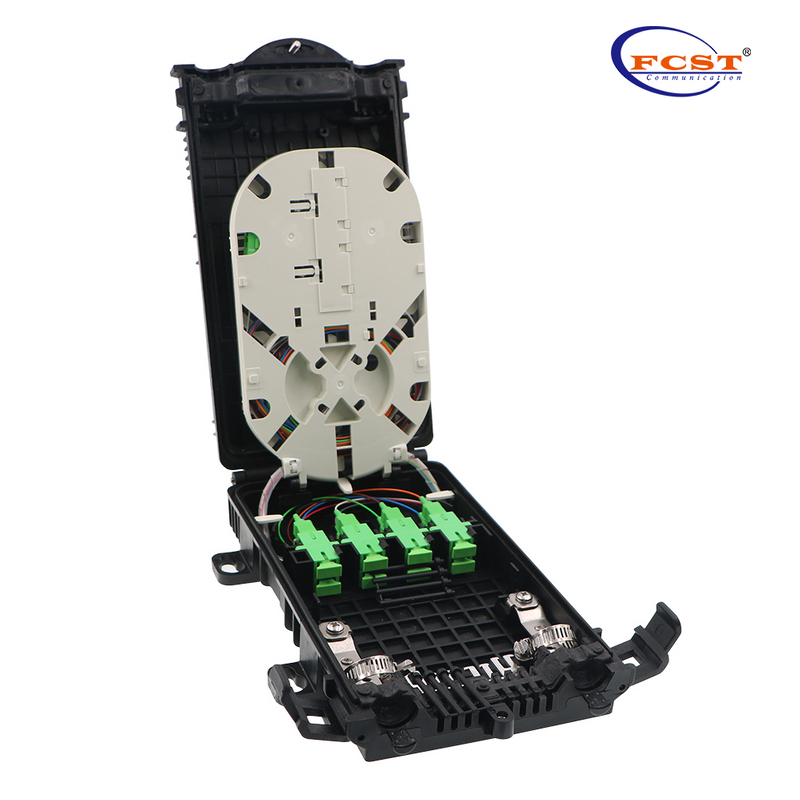

La fermeture du terminal d'accès fibre FCST01131 est utilisée comme point de terminaison pour le câble d'alimentation à connecter au câble de dérivation dans le système de réseau de communication FTTx. L'épissage, le fractionnement et la distribution des fibres peuvent être effectués dans ce boîtier, tout en offrant une protection et une gestion solides pour la construction du réseau FTTx.
Avantages du produit
L Le routage des fibres est raisonnable.
L Convient pour l'installation de poteau intérieure ou extérieure, mural.
L GLIMPAGE POUR LES CABLES DE FEAUX ET LES CABLES DE DROP, Épissage en fibres, fixation, stockage, distribution ... etc. Tout en un.

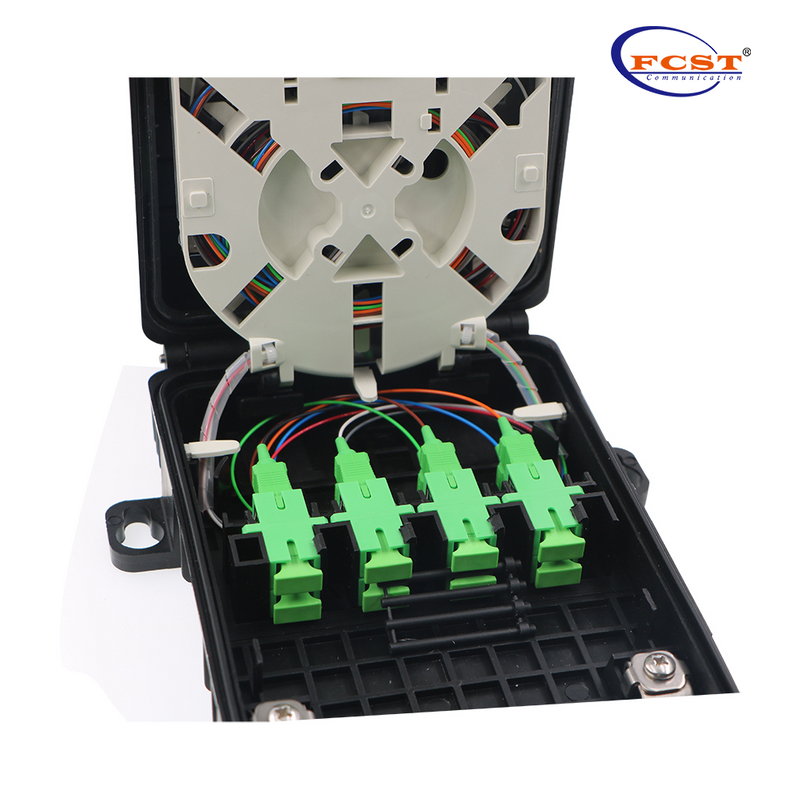

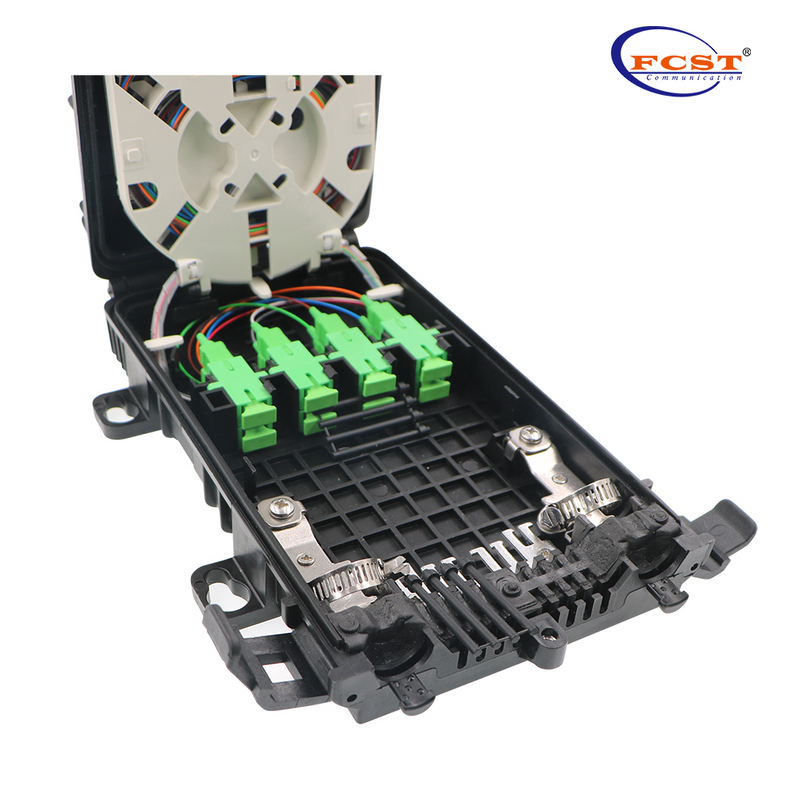

L Plateau d'épissage empilé intégré, facile pour l'ouverture, le plateau d'épissage peut être supprimé, facile pour l'installation et la maintenance.
l Fabriqué en matière plastique d'ingénierie (PP) de haute qualité, bonne résistance mécanique, aspect élégant, robustesse et durabilité.
Spécifications du produit
Construction | Description | |
Max. Capacité | FCST01131-A : 8 cœurs FCST01131-B : 8 cœurs | FCST01131-C:8 cœurs FCST01131-D : 8 cœurs |
Matériel | Pp | |
Dimension (mm) | FCST01131-A : 155*235*50 FCST01131-B : 155*235*50 | FCST01131-C:156*232*53.2 FCST01131-D:156*185*53.5 |
Entrées / débouchés | 2/8 | |
Installation | Maîtrise de pole / mur | |
Poids net （ g ） | 470 | |
Niveau de protection | IP65 | |

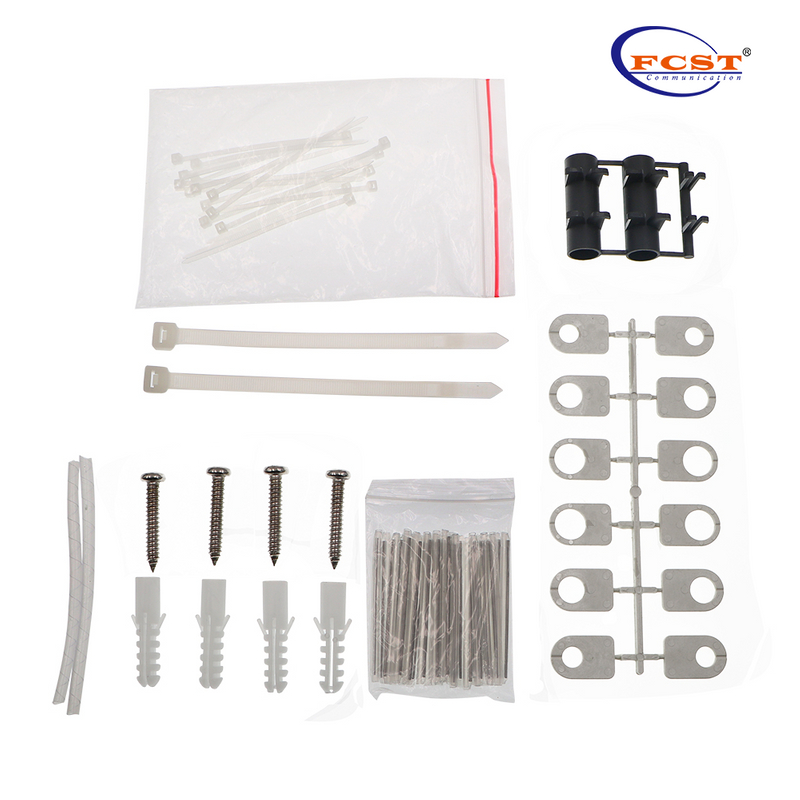

Accessoires en option | Adaptateur ，queue de cochon | |
Méthode du câble d'entrée | Coupe | |
Splitter PLC disponible | Oui | |
Type de séparateur PLC | Séparateur de tube | |
Diagramme de routage de fibre de structure de produit
Installation du produit
Installation murale
Percez 4 trous dans le mur en fonction de la taille indiquée dans le tableau 1, placez le boulon à expansion Φ7,5*40, placez la boîte pour faire correspondre les trous et utilisez le boulon pour fixer.
Installation montée sur la perche
Corrigez 1 ensemble de l'anneau de poteau sur le poteau de télécommunications, comme ci-dessous.
Services de conception et de personnalisation
l Fournir un service avec un processus entier de Blueprint au produit en passant par le client.
l REFORME DU CLIENT Obligation du Client pour personnaliser le logo à un endroit approprié pour le produit existant.
l Besoin du client pour apporter une modification et une personnalisation raisonnables pour le produit existant.
lFournir une conception gratuite selon les exigences du client après avoir signé un accord de coopération.
Avantages du produit
L'utilisation de plastiques techniques PP à haute résistance, anti-âge et anti-oxydation, augmente la durée de vie.
Le gel issu d'une technologie spéciale est utilisé comme bande d'étanchéité, qui est hautement adhésive et résistante aux températures élevées.
L'accessoire dispose d'un tuyau de protection pour éviter que la fibre optique ne se brise lorsque le coffret est fermé.
