FCST01133
FCST
FCST01133
Aperçu du produit

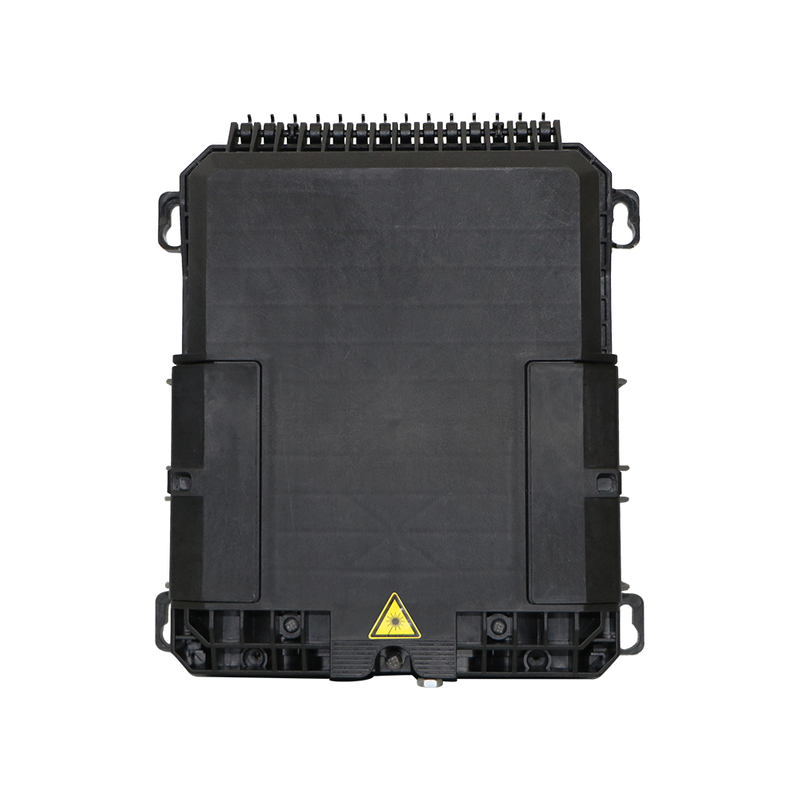

La fermeture d'épissure de fibre optique FCST01133 est utilisée comme point de terminaison pour le câble d'alimentation à connecter au câble de dérivation dans le système de réseau de communication FTTx. L'épissage, la division et la distribution des fibres peuvent être effectués dans ce boîtier, tout en offrant une protection et une gestion solides pour la construction du réseau FTTx.
Avantages du produit
l Le routage des fibres des fermetures d'épissure est raisonnable.
L Convient pour l'installation de poteau intérieure ou extérieure, mural.
Les terminaisons d'étanchéité des câbles utilisent une technologie d'étanchéité au gel au lieu d'un joint en caoutchouc ordinaire.
L GLIMPAGE POUR LES CABLES DE FEAUX ET LES CABLES DE DROP, Épissage en fibres, fixation, stockage, distribution ... etc. Tout en un.

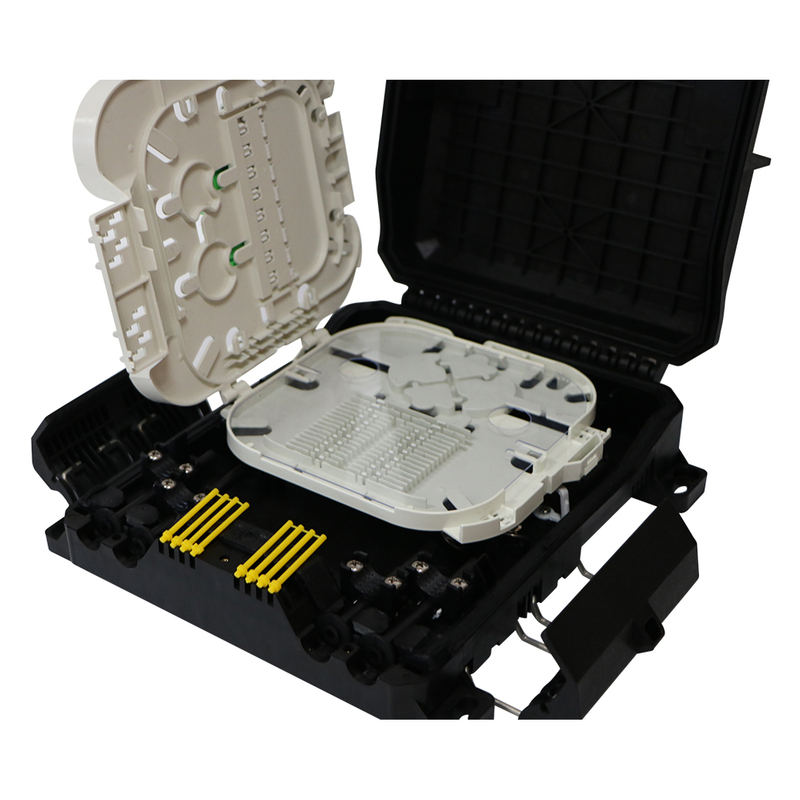

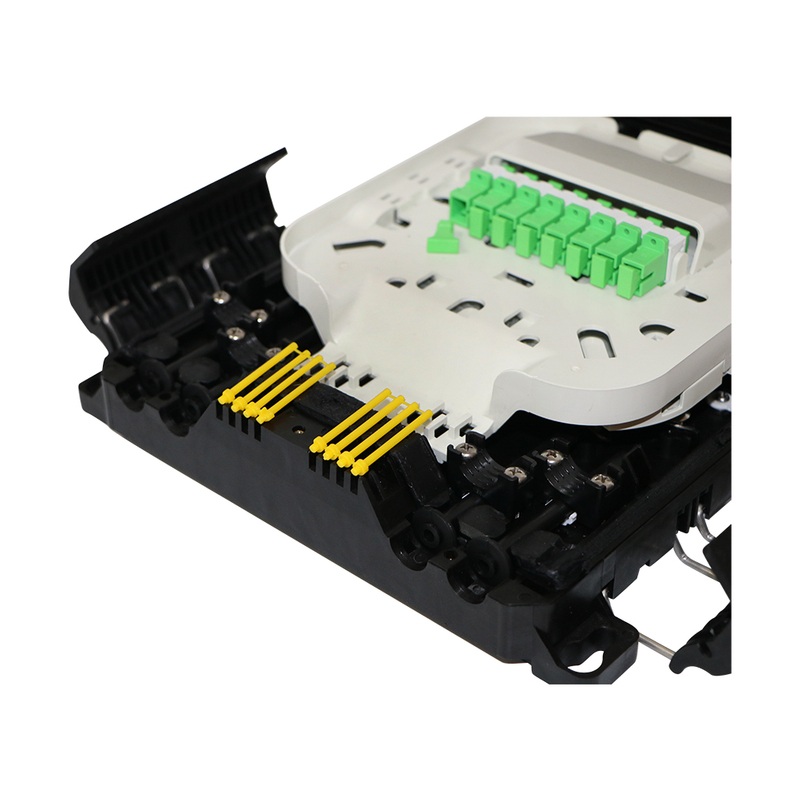

L Plateau d'épissage empilé intégré, facile pour l'ouverture, le plateau d'épissage peut être supprimé, facile pour l'installation et la maintenance.
l La fermeture d'épissure de câble est fabriquée en matière plastique d'ingénierie (PP) de haute qualité, bonne résistance mécanique, aspect élégant, robustesse et durabilité.
Spécifications du produit
Construction | Description |
Capacité | 8Fibres |
Matériel | Pp |
Dimension L*H*P(mm) | FCST01133-A:266*237*75 FCST01133-C:268*237*75.5 |
Entrées / débouchés | 4/8 |
Installation | Maîtrise de pole / mur |
Accessoires en option | Adaptateur ，queue de cochon |
Niveau de protection | IP67 |
Méthode du câble d'entrée | Coupe |
Splitter PLC disponible | Oui |
Poids net （ g ） | 1280 |
Type de séparateur PLC | Séparateur de tube |

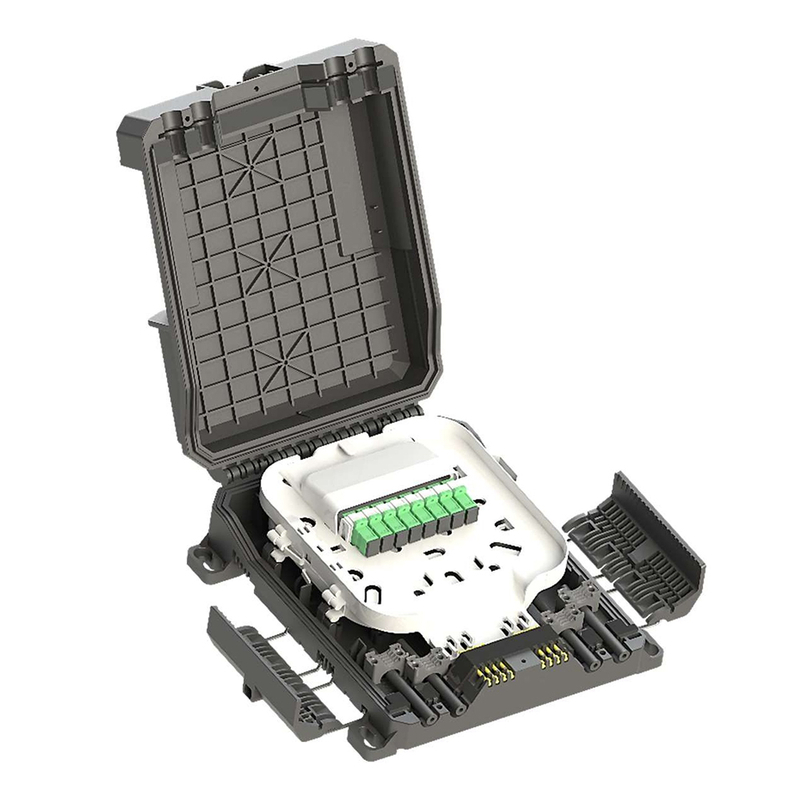

Structure du produit
Diagramme de routage des fibres
Diagramme de routage des fibres
Installation murale

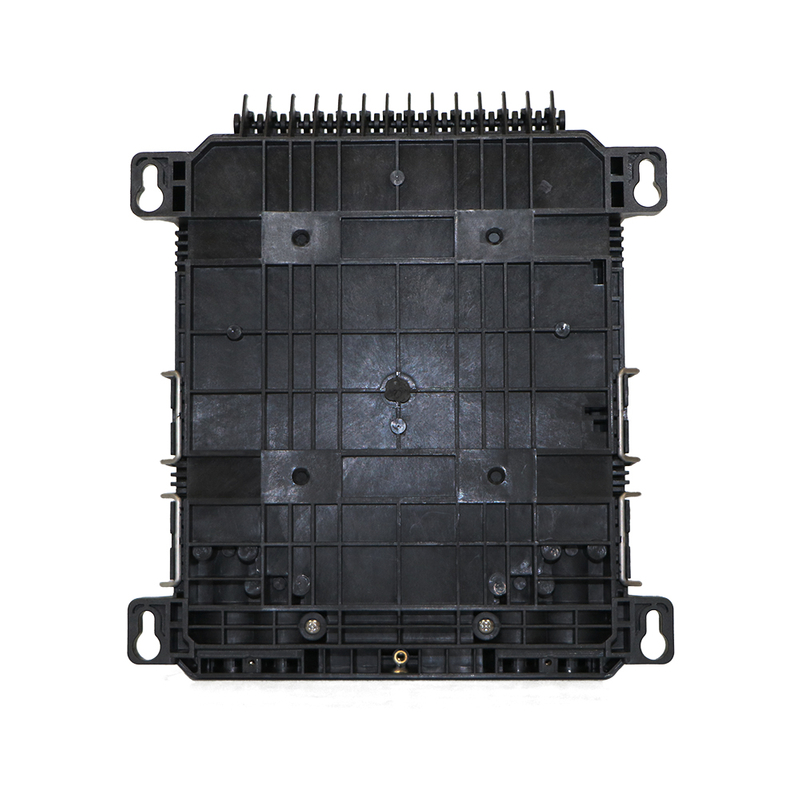

Percez 4 trous dans le mur en fonction de la taille du tableau 1, placez le boulon d'extension φ7,5 * 40, placez la boîte pour correspondre aux trous et utilisez le boulon pour s'attacher.
Installation montée sur la perche
Corrigez 1 ensemble de l'anneau de poteau sur le poteau de télécommunications, comme ci-dessous.
Informations d'emballage
Construction | Description |
Dimension extérieure (L*W*H)mm | 270*248*100 |
Poids/PC (kg) | 1.51 |
Taille du carton (L*W*H)mm | 580*520*330 |
Quantité/CTN (pièces) | 12 |
Poids/CTN (kg) | 19.12 |
Services de conception et de personnalisation
l Fournir un service avec un processus entier de Blueprint au produit en passant par le client.
l REFORME DU CLIENT Obligation du Client pour personnaliser le logo à un endroit approprié pour le produit existant.
l Besoin du client pour apporter une modification et une personnalisation raisonnables pour le produit existant.
lFournir une conception gratuite selon les exigences du client après avoir signé un accord de coopération.
