FCST-PUEM2
FCST
FCST-PUEM2
Présentation du produit

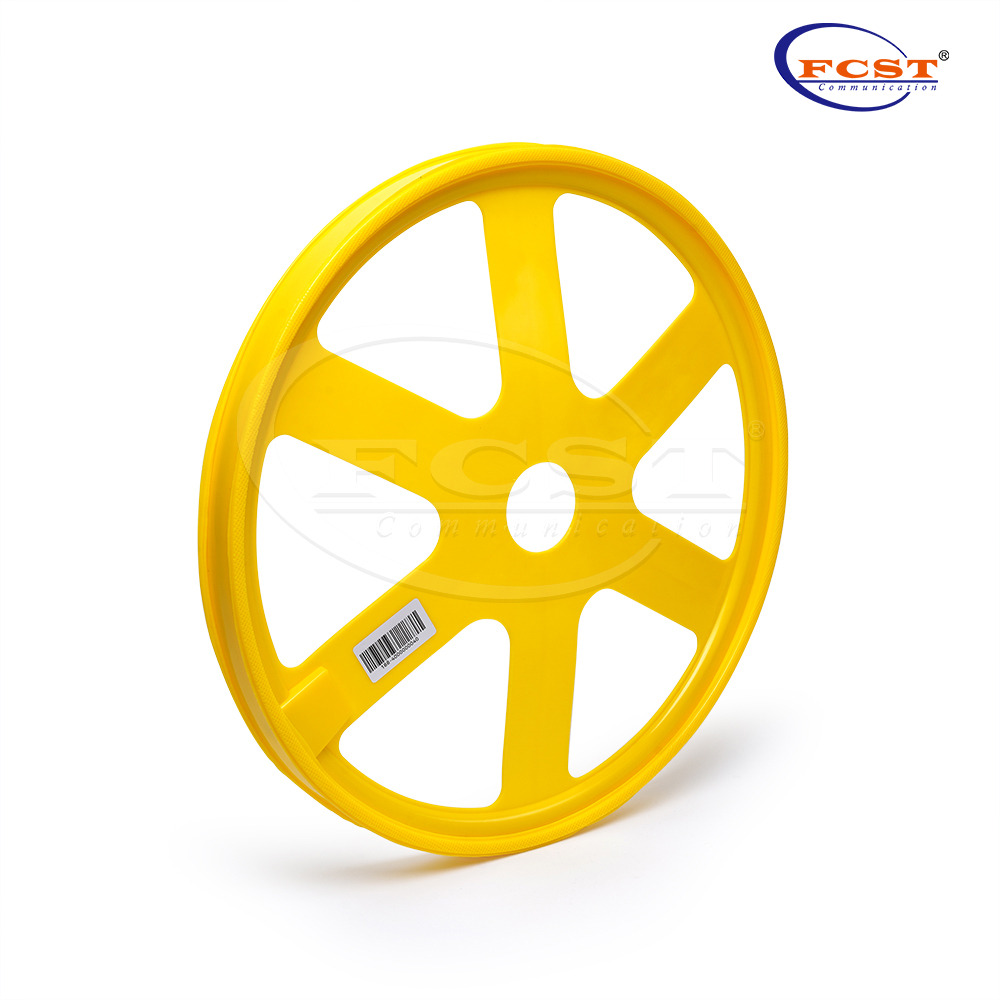

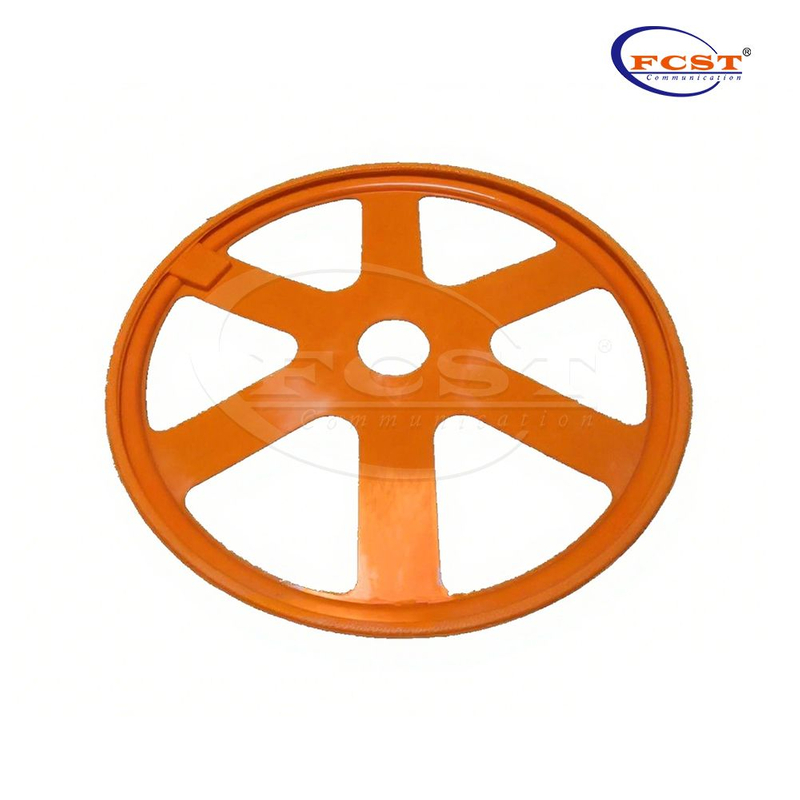

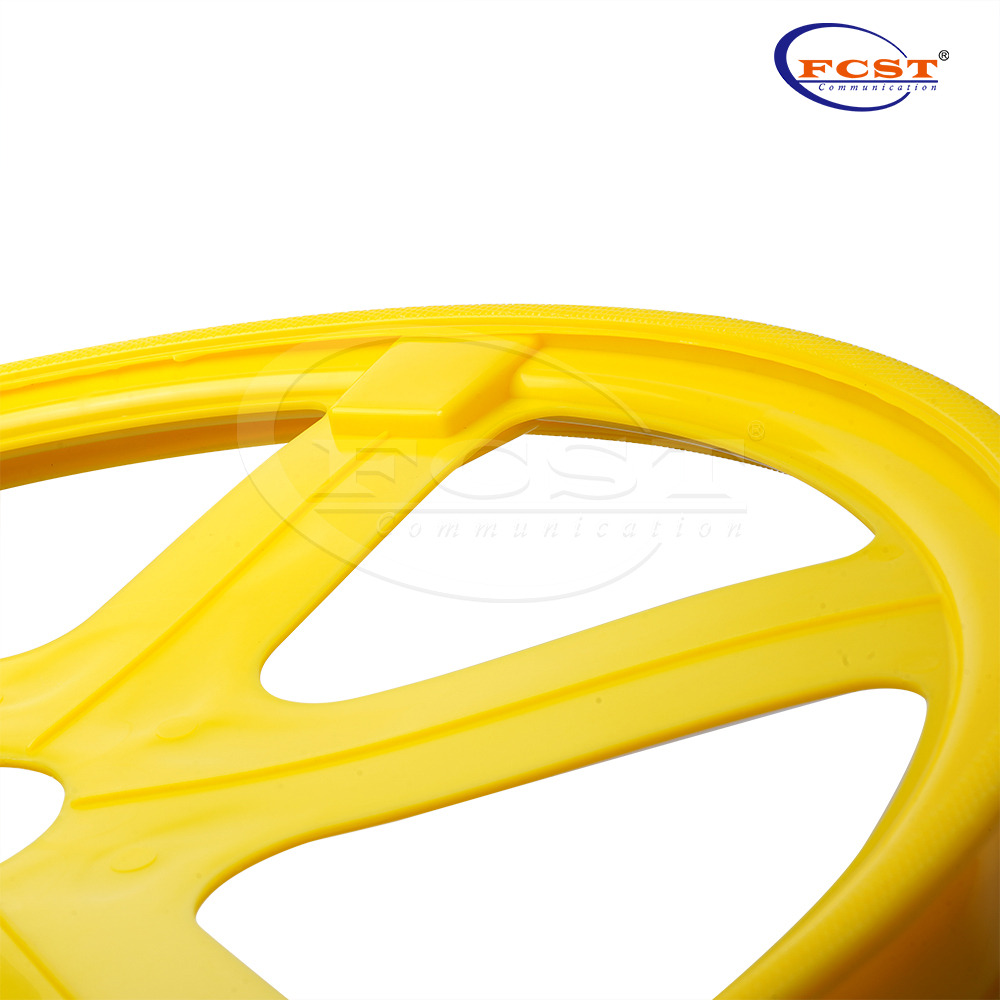

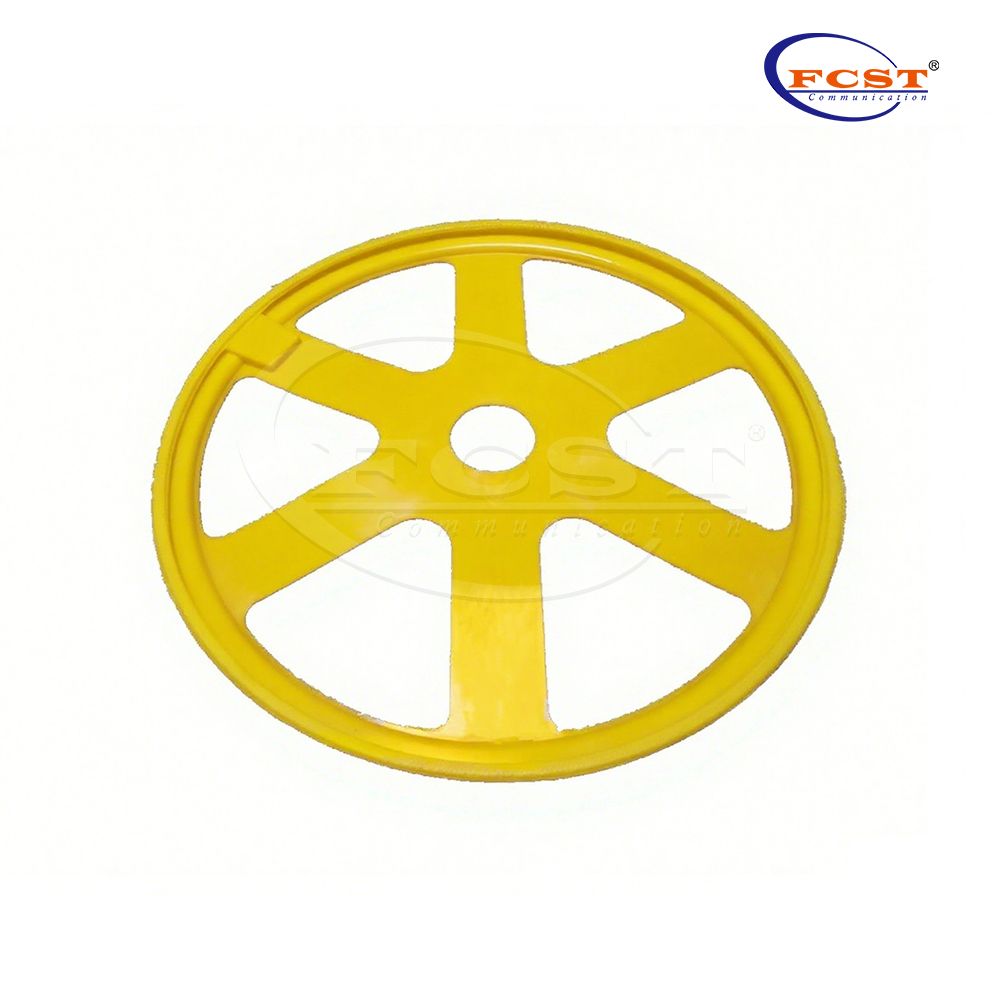

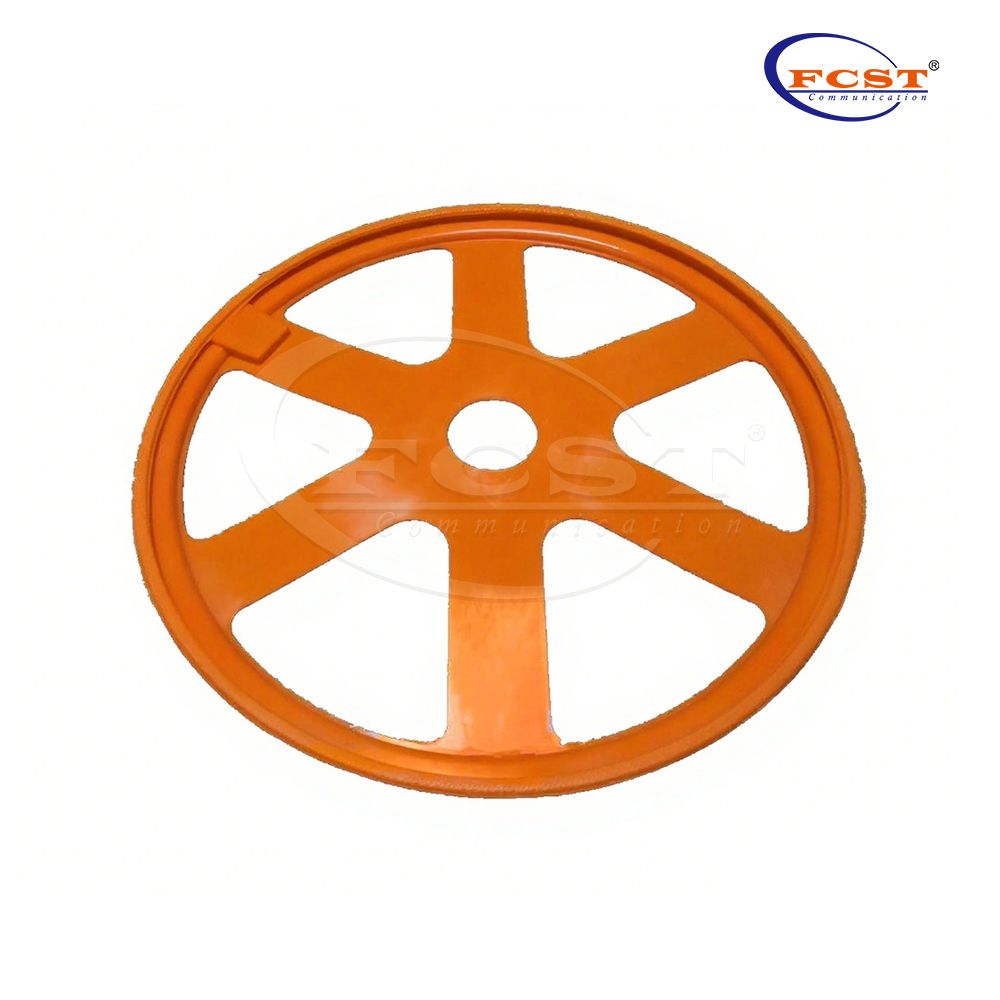

Le marqueur électronique souterrain passif FCST-PUEM2 2,4-2,8 m est un marqueur électronique souterrain à disque à gamme complète qui convient au marquage d'installations souterraines avec de grandes profondeurs d'enfouissement, telles que les gazoducs à haute pression, les câbles optiques longue distance, etc. Le marqueur de disque FCST-PUEM2 est conçu et produit selon les fréquences standard internationales et est compatible avec les localisateurs de marqueurs électroniques conçus et produits selon les fréquences standard internationales. (sans mode ID).
Produit Un avantage
Portée de détection jusqu'à <2,8 m.
Balle de marqueur de précision à haute localisation.
Aucune substance chimique nocive à l’intérieur.
Pour les trous d'homme ou l'installation directe enterrée.
Le réflecteur RF à l'orientation auto-orientation assure la meilleure plage de détection et la meilleure précision.
Conçu selon les fréquences standard internationales.
Spécifications du produit
| Construction | Description |
Type de produit | Version ex.id |
| Fréquence | 169,8 kHz / 145,7 kHz / 121,6 kHz / 101,4 kHz / 134 kHz / 83 kHz / 66,35 kHz |
| Profondeur maximale détectable | 2,4~2,8 m (version EX.ID) |
| Durée de vie | 50 ans |
| Diamètre | Φ400 mm 丨 15,7 pouces |
| Hauteur | 32 mm 丨 1,26 pouces |
| Matériel | HDPE |
| Poids | 0,385kg ± 10% |
| Niveau de protection | IP68 |
| Température de stockage | -20℃ à +50℃ |
| Température de fonctionnement | -20℃ à +70℃ |
| Installation de la densité | Habituellement 10 ~ 20 m |
| Capacité anti-chute | Capable de résister à des chutes d'une hauteur de 3 mètres sans affecter les performances électriques |
| Résistance à la pression | Capable de résister à une pression de 10KN sans être endommagé |
| Compatibilité du détecteur | ED8000 ou d'autres détecteurs avec la même fréquence (par exemple : série 3M Dynatel) peuvent lire |

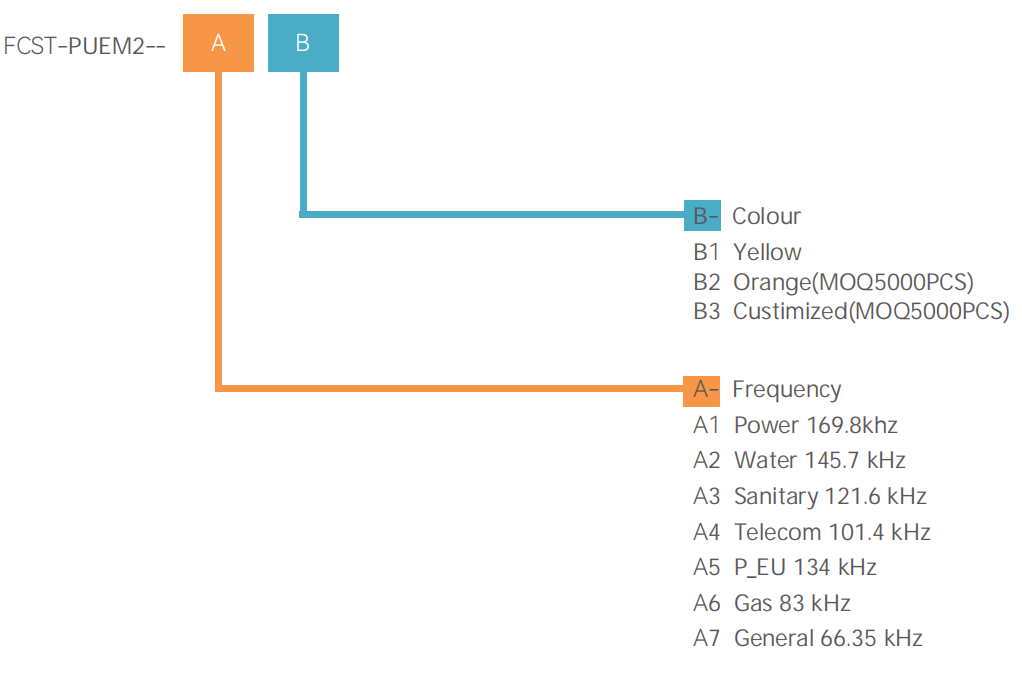

Informations de commande
*Remarque : Le modèle spécifié est déterminé en fonction des configurations facultatives. Par exemple : FCST-PUEM2--A1-B1.

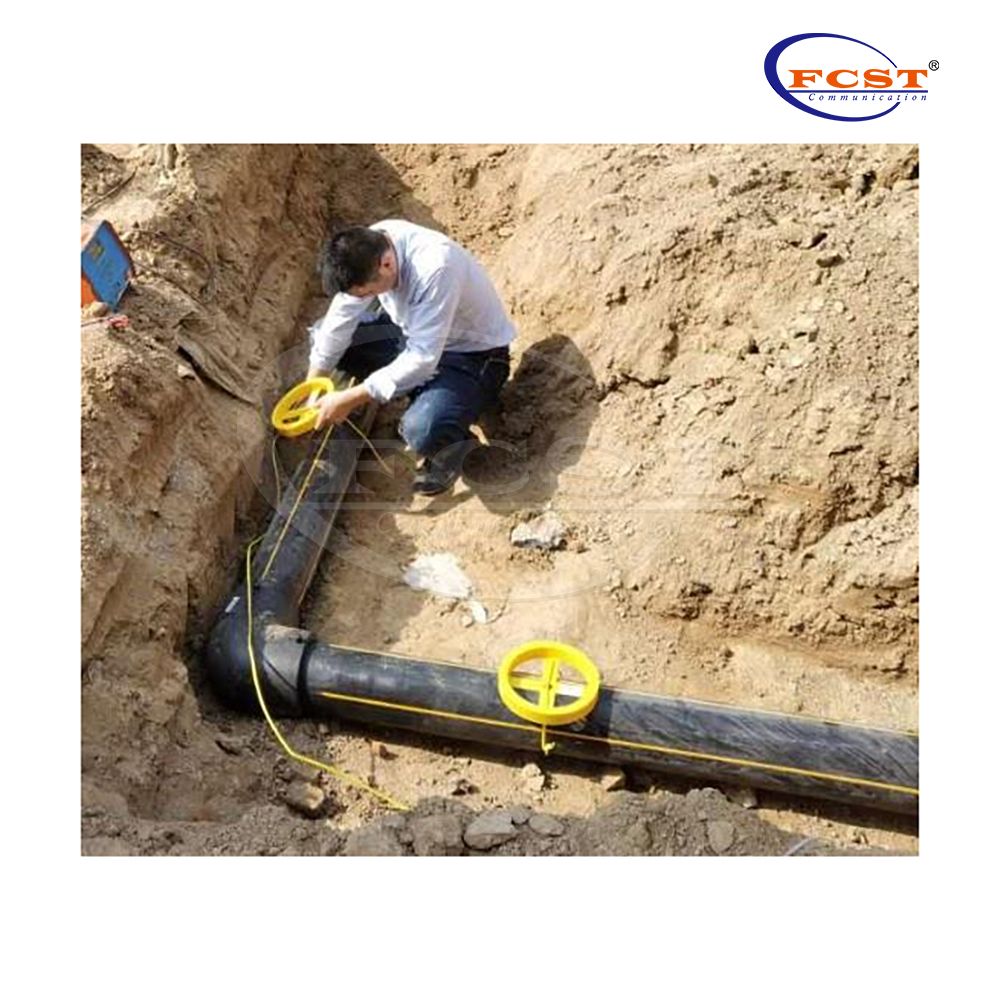

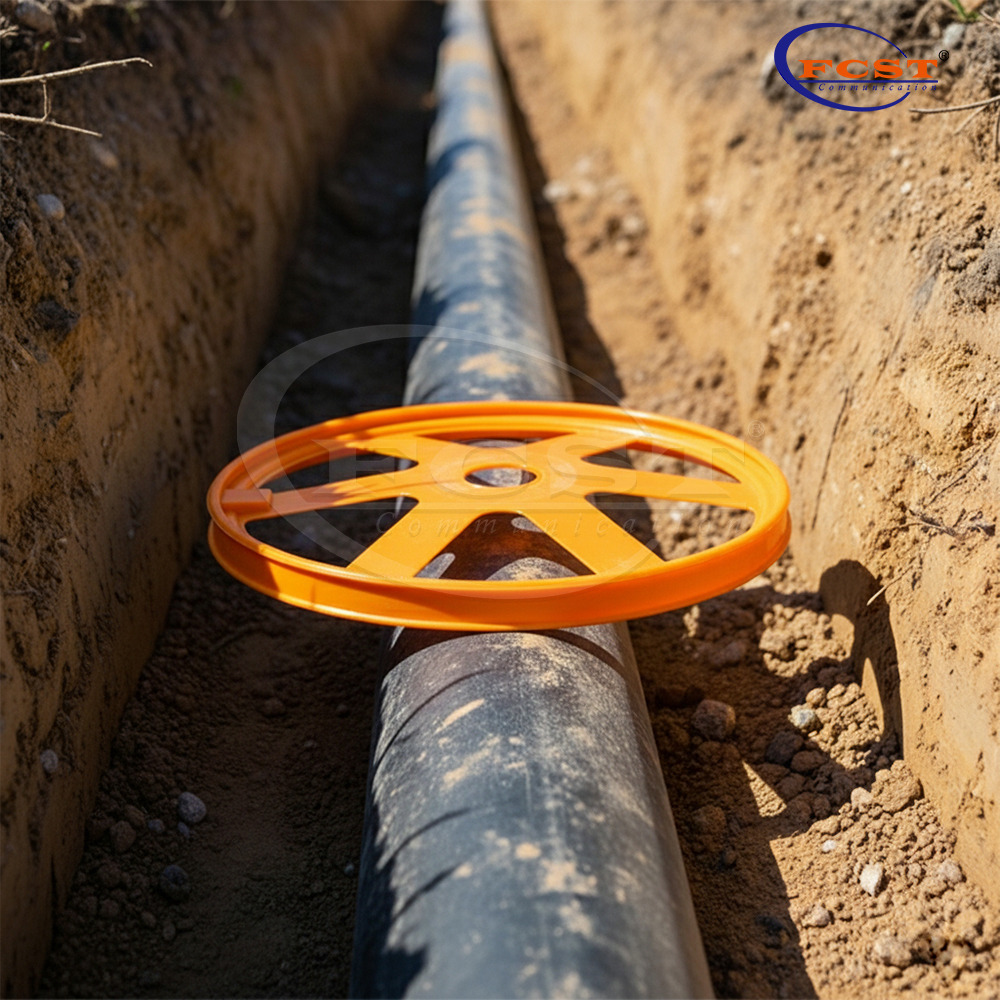

Installations

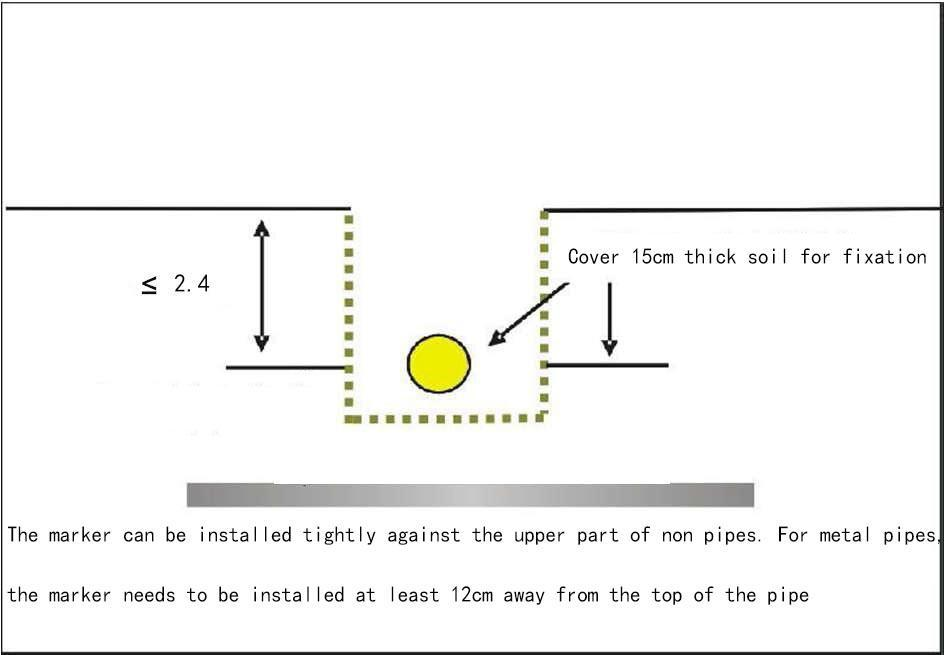

Le marqueur électronique à disque doit être installé au-dessus du pipeline et maintenu aussi horizontal que possible. Le tuyau non métallique doit être directement fixé au pipeline et fixé avec des attaches. Lors du recouvrement du sol, du sable ou du sable doit être utilisé pour combler l'espace entre le marqueur et le pipeline afin d'éviter une force inégale sur le marqueur après avoir recouvert le sol. Compte tenu de l’incertitude sur l’épaisseur ultérieure de la couverture du sol, il est généralement recommandé que la profondeur d’enfouissement soit inférieure à 80 % de la profondeur maximale détectable du modèle. Pour éviter les interférences mutuelles entre les marqueurs, la distance entre deux marqueurs adjacents doit être supérieure à 1,5 mètres. Fiche technique des marqueurs électroniques FCST-PUEM2. N'appuyez pas sur le marqueur sous le pipeline ou sur l'objet marqué. S'il s'agit d'un tuyau métallique, le marqueur doit être maintenu à une distance d'au moins 12 cm du haut du tuyau et aucun objet métallique ne doit recouvrir le marqueur.
