FCST-PUEM4
FCST
FCST-PUEM4
Présentation du produit
Les marqueurs de disque à portée étendue FCST-PUEM4 de 1,5 à 1,7 m offrent une méthode simple et précise pour localiser avec précision les installations encastrées, qui sont recouvertes par le remblai. Le marqueur de disque se fixe facilement sous les couvercles non métalliques ou sur les installations encastrées, telles que les trous de main, les trous d'homme et autres enceintes au niveau du sol pendant la construction et la maintenance. Les marqueurs de disque ne sont pas destinés à être enterrés directement.
Avantage du produit
Profondeur d'enfouissement maximale jusqu'à 1,7 mètre.
Localise la position exacte du marqueur.
Emballage en PEHD, résistant à la corrosion chimique.
Résiste à une plage de température de -4 à 122 °F (-20 à 50 °C).
Convient à de multiples industries (Eau, Sanitaire, Télécom, Gaz, Électricité, Europower).
Spécification du produit
| Construction | Description |
| Type de produit | Version ex.id |
| Fréquence | 83 kHz / 87 kHz / 101,4 kHz / 121,6 kHz / 134 kHz / 145,7 kHz / 169,8 kHz |
| Profondeur d'identification | 1,5-1,7 m (version EX.ID) |
| Niveau de protection | 50 ans |

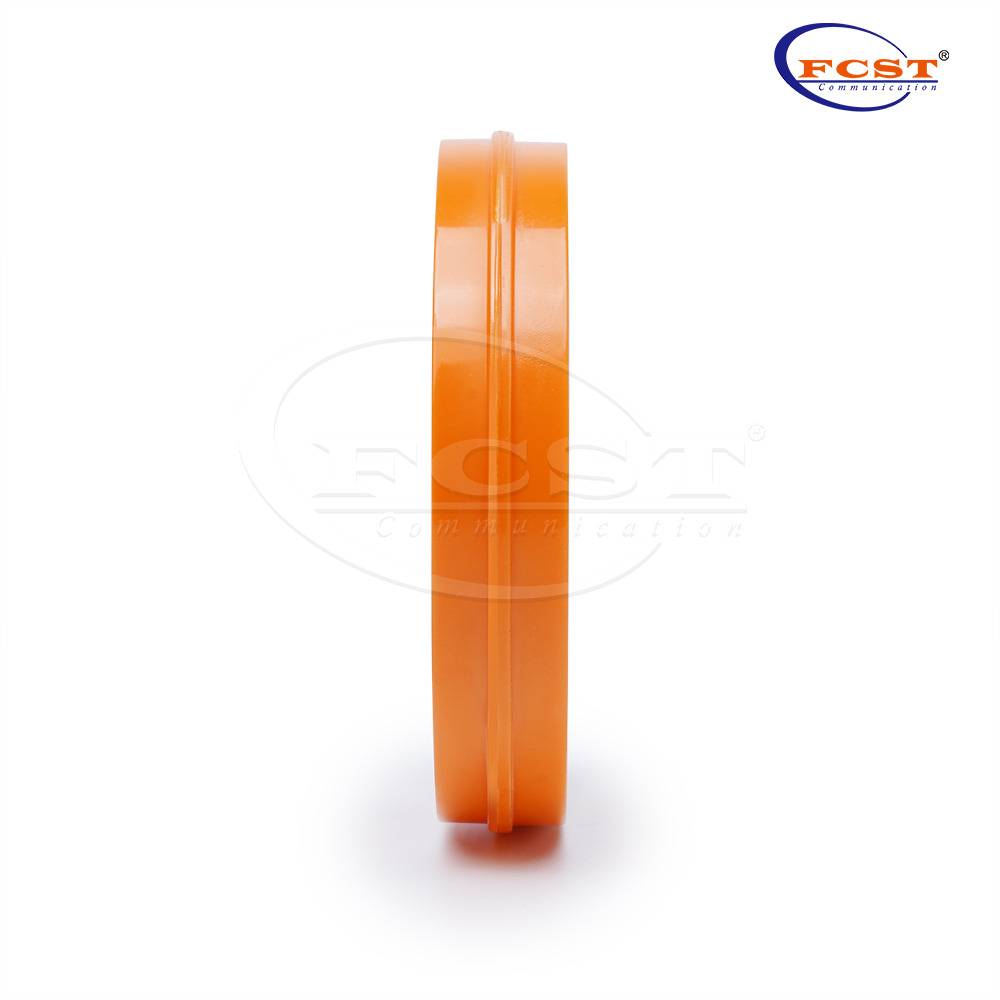

Diamètre | Φ110 mm 丨 4,330 pouces |
| Poids | 350g(±35g) |
| Niveau de protection | IP68 |
| Température de stockage | -20℃ à 70℃ |
| Température de fonctionnement | -20℃ à 50℃ |
Test de chute | Peut résister à une chute de 5 po (environ 1,5 mètre) jusqu'au sol en béton |
| Résistance au stress | Résiste à une pression de 5 KN sans dommages permanents, fissures, fuites ou défaillance de l'étiquette électronique |
| Compatibilité du détecteur | ED8000 ou d'autres détecteurs avec la même fréquence (par exemple : série 3M Dynatel) peuvent lire |

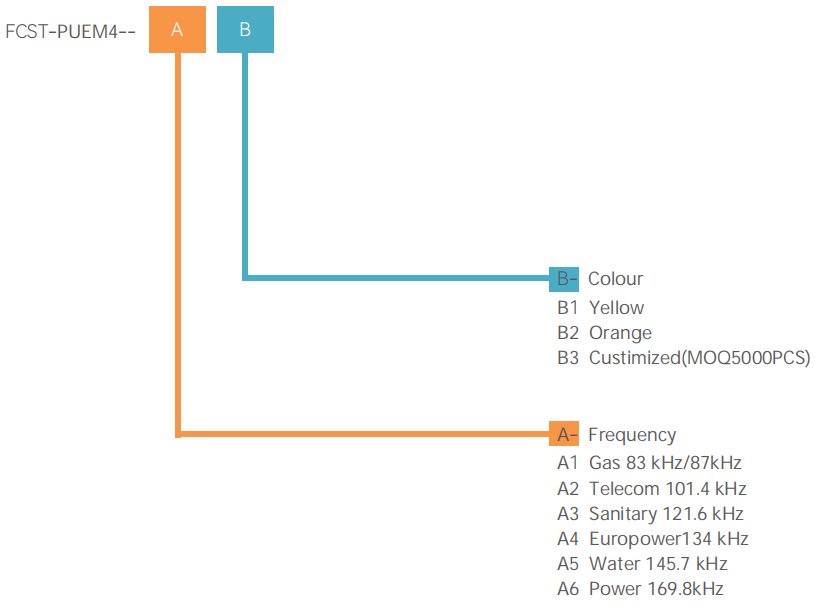

Informations de commande
*Remarque : Le modèle spécifié est déterminé en fonction des configurations facultatives. Par exemple : FCST-PUEM4--A1-B1.
Installations

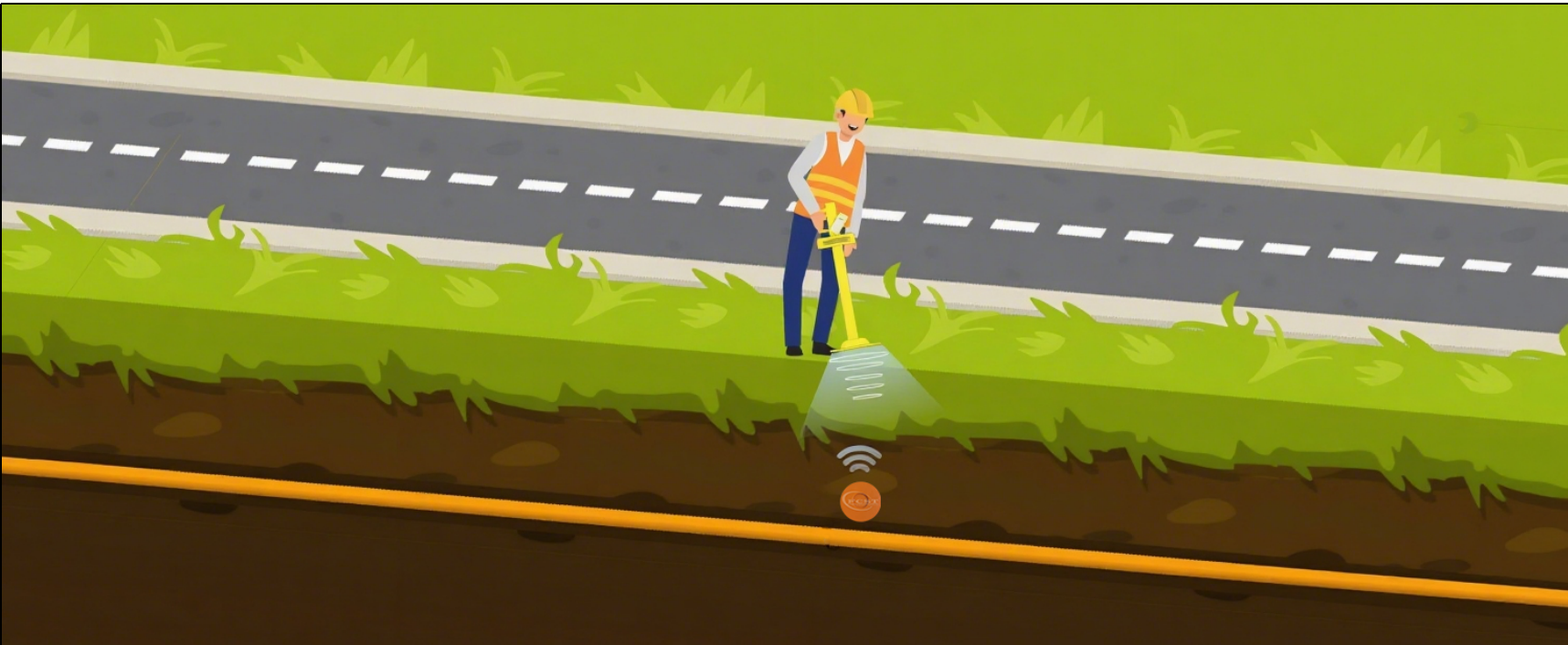

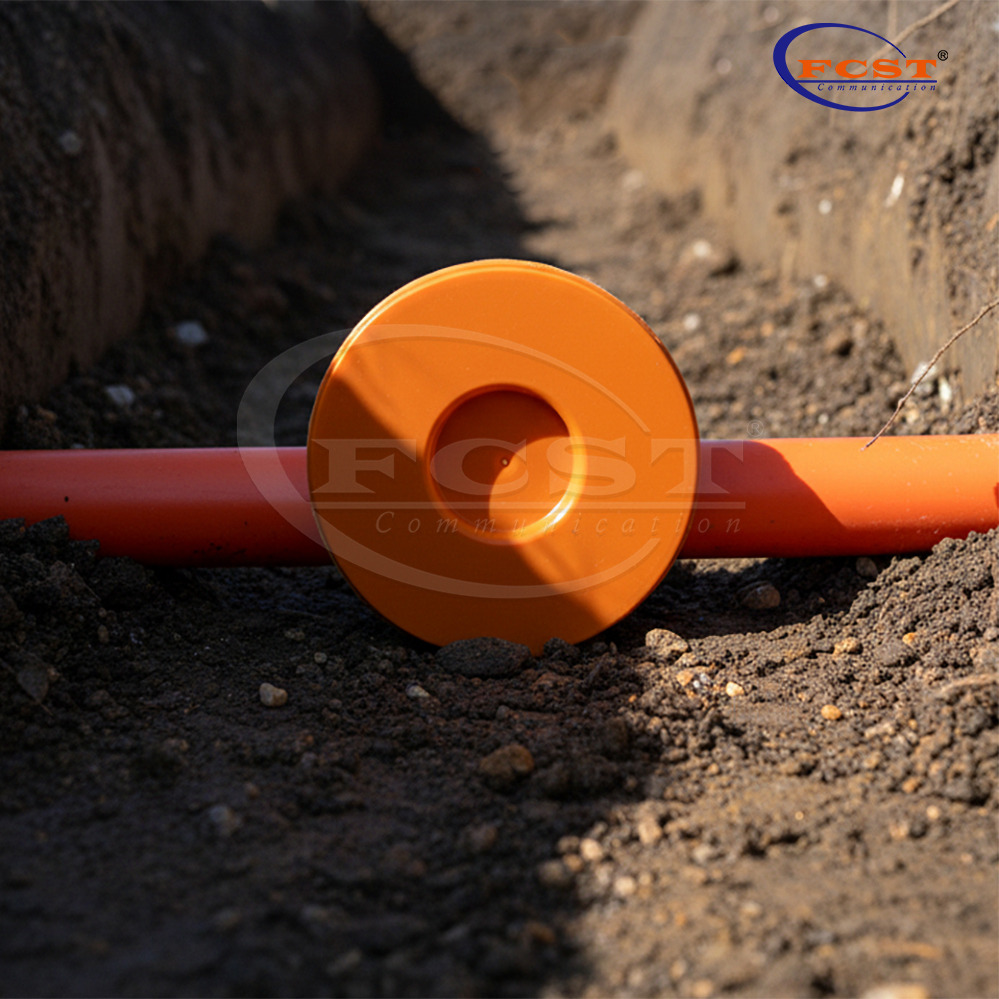

Le marqueur électronique à disque doit être installé au-dessus du pipeline et maintenu aussi horizontal que possible. Le tuyau non métallique doit être directement fixé au pipeline et fixé avec des attaches. Lors du recouvrement du sol, du sable ou du sable doit être utilisé pour combler l'espace entre le marqueur et le pipeline afin d'éviter une force inégale sur le marqueur après avoir recouvert le sol.
Compte tenu de l’incertitude sur l’épaisseur ultérieure de la couverture du sol, il est généralement recommandé que la profondeur d’enfouissement soit inférieure à 80 % de la profondeur maximale détectable du modèle.
Pour éviter les interférences mutuelles entre les marqueurs, la distance entre deux marqueurs adjacents doit être supérieure à 1,5 mètres. Fiche technique des marqueurs électroniques FCST-PUEM4.
N'appuyez pas sur le marqueur sous le pipeline ou sur l'objet marqué.
S'il s'agit d'un tuyau métallique, le marqueur doit être maintenu à une distance d'au moins 12 cm du haut du tuyau et aucun objet métallique ne doit recouvrir le marqueur.
