FCST-15JDB-EC
FCST
FCST-15JDB-EC
Aperçu du produit

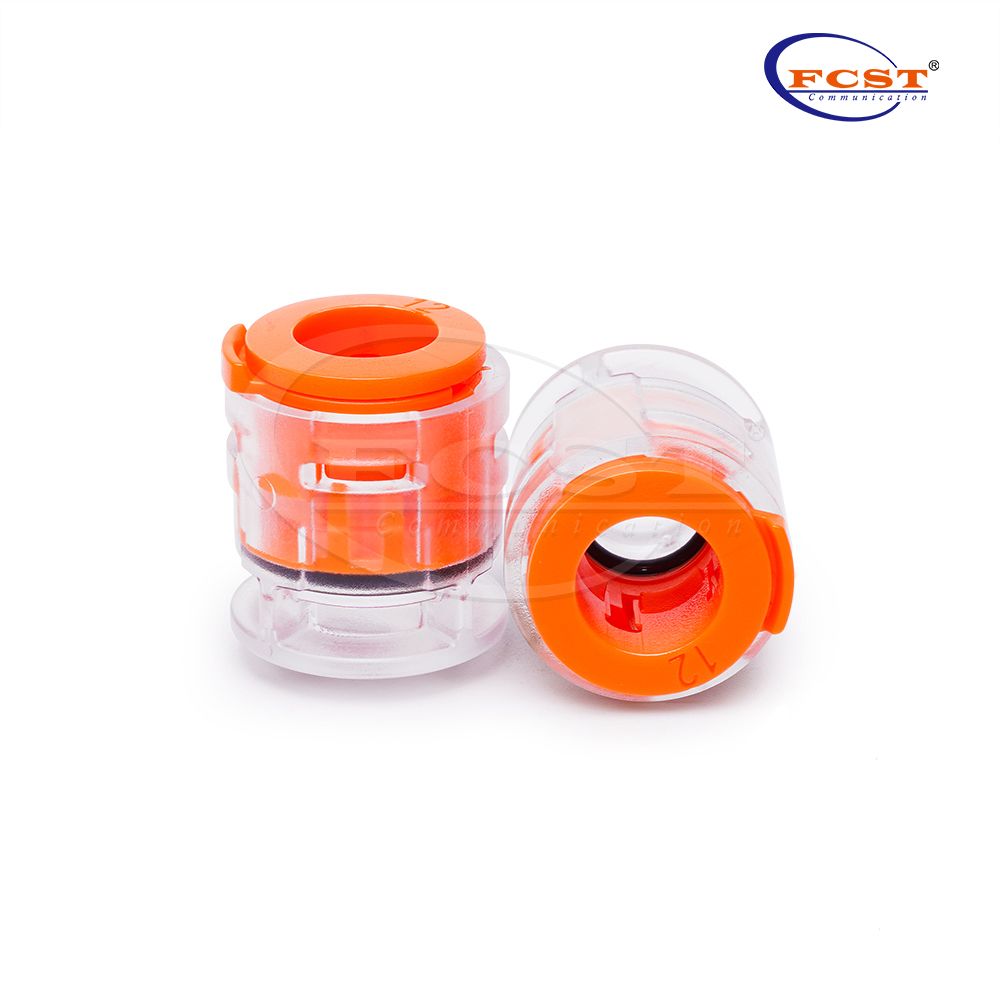

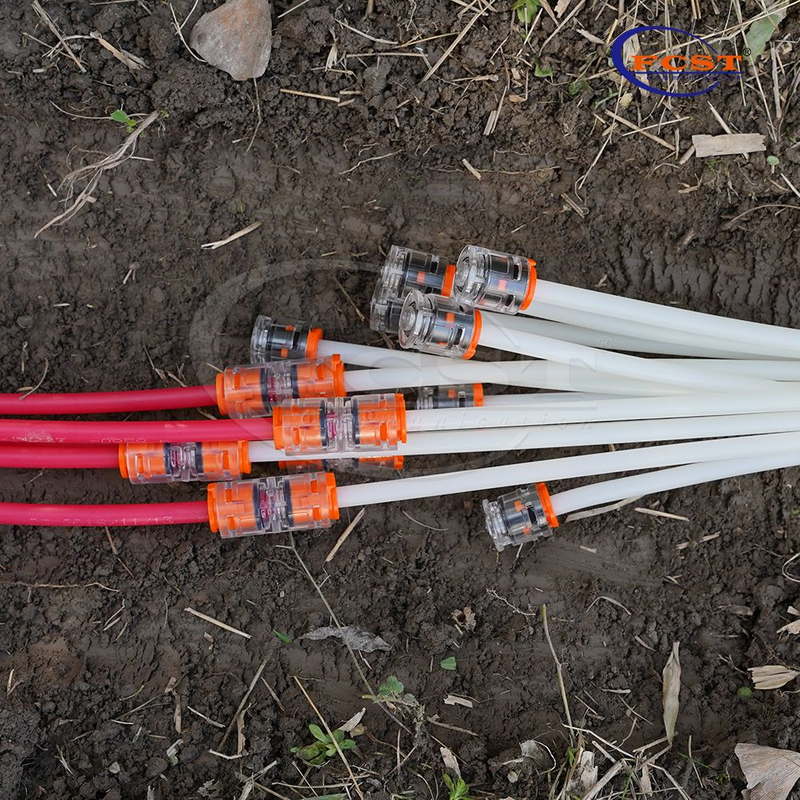

Les connecteurs enfichables sans métal FCST-15JDB-EC sont dotés d'un boîtier en polycarbonate transparent qui améliore la stabilité thermique et offre une excellente résistance aux chocs. Leurs capacités de connexion et de déconnexion rapides et faciles, combinées à leur conception robuste et compacte et à l'utilisation de matériaux durables, les rendent idéales pour les environnements les plus difficiles, y compris les applications à montage direct (DI) ou à enterrement direct (DB) dans les déploiements de réseaux de télécommunications.
P RODUCT Avantages
Pour microducs de 7 à 16 mm.
Installation facile 'push-in '.
Conception entièrement en plastique. (sans métal)
Corps transparent limpide cristallin.
Clip de verrouillage de sécurité pré-assemblé.

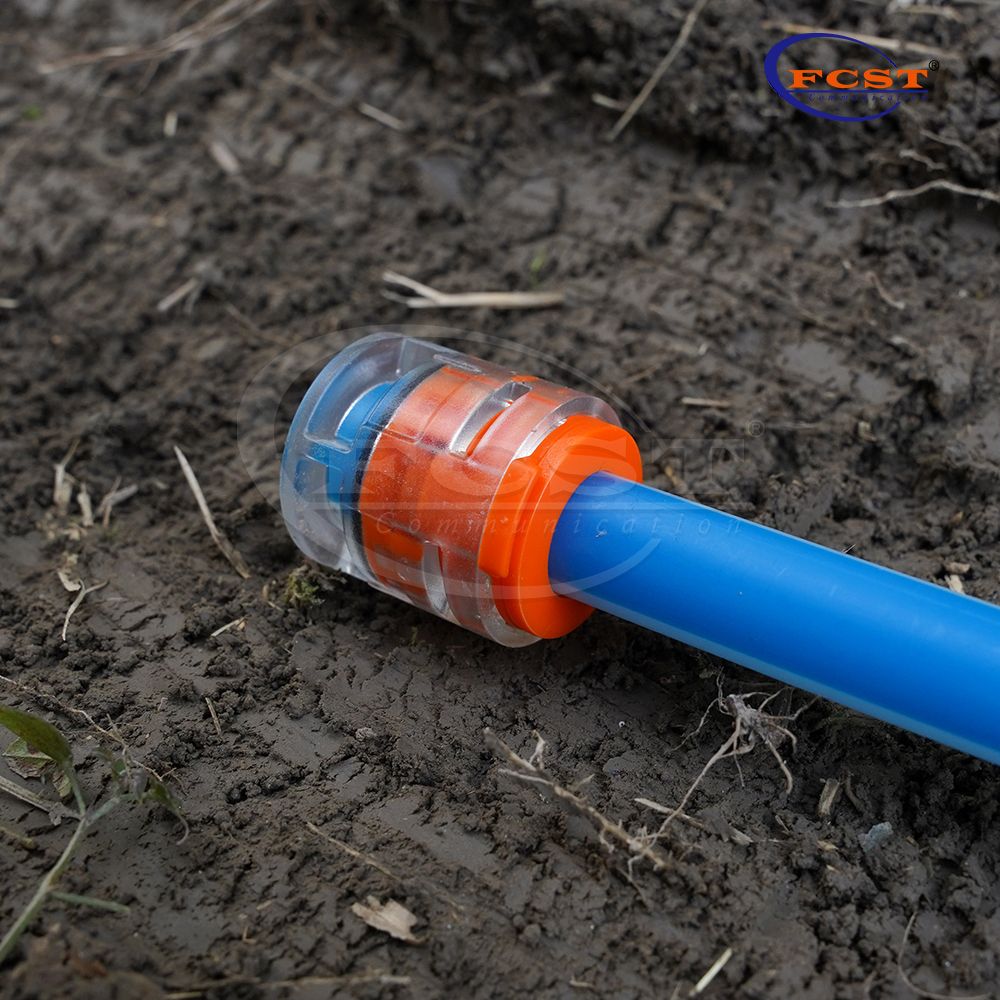

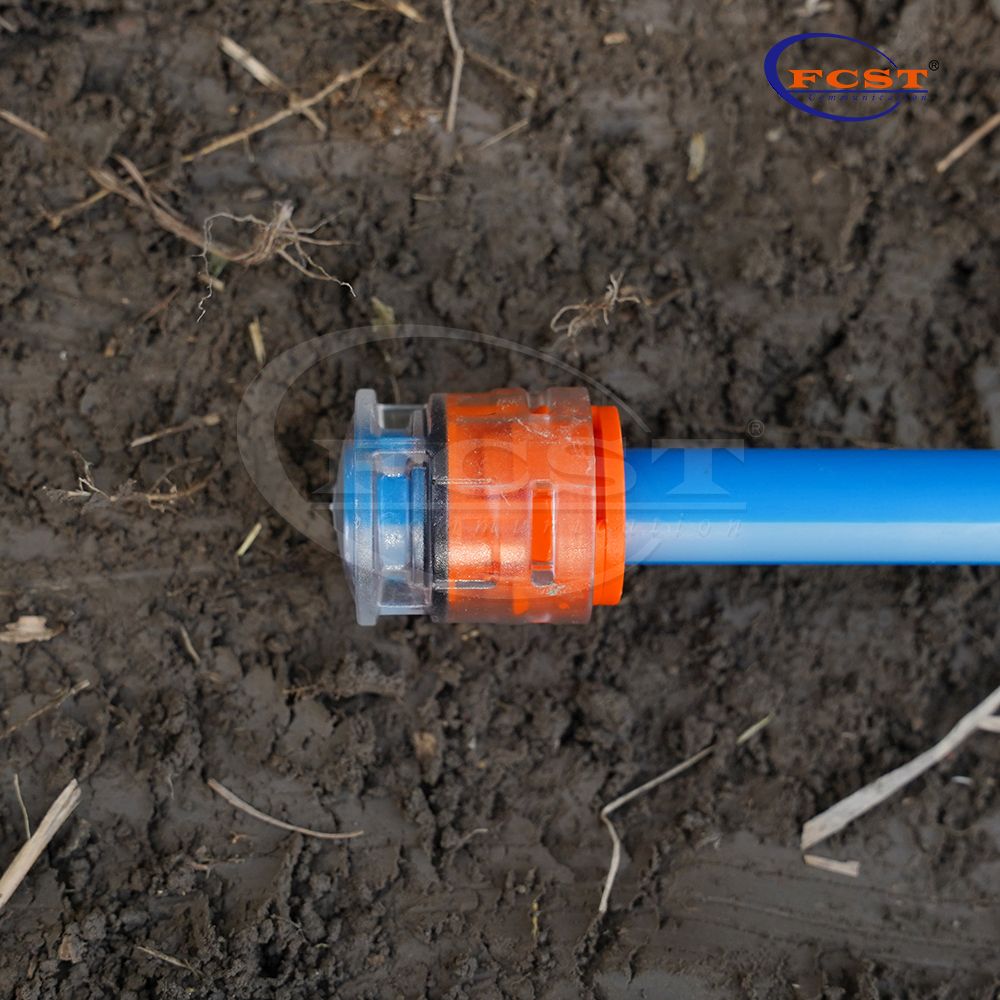

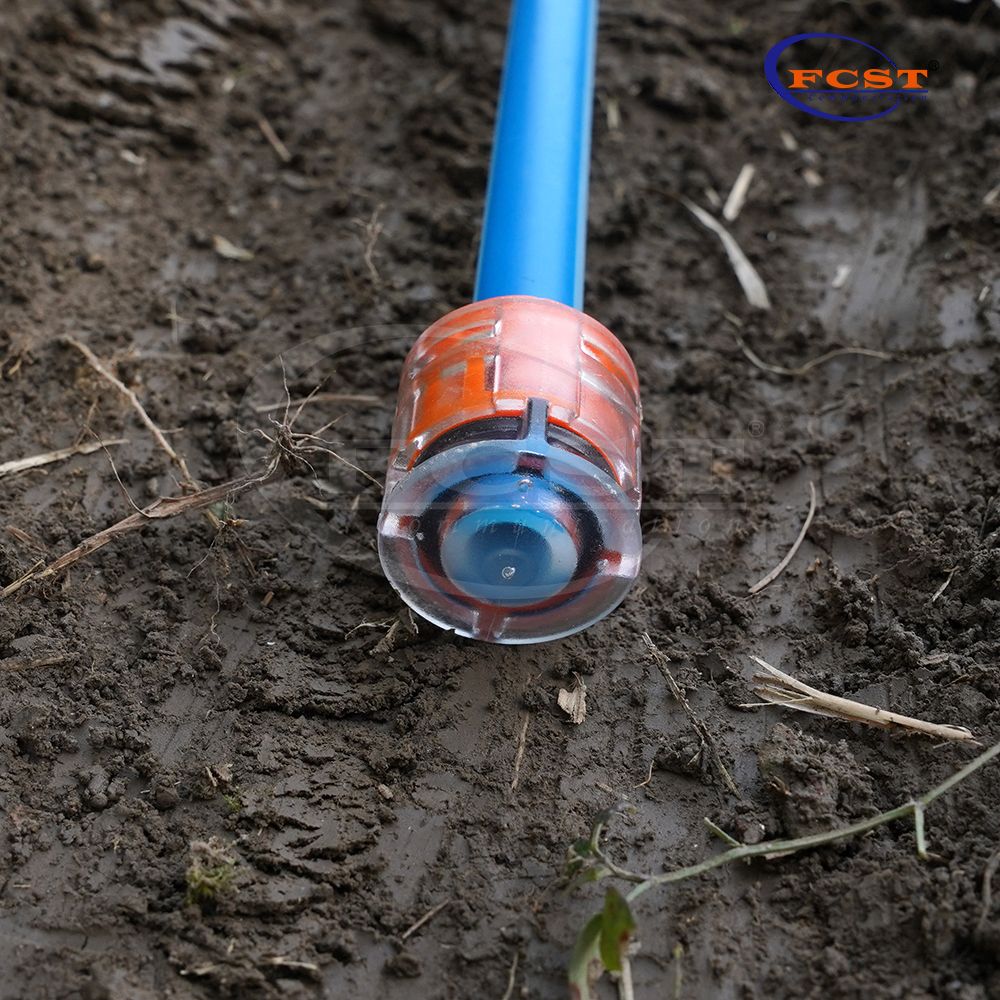

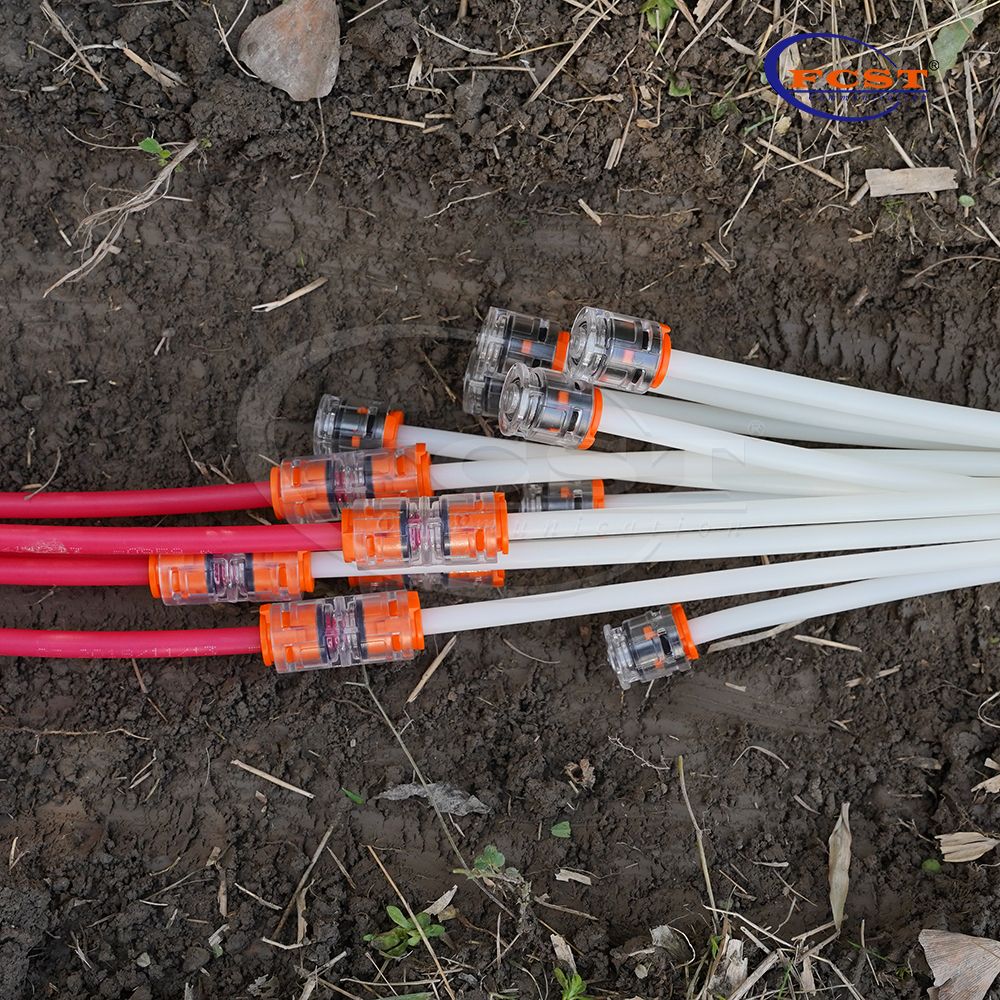

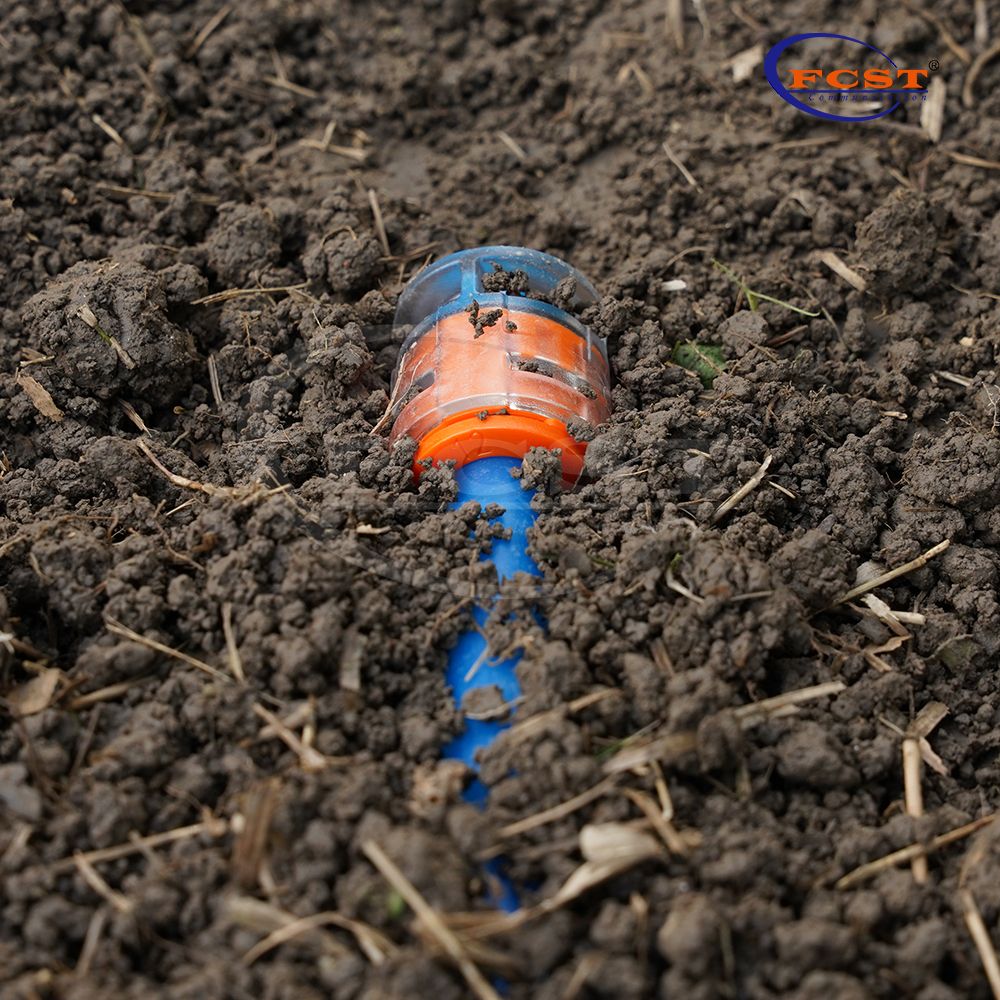

Convient pour une utilisation dans les applications à enterrement direct (DB).
Les composants sont fabriqués à partir de matériaux recyclables pour réduire les émissions de dioxyde de CO2.
Spécifications du produit
Construction | Description |
Tube au connecteur | HDPEMicroduct (DB | DI | TW) |
Fluide | Air avec système de soufflage |
Pression de travail | 20 barres |
Pression d'éclatement | 25 bar |
Durée de vie estimée | 25 ans |
Classe de protection | IP68 |
Test d'infiltration d'eau | 0,5 bar pendant 168 heures |
Température d'installation | -15°C à +50°C |
Température de fonctionnement (après soufflage) | -20°C à +70°C |
Température de transport et de stockage | -15°C à +45°C |
Force d'insertion | Taille ≤ 12 mm, ≤ 50 N | Taille ≥ 14 mm, ≤ 120 N |
Résistance aux chocs | 15J |
Selon les normes | DIN EN 50411-2-8,EN 50411-2-5,lEC 60794-1-24, E4 : 15 Joules, EN 61300-2-10,EN 61300-2-38:2006,IEC 60794-1-2 Méthode E1,Rohs,Reach |
Standard |
EN 60529 : IP68 |
EN 61300-2-26 : Brouillard salin |
EN 61300-2-33 : Réentrées |
IEC 60794-1-24, E4 : 15 Joules |
EN 61300-2-10 : Résistance à l'écrasement |
EN 61300-3-1 : Aspect visuel |
EN 61300-2-4 : Rétention des microducs |
EN 61300-2-34 : Résistance chimique |
EN 50411-2-8 : Annexe E : Force d'insertion |
EN 61386-22 : Test au fil incandescent à 750°C |
EN 50411-2-8 : Annexe D : Test d'installation |
EN 61300-2-22 : Changement de température |
EN60794-1-2 Méthode E1. Résistance à la traction |
EN 61300-2-38 : 2006, méthode B : perte de pression |
EN 50411-2-8 : Annexe C : Résistance aux hautes pressions |
EN 61300-2-23 : 1997, méthode 2 : immersion dans l'eau |
EN 61386-24 : Systèmes de conduits enterrés |
EN 61300-2-38:2006, Méthode A : Performance d'étanchéité |

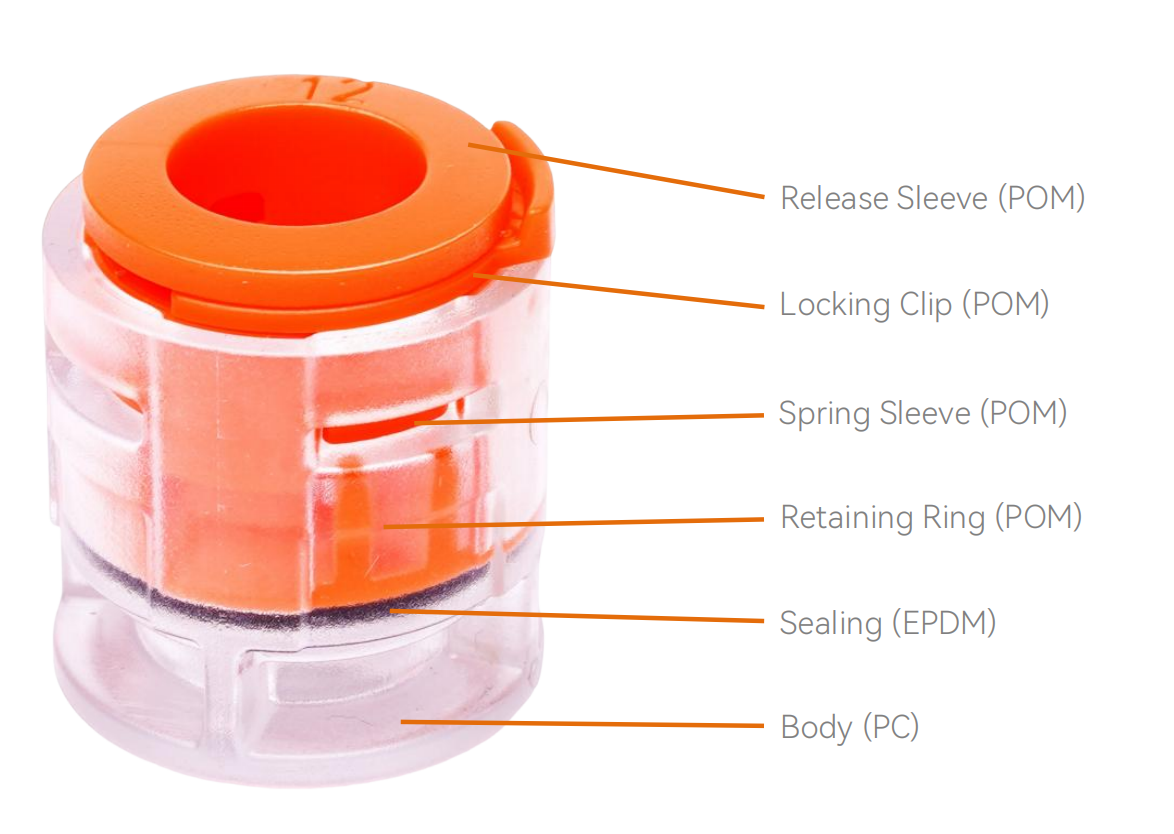

Matériel produit
Informations de commande

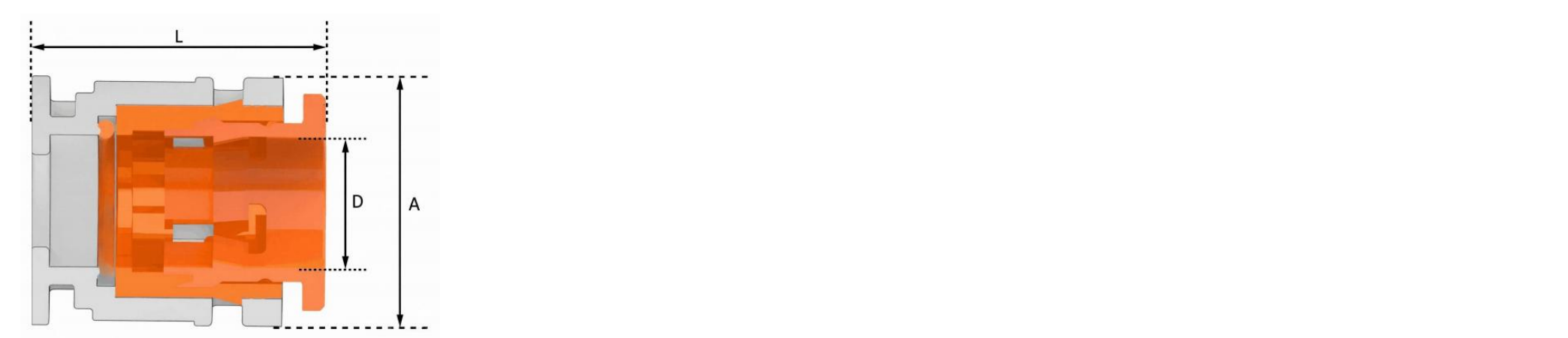

| Modèle | D (mm) | Un (mm) | B (mm) | L (mm) | Poids (g) |
| FCST-15JDB-EC7 | 7+0,4 | 18,8+0,2 | 6,10 ± 0,2 | 22,8 ± 0,2 | 4,5-5 |
| FCST-15JDB-EC10 | 10+0,4 | 21,8+0,2 | 9,1 ± 0,2 | 23,3 ± 0,2 | 6,5-7,5 |
| FCST-15JDB-EC12 | 12+0,4 | 24,7+0,2 | 11,1 ± 0,2 | 27,2 ± 0,2 | 9-11 |
| FCST-15JDB-EC14 | 14+0,4 | 26,7+0,2 | 13,0 ± 0,2 | 27,5 ± 0,2 | 7,5-8,5 |
| FCST-15JDB-EC16 | 16+0,4 | 28,7+0,2 | 15,1 ± 0,2 | 28,2 ± 0,2 | 10,5-12,5 |
*Remarque : Pour d’autres tailles, veuillez contacter le service commercial.
