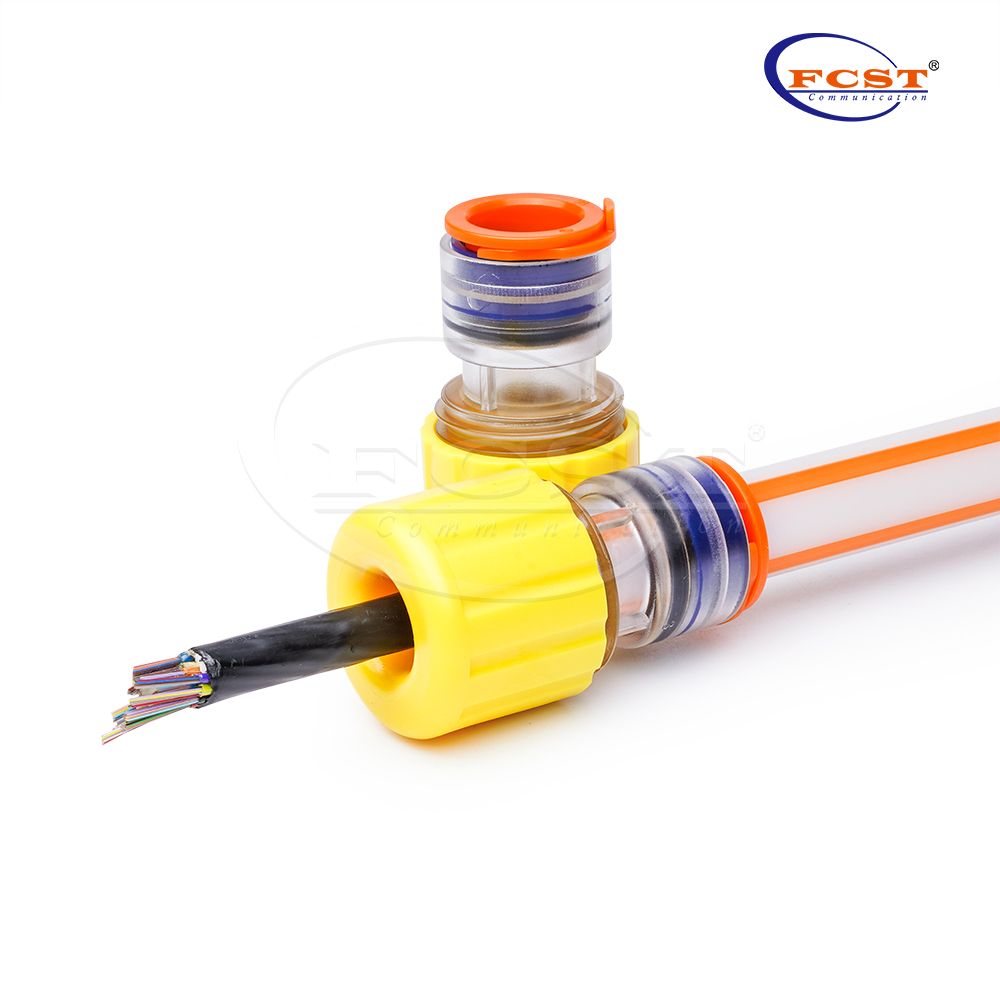

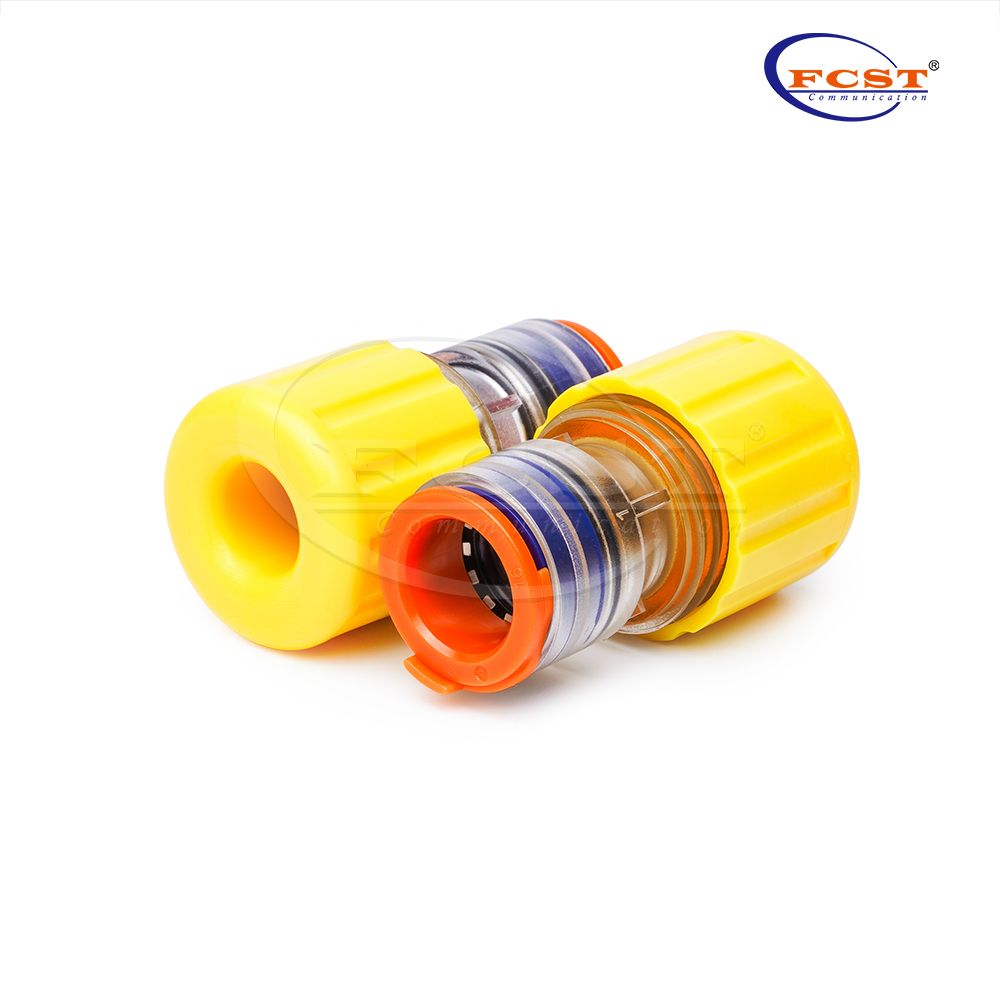

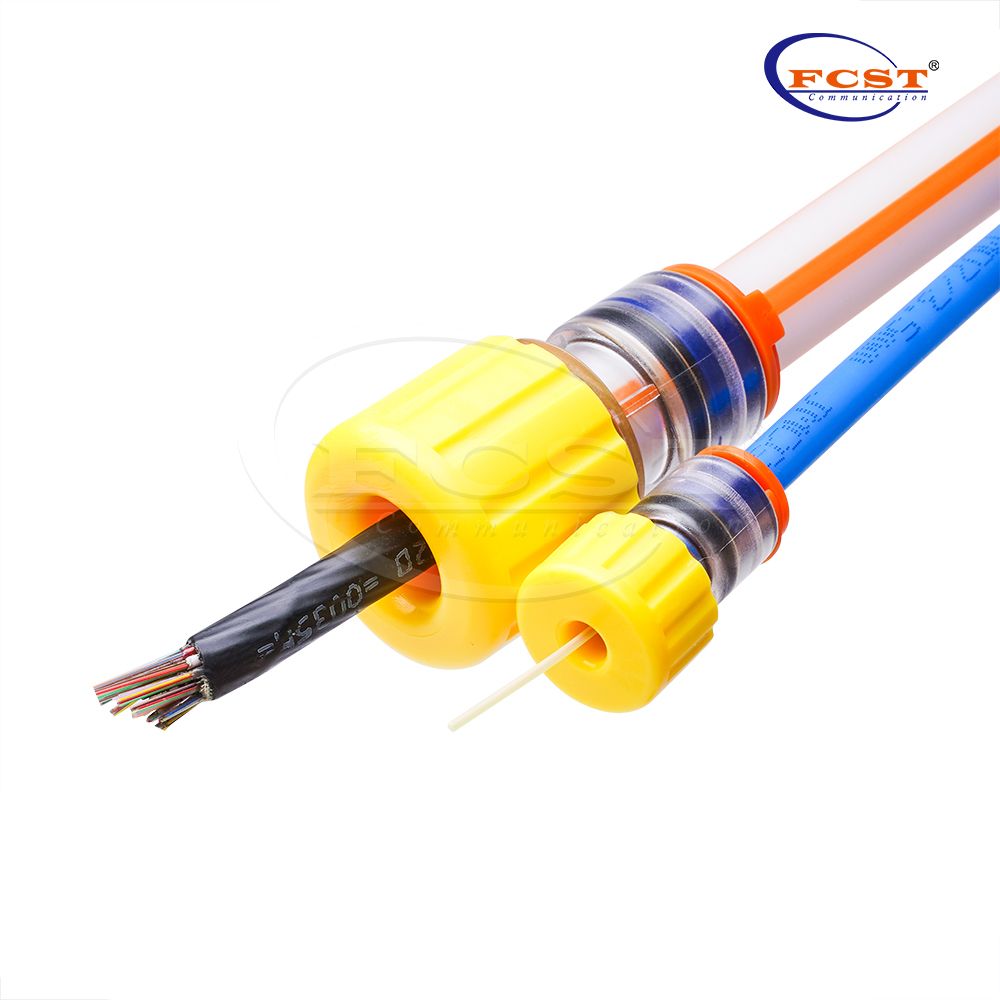

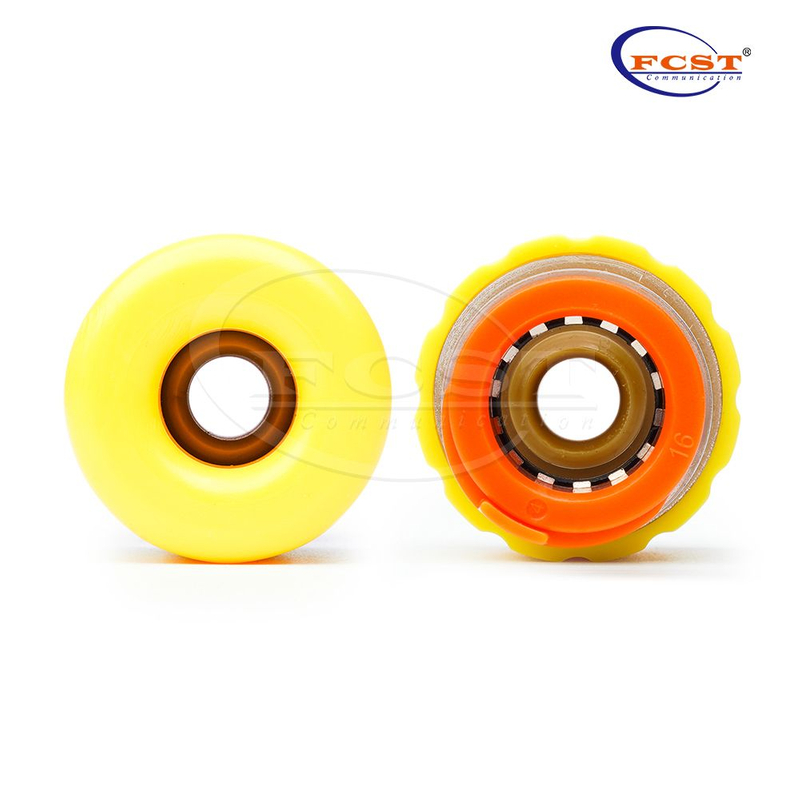

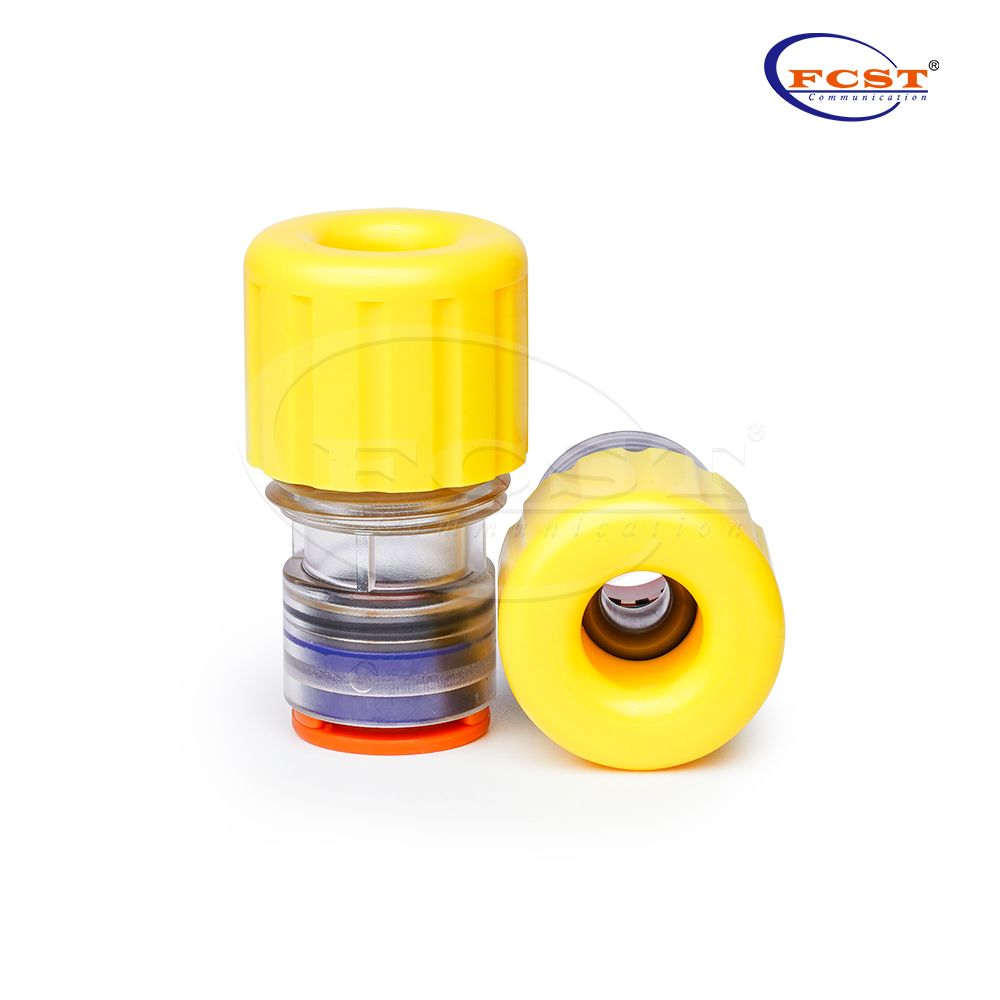

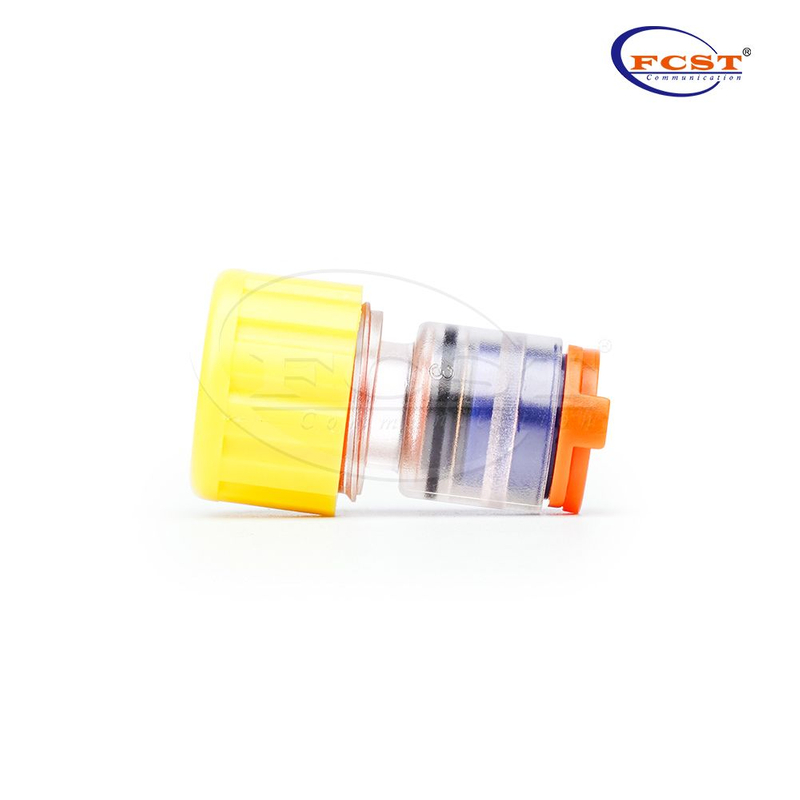

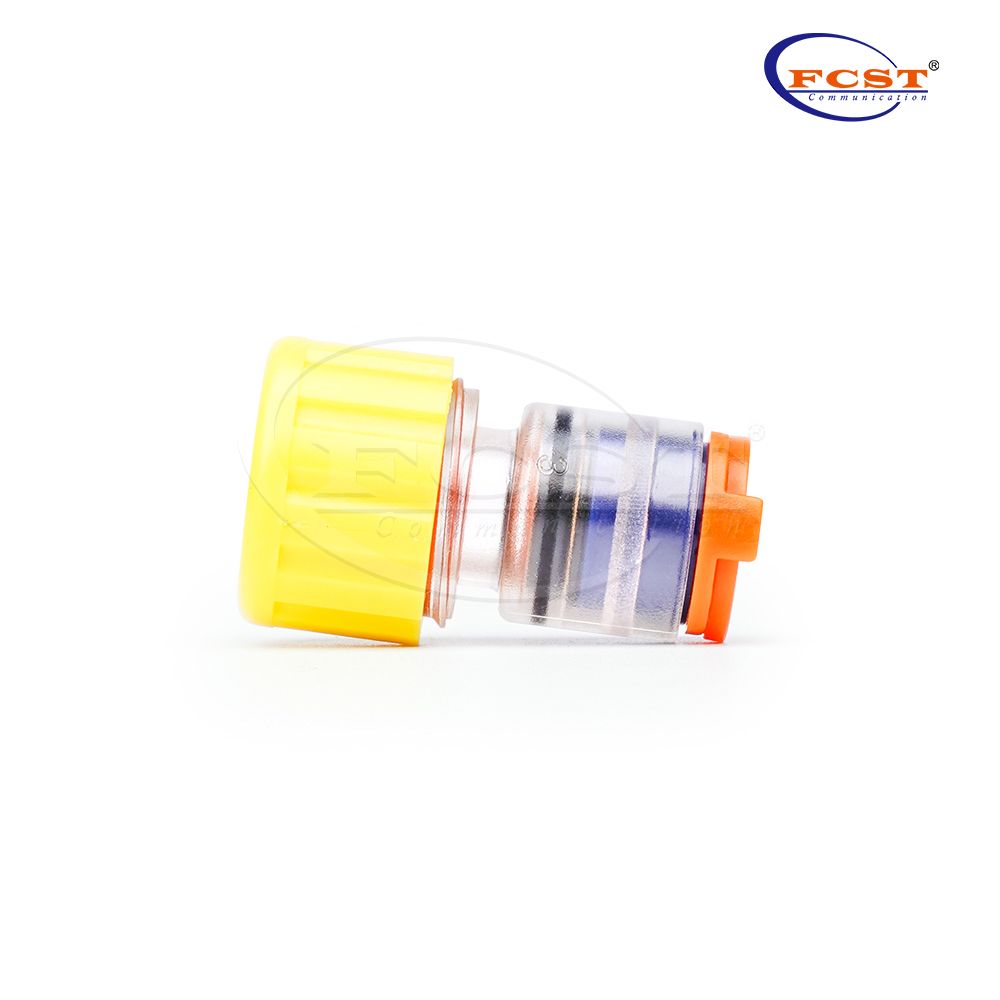

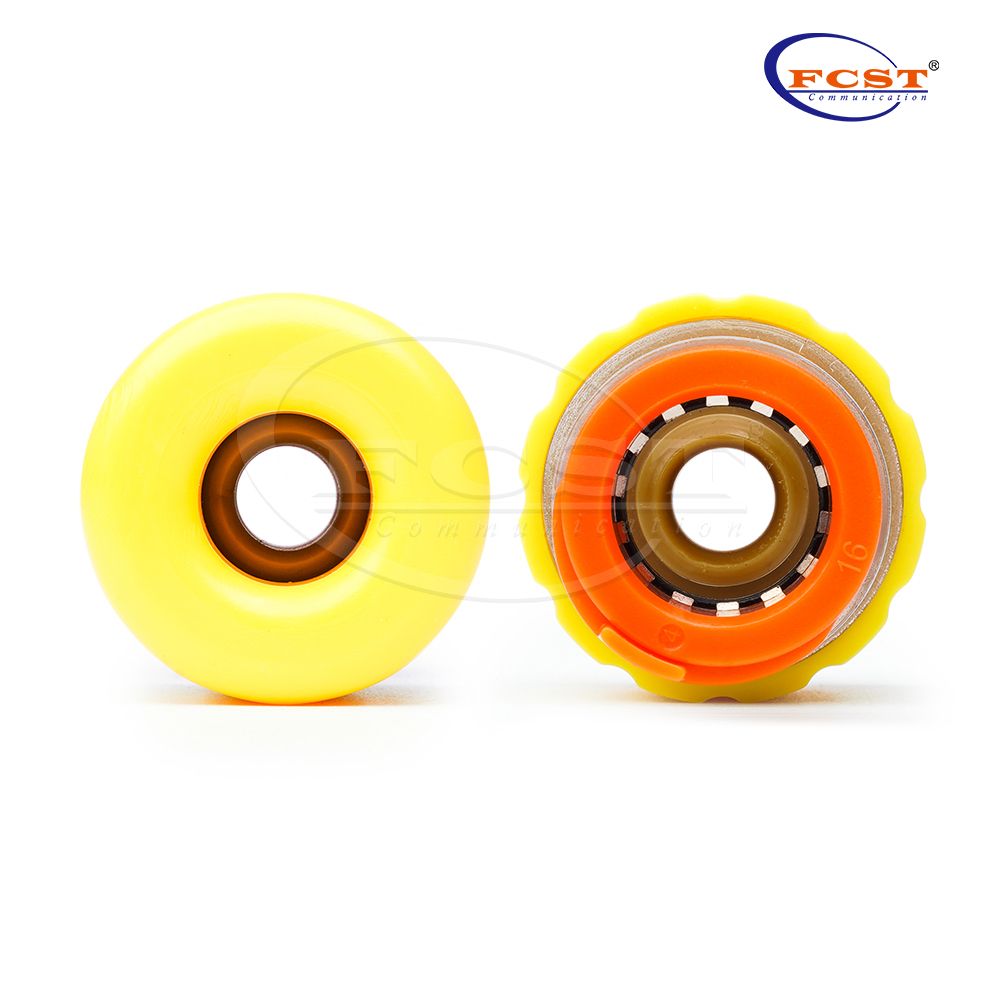

Les embouts de microconduits FCST-GASE pour blocs de gaz et d'eau sont conçus pour fournir une étanchéité fiable aux systèmes de microconduits en PEHD utilisés dans les déploiements FTTx modernes. Adaptés aussi bien aux conduits vides qu'aux microconduits transportant des câbles à fibres optiques, ils empêchent efficacement la pénétration d'eau, de gaz, de poussière et d'autres contaminants aux points de terminaison critiques du réseau.
Les emplacements d'installation courants comprennent les armoires de distribution de fibre optique, les fermetures d'épissure, les ODF, les trous de main et les points de terminaison client. Leur corps transparent permet aux installateurs de confirmer visuellement le positionnement du câble sans démontage, tandis que la conception à emboîtement permet une installation rapide sans outils spéciaux.
Étanchéité fiable au gaz et à l'eau
Conçue pour fournir une étanchéité au gaz et à l'eau jusqu'à 0,5 bar, aidant ainsi à maintenir l'intégrité du réseau dans les environnements extérieurs exigeants.
Conçus pour les réseaux haute pression
Conçus pour une pression de service de 20 bars avec une pression d'éclatement de 25 bars, ce qui les rend adaptés aux installations de fibres soufflées par air et aux systèmes de microconduits haute pression.
Prêt pour un déploiement souterrain
Construit pour les applications enterrées directement (DB) et hors sol, offrant des performances à long terme dans diverses conditions environnementales.
Installation sans outil
Le mécanisme de verrouillage par pression permet une installation et un retrait rapides tout en garantissant une rétention sécurisée des câbles.
Longue durée de vie
Fabriqué à partir de plastiques techniques résistants aux UV avec des composants résistants à la corrosion pour une durée de vie prévue de 25 ans dans des conditions de fonctionnement normales.

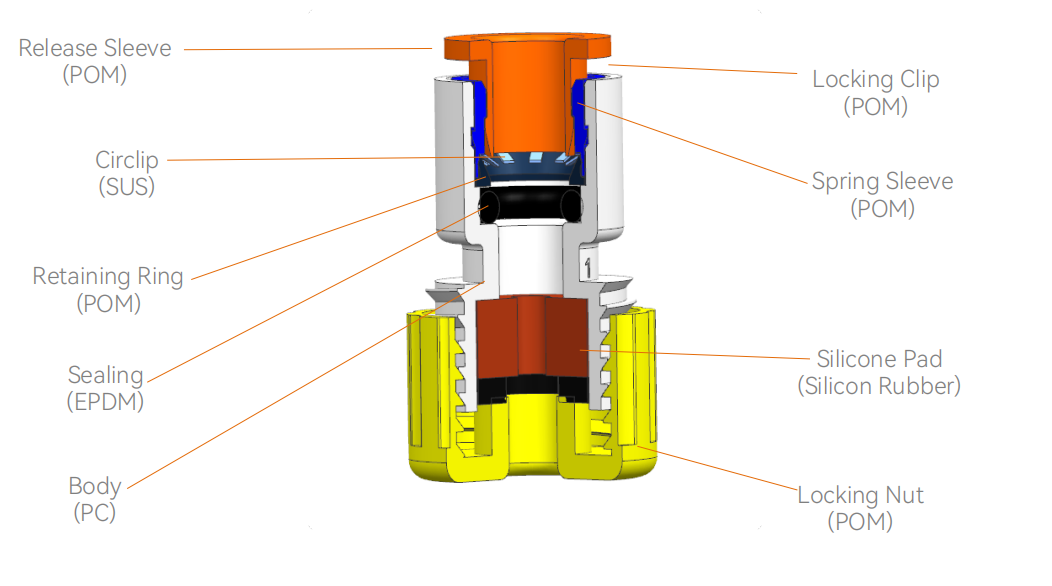

Corps transparent : Polycarbonate (PC) pour une excellente résistance aux chocs et une inspection visuelle.
Composants d'étanchéité : EPDM et caoutchouc de silicone de haute qualité pour garantir une étanchéité stable sur une large plage de températures.
Pièces mécaniques : manchon de dégagement en POM moulé avec précision, écrou de verrouillage et clip de verrouillage, combinés à un circlip en acier inoxydable pour des performances mécaniques fiables.
Chaque embout FCST-GSAE est conçu et testé pour répondre aux exigences exigeantes des installations de télécommunications.
Construction | Description |
Tube au connecteur | HDPEMicroduct (DB | DI | TW) |
Fluide | Air avec système de soufflage |
Pression de travail | 20 barres |
Pression d"éclatement | 25 bar |
Durée de vie estimée | 25 ans |
Scellage | Jusqu"à 0,5 bar |
Température d"installation | -20°C à +50°C |
Température de fonctionnement | -40°C à +70°C |
Température de transport et de stockage | -40°C à +70°C |
Force d"insertion | Taille≤12 mm,≤ 50 N | Taille≥14mm,≤ 120 N |
Résistance aux chocs | 1,5J |
Selon les normes | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
Chaque embout FCST-GSAE est conçu et testé pour répondre aux exigences exigeantes des installations de télécommunications. Applications typiques
Les embouts FCST-GSAE sont largement utilisés dans :
Réseaux d"accès FTTx
Armoires de distribution fibre
Répartiteurs optiques (ODF)
Systèmes de microconduits souterrains
Installations de fibres soufflées à l"air
Regards et regards télécom
Points d"accès clients
Routage fibre du centre de données
Les produits FCST-GSAE sont fabriqués sous un contrôle de qualité strict et testés par rapport aux normes de télécommunications internationalement reconnues, notamment :
Normes |
EN 61300-2-26 : Brouillard salin |
EN 61300-2-33 : Réentrées |
EN 61300-2-10 : Résistance à l"écrasement |
EN 61300-3-1 : Aspect visuel |
EN 61300-2-4 : Rétention des microducs |
EN 61300-2-34 : Résistance chimique |
EN 50411-2-8 : Annexe E : Force d"insertion |
EN 61386-22 : Test au fil incandescent à 750°C |
EN 60794- 1-2 : 2003, Méthode E4 : impact |
EN 50411-2-8 : Annexe D : Test d"installation |
EN 61300-2-22 : Changement de température |
EN60794-1-2 Méthode E1. Résistance à la traction |
EN 61300-2-38 : 2006, méthode B : perte de pression |
EN 50411-2-8 : Annexe C : Résistance aux hautes pressions |
EN 61300-2-23 : 1997, méthode 2 : immersion dans l"eau |
EN 61386-24 : Systèmes de conduits enterrés |
EN 61300-2-38:2006, Méthode A : Performance d"étanchéité |
La série FCST-GSAE couvre les tailles de microconduits les plus couramment utilisées dans le monde
Modèle | D(mm) | UN(mm) | L (mm) | Poids (g) | Plage de blocage des câbles (mm) |
GSAE7 | 7 | 15,2 ± 0,2 | 33,5 ± 1,0 | 7,1 ± 0,1 | 1,5 ~ 3 |
GSAE12 | 12 | 21,5 ± 0,2 | 50,0 ± 1,0 | - | 6,0 ~ 8,0 |
GSAE12.7 | 12.7 | 21,5 ± 0,2 | 50,0 ± 1,0 | - | 4,0~6,0/6,0~8,0/8,0~9,5 |
GSAE14 | 14 | 23,5 ± 0,2 | 47,5 ± 1,0 | - | 4,0~6,0/6,0~8,0/8,0~9,5/9,5~11,5 |
GSAE16 | 16 | 25,3 ± 0,2 | 60,0 ± 1,0 | 30,8 ± 0,1 | 6,0~8,0/8,0~10,5 |
*Remarque : Pour d’autres tailles, veuillez contacter le service commercial.
