Aperçu du produit

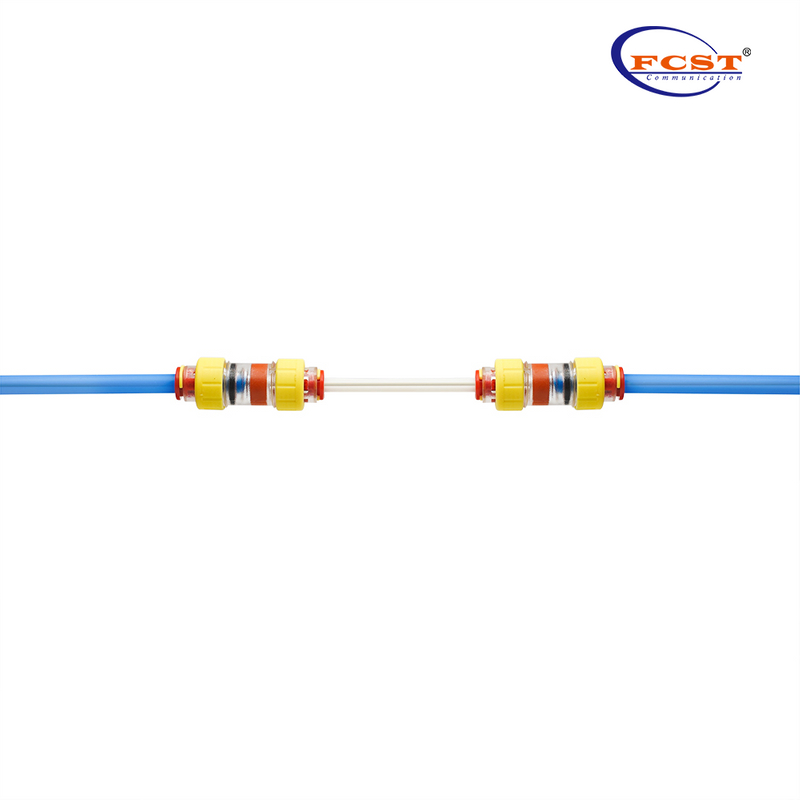

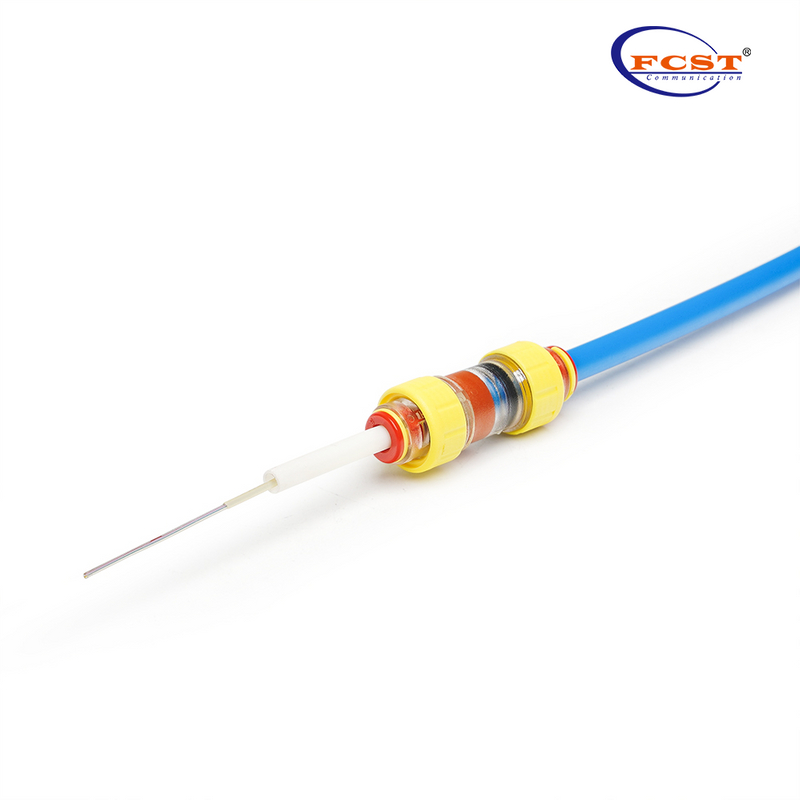

Ce réducteur de micro-conduit à bloc gaz-eau est utilisé pour empêcher le liquide de circuler entre les micro-conduits connectés à
point de transformation. Ainsi, évitez que du fluide (gaz) ne pénètre dans les micro-conduits et ne les endommage
Avantages du produit
Pour microducs de 5 à 8 mm.

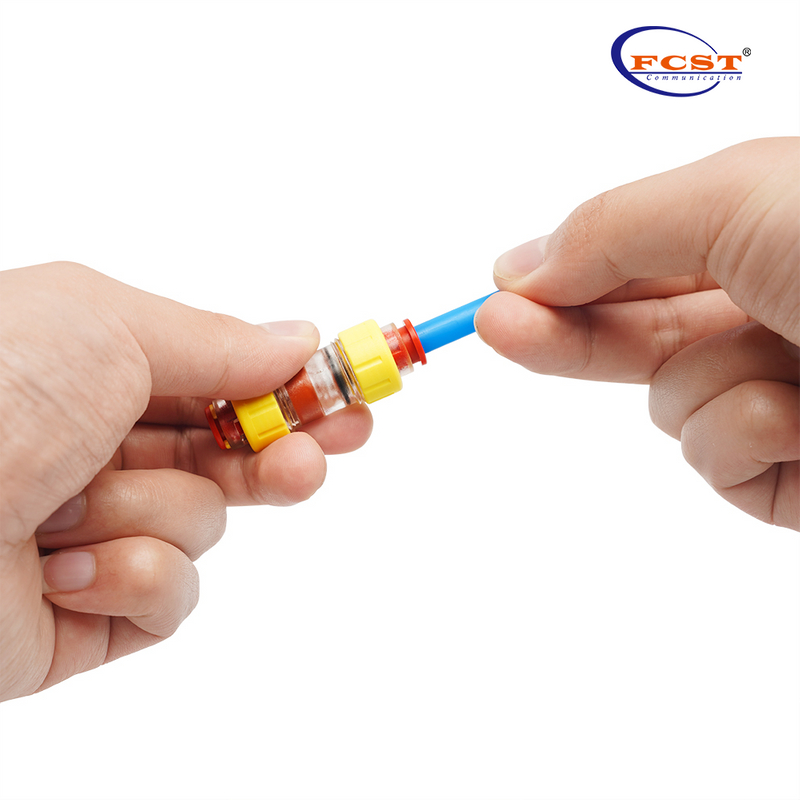

Installation facile 'push-in '.
Corps transparent limpide cristallin.
95% du matériau est en non-métal.
Testé conformément à EN 50411-2-8: 2009.

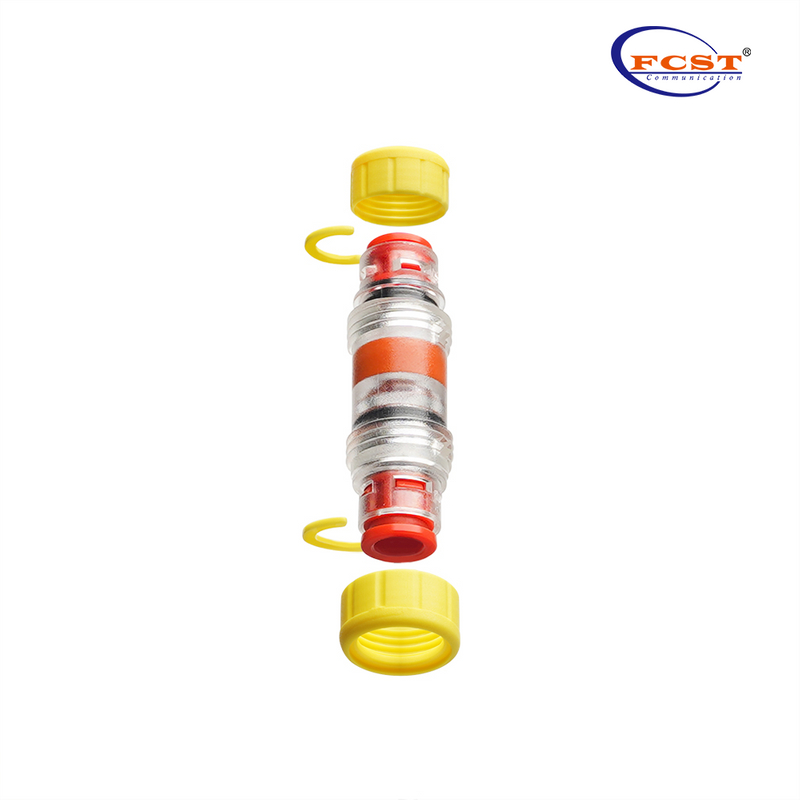

Anneaux de verrouillage pour éviter le retrait accidentel du connecteur.
Joint étanche au gaz et à l'eau à l'intérieur des microconduits avec installation.
Spécifications du produit
| Construction | Description |
| Tube au connecteur | Microduc PEHD (DB | DI | TW) |
| Fluide | Air avec système de soufflage |
| Pression de travail | 20 barres |
| Pression d'éclatement | 25 bar |
| Durée de vie estimée | 25 ans |
| Classe de protection | IP68 |
| Test d'infiltration d'eau | 0,5 bar pendant 168 heures |
| Température d'installation | -15°C à +45°C |
| Température de fonctionnement | -15°C à +45°C |
| Température de transport et de stockage | -15°C à +45°C |
| Force d'insertion | Taille≤12mm,≤ 50 N |
| Résistance aux chocs | 1.5 |
| Selon les normes | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
| EN 60529 | IP68 |
| EN 61300-2-26 | Brume salée |
| EN 61300-2-33 | Réentrées |
| EN 61300-2-10 | Résistance à l'écrasement |
| EN 61300-3-1 | Apparence visuelle |
| EN 61300-2-4 | Rétention des microduits |
| EN 61300-2-34 | Résistance chimique |
| EN 50411-2-8 | Annexe E : Force d'insertion |
| EN 61386-22 | Test au fil incandescent à 750°C |
| EN 60794-1-2 | 2003, Méthode E4 : impact |
| EN 50411-2-8 | Annexe D : Test d'installation |
| EN 61300-2-22 | Changement de température |
| EN60794-1-2 | Méthode E1. Résistance à la traction |
| EN 61300-2-38 | 2006, méthode B : perte de pression |
| EN 50411-2-8 | Annexe C : Résistance aux hautes pressions |
| EN 61300-2-23 | 1997, Méthode 2 : Immersion dans l’eau |
| EN 61386-24 | Systèmes de conduits enterrés sous terre |
| EN 61300-2-38 | 2006, Méthode A : Performance d’étanchéité |

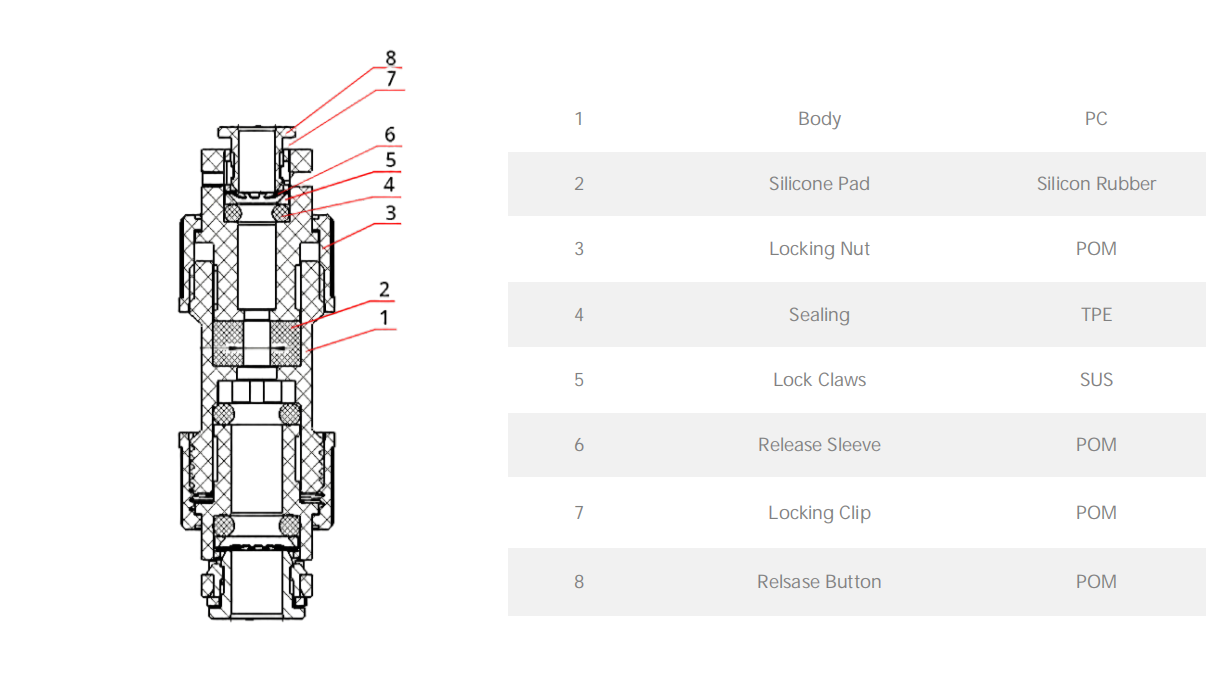

Matériau du produit

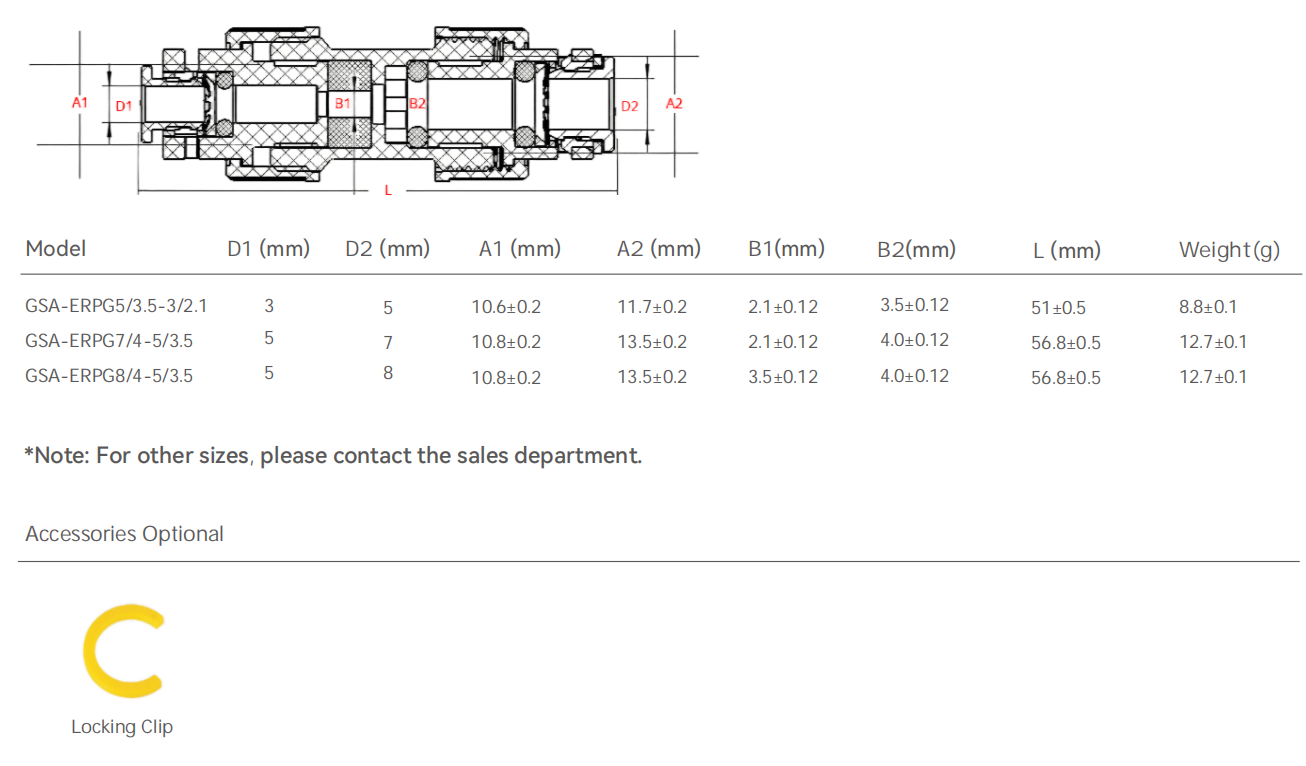

Informations de commande
