Connecteur de tuyau à noyau de silicium HDPE FCST-SDC5
FCST
FCST-SDC5 HDPE Silicon Core Pipe Connector
Avantages du produit
l coupleur de conduit en PEHD deux microconduits qui ont le même diamètre extérieur.
l Une conception de raccord de tuyau en PEHD pour une installation rapide et facile.
Spécifications du produit
Construction | Description |
Nom de produit | Connecteur de tuyau à noyau de silicium HDPE FCST-SDC5 |
Matériel | FCST-FDS-GA /B Corps : P E FCST-FDS-G- C/FCST-SDC Corps : ABS |
Couleur du produit | Noir, blanc, bleu (prend en charge les couleurs personnalisées) |
Taille du produit | 32/26 、40/33 、46/38 、50/42 、60/50 、63/54 |
Norme de référence | JT/T496-2004 、Q/KL020-2005 |
Apparence | Surface brillante, pas d'impuretés, pas de flash, pas de bulles, pas de fissures, filetage complet. |
Force de connexion (sous état serré) | 32/ 26mm ：≥ 4300N 32/28mm ：≥ 4300N 40/33mm ：≥ 6700N 46/38mm ：≥ 8000N |
Poids （ g ） | 194（ 40/33mm ） |
Résistance aux hautes températures | -40℃ ~ + 65 ℃ |
Taille du produit

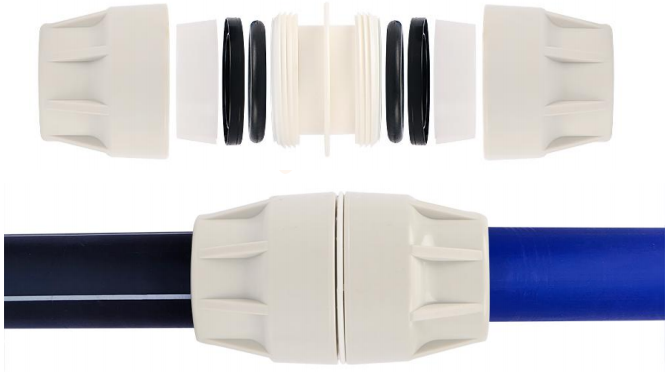

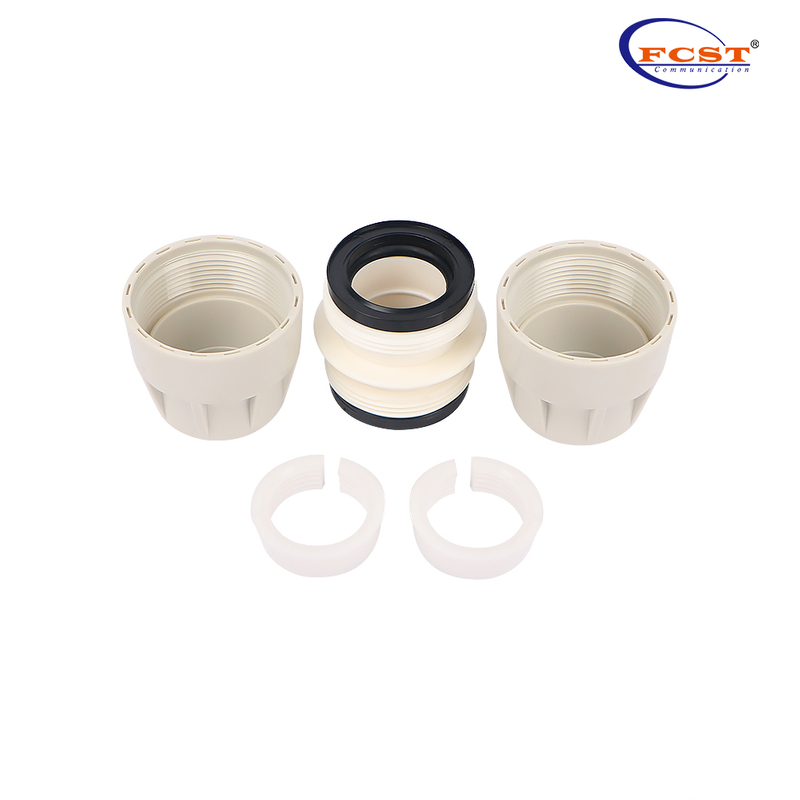

Structure du produit
Séquence de connexion :
Embout, collier élastique, joint, bague d'étanchéité en caoutchouc, vis de connexion, bague d'étanchéité en caoutchouc, joint, collier élastique, embout
FCST- SDC5 -40/33 mm
Installation
l 1. Coupez les deux extrémités du tube central en silicone à plat et propres ;
l 2. Assemblez le connecteur de tuyau en PEHD dans l'ordre de connexion ;
l 3. Serrez avec les outils spéciaux fournis avec ces raccords HDPE pour garantir que la séquence d'assemblage est correcte, et lorsque le serrage est en place (Remarque : pas besoin d'utiliser des outils après avoir brûlé dans le processus de serrage), les performances d'étanchéité du joint atteignent un bon état ;
l 4.Le connecteur de tuyau HDPE peut être démonté et assemblé plusieurs fois. Après une longue utilisation, démontez le joint et réinstallez-le, veuillez vérifier soigneusement l'efficacité de la bague d'étanchéité Sex. Si des dommages sont constatés, il doit être remplacé.
