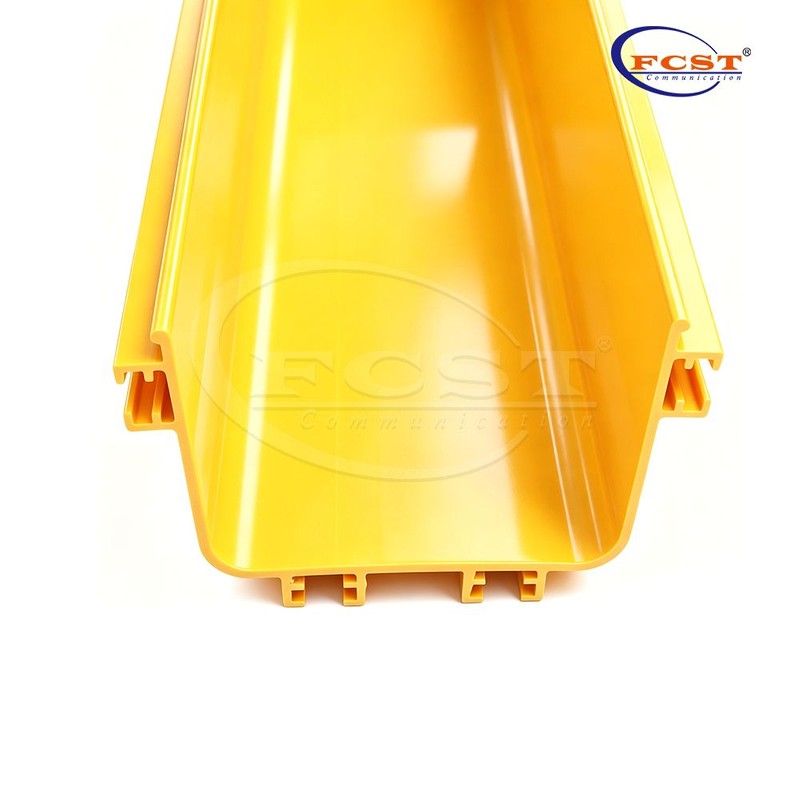

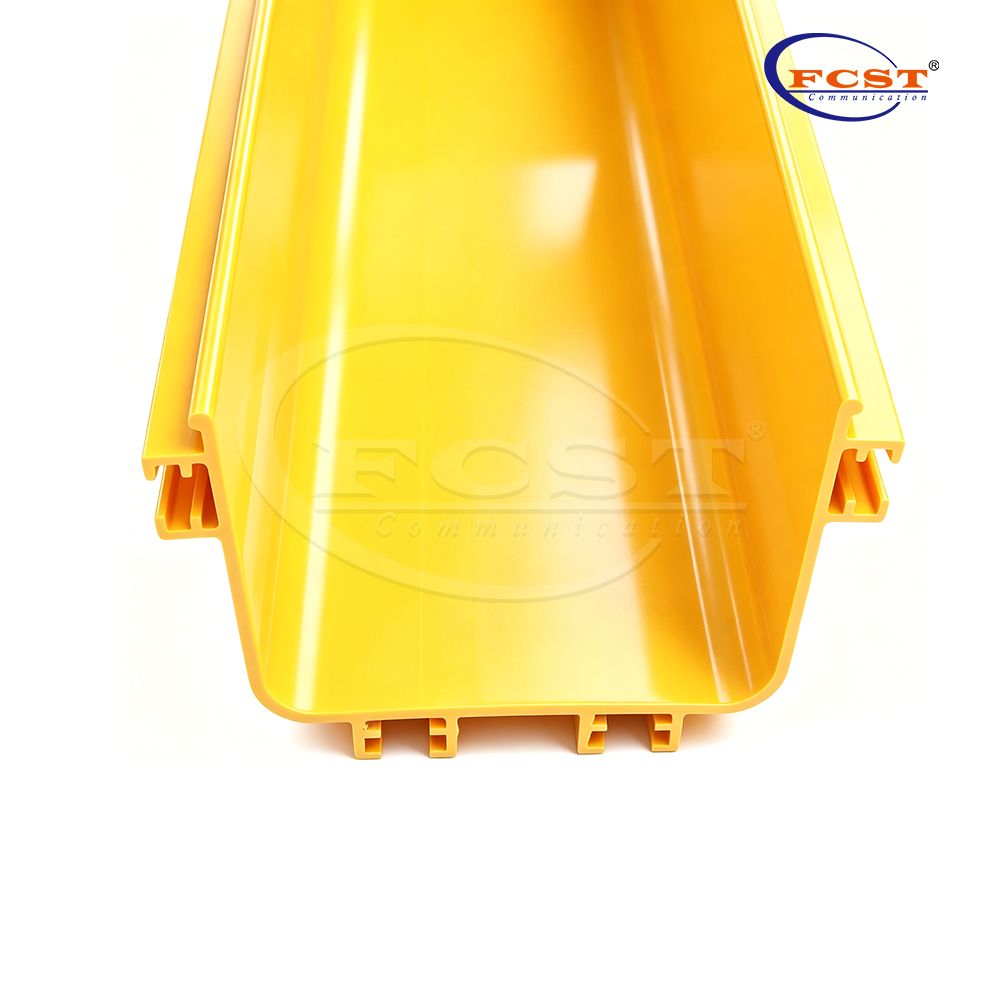

FCST-CR120 Chemin de câbles en fibre de style ouvert de 120 mm pour centres de données

Aperçu du produit

Le chemin de câbles à fibre FCST-CR120 est un canal de câblage de style ouvert de 120 mm de large et 2 000 mm de long conçu pour les centres de données et les salles d"équipement. Il achemine, gère et protège les cordons de brassage et les tresses de fibre optique au-dessus des armoires ou entre les racks. Le système modulaire prend en charge les sections droites, les coudes, les tés et les croix pour les configurations complexes de routage de fibres. Il est disponible en PVC ou PC+ABS, en 2,5 mm ou 3,0 mm d"épaisseur, et répond aux exigences ignifuges UL94-V0.

Principales fonctionnalités

• Largeur de 120 mm pour une densité de câble plus élevée – Section interne plus grande que les systèmes de chemins de câbles de 50 mm, adaptée au routage de fibres haute densité.

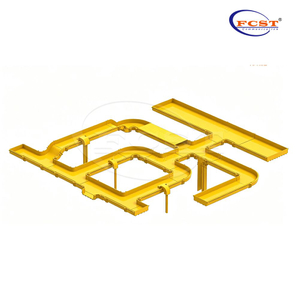

• Système de chemin de roulement modulaire – Compatible avec les sections droites, les coudes, les tés et les croix pour une conception d"aménagement flexible.

• Matériau ignifuge UL94-V0 – Disponible en PVC ou PC+ABS pour répondre aux exigences de sécurité incendie dans les locaux techniques.

• Deux options d"épaisseur – Sélectionnez une épaisseur de paroi de 2,5 mm ou 3,0 mm en fonction des exigences de charge et d"installation.

• Accès de style ouvert – Prend en charge le routage organisé et la gestion en couches des cordons de brassage et des tresses de fibre.

• Longueur standard de 2 000 mm – Réduit le nombre de joints et simplifie l"installation sur de longues distances.

• Fabrication ISO 9001 – Produit selon un système de gestion de la qualité ISO 9001.

Spécifications du produit

Applications

• Câblage fibre optique du centre de données au-dessus des armoires

• Acheminement des fibres de la salle d"équipement entre les racks

• Gestion des cordons de brassage en fibre haute densité et des tresses

• Dispositions de routage de fibre modulaires nécessitant des sections droites, des coudes, des tés ou des croix

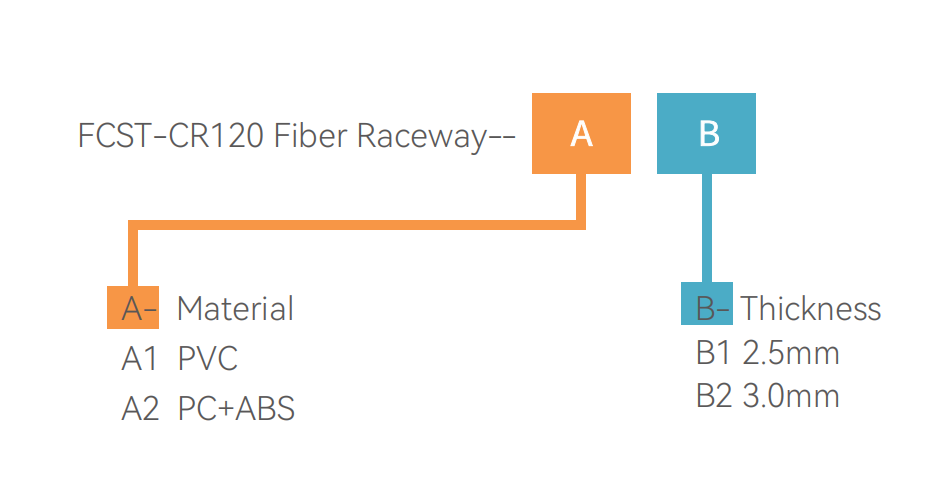

Informations de commande

*Remarque : Le modèle spécifié est déterminé en fonction des configurations facultatives. Par exemple : FCST-CR100 Fibre Raceway--A1-B1.

FAQ

Q1 : À quoi sert le chemin de roulement en fibre FCST-CR120 ?

R : Il s"agit d"un support de câblage de style ouvert utilisé dans les centres de données et les salles d"équipement pour acheminer, gérer et protéger les cordons de brassage et les tresses de fibre optique, généralement installés au-dessus des armoires ou entre les racks.

Q2 : Quelles options de matériaux et d’épaisseur sont disponibles ?

R : Le chemin de câbles est disponible en PVC (A1) ou PC+ABS (A2) et en 2,5 mm (B1) ou 3,0 mm (B2) d"épaisseur.

Q3 : Comment la largeur de 120 mm se compare-t-elle aux systèmes de chemins de roulement de 50 mm ?

R : La largeur de 120 mm offre une section transversale interne plus grande pour une densité de câble à fibre optique plus élevée. Le tableau des capacités de routage répertorie jusqu"à 955 fibres de 2 mm à 50 % de remplissage et 1 433 fibres de 2 mm à 75 % de remplissage.

Q4 : Prend-il en charge différentes directions de mise en page ?

R : Oui. La conception modulaire permet un assemblage avec des sections droites, des coudes, des tés et des croix pour s"adapter à des configurations complexes.

Q5 : Quel est le taux de remplissage recommandé ?

R : Pour une installation pratique, un remplissage de 50 à 75 % est recommandé. Le chiffre de remplissage à 100 % est un maximum théorique et n"est pas recommandé pour une utilisation normale.
