FCST-2ERS
FCST
FCST-2ERS
100

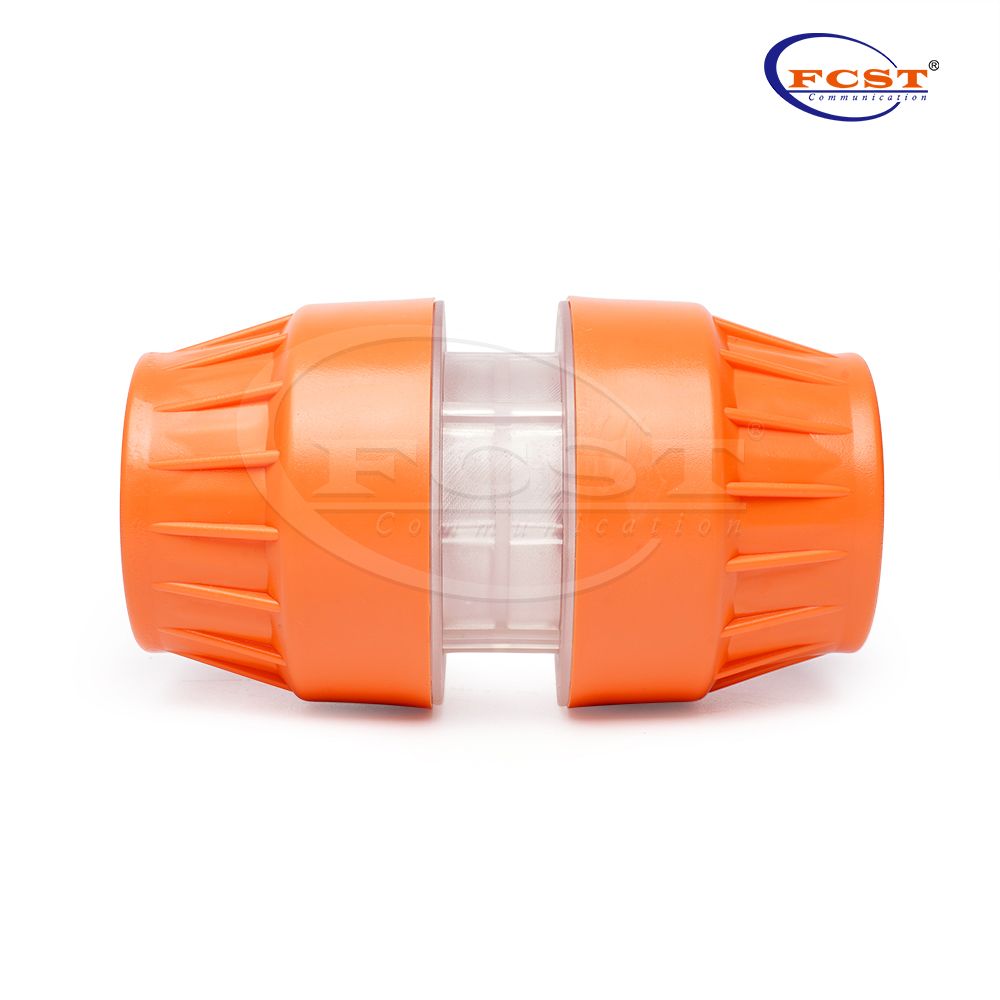

Le coupleur de conduit à ajustement rapide FCST-2ERS est conçu pour joindre des conduits en PEHD dans une installation de câbles souterrains.
Il prend en charge à la fois le tirage et le jet de câbles et utilise une connexion par pression qui ne nécessite aucun outil spécial. L"anneau autobloquant sécurise le conduit, tandis que le joint torique en EPDM pré-lubrifié assure une étanchéité à l"eau et à l"air.
Le coupleur est disponible pour les tailles nominales de conduits en PEHD de 1,00", 1,25", 1,50" et 2,00".
Pour les systèmes de tuyaux en PEHD ayant le même diamètre extérieur nominal, une taille de coupleur correspondante peut s"adapter à différentes séries de tuyaux lorsque leur diamètre extérieur réel se situe dans la plage de fonctionnement spécifiée du coupleur. Ceci est utile lorsque différentes spécifications de tuyaux en PEHD sont utilisées dans la même taille nominale.

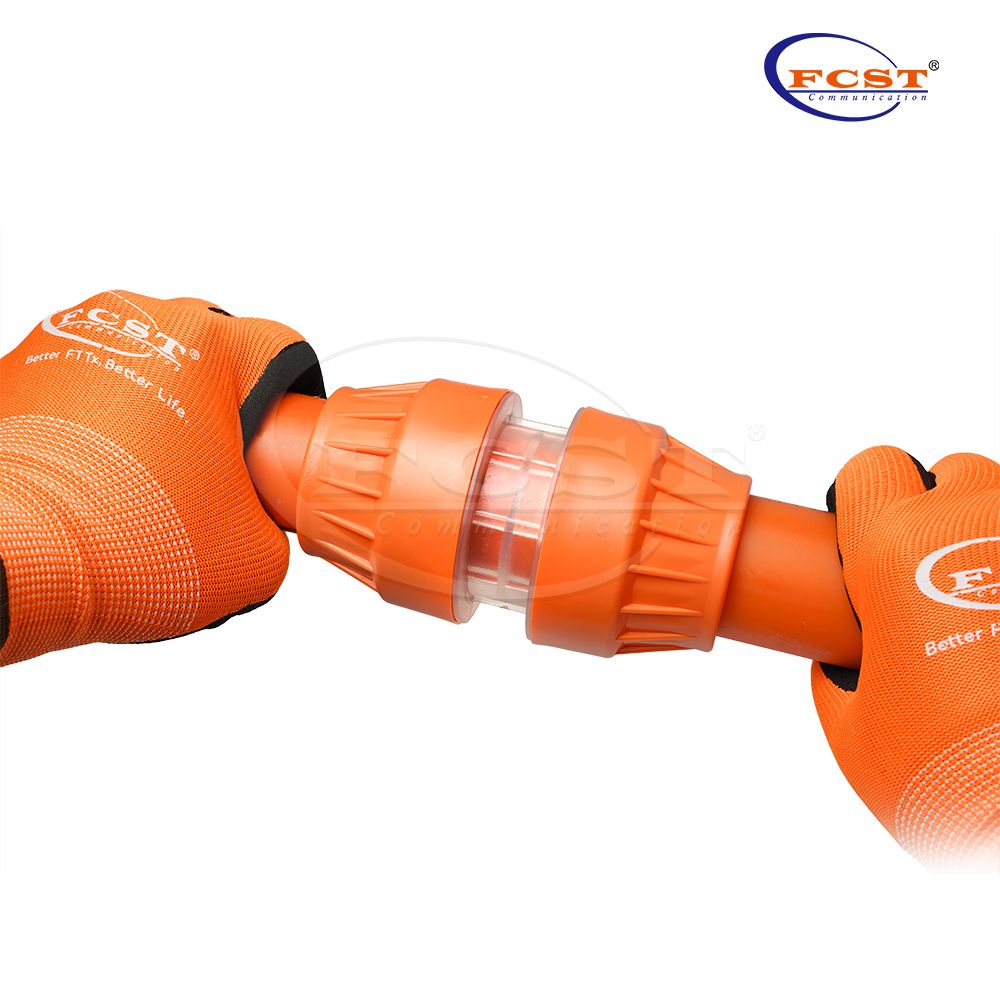

Insérez le conduit HDPE directement dans le coupleur pour créer une connexion verrouillée. Aucun outil spécial n"est requis, ce qui simplifie l"installation sur le terrain.
Le FCST-2ERS est spécifié pour les applications de tirage et de projection de câbles, ce qui le rend adapté à différentes méthodes d"installation de câbles souterrains.
La même taille de coupleur peut s"adapter à différentes séries de tuyaux en PEHD lorsqu"ils ont le même diamètre extérieur nominal et se situent dans la plage de fonctionnement spécifiée du diamètre extérieur.
Un joint torique en EPDM pré-lubrifié assure une étanchéité à l"eau et à l"air. Le produit a passé avec succès un test d"étanchéité à l"air à 250 PSI.

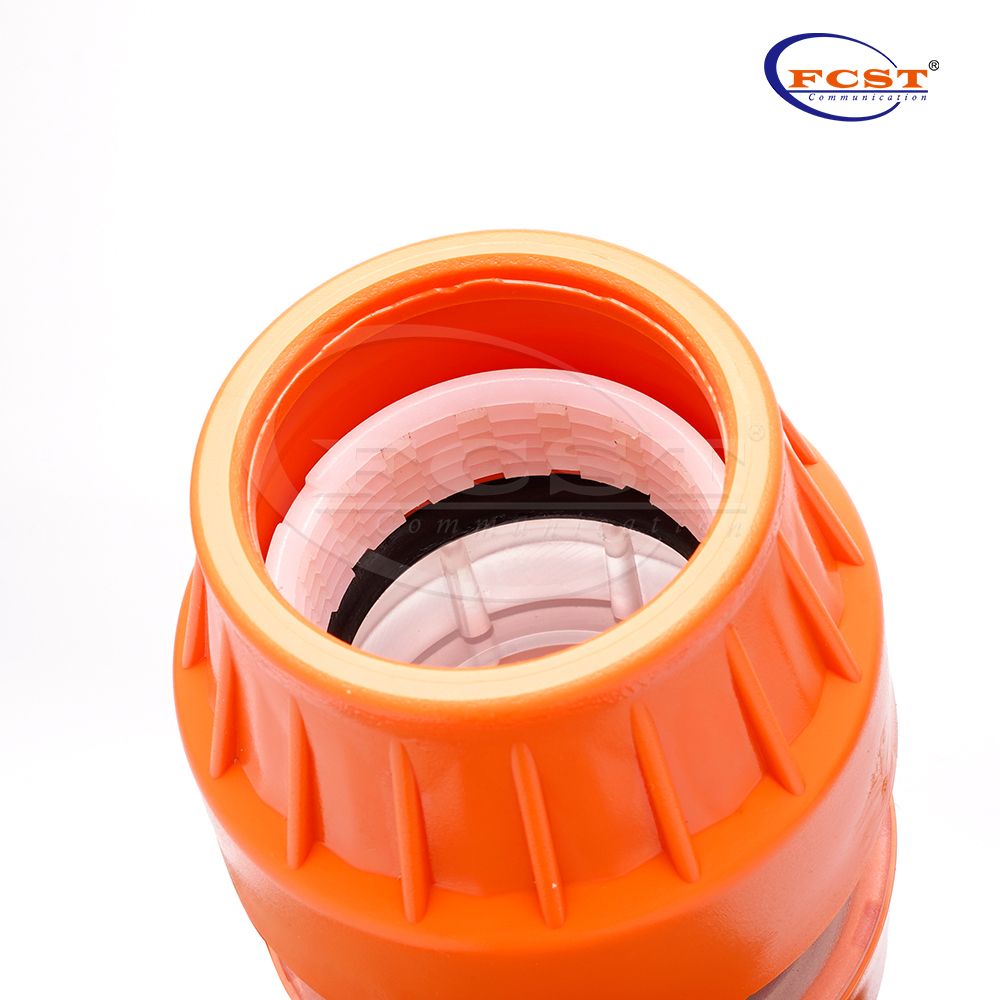

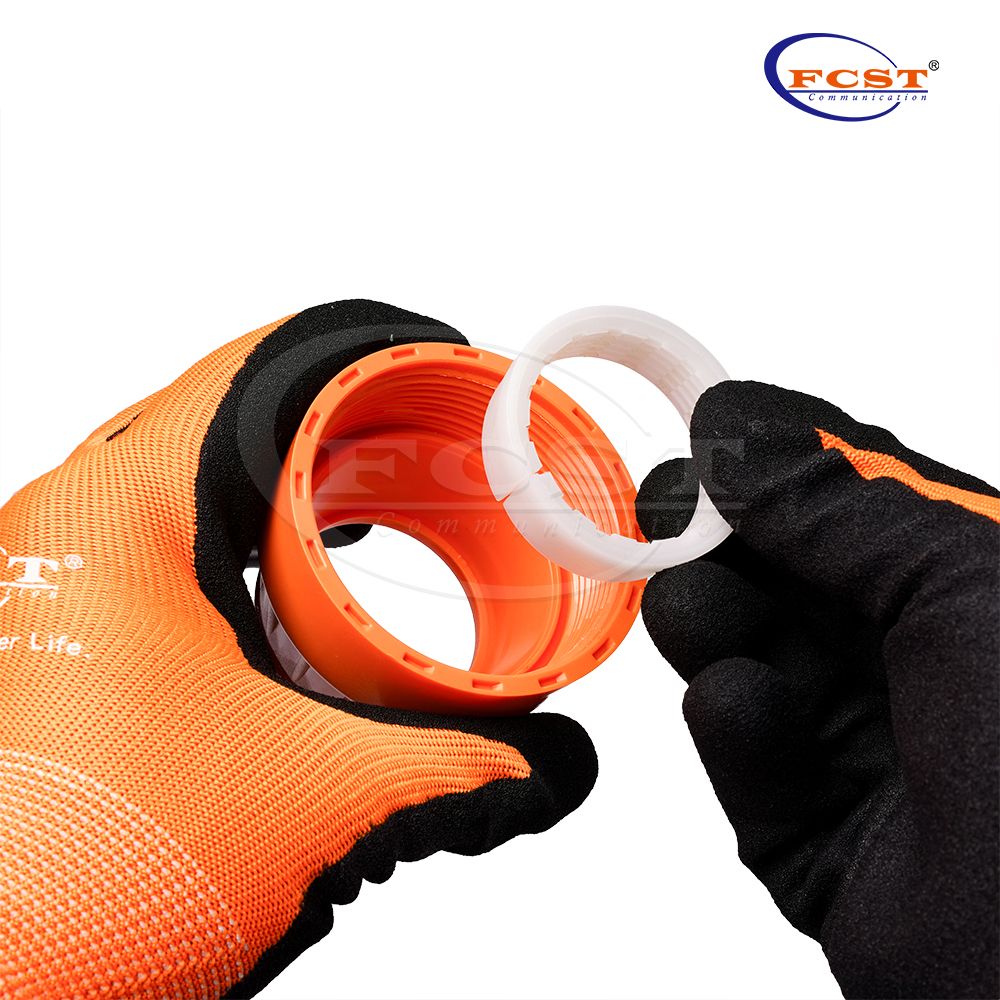

L"anneau autobloquant sécurise le raccordement du conduit tout en permettant de réintroduire le coupleur lorsque l"accès est requis.

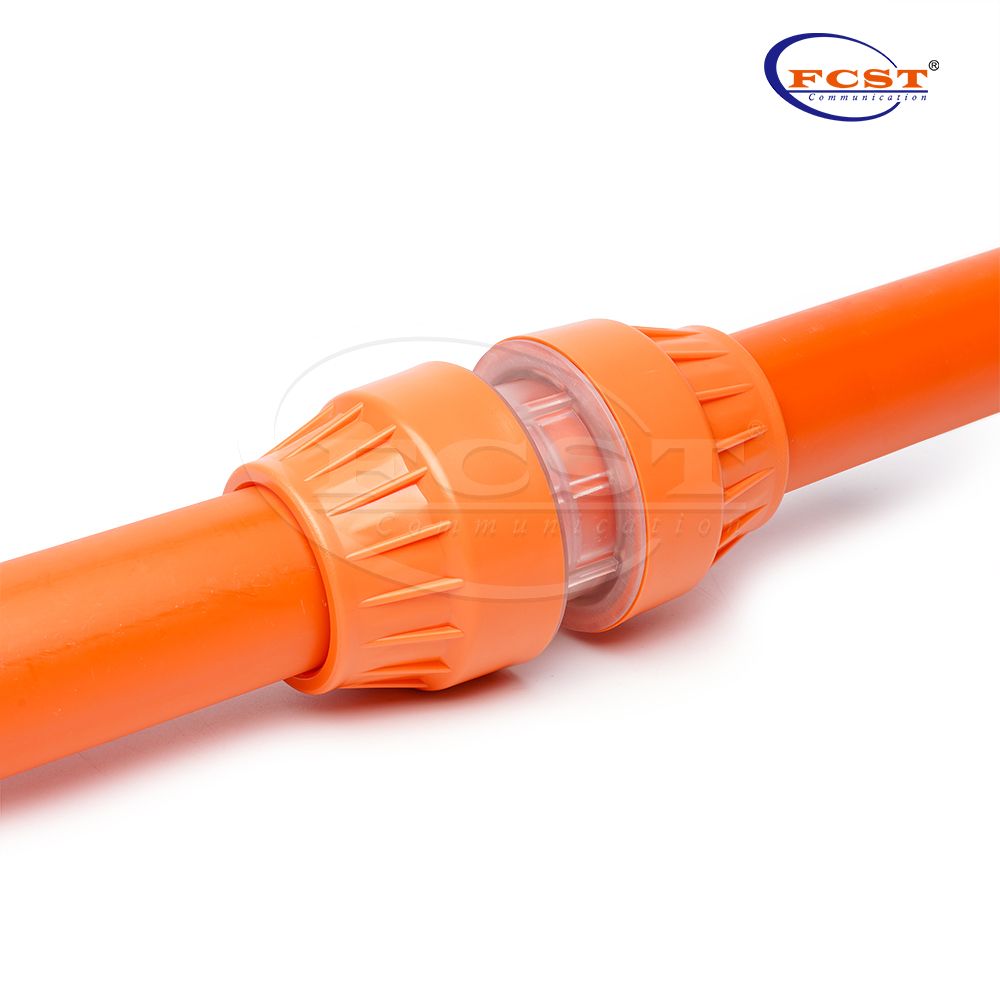

La section médiane transparente permet aux installateurs de voir la position du conduit pendant l"assemblage, réduisant ainsi les incertitudes lors de l"installation.

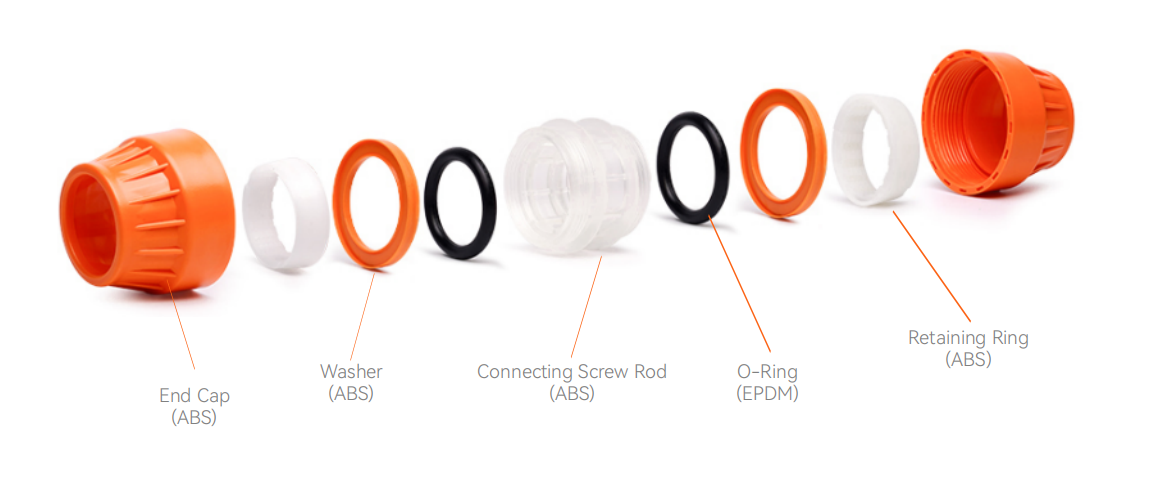

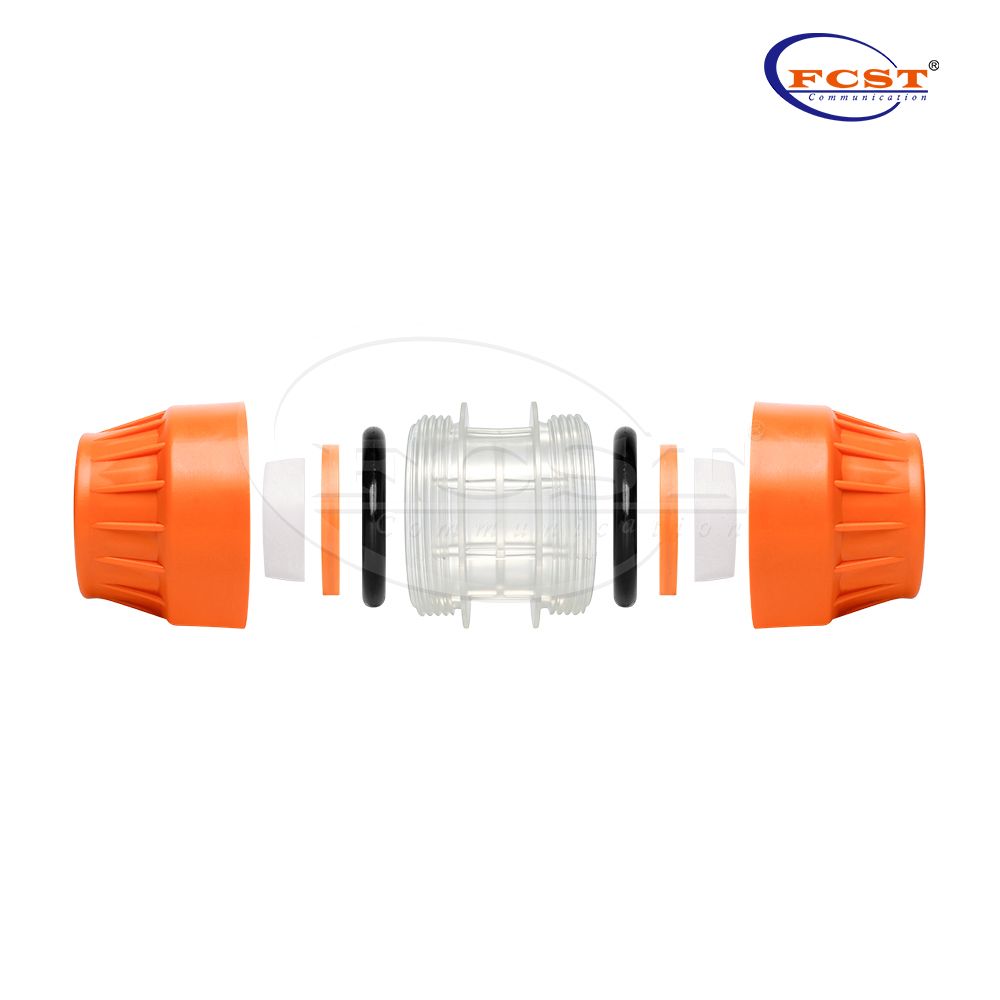

Le coupleur utilise un corps et des composants en ABS avec un joint torique en EPDM. Sa construction non métallique offre une résistance à la corrosion et des propriétés diélectriques pour les applications enterrées ou encastrées.
Construction | Description |
Matériel | Corps:ABS | Étanchéité : EPDM |
Norme de référence | JT/T496-2018、UL 514B / CSA C22.2 n° 18.3、NEMA TC 7、ASTM F2160 |
Max. Pression | 250PSI |
Informations de commande

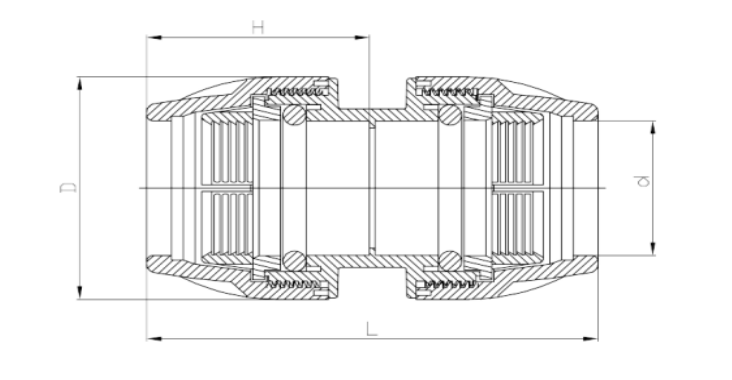

Modèle | D (mm) | Plage de fonctionnement OD (po) | DO nominale | Diamètre extérieur du conduit | Hauteur (po) | Poids (g) |
FCST-2ERS33.4(1.00") | 57,2 ± 0,5 | 1,305"~1,325" | 33,45 mm (1,00") | 33,45 mm (1,00") | 3,6 "(91,4 mm) | - |
FCST-2ERS42.2(1,25") | 72,3 ± 0,5 | 1,650"~1,670" | 42,20 mm (1,25") | 42,20 mm (1,25") | 5,0 "(127,0 mm) | 184,0 ± 0,1 |
FCST-ERS48.3(1.50") | 82,5 ± 0,5 | 1,890"~1,910" | 48,30 mm (1,50") | 48,30 mm (1,50") | 5,5 "(139,7 mm) | - |
FCST-ERS60.3(2.00") | 102,7 ± 0,5 | 2,365"~2,385" | 60,30 mm (2,00 ") | 60,30 mm (2,00 ") | 7,0 "(177,8 mm) | - |
La série FCST-2ERS est disponible pour des tailles nominales de conduits de 1,00", 1,25", 1,50" et 2,00". Chaque taille a une plage de travail OD spécifiée.
Oui, lorsque les séries de tuyaux ont le même diamètre extérieur nominal et que leur diamètre extérieur réel se situe dans la plage de fonctionnement spécifiée du coupleur.
Par exemple, les données HDPE 1" référencées montrent SDR 11, SDR 13,5, Schedule 40 et Schedule 80 avec une DE nominale de 1,315". Le coupleur FCST-2ERS 1" correspondant a une plage de fonctionnement OD de 1,305" – 1,325".
Oui. Le produit est spécifié pour les applications de tirage et de projection de câbles.
Non. La conception à emboîtement permet d’insérer le conduit directement dans le coupleur sans outils spéciaux.
Un joint torique en EPDM pré-lubrifié assure une étanchéité à l"eau et à l"air. Le produit a passé avec succès un test d"étanchéité à l"air à 250 PSI.
La fiche technique décrit la construction non métallique comme étant adaptée aux applications enterrées ou encastrées, avec une résistance à la corrosion et des propriétés diélectriques.
