FCST-TH-SMC15
FCST
FCST-TH-SMC15

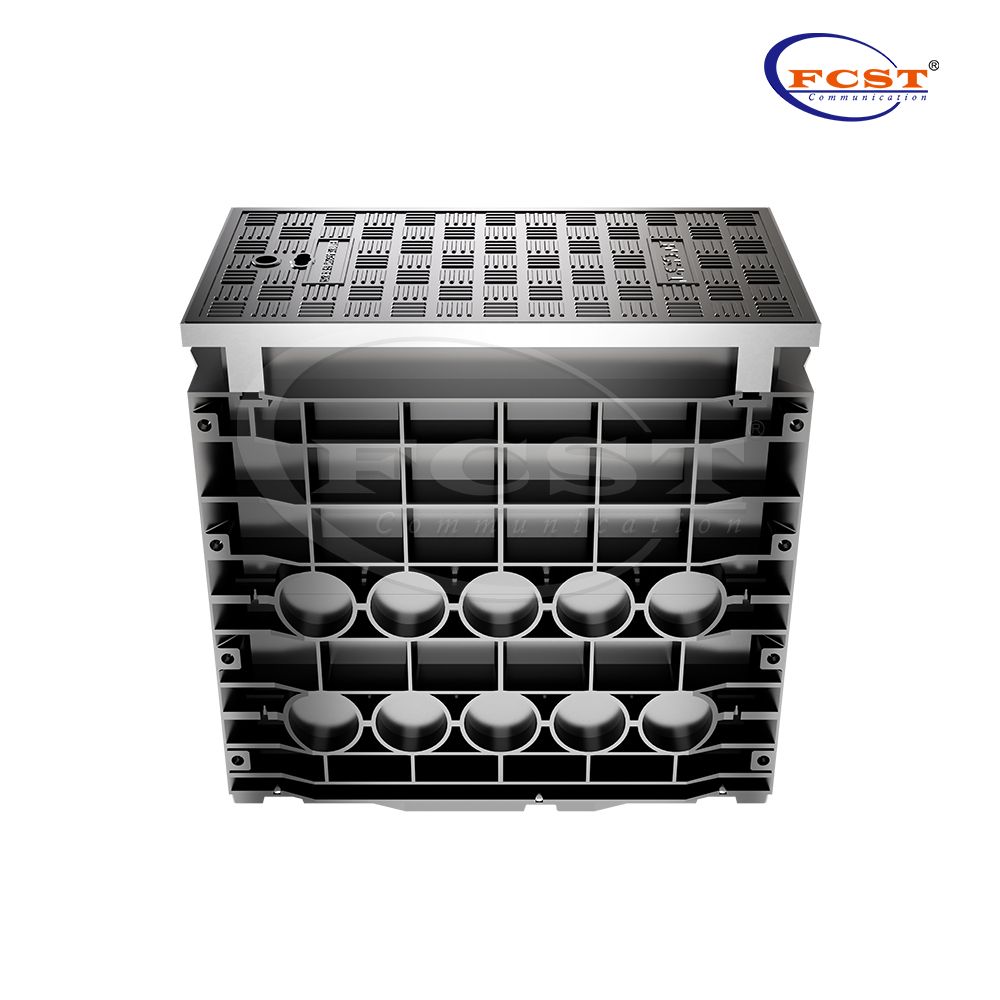

Le FCST-TH-SMC15 est une chambre d'égout composite modulaire pour télécommunications conçue pour les applications d'accès aux câbles et conduits souterrains.
Fabriquée à partir de matériaux composites SMC/BMC , la chambre offre une alternative légère aux chambres traditionnelles en briques. Sa conception modulaire en sections permet aux entrepreneurs d'ajuster la profondeur de la chambre sur site en empilant les sections en fonction de la profondeur d'enfouissement requise.
La chambre est conçue pour les applications de charge EN124 D400 et peut être utilisée dans les infrastructures souterraines de télécommunications, municipales, électriques, routières, d'eau et de drainage.
Avec des composants légers, des points d"entrée de conduits préformés et une méthode de construction modulaire, le FCST-TH-SMC15 contribue à simplifier l"installation et à réduire les besoins de main-d"œuvre sur site.
Le FCST-TH-SMC15 est conçu avec un niveau de charge de couvercle de trou d'homme EN124 D400 , ce qui le rend adapté aux applications d'infrastructures souterraines robustes.

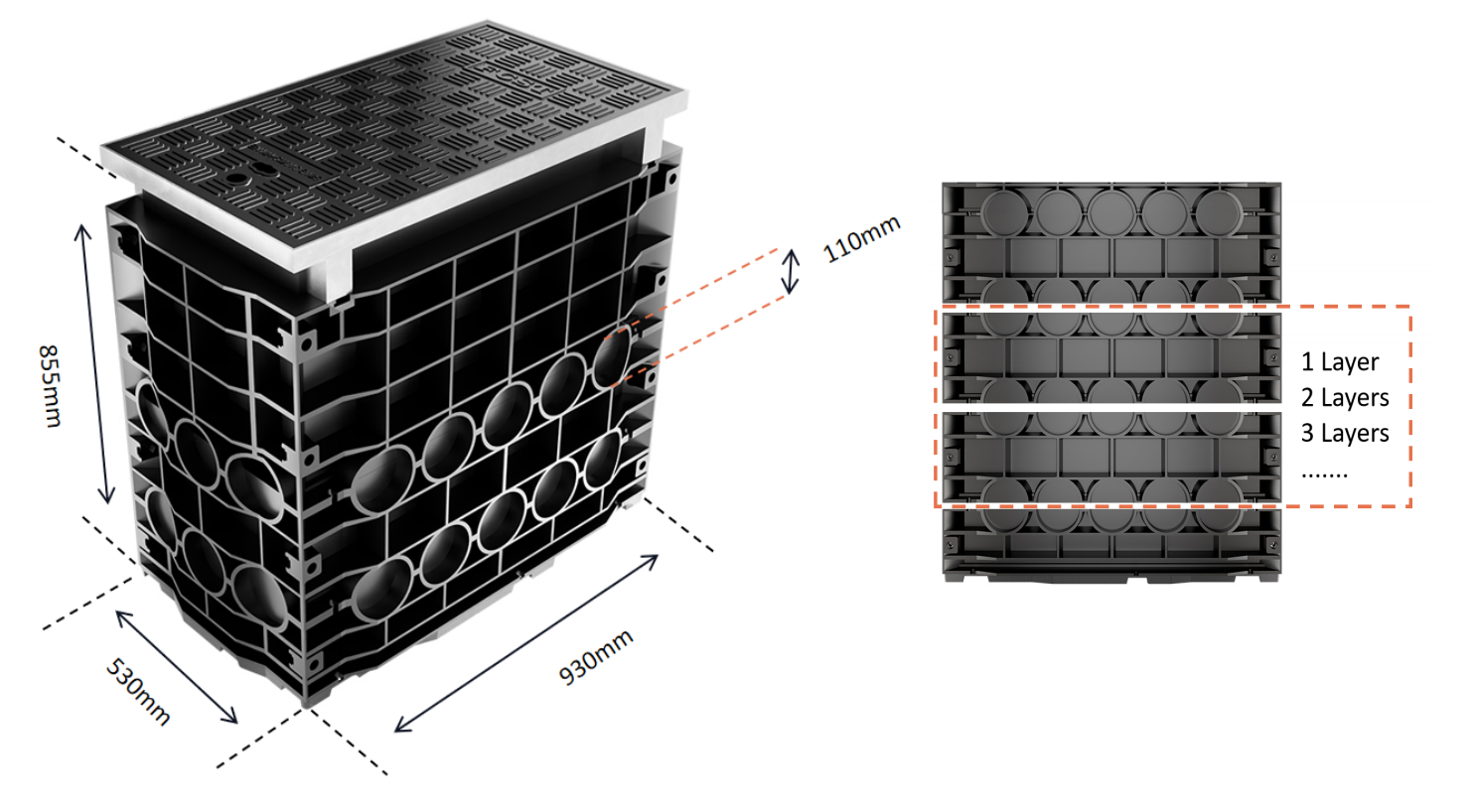

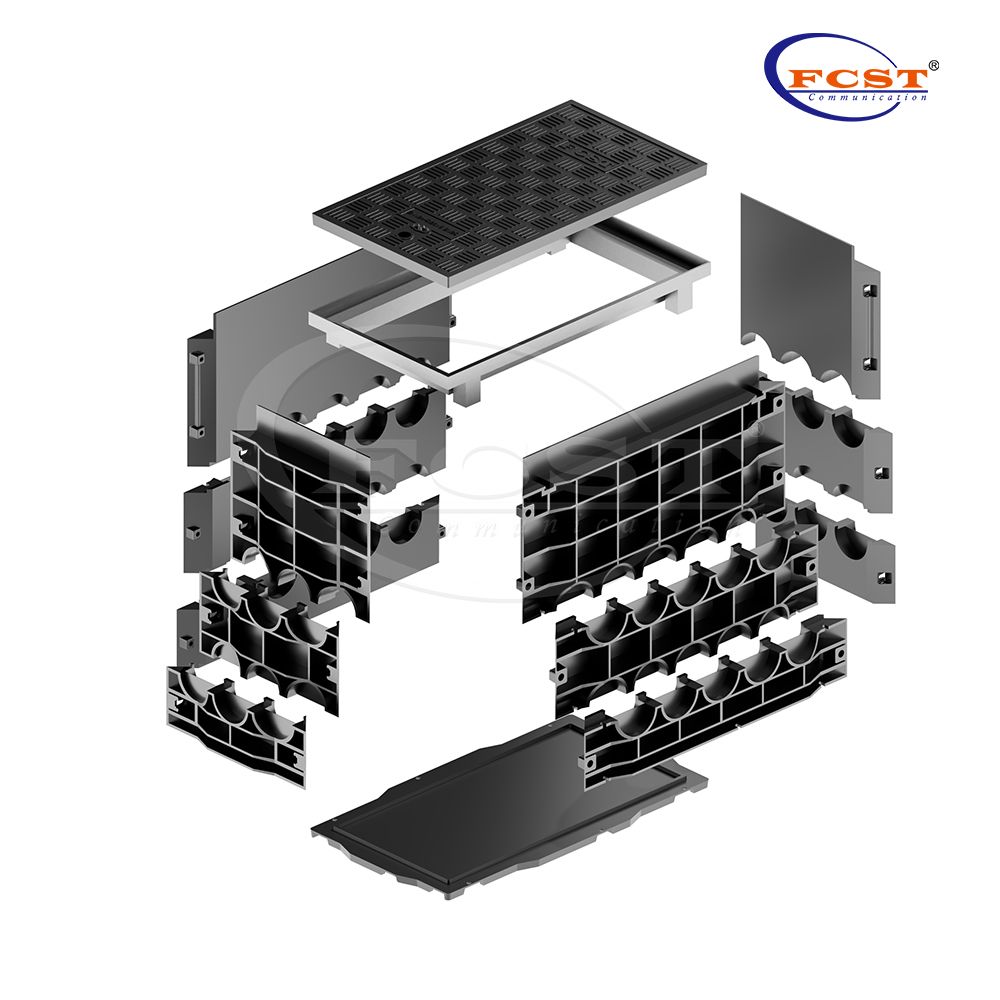

Les sections de chambre peuvent être empilées pour atteindre la profondeur d'installation requise . Cela permet aux entrepreneurs d'adapter la configuration de la chambre à différentes profondeurs d'enfouissement sans modifier la structure principale de la chambre.
La chambre utilise des matériaux composites SMC/BMC . Les composants individuels sont suffisamment légers pour être manipulés et assemblés manuellement sur site, ce qui contribue à réduire le besoin d'équipement de levage lourd.

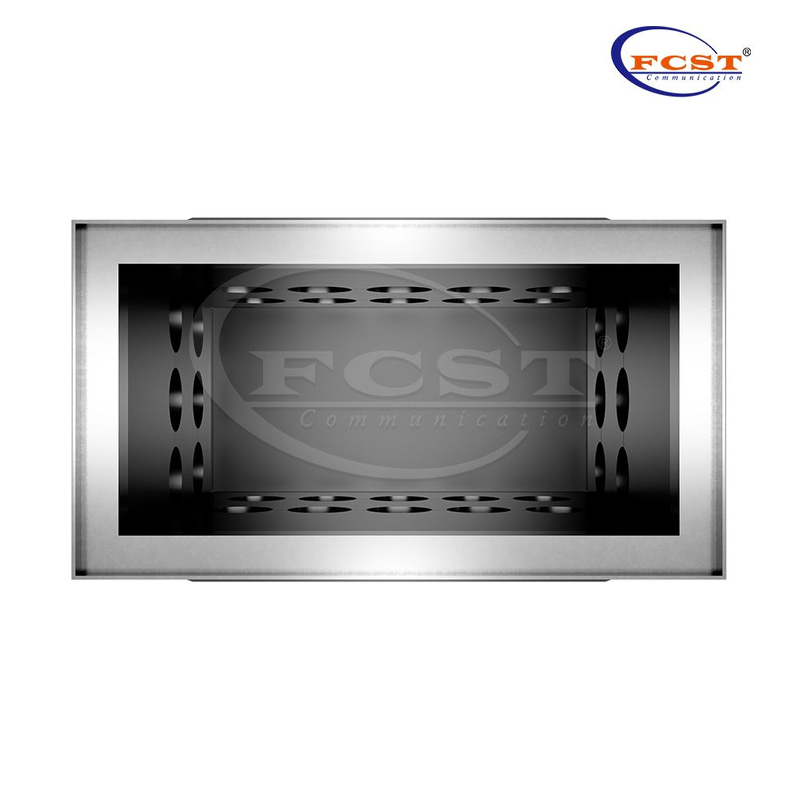

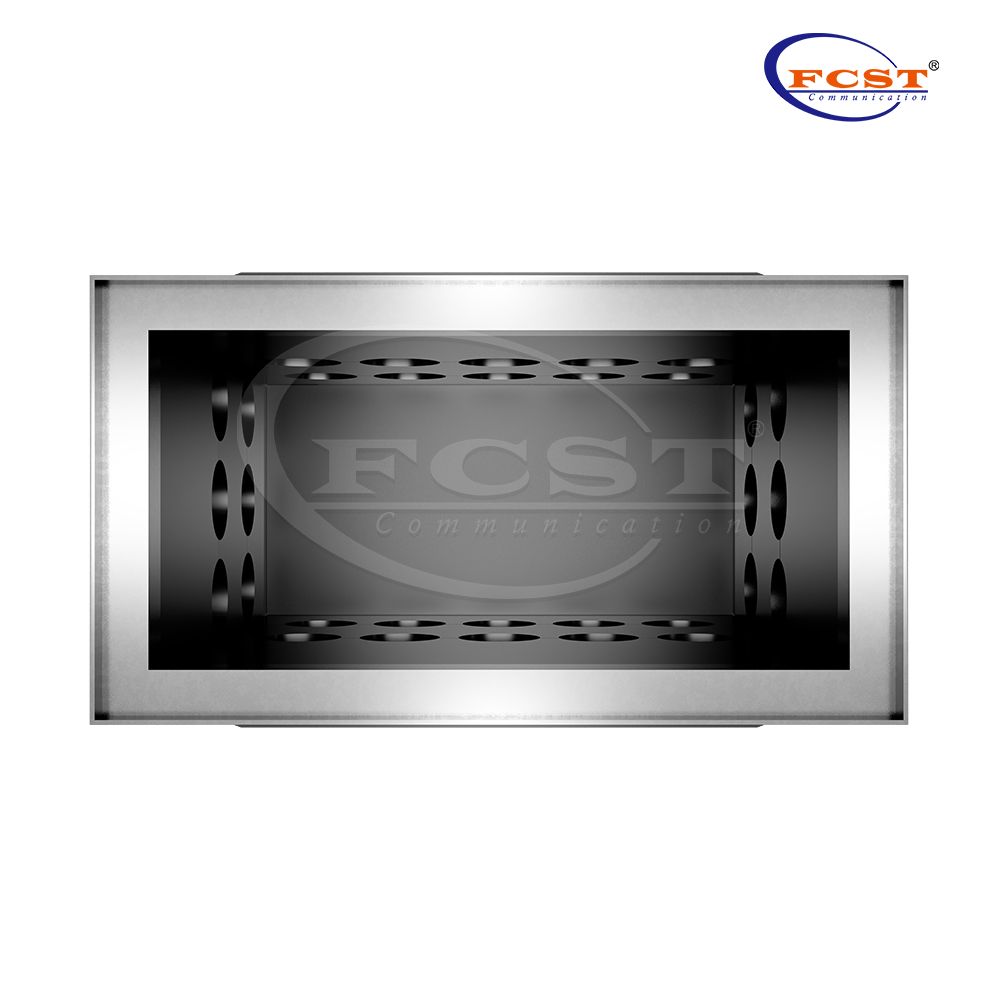

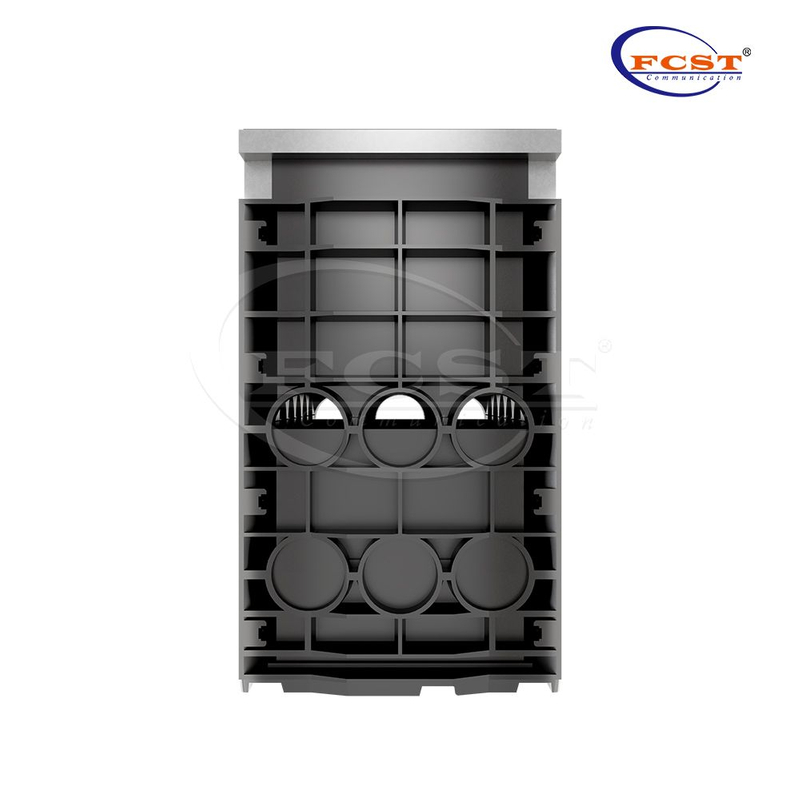

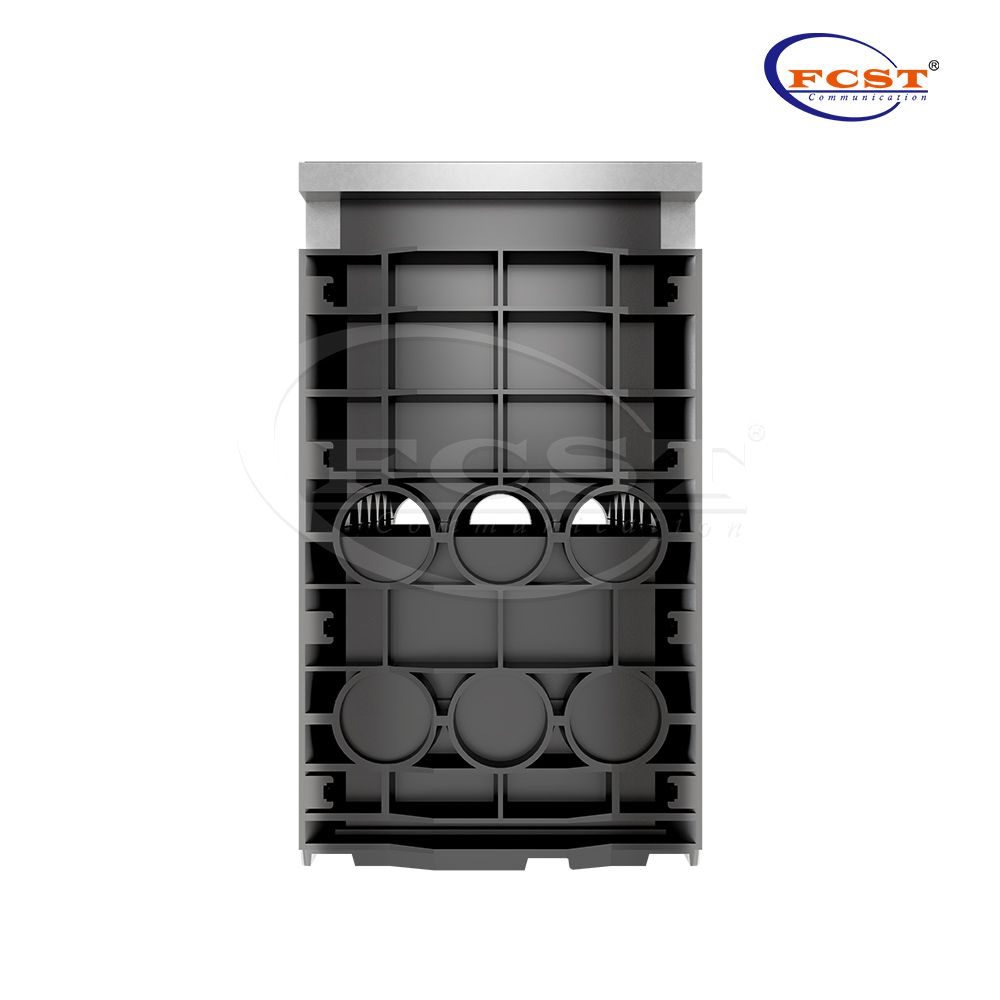

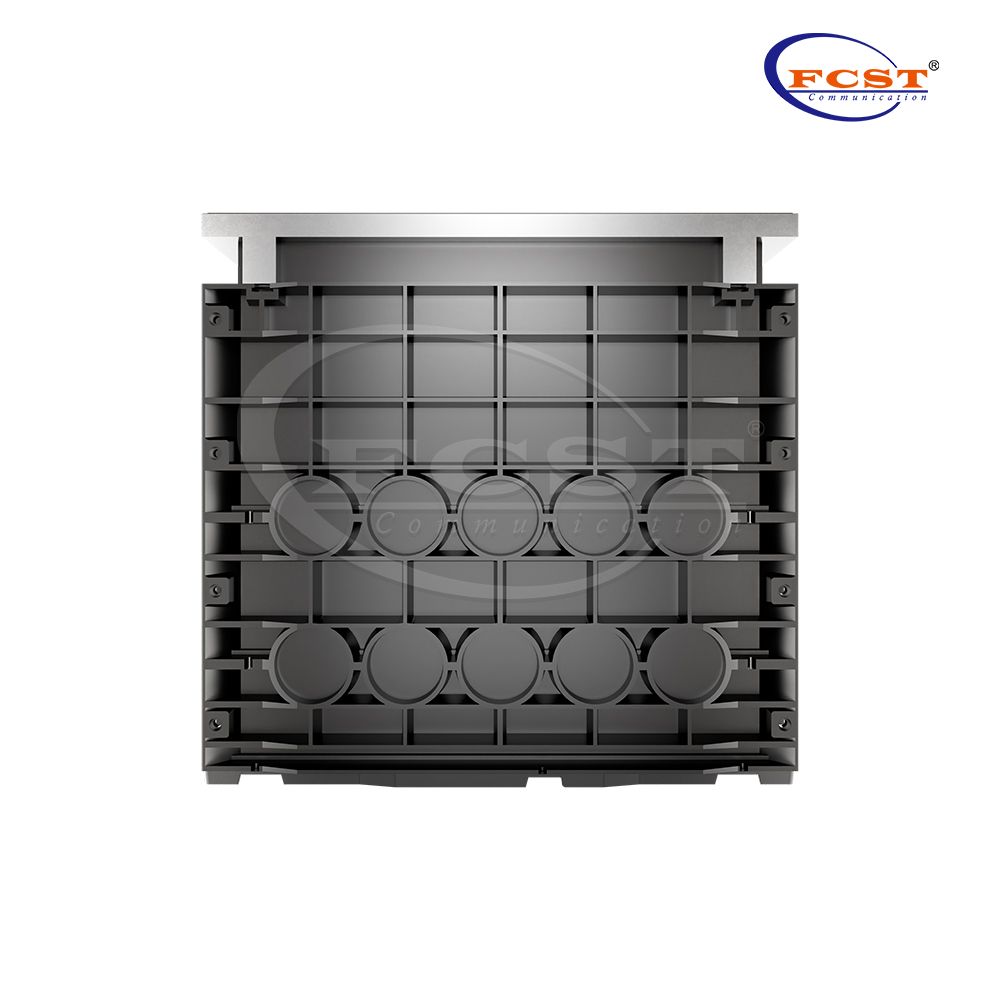

Les quatre côtés sont dotés d'ouvertures réservées allant jusqu'à 110 mm . Les ouvertures peuvent être ajustées lors de l'installation en fonction de la taille réelle des tuyaux en PEHD, des tuyaux en silicone ou des microconduits.
La structure modulaire préfabriquée évite la nécessité d'une construction traditionnelle en brique et de travaux en béton sur site. Selon les informations d'installation du FCST, la chambre complète peut être installée depuis l'excavation jusqu'à la remise en état en moins d'une heure , en fonction des conditions du site.

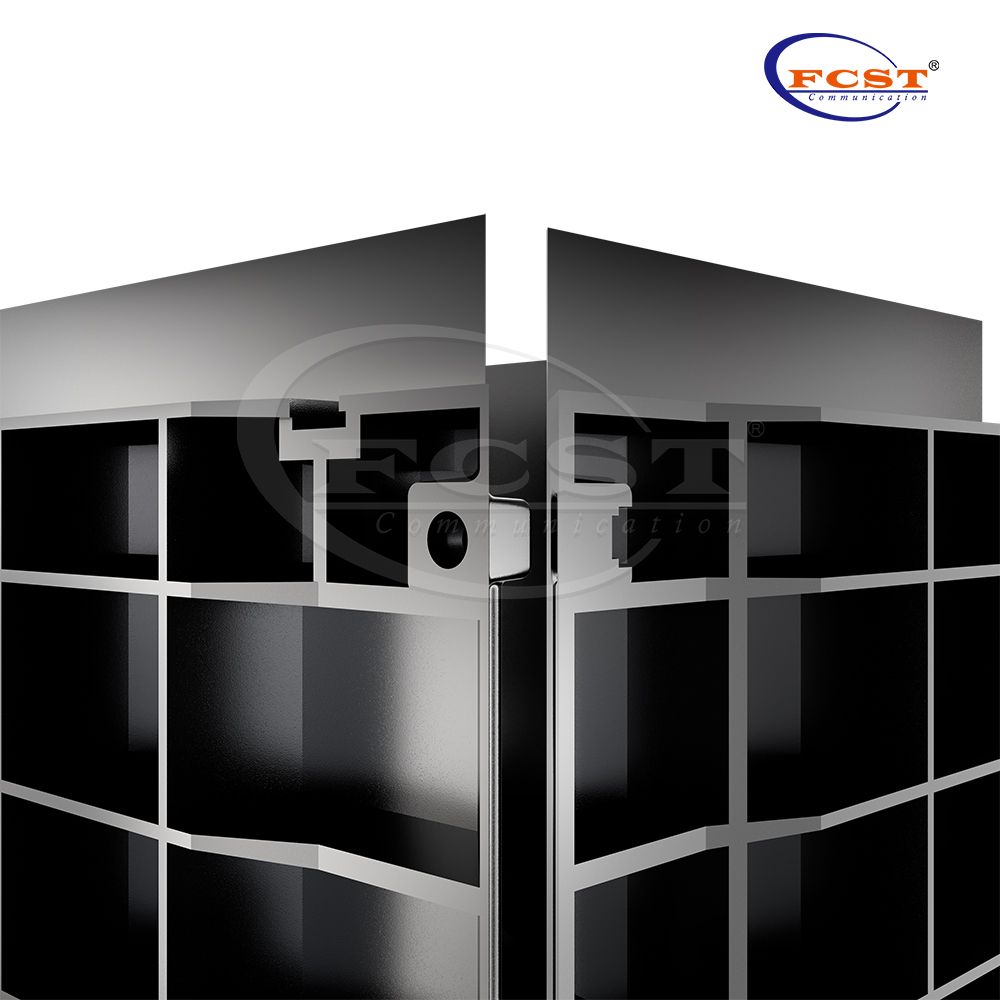

Des raidisseurs transversaux et verticaux sont disposés autour de l"extérieur de la chambre. Lorsqu’elle est combinée avec un sol environnant correctement compacté, la structure externe contribue à maintenir la stabilité de la chambre pendant l’installation et après le remblayage.
Le FCST-TH-SMC15 a une durée de vie conçue jusqu'à 30 ans pour les applications d'infrastructure souterraine.
Construction | Description |
Norme exécutive | EN124 |
Matériel | SMC / BMC |
Grade de charge de couverture de trou d"homme | D400 |
Longueur | 792 mm | 31,18 pouces |
Largeur | 390 mm | 15,35 pouces |
Profondeur | 835 mm | 32,87 pouces |
Poids | SMC : 120 kg Fonte ductile : 122 kg |
Grade d"atterrissage de la flamme | V0 |
Logo des exigences environnementales | Rencontrez ROHS disponible |
Température de travail | -40°C~+65°C |
Température de stockage | -40°C~+70°C |
Durée de vie | 30 ans |
Taille externe (L*W*D) | Dimensions internes (L*L*P) | Grade de charge de couverture de trou d"homme |
930x530x855mm (36,61"x20,87"x33,66") | 792*390*835mm (31,18"x15,35"x32,87") | D400 |
Convient aux points d"accès souterrains dans :
Réseaux FTTH
Réseaux de microconduits
Chemins de câbles à fibre optique
Emplacements des épissures de fibres et des joints
Points d"installation FOSC
La chambre peut être utilisée pour les infrastructures souterraines associées à :
Administration des routes
Câblage lié au trafic
Réseaux municipaux
Infrastructures de drainage
Infrastructures hydrauliques
Convient aux applications d"accès souterrain et de routage de câbles dans :
Infrastructures électriques
Réseaux de câbles souterrains
Systèmes de conduits utilitaires
Infrastructures industrielles
Comparé à la construction traditionnelle de chambres en briques, le FCST-TH-SMC15 utilise une structure modulaire préfabriquée.
Cela signifie que les entrepreneurs peuvent :
Gérer → Pile → Connecter → Remplir → Rétablir
sans construire la chambre section par section avec les méthodes de maçonnerie traditionnelles.
Les composants légers facilitent également la manipulation manuelle et l’assemblage sur site.
La construction préfabriquée peut réduire les coûts d'installation sur site jusqu'à 80 % , tandis que l'installation complète de la chambre peut être réalisée en moins d'une heure dans des conditions de site appropriées.
Le FCST-TH-SMC15 est une chambre d"égout de télécommunications composite modulaire pour l"accès aux câbles et conduits souterrains. Il peut être utilisé pour les réseaux de fibres optiques, les systèmes de microconduits, les infrastructures municipales, les services publics d"électricité, les infrastructures routières, les applications d"eau et de drainage.
La chambre est conçue avec un niveau de charge de couverture EN124 D400 . La méthode d'installation appropriée et la structure civile environnante doivent être déterminées en fonction de la conception du projet et des conditions du site.
Oui. Les sections modulaires peuvent être empilées en fonction de la profondeur d"enfouissement requise, permettant aux entrepreneurs d"ajuster la configuration de la chambre lors de l"installation.
La chambre dispose d'ouvertures réservées sur les quatre côtés, avec des ouvertures disponibles jusqu'à 110 mm . Les ouvertures peuvent être ajustées sur site en fonction de la taille réelle des tuyaux en PEHD, en silicone ou des microconduits.

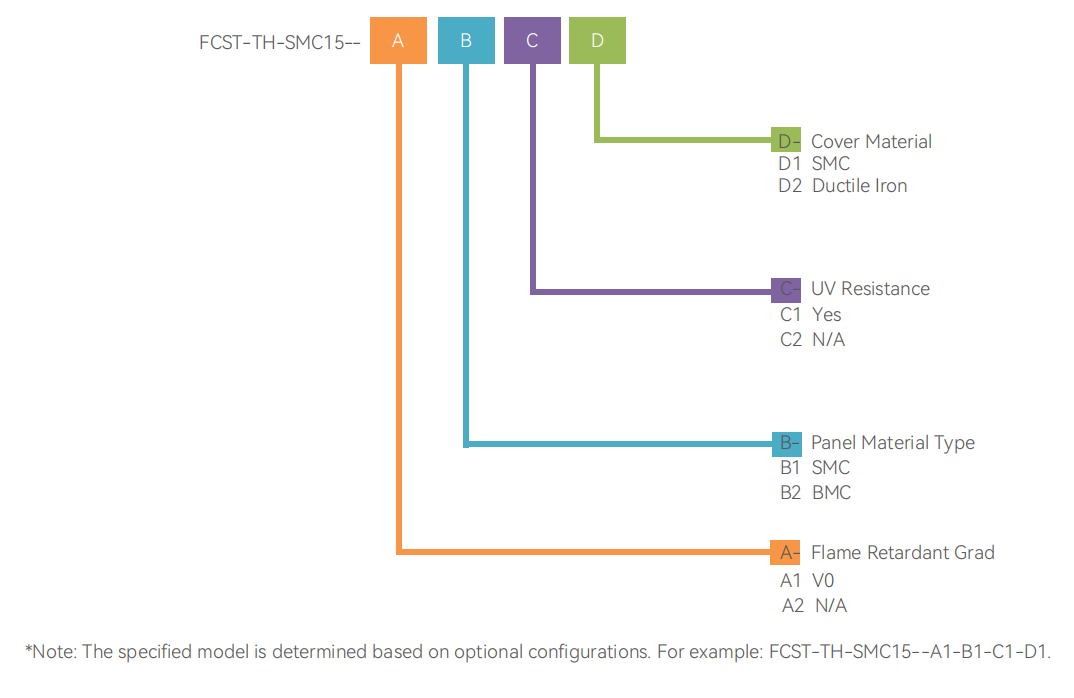

Les panneaux de chambre sont disponibles dans les configurations SMC ou BMC . Le couvercle est disponible en SMC ou en fonte ductile , selon la configuration choisie.
Oui. en option Des cadres de montage FOSC sont disponibles pour sécuriser les fermetures d'épissure de fibre optique à l'intérieur de la chambre.
Oui. Le support de câbles croisés FCST en option peut être installé à l'intérieur de la chambre pour la gestion du jeu des câbles à fibres optiques.
La plage de température de fonctionnement spécifiée est de -40°C à +65°C , avec une plage de température de stockage de -40°C à +70°C..
Le FCST-TH-SMC15 a une durée de vie conçue jusqu'à 30 ans.
La chambre d'égout composite modulaire pour télécommunications FCST-TH-SMC15 combine une construction SMC/BMC légère avec une conception empilable pour une installation souterraine flexible.
Avec un niveau de charge EN124 D400, des ouvertures d'entrée de conduit jusqu'à 110 mm, une capacité de manipulation manuelle, des accessoires de gestion de fibre en option et une durée de vie conçue de 30 ans , il constitue une solution pratique pour les infrastructures souterraines de télécommunications et de services publics.
Besoin d"une configuration pour votre projet ?
Contactez FCST pour connaître la configuration de la chambre, le type de couvercle, les accessoires et la quantité en fonction de vos exigences d"installation.
