FCST-CR50 Chemin de câbles en fibre de style ouvert de 50 mm pour les centres de données

Aperçu du produit

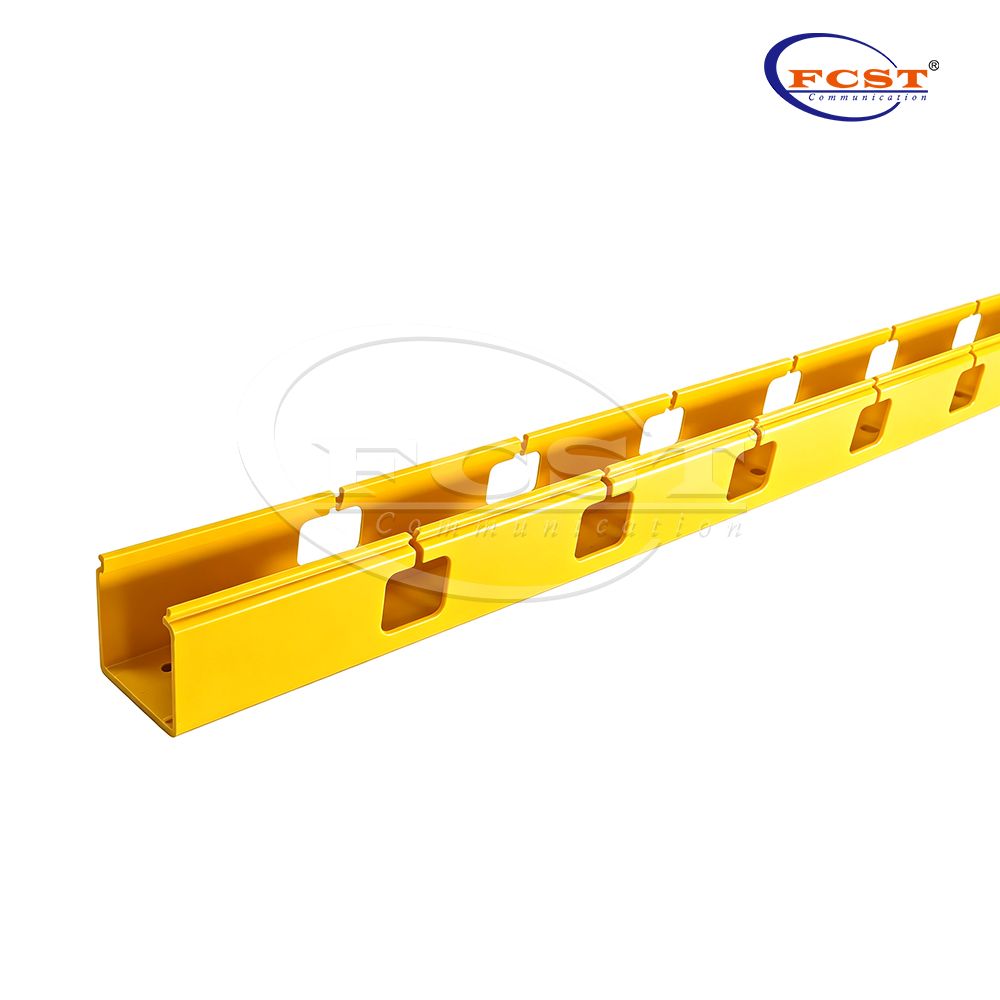

Le chemin de câbles à fibre FCST-CR50 est un canal de câblage de style ouvert de 50 mm de large et de 2 000 mm de long, conçu pour les centres de données et les salles d"équipement. Il achemine, gère et protège les cordons de brassage et les tresses de fibre optique au-dessus des armoires ou entre les racks. Le système modulaire prend en charge les tronçons droits, les coudes, les tés et les croix, ce qui le rend adapté aux configurations de routage de fibre complexes. Il est disponible en PVC ou PC+ABS et répond aux exigences ignifuges UL94-V0.

Principales fonctionnalités

• Système de chemin de roulement modulaire – Compatible avec les sections droites, les coudes, les tés et les croix pour une conception d"aménagement flexible.

• Matériau ignifuge UL94-V0 – Disponible en PVC ou PC+ABS pour répondre aux exigences de sécurité incendie dans les locaux techniques.

• Accès de style ouvert – Prend en charge le routage organisé et la gestion en couches des cordons de brassage et des tresses de fibre.

• 50 mm de largeur, 100 mm de hauteur – Fournit un chemin défini pour le câblage fibre haute densité au-dessus des armoires et entre les racks.

• Longueur standard de 2 000 mm – Réduit le nombre de joints et simplifie l"installation sur de longues distances.

• Capacité de routage de fibre – La capacité de routage est spécifiée à des taux de remplissage de 50 %, 75 % et 100 %. Pour une installation normale, un remplissage de 50 à 75 % est recommandé pour permettre le mouvement des câbles, la maintenance et les modifications futures. Le chiffre de 100 % représente uniquement un maximum théorique et n’est pas recommandé pour un déploiement standard.

• Fabrication ISO 9001 – Produit selon un système de gestion de la qualité ISO 9001.

Spécifications du produit

Applications

• Câblage fibre optique du centre de données au-dessus des armoires

• Acheminement des fibres de la salle d"équipement entre les racks

• Voie de style ouvert pour les cordons de brassage en fibre et les tresses

• Dispositions modulaires de gestion des fibres nécessitant des sections droites, des coudes, des tés ou des croix

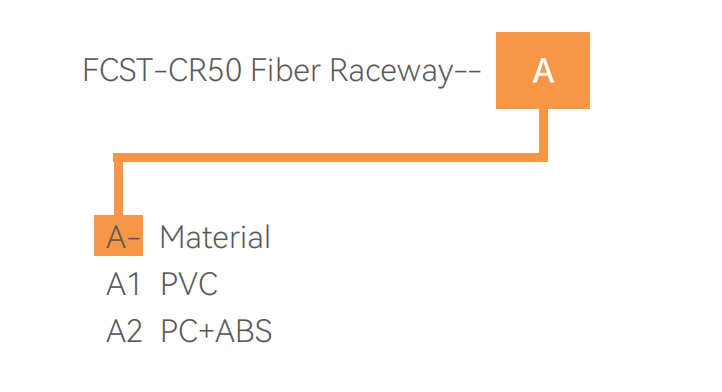

Informations de commande

*Remarque : Le modèle spécifié est déterminé en fonction des configurations facultatives. Par exemple : Circuit de fibre FCST-CR50 - A1.

FAQ

Q1 : À quoi sert le chemin de roulement en fibre FCST-CR50 ?

R : Il s"agit d"un support de câblage de style ouvert utilisé dans les centres de données et les salles d"équipement pour acheminer, gérer et protéger les cordons de brassage et les tresses de fibre optique, généralement installés au-dessus des armoires ou entre les racks.

Q2 : Quelles options matérielles sont disponibles ?

R : Le chemin de câbles est disponible en PVC (A1) ou PC+ABS (A2), tous deux dotés d"un indice ignifuge V0.

Q3 : Prend-il en charge différentes directions de mise en page ?

R : Oui. La conception modulaire permet un assemblage avec des sections droites, des coudes, des tés et des croix pour s"adapter à des configurations complexes.

Q4 : Combien de fibres peut-il contenir ?

R : Le tableau des capacités de routage indique des taux de remplissage de 50 %, 75 % et 100 %. Pour une installation pratique, un remplissage de 50 à 75 % est recommandé. À 50 % de remplissage, le chemin de roulement prend en charge 395 fibres de 2 mm ou 175 fibres de 3 mm. À 75 % de remplissage, il prend en charge 593 fibres de 2 mm ou 262 fibres de 3 mm. Le chiffre de remplissage à 100 % est un maximum théorique et n"est pas recommandé pour une utilisation normale.

Q5 : La housse est-elle incluse ?

R : Le cahier des charges mentionne que le chemin de câbles est souvent équipé de couvercles à charnières, mais il ne confirme pas si le couvercle est inclus en standard. Veuillez confirmer auprès de FCST avant de commander. Vérification nécessaire

Q6 : Quelle est la longueur standard ?

R : La longueur standard est de 2 000 mm par section.
