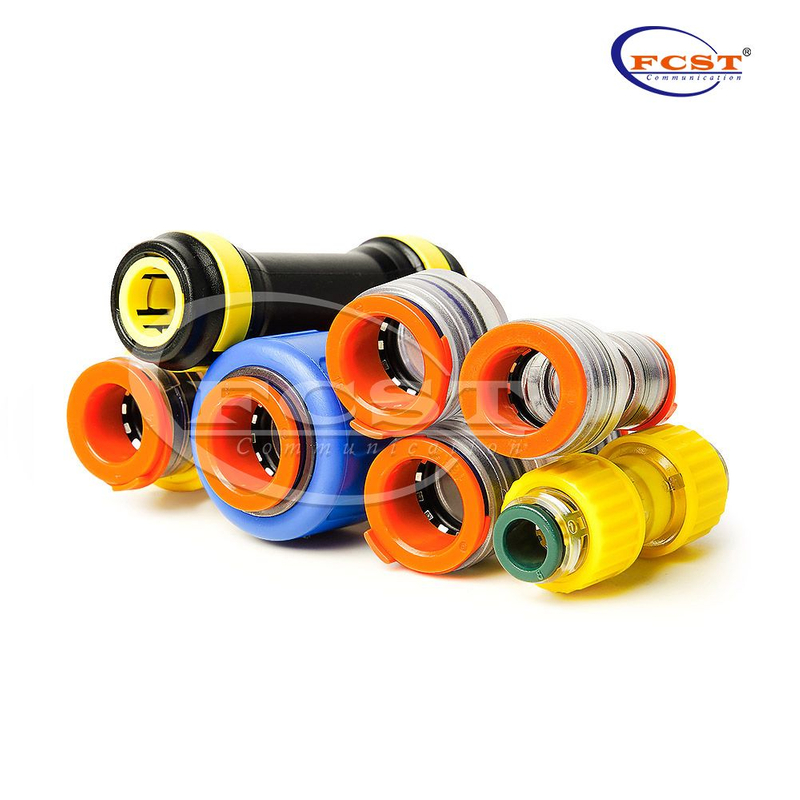

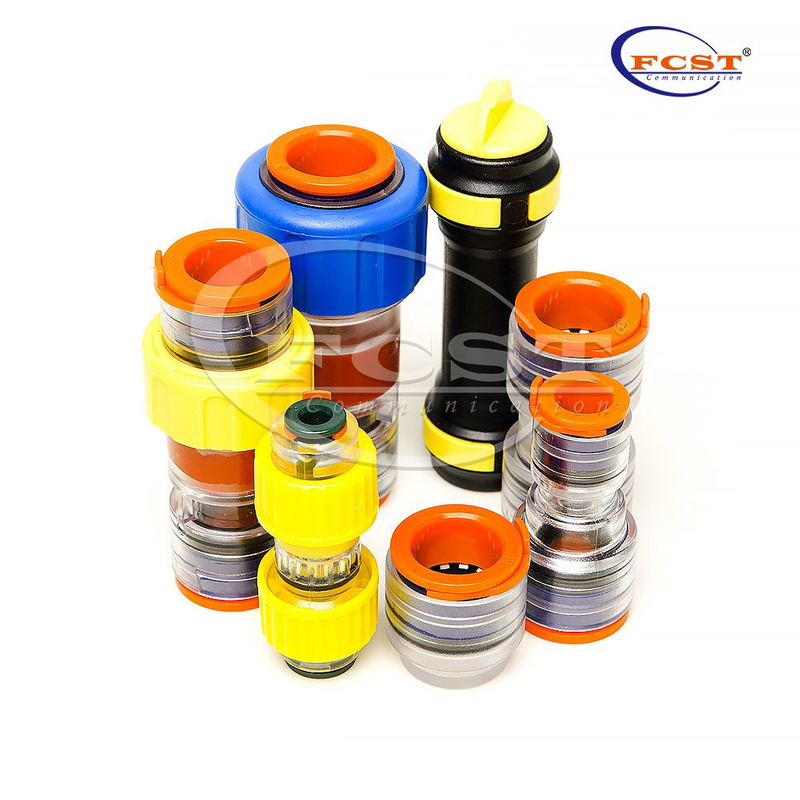

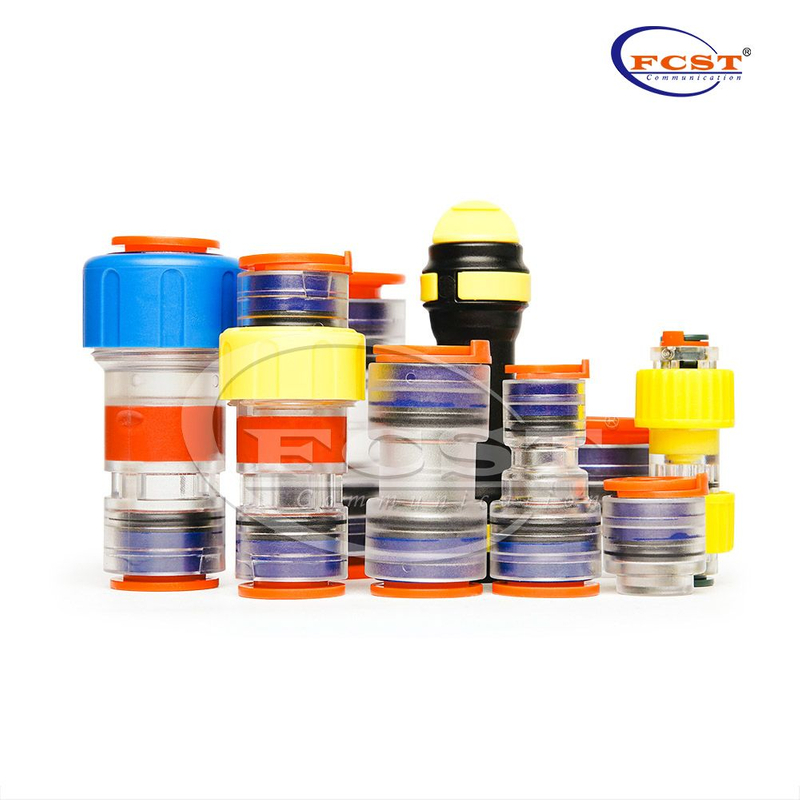

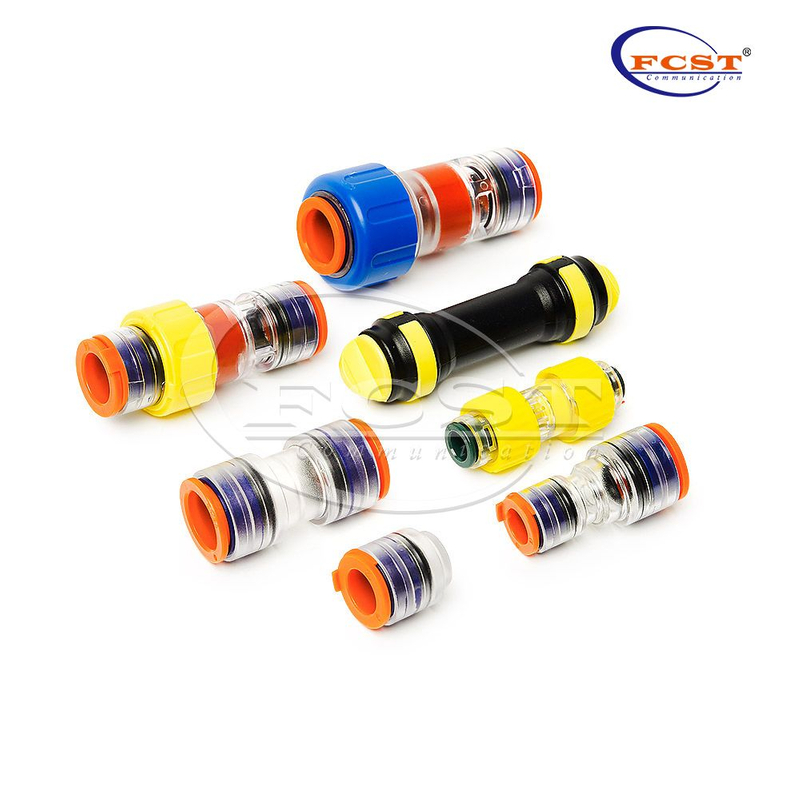

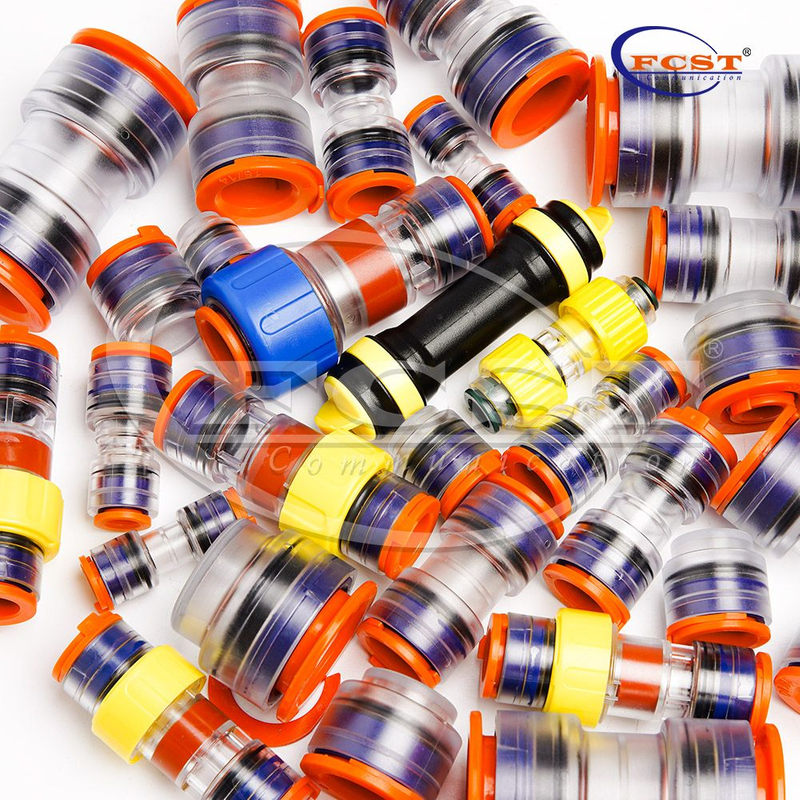

Connecteur de microduction
FCST
Aperçu du produit
Les connecteurs de micro -conduit ont été développés pour connecter les micro-conduits entre eux. Notre système permet une connexion et une déconnexion faciles et rapides du micro-conduit. Connecteur de tube en fibre soufflée, construction robuste, résistante aux forces de pression élevées, ce qui leur permet d'être utilisés dans des applications enterrées directement (DB). Le corps transparent permet une inspection visuelle facile du câble dans le connecteur.
Avantages du produit
l Connecteur de tube en fibre soufflée pour microducs de 3 à 25 mm.
l Installation facile « enfichable » pour la solution de projection de câbles.
l Connecteur de microconduit télécom avec corps transparent cristallin.
l 95% du matériau est constitué de non-métal.
l Conception d'anneaux de verrouillage pour empêcher le retrait accidentel du connecteur.
Spécification du produit
| Connecteur droit micro-conduit | |||||||
Modèle | D1 | D2 | A1 | A2 | B | L | Poids (g) |
ERPU3/2.1 | 3 | 3 | 11±0.2 | 11±0.2 | 2.1±0.12 | 30.7±0.5 | - |
ERPU4/2.5 | 4 | 4 | 11±0.2 | 11±0.2 | 2.1±0.12 | 30.7±0.5 | - |
ERPU5/3.5 | 5 | 5 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU6/3.5 | 6 | 6 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU7/3.5 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 41.2±0.5 | 5. 2±0.1 |
ERPU7/5.5 | 7 | 7 | 15.2±0.2 | 15.2±0.2 | 5.5±0.12 | 41.2±0.5 | 5.4±0.1 |
ERPU8/6 | 8 | 8 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 4.7±0.1 |
ERPU8.5/6 | 8.5 | 8.5 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 4.7±0.1 |
ERPU10/8 | 10 | 10 | 17.5±0.2 | 17.5±0.2 | 8±0.12 | 45.2±0.5 | 6.7±0.1 |
ERPU12/10 | 12 | 12 | 21.5±0.2 | 21.5±0.2 | 10±0.12 | 52.2±0.5 | 11.8±0.1 |
ERPU14/11 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 11±0.12 | 52.2±0.5 | 12.95±0.1 |
ERPU14/12 | 14 | 14 | 23.5±0.2 | 23.5±0.2 | 12±0.12 | 52.2±0.5 | 12.85±0.1 |
ERPU15/12 | 15 | 15 | 25.3±0.2 | 25.3±0.2 | 12±0.12 | 52.2±0.5 | 14.6±0.2 |
ERPU16/14 | 16 | 16 | 25.3±0.2 | 25.3±0.2 | 14±0.12 | 52.2±0.5 | 14.5±0.2 |
ERPU18/15 | 18 | 18 | 32.7±0.3 | 32.7±0.3 | 15±0.12 | 55.9±0.5 | 29.8±0.2 |
ERPU20/17 | 20 | 20 | 32.7±0.3 | 32.7±0.3 | 17±0.12 | 55.9±0.5 | 27.8±0.2 |
ERPU 22/16 | 20 | 20 | 40±0.3 | 40±0.3 | 16±0.12 | 71±0.5 | 47.7±0.2 |
ERPU25/22 | 25 | 25 | 40±0.3 | 40±0.3 | 22±0.12 | 71±0.5 | 47.7±0.2 |
ERPU1/8(2.1) | 1/8 | 1/8 | - | - | 2.1±0.12 | - | - |
ERPU3/16(3.5) | 3/16 | 3/16 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU1/4(3.5) | 1/4 | 1/4 | 13.5±0.2 | 13.5±0.2 | 3.5±0.12 | 35.8±0.5 | 3.6±0.1 |
ERPU5/16(6) | 5/16 | 5/16 | 15.2±0.2 | 15.2±0.2 | 6±0.12 | 41.2±0.5 | 5.4±0.1 |
ERPU3/8(8) | 3/8 | 3/8 | 17.5±0.2 | 17.5±0.2 | 8±0.12 | 45.2±0.5 | 6.7±0.1 |
ERPU1/2(10) | 1/2 | 1/2 | 21.5±0.2 | 21.5±0.2 | 10±0.12 | 52.2±0.5 | 11.8±0.1 |
| Connecteur d'arrêt d'extrémité de micro-conduit | ||||
Modèle | D | A | L | Poids (g) |
ERPUB3 | 3 | 11±0,2 | 16.2±0,5 | 1. 66 ± 0,1 |
ERPUB4 | 4 | 11±0,2 | 16.2±0,5 | 1. 66 ± 0,1 |
ERPUB5 | 5 | 13,5 ± 0,2 | 14,3 ± 0,5 | 1,86 ± 0,1 |
ERPUB6 | 6 | 13,5 ± 0,2 | 14,3 ± 0,5 | 1,86 ± 0,1 |
ERPUB7 | 7 | 15,2 ± 0,2 | 19,2 ± 0,5 | 2,6 ± 0,1 |
ERPUB8 | 8 | 15,2 ± 0,2 | 19,2 ± 0,5 | 2,4 ± 0,1 |
ERPUB8.5 | 8.5 | 15,2 ± 0,2 | 19,2 ± 0,5 | 2,4 ± 0,1 |
ERPUB10 | 10 | 17,5 ± 0,2 | 20,4 ± 0,5 | 3,3 ± 0,1 |
ERPUB12 | 12 | 21,5 ± 0,2 | 23,5 ± 0,5 | 5,85 ± 0,1 |
ERPUB14 | 14 | 23,5 ± 0,2 | 24,5 ± 0,5 | 6,70 ± 0,1 |
ERPUB15 | 15 | 25,3 ± 0,2 | 25,8 ± 0,5 | 7,80 ± 0,1 |
ERPUB16 | 16 | 25,3 ± 0,2 | 25,8 ± 0,5 | 7,80 ± 0,1 |
ERPUB18 | 18 | 32,7 ± 0,3 | 27,8 ± 0,5 | 15,05 ± 0,2 |
ERPUB20 | 20 | 32,7 ± 0,3 | 27,8 ± 0,5 | 14,85 ± 0,2 |
ERPUB22 | 22 | 40.0±0,3 | 36.5±0,5 | - |
ERPUB25 | 25 | 40.0±0,3 | 36.5±0,5 | - |
ERPUB1/8 | 1/8 | 11±0,2 | 16.2±0,5 | - |
ERPUB3/16 | 3/16 | 13,5 ± 0,2 | 14,3 ± 0,5 | 1,86 ± 0,1 |
ERPUB1/4 | 1/4 | 13,5 ± 0,2 | 14,3 ± 0,5 | 1,86 ± 0,1 |
ERPUB5/16 | 5/16 | 15,2 ± 0,2 | 19,2 ± 0,5 | 2,4 ± 0,1 |
ERPUB3/8 | 3/8 | 17,5 ± 0,2 | 20,4 ± 0,5 | 3,3 ± 0,1 |
ERPUB1/2 | 1/2 | 21,5 ± 0,2 | 23,5 ± 0,5 | 5,85 ± 0,1 |
| Réducteur de micro-conduit | |||||||
Modèle | D1 | D2 | A1 | A2 | B1 | B2 | L |
ERPG5-3/2.1 | 3 | 5 | 13.5±0.2 | 13.5±0.2 | 2.1±0.12 | 2.1±0.12 | 35.8±0.5 |
ERPG5/3.5-3/2.1 | 3 | 5 | 13.5±0.2 | 13.5±0.2 | 2.1±0.12 | 3.5±0.12 | 35.8±0.5 |
ERPG 6-4/3.5 | 4 | 6 | 11±0.2 | 13.5±0.2 | 3.5±0.12 | 3.5±0.12 | 33±0.5 |
ERPG7 /4 -3/2.1 | 3 | 7 | 15.2±0.2 | 15.2±0.2 | 2.1±0.12 | 4.0±0.12 | 41.2±0.5 |
ERPG7 /4 -4/3.5 | 4 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 |
ERPG7 /5 -4/3.5 | 4 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 5.0±0.12 | 41.2±0.5 |
ERPG7-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 3.5±0.12 | 41.2±0.5 |
ERPG7/4-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 |
ERPG 8-6/5 | 8 | 6 | 13.5±0.2 | 15.2±0.2 | 5.0±0.12 | 5.0±0.12 | 35±0.5 |
ERPG10 /6-7 /4 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 4.0±0.12 | 6.0±0.12 | 38±0.5 |
ERPG10 /7-6 /4 | 6 | 10 | 15.2±0.2 | 17.5±0.2 | 4.0±0.12 | 7.0±0.12 | 38±0.5 |
ERPG10-7/5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.0±0.12 | 38±0.5 |
ERPG10 /8-7 /5.5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5. 5±0.12 | 8.0±0.12 | 38±0.5 |
ERPG10/5.5-8/5 | 8 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.5±0.12 | 38±0.5 |
ERPG1 2/ 8-7/4 | 7 | 12 | 15.2±0.2 | 21.5±0.2 | 4.0±0.12 | 8.0±0.12 | 45±0.5 |
ERPG1 2/ 8-8/5.5 | 8 | 12 | 15.2±0.2 | 21.5±0.2 | 5. 5±0.12 | 8.0±0.12 | 45±0.5 |
ERPG1 2/ 8-10/6 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 6.0±0.12 | 8.0±0.12 | 44.4±0.5 |
ERPG1 2/ 8-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 |
ERPG12-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 |
ERPG12/10-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 10±0.12 | 44.4±0.5 |
ERPG1 4/10-10/6 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 6.0±0.12 | 10±0.12 | 48.5±0.5 |
ERPG1 4/10-10/8 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10±0.12 | 48.5±0.5 |
ERPG1 4/10-1 2/8 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10±0.12 | 48.5±0.5 |
ERPG14 /10 -12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10±0.12 | 10±0.12 | 48.5±0.5 |
ERPG14/11-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10±0.12 | 11±0.12 | 48.5±0.5 |
ERPG1 6/1 2-12/8 | 12 | 16 | 23.5±0.2 | 25.3±0.2 | 8±0.12 | 12±0.12 | 50.5±0.5 |
ERPG1 6/1 2-12/10 | 12 | 16 | 23.5±0.2 | 25.3±0.2 | 10±0.12 | 12±0.12 | 50.5±0.5 |
ERPG1 6/1 2-14/10 | 14 | 16 | 23.5±0.2 | 25.3±0.2 | 10±0.12 | 12±0.12 | 50.5±0.5 |
ERPG1 8/ 14-14/10 | 14 | 18 | 25.3±0.2 | 32.7±0.2 | 10±0.12 | 14±0.12 | 55.8±0.5 |
ERPG1 8/ 14-16/12 | 16 | 18 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 14±0.12 | 55.8±0.5 |
ERPG 20/ 16-14/10 | 14 | 20 | 25.3±0.2 | 32.7±0.2 | 10±0.12 | 16±0.12 | 55.8±0.5 |
ERPG20-16/12 | 16 | 20 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 12±0.12 | 55.8±0.5 |
ERPG20/16-16/12 | 16 | 20 | 25.3±0.2 | 32.7±0.2 | 12±0.12 | 16±0.12 | 55.8±0.5 |
Cliquez ici pour obtenir des informations de produit spécifiques
Application de produit
Questions et réponses
1.Quelle est la capacité de production du connecteur de conduit de fibre?
14/10mm
Capacité de production quotidienne : 23 000 pièces.
Capacité de production mensuelle : 780 000 pièces.
2.Combien d’installations de production et d’employés FCST compte-t-elle ?
Zone 1.Factory : 12 000 mètres carrés.
2.Nombre d'employés : 150 personnes.
3. Poinçonneuses à grande vitesse : 10 ensembles.
4.Machines de moulage par injection plastique : 43 ensembles.
5. Machines de moulage par compression pour bagues d'étanchéité : 4 ensembles.
6.Machines-outils CNC : 60 ensembles.
7.Lignes de production automatisées d’assemblage de pièces : 40 ensembles.
8. Presses d'assemblage manuelles : 20 ensembles.
9.Machines d'assemblage de connecteurs de microducts semi-automatisées : 2 ensembles.
10.Équipement de test de produits : 10 ensembles.
3.Quelles parties des connecteurs de tubes en fibre soufflée peuvent être personnalisées en couleur ?
Pièces personnalisables : Anneau de retenue ,Manchon à ressort ,Déverrouillage du manchon en S Clip de ,verrouillage
Couleur personnalisable : les couleurs peuvent faire référence à la carte de couleurs RAL et à la carte de couleurs PANTONE..
4.Quels processus sont nécessaires pour personnaliser les connecteurs de microconduits à emboîtement ?
5. À quelles certifications environnementales le connecteur Push-Fit en fibre soufflée est -il conforme ?
Portée de 、Rhos
