Quels sont les types et spécifications courants des billes de marquage à fibre optique ?

Si vous gérez la fibre extérieure (OSP), vous savez que la carte n'est pas le territoire. Les points d'épissure changent, les profondeurs de couverture varient et longtemps après la construction, les équipes ont besoin d'un moyen rapide et sans ambiguïté pour identifier les éléments enfouis. C'est exactement là que la bille de marquage électronique (EMS ) pour les câbles à fibres optiques gagne sa place : un résonateur passif réglé en fréquence que vous pouvez lire des années plus tard avec un localisateur de marqueur RF standard - pas de piles, pas d'entretien.

Pourquoi la bille de marquage électronique (EMS) pour les câbles à fibres optiques est importante

Une boule de marquage électronique ( EMS) pour les câbles à fibres optiques crée une référence précise et reproductible aux endroits qui comptent vraiment : épissures, trous de main , virages, transitions de profondeur et passages critiques. Étant donné que les marqueurs EMS résonnent sur des bandes RF spécifiques aux services publics, ils sont faciles à trouver sans alimenter l'usine. En Amérique du Nord, les installations de télécommunications et de fibre optique sont identifiées visuellement par l'orange sous le code de couleur uniforme APWA ; L'alignement de votre inventaire de marqueurs et de vos étiquettes sur cette convention améliore la clarté des champs et réduit les inadéquations entre les services publics. Consultez les directives actuelles de l'APWA dans le code de couleur uniforme, où les télécommunications (y compris les fibres optiques) sont répertoriées en orange dans la mise à jour des ressources 2023 :  Marqueurs à bille .

Deux impacts pratiques que vous remarquerez immédiatement :

Vérification telle que construite plus rapide et plus fiable lors de la clôture et des localisations futures.

Risque réduit de mauvaise localisation autour des passages à niveau à conséquences élevées, même lorsque le fil traceur est manquant ou endommagé.

Comment fonctionnent les marqueurs de balle EMS passifs (et pourquoi la fréquence est importante)

Pensez à un marqueur de balle EMS comme à une cloche accordée enterrée au bon endroit. Un localisateur compatible envoie de l'énergie à une fréquence de service spécifique ; Lorsque cette énergie atteint le marqueur, le circuit résonant interne « sonne » et émet à nouveau un signal que le localisateur peut détecter et estimer la profondeur. Étant donné que chaque classe de services publics vit dans sa propre bande RF, un technicien peut passer à la bande de télécommunications et trouver en toute confiance uniquement des marqueurs de classe de télécommunications le long d'un couloir encombré.

Les marqueurs EMS télécom/fibre sont réglés sur 101,4 kHz chez les principaux fournisseurs, et les localisateurs de terrain répertorient explicitement cette bande dans leurs modes de marqueur. Par exemple, les fréquences de marquage des services publics de 3M, y compris les télécommunications 101,4 kHz et les services publics adjacents tels que le gaz 83,0 kHz, l'eau 145,7 kHz et l'alimentation 169,8 kHz. La boule de marquage de la série FCST-MB comprend les télécommunications 101,4 kHz, la télévision par câble 77,0 kHz, les sanitaires 121,6 kHz, etc. La famille OmniMarker II de Tempo documente également une bande de télécommunications à 101,4 kHz sur sa page produit.

L'estimation de la profondeur dépend de la conception du marqueur/localisateur et des conditions telles que la conductivité du sol et les structures métalliques à proximité. Les fournisseurs publient les profondeurs de détection maximales typiques par famille de marqueurs.

Types et spécifications mondiaux de la bille de marquage électronique (EMS) pour câbles à fibres optiques

Familles de marqueurs utilisées sur les routes fibre

Vous rencontrerez trois familles en pratique :

• APWA Uniform Color Code (auto-nivelants) : le cheval de bataille des télécommunications. Disponible en variantes standard, Extended Range (XR) et iD en option qui stockent les données des actifs. Profondeur de détection maximale typique d'environ 5 pieds (1,5 m) pour les modèles de balle iD/XR dans la documentation actuelle du fournisseur.

• Marqueurs à portée complète (géométrie sans balle) : utilisés lorsque vous avez besoin d'une détection plus profonde, jusqu'à environ 8 pieds (2,4 m).

• Marqueurs proches de la surface/disques : utiles pour les éléments peu profonds et le marquage de chemin ; mais pertinent lorsque les caractéristiques sont très proches du niveau.

La construction matérielle est généralement une coque en polyéthylène ou en HDPE durable et résistante à l'eau avec un circuit résonant passif scellé.

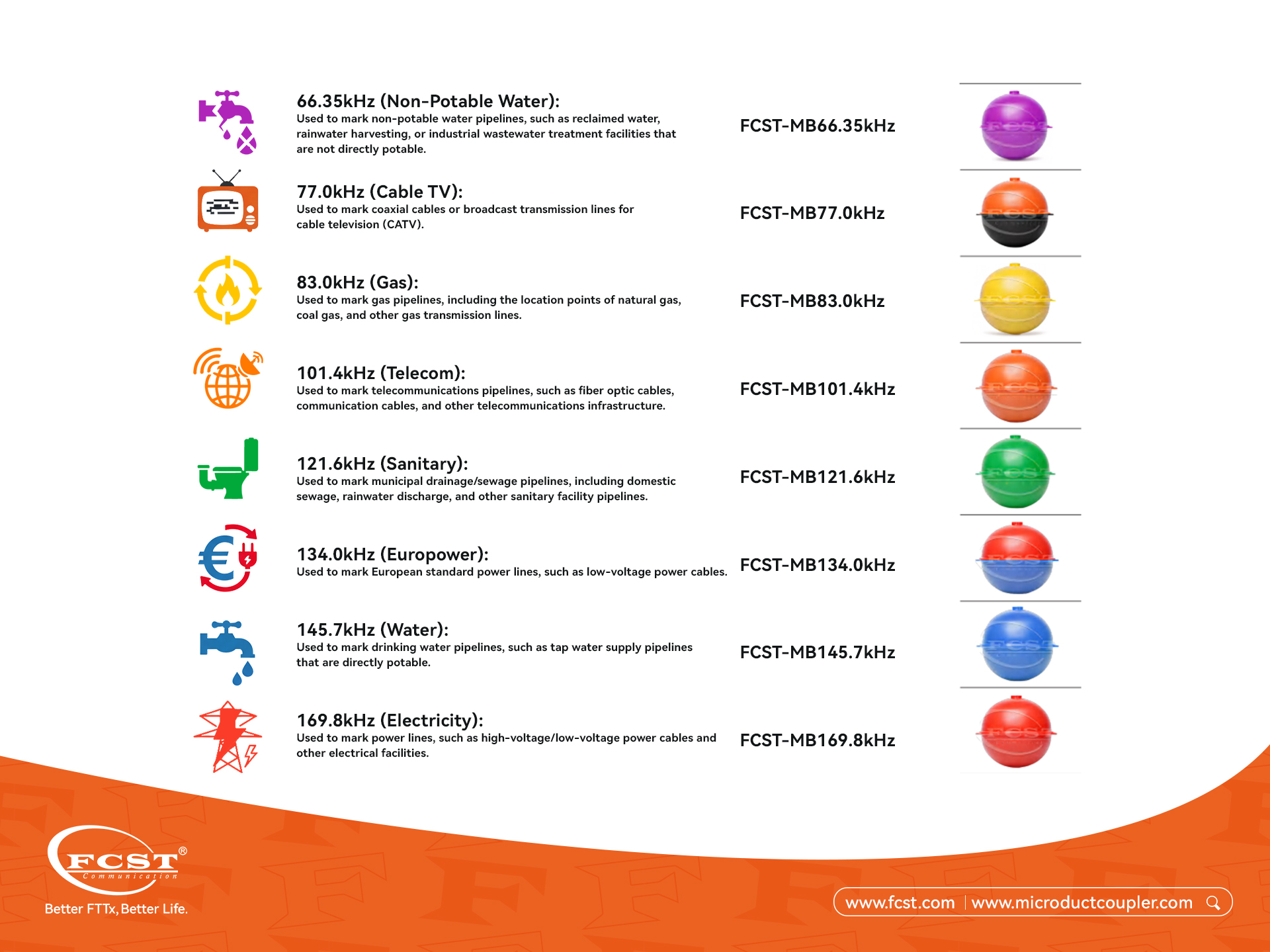

Cartographie des fréquences et des couleurs (télécoms et services publics adjacents)

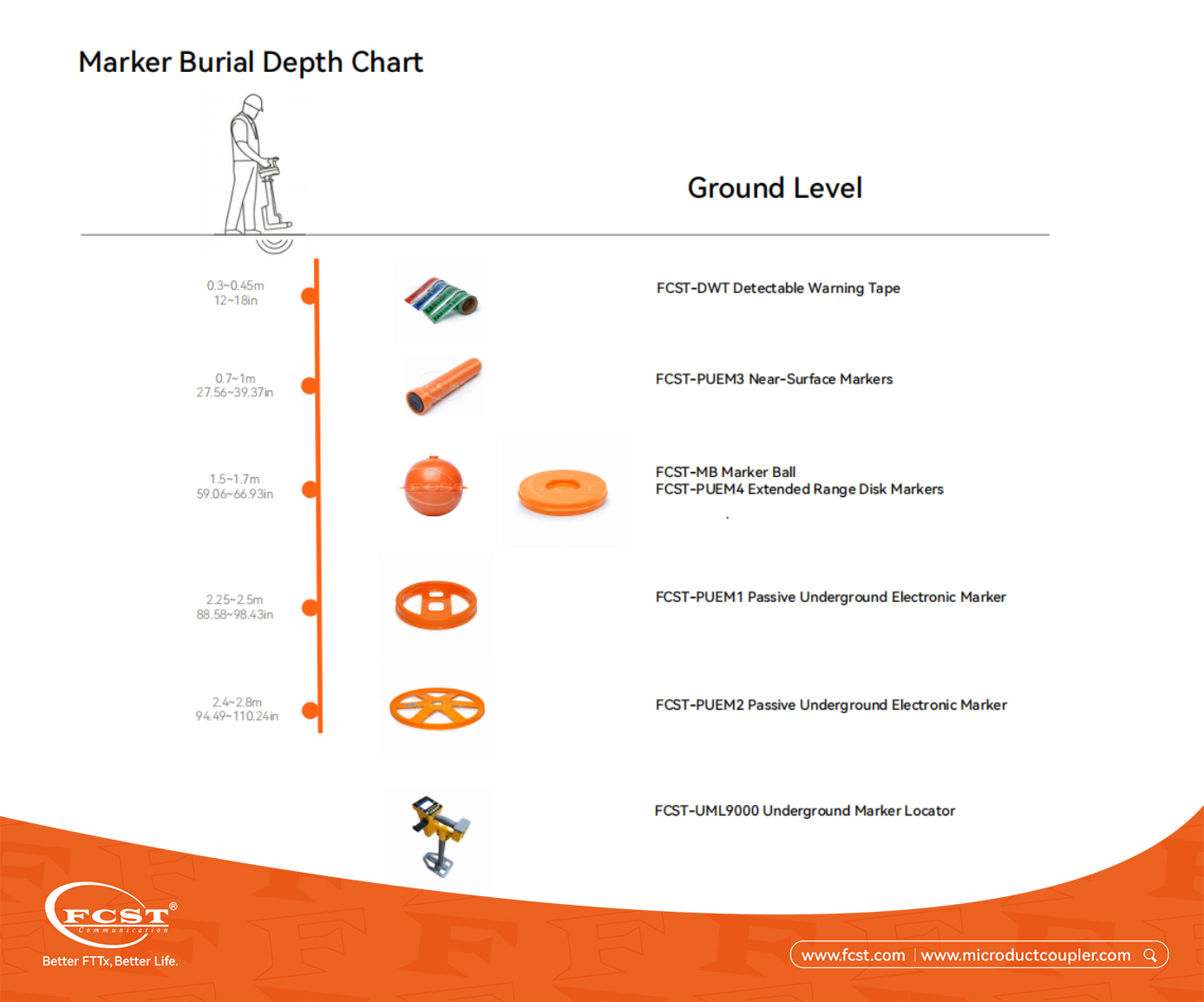

Matrice de profondeur et d'enveloppe opérationnelle
La capacité en profondeur dépend à la fois du marqueur et du localisateur. La matrice ci-dessous synthétise les plages couramment citées dans les brochures et fiches techniques actuelles. Utilisez-les comme enveloppes de planification ; vérifiez par rapport à des SKU spécifiques et à vos modèles de localisateur dans des conditions de terrain.

Les enveloppes de température de fonctionnement des systèmes de marqueurs EMS sont souvent publiées au niveau du système (marqueur plus localisateur). Une enveloppe courante apparaissant dans les documents 3M actuels est de -4 à 122 °F (-20 à 50 °C) pour l'équipement et l'utilisation sur le terrain.

Guide de sélection en ingénierie pour les projets fibre

Choisir la bonne bille de marquage électronique (EMS) pour les câbles à fibre optique consiste à faire correspondre la réalité de votre installation et votre flotte de localisateurs.

Profondeur d'enfouissement et accessibilité : pour les trous de main, les épissures et les éléments situés à des profondeurs typiques des télécommunications, les marqueurs à bille iD/XR avec détection d'environ 5 pieds constituent la ligne de base. Si votre usine est située plus profondément (par exemple, certains passages de rivières ou remblais), envisagez des marqueurs complets à ces points critiques afin de toujours respecter votre plan de vérification.

Sol et environnement : les sols à haute conductivité et la proximité de grandes structures métalliques peuvent atténuer ou fausser les lectures de profondeur. Privilégiez les unités à portée étendue ou à portée complète dans les emplacements à forte interférence et prévoyez des lectures de test pendant le remplissage lorsque cela est possible.

Écosystème de localisation : standardisez les bandes de marquage prises en charge par votre flotte. Les modèles 3M Dynatel répertorient explicitement les télécommunications 101,4 kHz et les services publics adjacents ; Les familles Radiodetection RD7100M/RD8100M fournissent des modes de marqueur RF pour les bandes grand public. Si vous mélangez des flottes, validez la programmation et les flux de travail des opérateurs lors des réunions préalables au travail.

Objectifs de placement : Si l'objectif est l'identification des actifs (par exemple, « ce couvercle appartient à notre épissure de fibre »), montez une boule XR sous un couvercle de trou de main non métallique. Si l’objectif est de naviguer sur une emprise sans relief, envisagez un modèle pour les virages, les transitions de profondeur et les passages critiques plutôt qu’un espacement linéaire uniforme.

Bonnes pratiques d'installation et de vérification (axées sur la fibre)

La règle d'or : placez la boule de repérage électronique (EMS) pour câbles à fibre optique directement au-dessus de l'élément que vous souhaitez retrouver plus tard, puis vérifiez avant de quitter le chantier.

Points de placement rentables : épissures et enceintes, trous de main, virages ou décalages brusques, transitions de profondeur et croisements critiques (pipelines, voies ferrées, forages routiers majeurs). Ce sont les endroits que les équipes doivent réellement trouver, alors marquez-les.

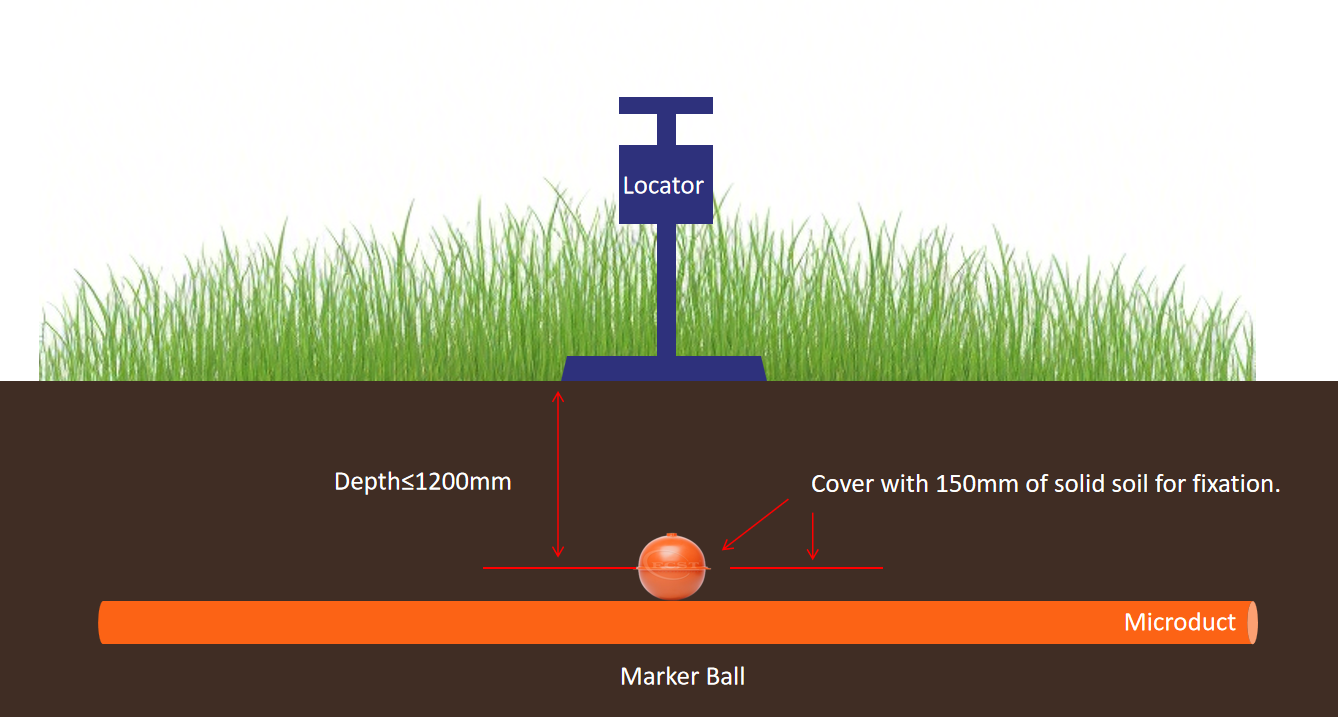

Remblai et stabilisation : Après avoir placé le marqueur de balle dans un remblai propre, placez à la main au moins environ 6 po (≈15 cm) de terre dessus pour empêcher tout mouvement lorsque le remblayage mécanique commence. Cette pratique apparaît dans la fiche technique des marqueurs EMS de 3M et permet de maintenir le résonateur centré pour des lectures futures précises.

Proximité et vérification des métaux : Les structures métalliques à proximité peuvent provoquer des erreurs de couplage et de profondeur. Maintenez un dégagement raisonnable lorsque cela est possible et vérifiez toujours auprès de votre localisateur après le remblayage initial. La fiche technique du localisateur de 3M présente les effets environnementaux et les tableaux de capacité en profondeur par famille de marqueurs, ce qui est utile pour définir les attentes des équipages.

Astuce pour le trou de main : lorsque les couvercles ne sont pas métalliques, des marqueurs à bille à portée étendue peuvent être apposés sur la face inférieure du couvercle afin que le marqueur accompagne le point d'accès et reste aligné pendant le remblayage et le resurfaçage futur.

Un petit mot sur l'espacement linéaire : la plupart des fournisseurs évitent de prescrire un espacement fixe le long des parcours droits, car le sol et la profondeur varient considérablement. Si votre organisation utilise des modèles d'intervalles (par exemple, des parcours ruraux tous les quelques centaines de mètres), documentez-les dans votre SOP et testez le couplage ou l'ambiguïté avant de les rendre standard.

Compatibilité et interopérabilité des localisateurs

Vos résultats sur le terrain dépendent à la fois du marqueur et du lecteur. La bonne nouvelle : la bande de classe télécommunications à 101,4 kHz est largement prise en charge.

3M Dynatel : Les familles 1420X/7420X (et les modèles associés comme 2550X/2573X et 7550X/7573X) détectent les fréquences de marqueurs utilitaires standard et, pour les marqueurs iD, peuvent lire/écrire des données d'actifs. La fiche technique actuelle de Dynatel répertorie explicitement la bande de télécommunications et fournit des tableaux de capacité en profondeur par famille de marqueurs : Fiche technique 3M Dynatel 1420X/7420X (2021).

Radiodétection : les séries RD7100M/RD8100M incluent des modes de marqueur RF pour les marqueurs utilitaires courants ; leurs guides d'utilisation décrivent l'activation des modes de marqueur par utilitaire. Confirmez l'ensemble de marqueurs exact de votre modèle et tous les packs de fréquences régionaux avant le déploiement : Guide de l'utilisateur du RD7100 Marker (2023) , Guide de l'utilisateur du RD8100 Marker (2023) . Pour une explication concise, consultez l'article de la base de connaissances de Radiodetection sur le mode RF Marker (2025) : Présentation du mode RF Marker.

Vivax-Metrotech : Au cours de cette fenêtre de recherche, nous n'avons pas trouvé de document officiel à jour répertoriant la prise en charge de la fréquence des marqueurs EMS par modèle. Si des unités vLoc font partie de votre flotte, demandez une confirmation au fabricant et obtenez le manuel de votre modèle exact avant de spécifier les marqueurs EMS comme méthode de localisation principale.

Conseil d'interopérabilité : lorsque vous mélangez des marques de localisateurs, effectuez un court test d'acceptation pendant la mobilisation : lisez un marqueur de télécommunications connu de 101,4 kHz à une profondeur/sol représentatif, enregistrez la force et la profondeur du signal et capturez toutes les notes de l'opérateur sur les meilleures pratiques en matière de techniques de pivotement/centrage.

Normes, couleurs et notes de conformité

Conventions de couleur : Aux États-Unis, les télécommunications (y compris les fibres optiques) sont orange selon le code de couleur uniforme APWA. L'utilisation de marqueurs de télécommunications étiquetés ou à capuchon orange et la documentation de cela dans les spécifications du projet rendent votre programme de terrain plus robuste. Source : Code couleur uniforme APWA (2023).

Indices de pénétration et d'écrasement : la littérature actuelle des principaux fournisseurs de marqueurs de balle ne publie pas systématiquement les indices IP CEI 60529 ni les résistances numériques à l'écrasement. Si votre projet l'exige, obtenez la documentation spécifique au SKU auprès du fabricant.

Conformité des matériaux : les déclarations RoHS/REACH sont parfois disponibles au niveau de la famille de produits ou du SKU, mais ne sont pas universellement indiquées dans les brochures publiques. Demandez des lettres de conformité dans le cadre des soumissions si nécessaire.

FAQ et glossaire pour les prescripteurs

FAQ

Quelle est la meilleure bille de marquage électronique (EMS) pour les câbles à fibres optiques dans les profondeurs typiques des télécommunications ?

Pour la plupart des épissures et des trous de main, un marqueur de balle iD ou Extended Range réglé pour les télécommunications avec une détection d'environ 5 pieds est une valeur par défaut solide, validée par les brochures et fiches techniques de localisation actuelles ; vérifiez avec votre modèle de localisateur spécifique et les conditions du sol à l'aide d'un test de lecture pendant le remblayage.

Puis-je compter uniquement sur des marqueurs EMS au lieu d'un fil traceur ?

Ils servent à des fins différentes. Les marqueurs EMS fournissent des références ponctuelles précises sans avoir besoin de continuité. Le fil traceur prend en charge la localisation de ligne continue sous un signal actif. De nombreux opérateurs utilisent les deux pour la redondance des fonctionnalités critiques.

Comment puis-je éviter le couplage de marqueurs ou les lectures ambiguës dans les couloirs encombrés ?

Favoriser le placement de marqueurs à des éléments distincts (épissures, virages, croisements) plutôt qu'à intervalles uniformes ; maintenir une séparation pratique des grosses masses métalliques ; et vérifiez avec une localisation après le remplissage initial pour confirmer la qualité du signal. La fiche technique de 3M et les notes du manuel de localisation sur l'environnement et la proximité des métaux sont vos repères.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
