FCST-VBKB
FCST
FCST-VBKB
Aperçu du produit

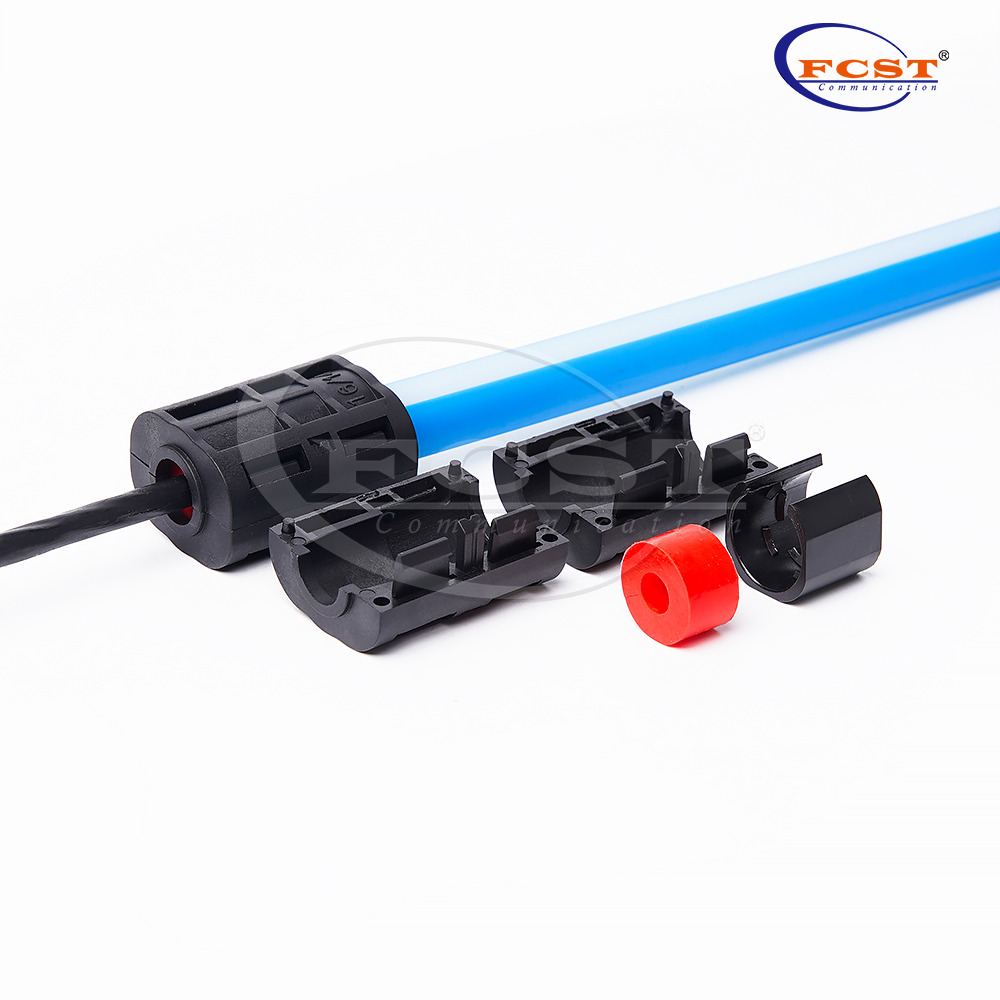

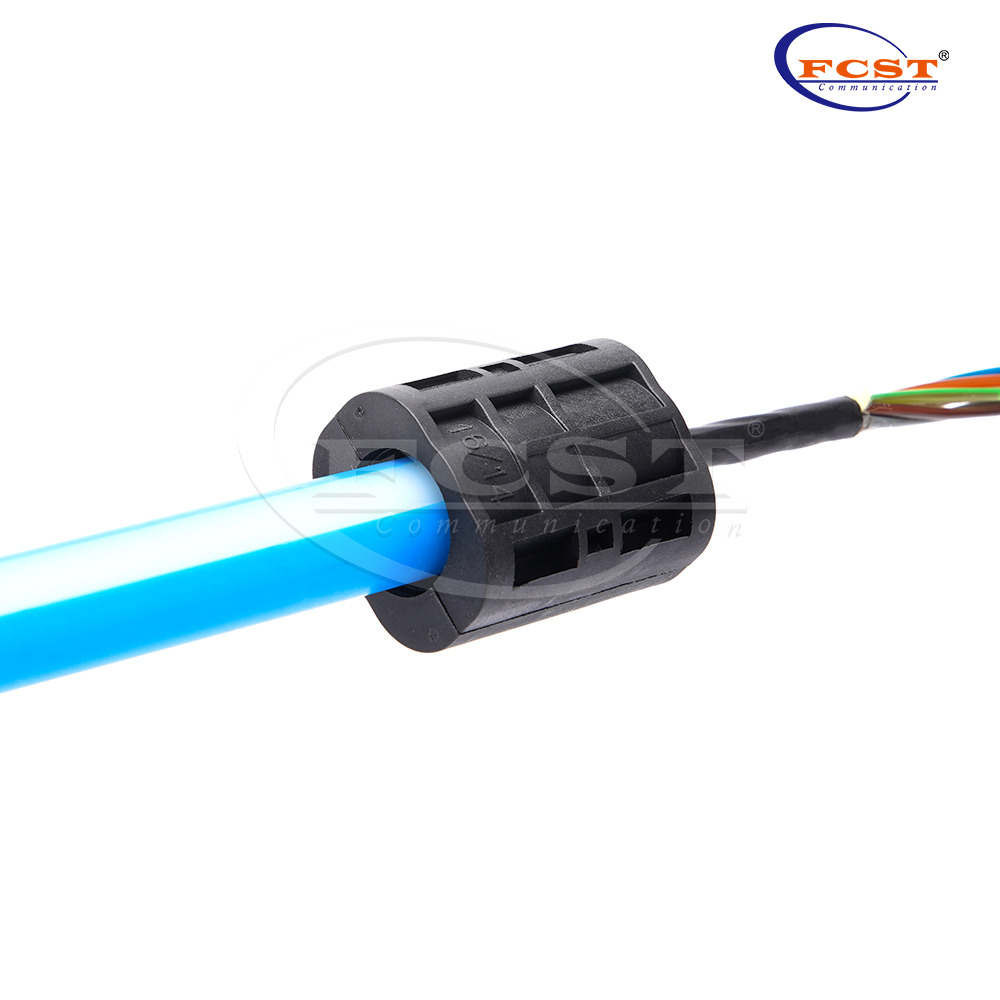

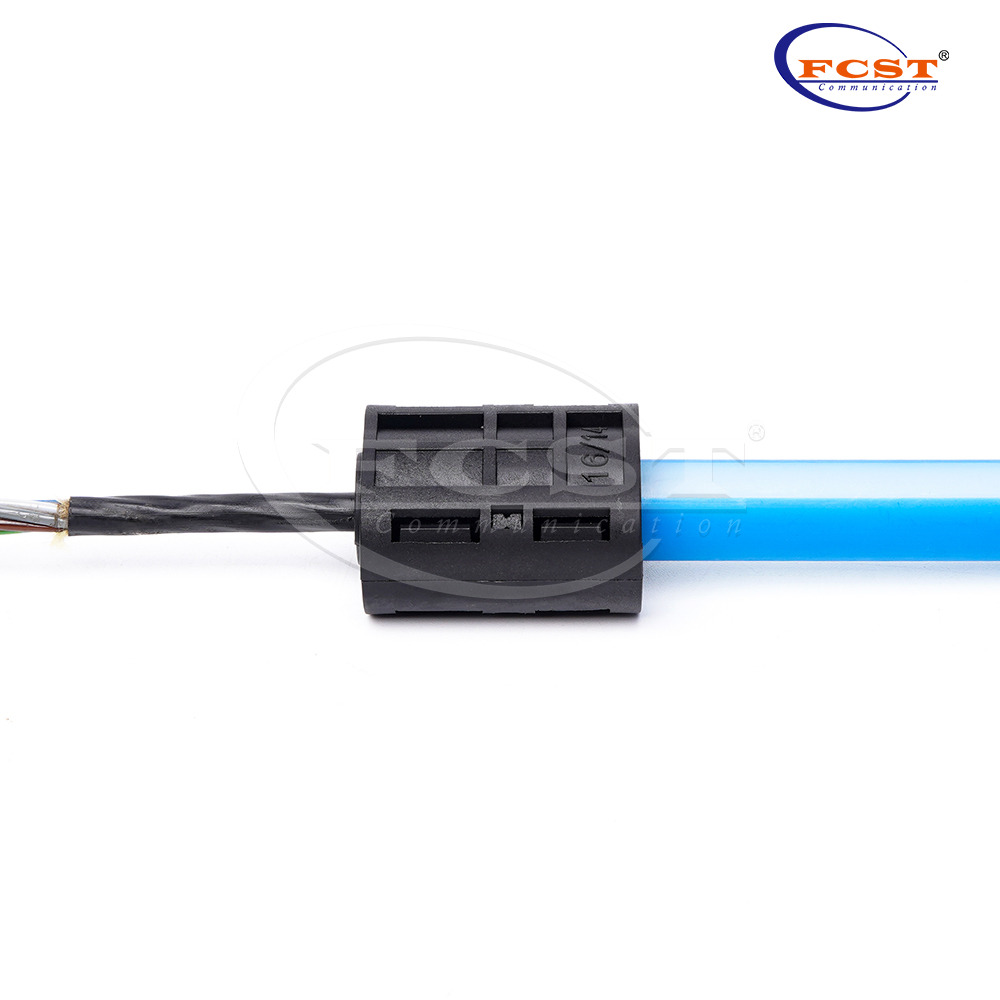

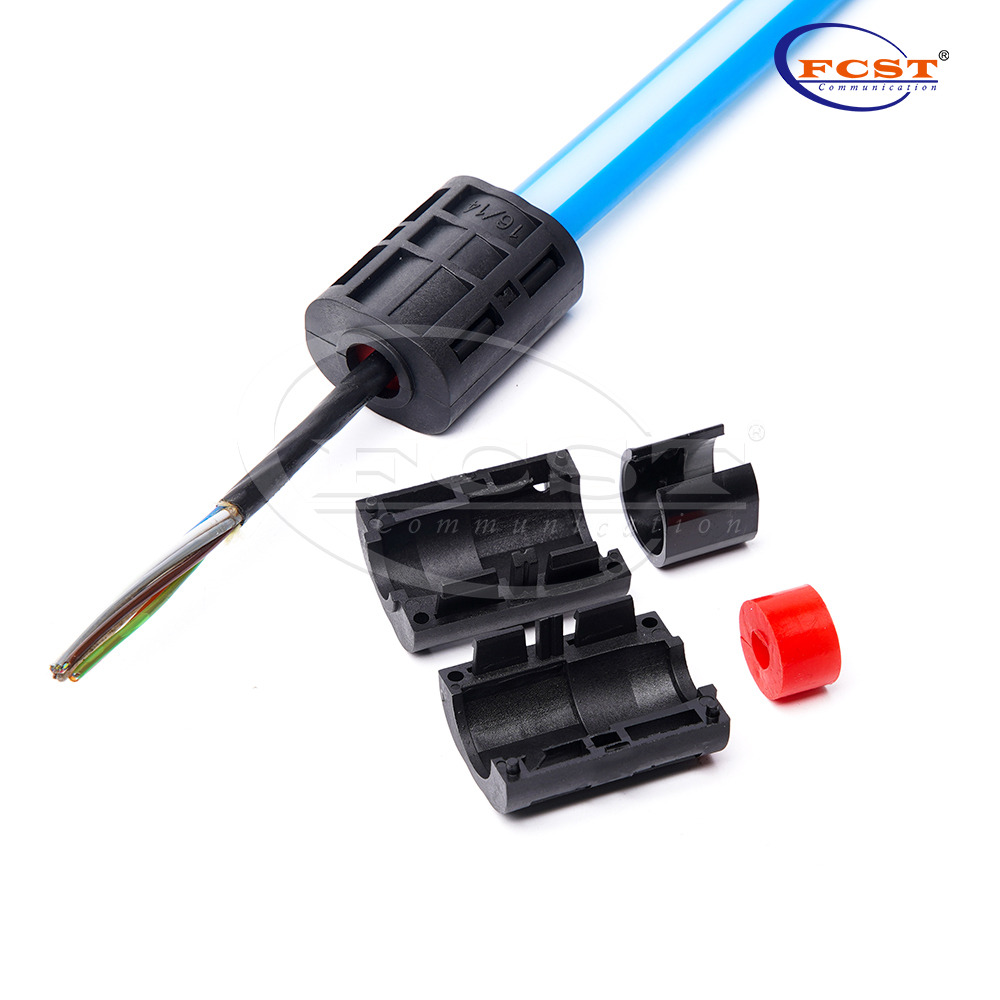

Joints de conduit divisibles FCST-VBKB, conception modulaire simple permettant une installation facile dans toutes les situations, même si le câble est déjà terminé. Fabriqué en polyamide renforcé de fibres de verre, assure l'étanchéité aux gaz de votre micro-conduite avec câble jusqu'à 0,5 bar. La conception très compacte facilite les installations dans des espaces encombrés comme à l'intérieur d'ODF.
Avantages du produit
Installation simple et rapide.
Pour micro-conduits DE 10 à 20 mm.
Force d'extraction du joint de conduit par rapport au conduit ≥ 100N.
Solution divisible, adaptée à la rénovation.

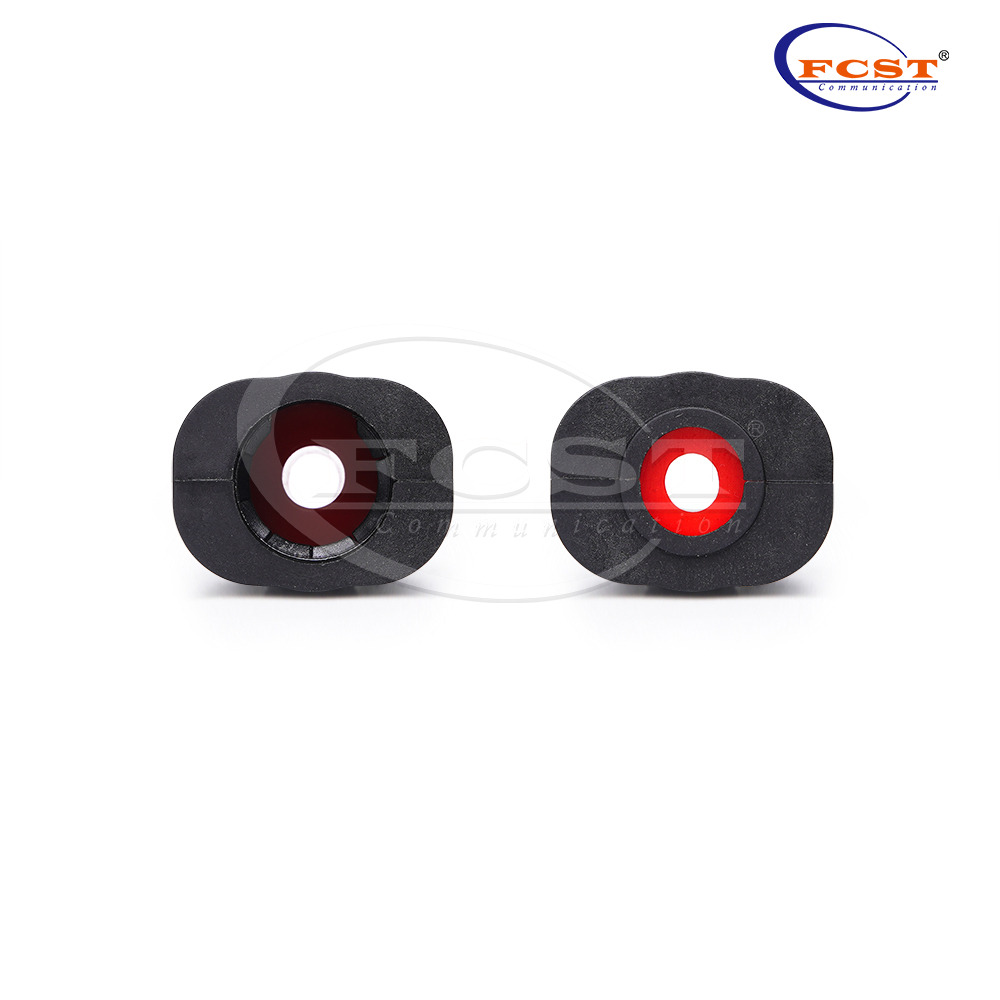

Conception mince, joints en caoutchouc avec code couleur.
Spécifications du produit
| Construction | Description |
| Scellage | jusqu'à 0,5 bar |
| Matériel | Corps : PA Joint : Caoutchouc de silicium |
| Joint de conduit à force d'extraction contre conduit | ≥ 100N |
| Résistance à la compression mécanique | ≥ 1000N, 10 secondes |
Taille du produit
Commande de formation
| UGS | Conduit OD (mm) | Plage de diamètre extérieur du câble (mm) |
FCST-VBKB10/2.5 | 10 | 1,5 ~ 2,5 |
| FCST-VBKB10/3.5 | 10 | 2,5 ~ 3,5 |
| FCST-VBKB10/5.0 | 10 | 3,5 ~ 5,0 |
| FCST-VBKB10/6.5 | 10 | 5,0 ~ 6,5 |
| FCST-VBKB10/7.5 | 10 | 6,5 ~ 7,5 |
| FCST-VBKB12/2.5 | 12 | 1,5 ~ 2,5 |
| FCST-VBKB12/3.5 | 12 | 2,5 ~ 3,5 |
| FCST-VBKB12/5.0 | 12 | 3,5 ~ 5,0 |
| FCST-VBKB12/6.5 | 12 | 5,0 ~ 6,5 |
| FCST-VBKB12/8.0 | 12 | 6,5 ~ 8,0 |
| FCST-VBKB12/8.5 | 12 | 7,0 ~ 8,5 |
| FCST-VBKB14/5.0 | 14 | 3,5 ~ 5,0 |
| FCST-VBKB14/6.5 | 14 | 5,0 ~ 6,5 |
| FCST-VBKB14/8.0 | 14 | 6,5 ~ 8,0 |
| FCST-VBKB14/10 | 14 | 8,0 ~ 10,0 |
| FCST-VBKB16/2.5 | 16 | 1,5 ~ 2,5 |
| FCST-VBKB16/5.0 | 16 | 3,5 ~ 5,0 |
| FCST-VBKB16/6.5 | 16 | 5,0 ~ 6,5 |
| FCST-VBKB16/8.0 | 16 | 6,5 ~ 8,0 |
| FCST-VBKB16/10 | 16 | 8,0 ~ 10,0 |
| FCST-VBKB18/6.5 | 18 | 5,0 ~ 6,5 |
| FCST-VBKB18/8.0 | 18 | 6,5 ~ 8,0 |
| FCST-VBKB18/9.5 | 18 | 8,0 ~ 9,5 |
| FCST-VBKB20/5.0 | 20 | 3,5 ~ 5,0 |
| FCST-VBKB20/6.5 | 20 | 5,0 ~ 6,5 |
| FCST-VBKB20/8.0 | 20 | 6,5 ~ 8,0 |
| FCST-VBKB20/10 | 20 | 8,0 ~ 10,0 |
| FCST-VBKB20/12 | 20 | 9,4 ~ 12,0 |
Guide d' installation
