FCST-ERPU
FCST
FCST-ERPU

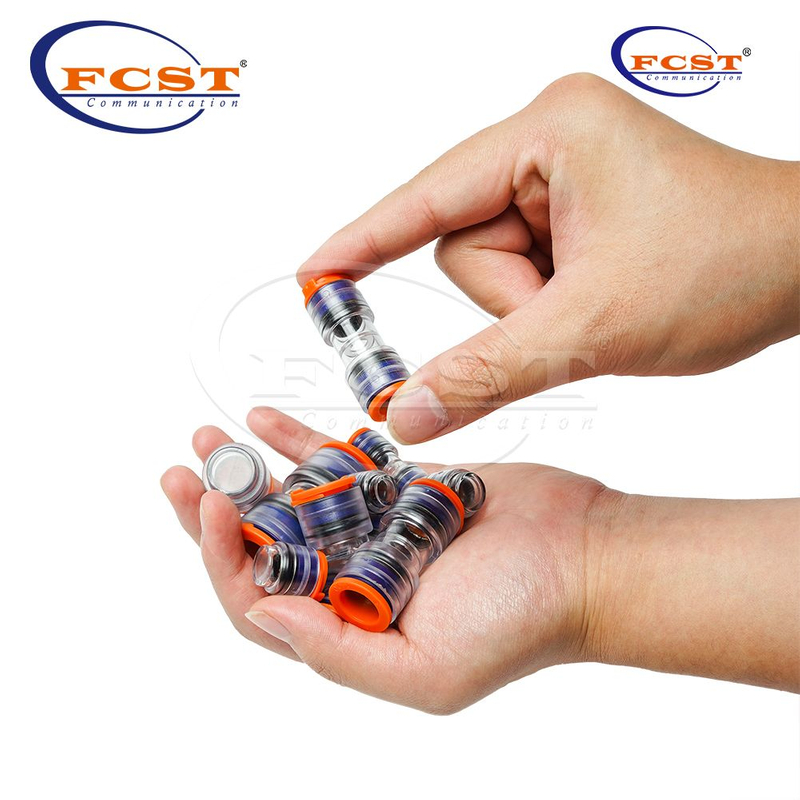

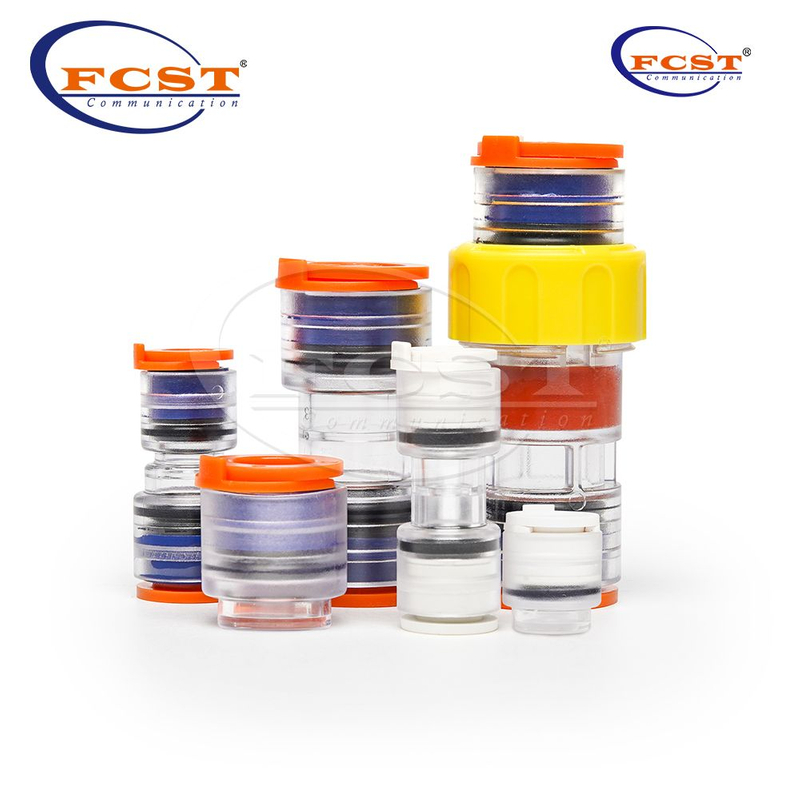

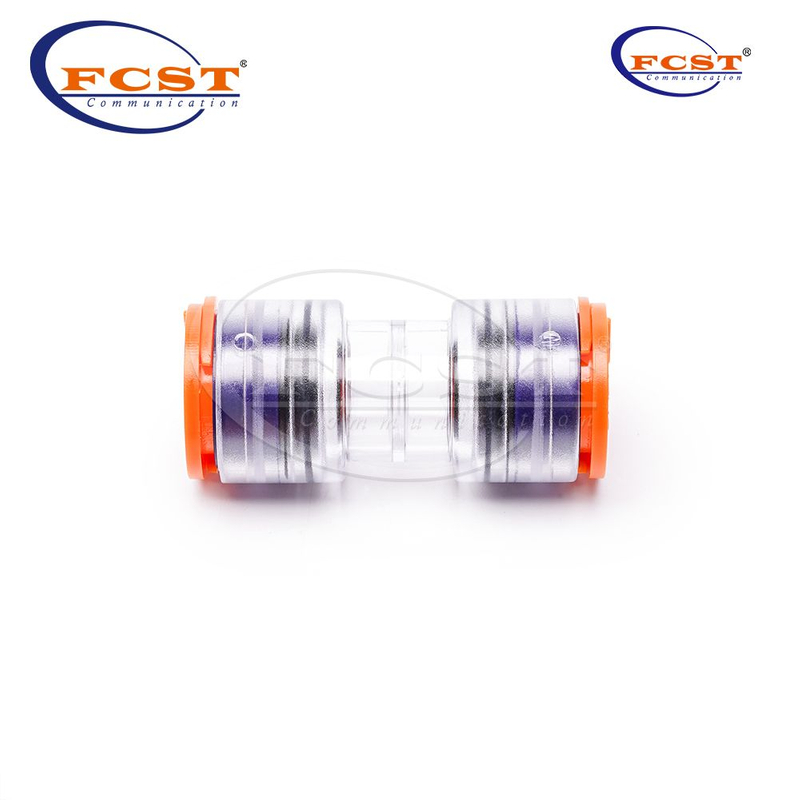

Aperçu du produit

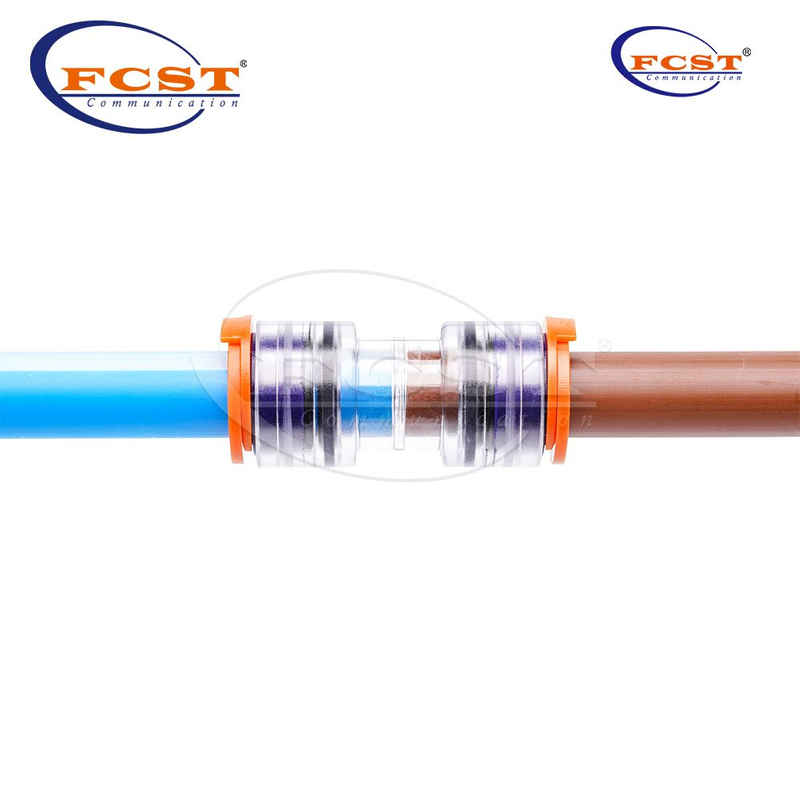

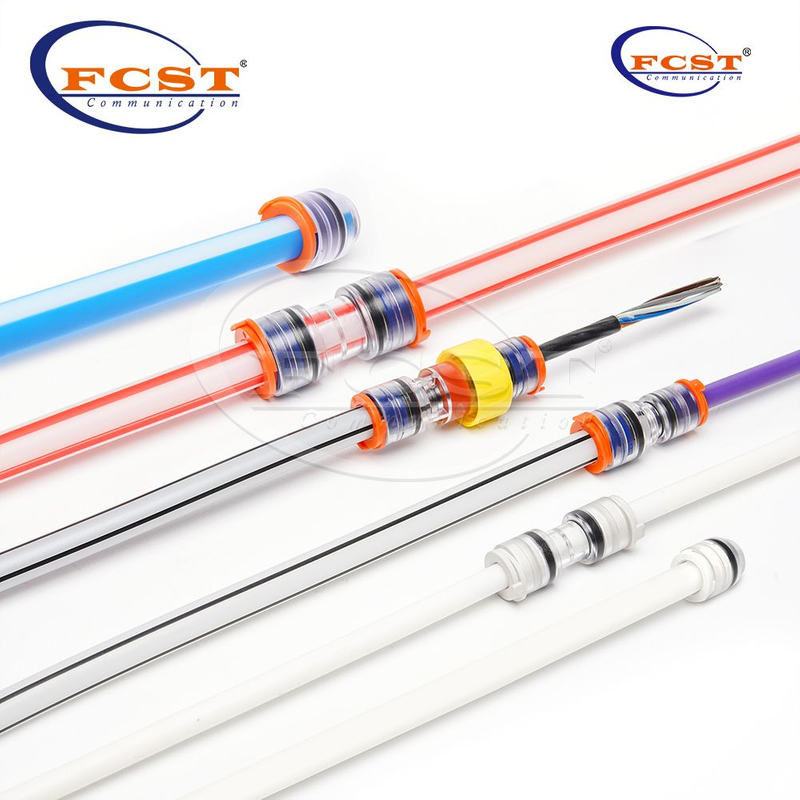

Les connecteurs droits Microduct ont été développés pour connecter les microducs les uns aux autres. Notre système permet une connexion et une déconnexion faciles et rapides du microduct. La construction robuste des connecteurs résiste aux forces de pression élevées, ce qui leur permet d'être utilisés dans des applications directement enterrées (DB). Le corps transparent permet une inspection visuelle facile du câble dans le connecteur.
Avantages du produit
Pour microducs de 3 à 32 mm.
Installation facile par « enfichable ».
Corps transparent limpide cristallin.
5 % du matériau est constitué de non-métal.
Testé conformément à EN 50411-2-8: 2009.
Anneaux de verrouillage pour éviter le retrait accidentel du connecteur.
Spécification du produit
| Construction | Description |
| Tube au connecteur | HDPEMicroduct (DB | DI | TW) |
Fluide | Air avec système de soufflage |
Pression de travail | 20 barres |
Pression d'éclatement | 25 bar |
| Durée de vie estimée | 25 ans |
| Classe de protection | IP68 |
| Test d'infiltration d'eau | 0,5 bar pendant 168 heures |
| Température d'installation | -15°C à +45°C |
| Température de fonctionnement | -15°C à +45°C |
| Température de transport et de stockage | -15°C à +45°C |
| Force d'insertion | Taille≤12 mm,≤ 50 N | Taille≥14mm,≤ 120 N |
| Résistance aux chocs | 1,5J |
| Selon les normes | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
EN 60529 | IP68 |
| EN 61300-2-26 | Brume salée |
| EN 61300-2-33 | Réentrées |
| EN 61300-2-10 | Résistance à l'écrasement |
| EN 61300-3-1 | Apparence visuelle |
| EN 61300-2-4 | Rétention des microduits |
| EN 61300-2-34 | Résistance chimique |
| EN 50411-2-8 | Annexe E : Force d'insertion |
| EN 61386-22 | Test au fil incandescent à 750°C |
EN 60794-1-2 | 2003, Méthode E4 : impact |
| EN 50411-2-8 | Annexe D : Test d'installation |
| EN 61300-2-22 | Changement de température |
| EN60794-1-2 | Méthode E1. Résistance à la traction |
| EN 61300-2-38 | 2006, méthode B : perte de pression |
| EN 50411-2-8 | Annexe C : Résistance aux hautes pressions |
| EN 61300-2-23 | 1997, Méthode 2 : Immersion dans l’eau |
| EN 61386-24 | Systèmes de conduits enterrés sous terre |
| EN 61300-2-38 | 2006, Méthode A : Performance d’étanchéité |

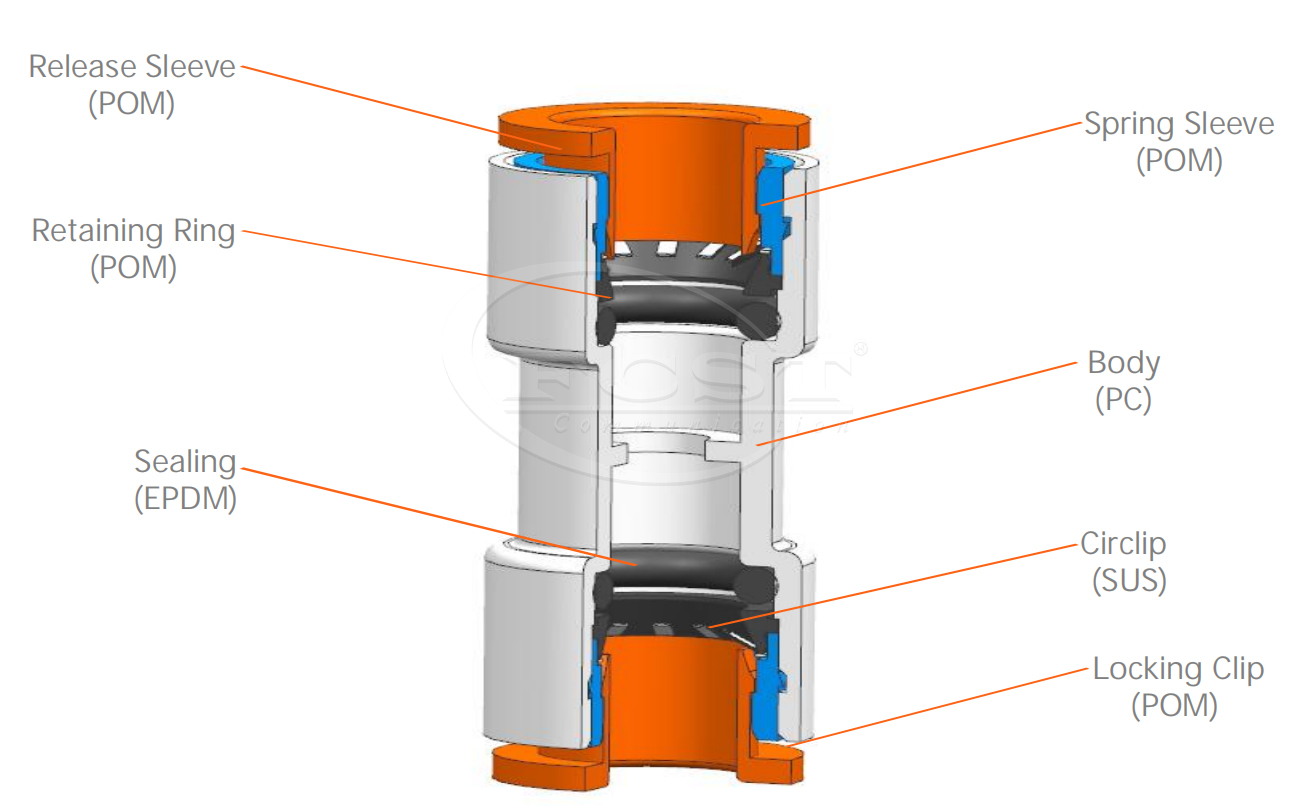

Matériel produit

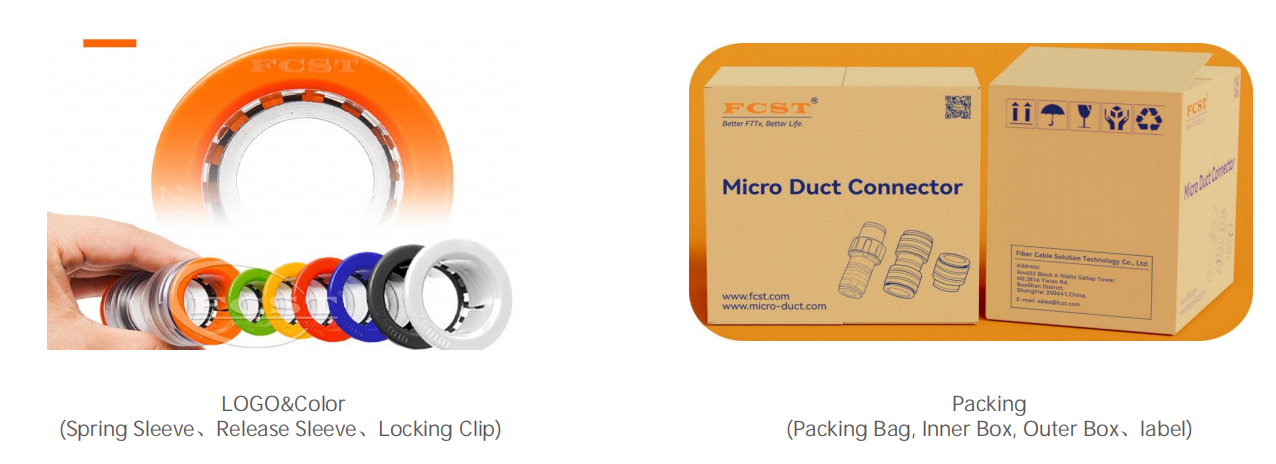

Informations d'emballage

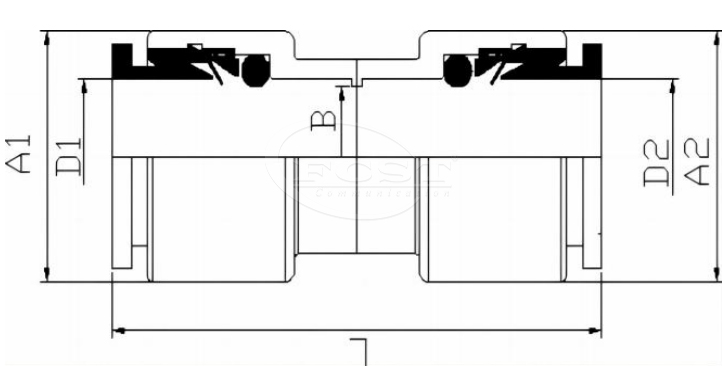

| Modèle | D1(mm) | D2 (mm) | A1 (mm) | A2 (mm) | B (mm) | L (mm) | Poids (g) |
ERPU3/2.1 | 3+0,4 | 3+0,4 | 11 ± 0,2 | 11 ± 0,2 | 2,1 ± 0,12 | 30,7 ± 0,5 | - |
| ERPU4/2.5 | 4+0,4 | 4+0,4 | 11 ± 0,2 | 11 ± 0,2 | 2,1 ± 0,12 | 30,7 ± 0,5 | - |
| ERPU5/3.5 | 5+0,4 | 5+0,4 | 13,5 ± 0,2 | 13,5 ± 0,2 | 3,5 ± 0,12 | 35,8 ± 0,5 | 3,6 ± 0,1 |
| ERPU6/3.5 | 6+0,4 | 6+0,4 | 13,5 ± 0,2 | 13,5 ± 0,2 | 3,5 ± 0,12 | 35,8 ± 0,5 | 3,6 ± 0,1 |
| ERPU7/3.5 | 7+0,4 | 7+0,4 | 15,2 ± 0,2 | 15,2 ± 0,2 | 3,5 ± 0,12 | 41,2 ± 0,5 | 5,2 ± 0,1 |
| ERPU7/5.5 | 7+0,4 | 7+0,4 | 15,2 ± 0,2 | 15,2 ± 0,2 | 5,5 ± 0,12 | 41,2 ± 0,5 | 5,4 ± 0,1 |
| ERPU8/6 | 8+0,4 | 8+0,4 | 15,2 ± 0,2 | 15,2 ± 0,2 | 6 ± 0,12 | 41,2 ± 0,5 | 4,7 ± 0,1 |
| ERPU8.5/6 | 8,5+0,4 | 8,5+0,4 | 15,2 ± 0,2 | 15,2 ± 0,2 | 6 ± 0,12 | 41,2 ± 0,5 | 4,7 ± 0,1 |
ERPU10/6 | 10+0,4 | 10+0,4 | 17,5 ± 0,2 | 17,5 ± 0,2 | 6 ± 0,12 | 45,2 ± 0,5 | 6,6 ± 0,1 |
| ERPU10/8 | 10+0,4 | 10+0,4 | 17,5 ± 0,2 | 17,5 ± 0,2 | 8 ± 0,12 | 45,2 ± 0,5 | 6,7 ± 0,1 |
| ERPU12/10 | 12+0,4 | 12+0,4 | 21,5 ± 0,2 | 21,5 ± 0,2 | 10 ± 0,12 | 52,2 ± 0,5 | 11,8 ± 0,1 |
ERPU1/2(12.7) | 12,7+0,4 | 12,7+0,4 | 21,5 ± 0,2 | 21,5 ± 0,2 | 10 ± 0,12 | 52,2 ± 0,5 | 11,8 ± 0,1 |
| ERPU14/10 | 14+0,4 | 14+0,4 | 23,5 ± 0,2 | 23,5 ± 0,2 | 10 ± 0,12 | 52,2 ± 0,5 | 12,95 ± 0,1 |
| ERPU14/11 | 14+0,4 | 14+0,4 | 23,5 ± 0,2 | 23,5 ± 0,2 | 11 ± 0,12 | 52,2 ± 0,5 | 12,95 ± 0,1 |
| ERPU14/12 | 14+0,4 | 14+0,4 | 23,5 ± 0,2 | 23,5 ± 0,2 | 12 ± 0,12 | 52,2 ± 0,5 | 12,85 ± 0,1 |
| ERPU15/12 | 15+0,4 | 15+0,4 | 25,3 ± 0,2 | 25,3 ± 0,2 | 12 ± 0,12 | 52,2 ± 0,5 | 14,6 ± 0,2 |
ERPU16/12 | 16+0,4 | 16+0,4 | 25,3 ± 0,2 | 25,3 ± 0,2 | 12 ± 0,12 | 52,2 ± 0,5 | 14,5 ± 0,2 |
| ERPU16/14 | 16+0,4 | 16+0,4 | 25,3 ± 0,2 | 25,3 ± 0,2 | 14 ± 0,12 | 52,2 ± 0,5 | 14,5 ± 0,2 |
| ERPU18/12 | 18+0,4 | 18+0,4 | 32,7 ± 0,3 | 32,7 ± 0,3 | 12 ± 0,12 | 55,9 ± 0,5 | 29,8 ± 0,2 |
| ERPU18/14 | 18+0,4 | 18+0,4 | 32,7 ± 0,3 | 32,7 ± 0,3 | 14 ± 0,12 | 55,9 ± 0,5 | 29,8 ± 0,2 |
| ERPU18/15 | 18+0,4 | 18+0,4 | 32,7 ± 0,3 | 32,7 ± 0,3 | 15 ± 0,12 | 55,9 ± 0,5 | 29,8 ± 0,2 |
| ERPU20/16 | 20+0,4 | 20+0,4 | 32,7 ± 0,3 | 32,7 ± 0,3 | 16 ± 0,12 | 55,9 ± 0,5 | 27,8 ± 0,2 |
| ERPU20/17 | 20+0,4 | 20+0,4 | 32,7 ± 0,3 | 32,7 ± 0,3 | 17 ± 0,12 | 55,9 ± 0,5 | 27,8 ± 0,2 |
| ERPU22/16 | 22+0,4 | 22+0,4 | 40 ± 0,3 | 40 ± 0,3 | 16 ± 0,12 | 71 ± 0,5 | 47,7 ± 0,2 |
| ERPU25/22 | 25+0,4 | 25+0,4 | 40 ± 0,3 | 40 ± 0,3 | 22 ± 0,12 | 71 ± 0,5 | 47,7 ± 0,2 |
| ERPU27/20 | 27+0,8 | 27+0,8 | 46,5 ± 0,5 | 46,5 ± 0,5 | 20 ± 0,12 | 80,6 ± 1 | - |
| ERPU27/25 | 27+0,8 | 27+0,8 | 46,5 ± 0,5 | 46,5 ± 0,5 | 25 ± 0,12 | 80,6 ± 1 | - |
| ERPU1/8(2.1) | 1/8+0,4 | 1/8+0,4 | 11 ± 0,2 | 11 ± 0,2 | 2,1 ± 0,12 | 30,7 ± 0,5 | - |
| ERPU3/16(3.5) | 3/16+0,4 | 3/16+0,4 | 13,5 ± 0,2 | 13,5 ± 0,2 | 3,5 ± 0,12 | 35,8 ± 0,5 | 3,6 ± 0,1 |
| ERPU1/4(3.5) | 1/4+0,4 | 1/4+0,4 | 13,5 ± 0,2 | 13,5 ± 0,2 | 3,5 ± 0,12 | 35,8 ± 0,5 | 3,6 ± 0,1 |
| ERPU5/16(6) | 5/16+0,4 | 5/16+0,4 | 15,2 ± 0,2 | 15,2 ± 0,2 | 6 ± 0,12 | 41,2 ± 0,5 | 5,4 ± 0,1 |
| ERPU3/8(8) | 3/8+0,4 | 3/8+0,4 | 17,5 ± 0,2 | 17,5 ± 0,2 | 8 ± 0,12 | 45,2 ± 0,5 | 6,7 ± 0,1 |
*Remarque : Pour d’autres tailles, veuillez contacter le service commercial.
