FCST-TH-SMC14
FCST
FCST-TH-SMC14
Aperçu du produit

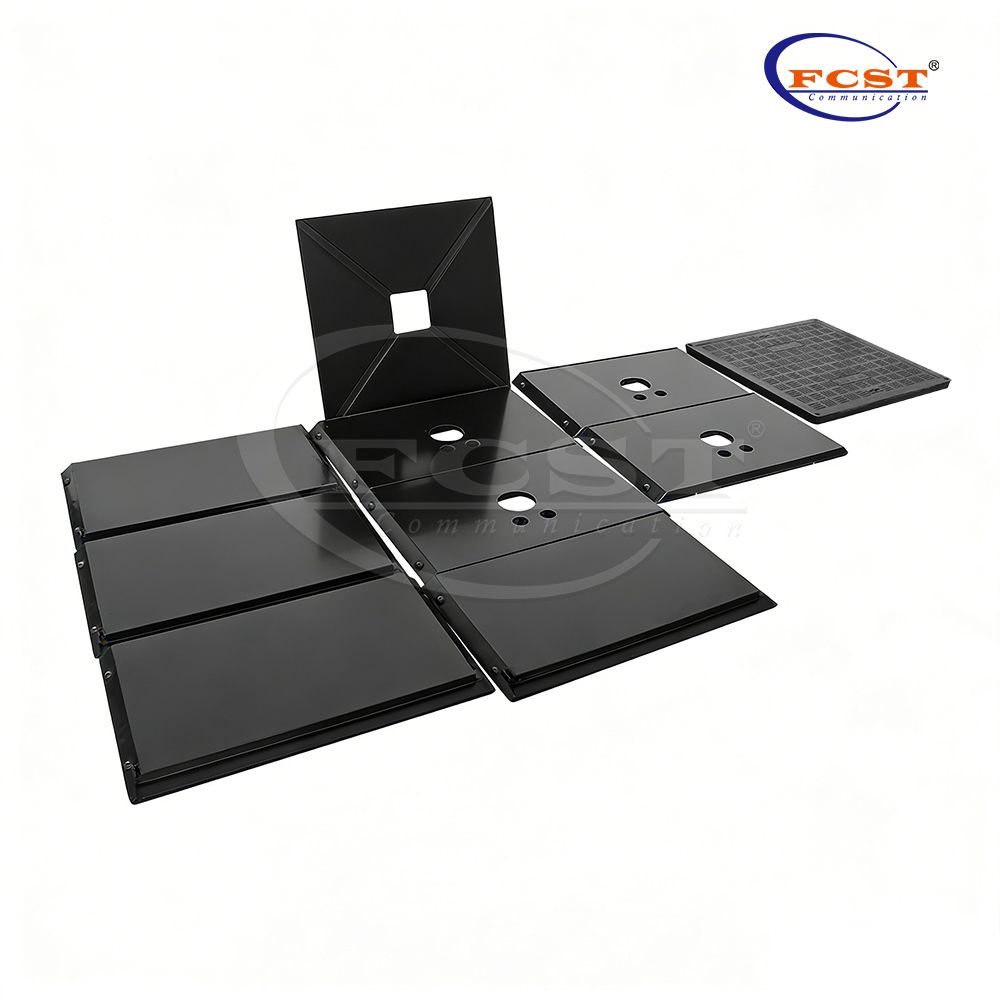

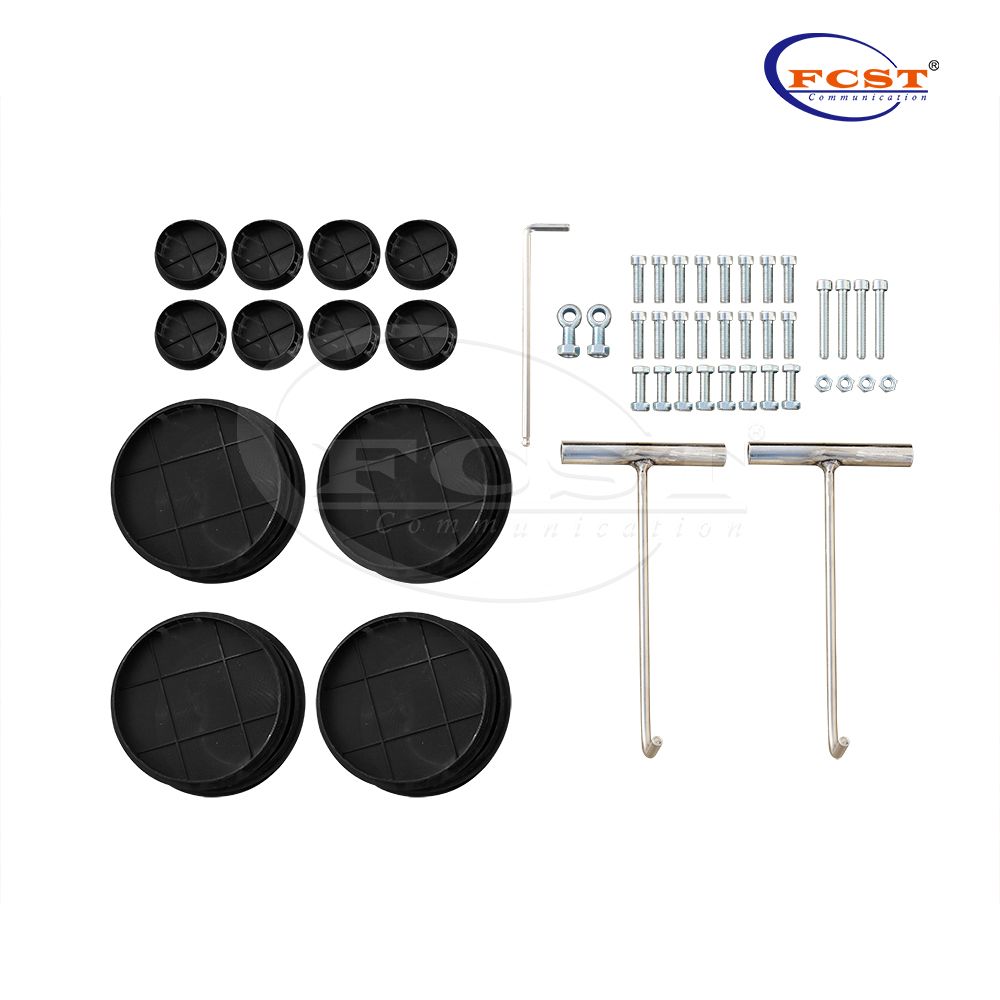

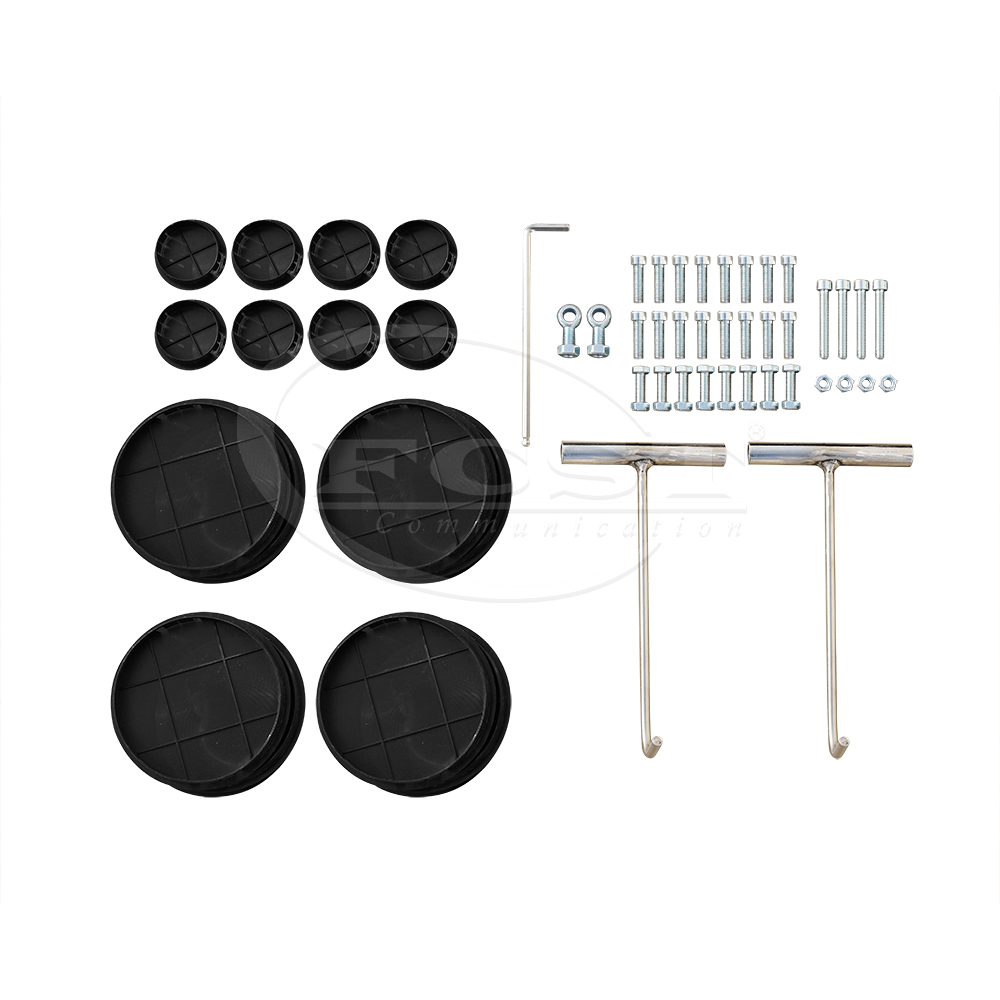

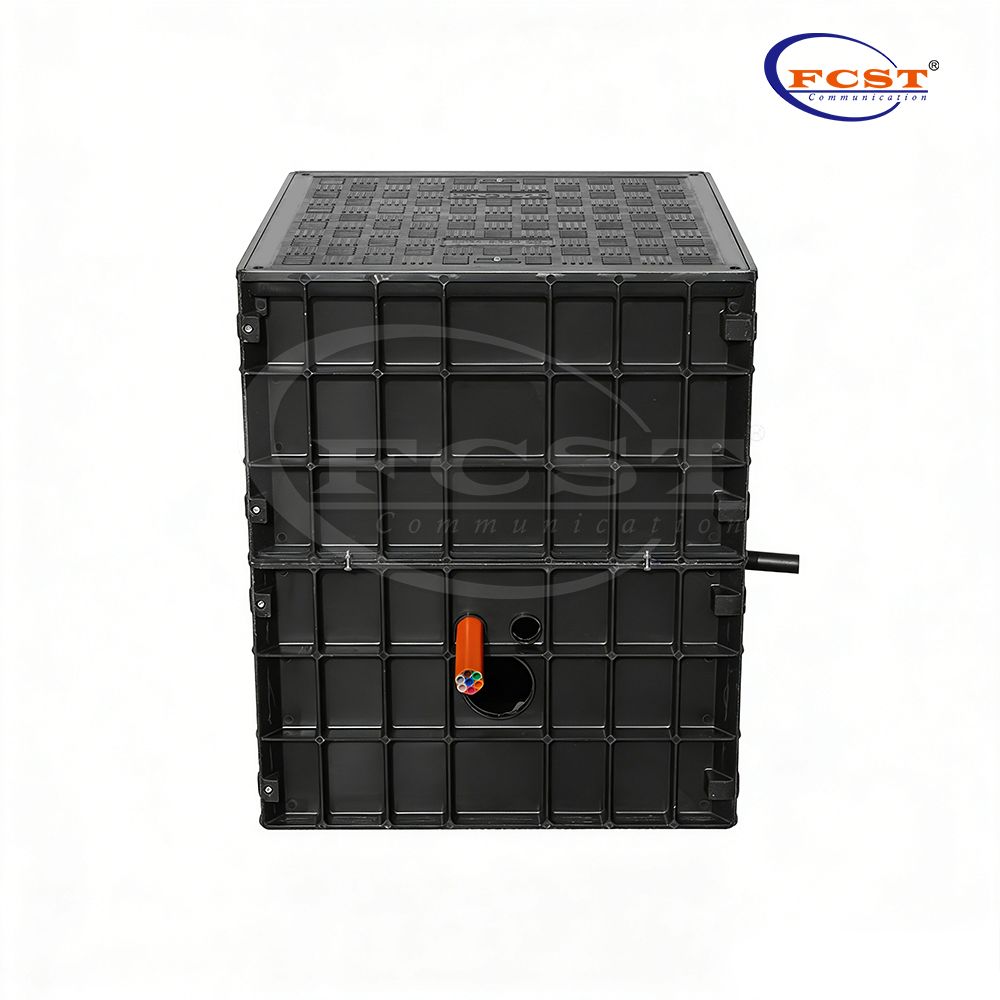

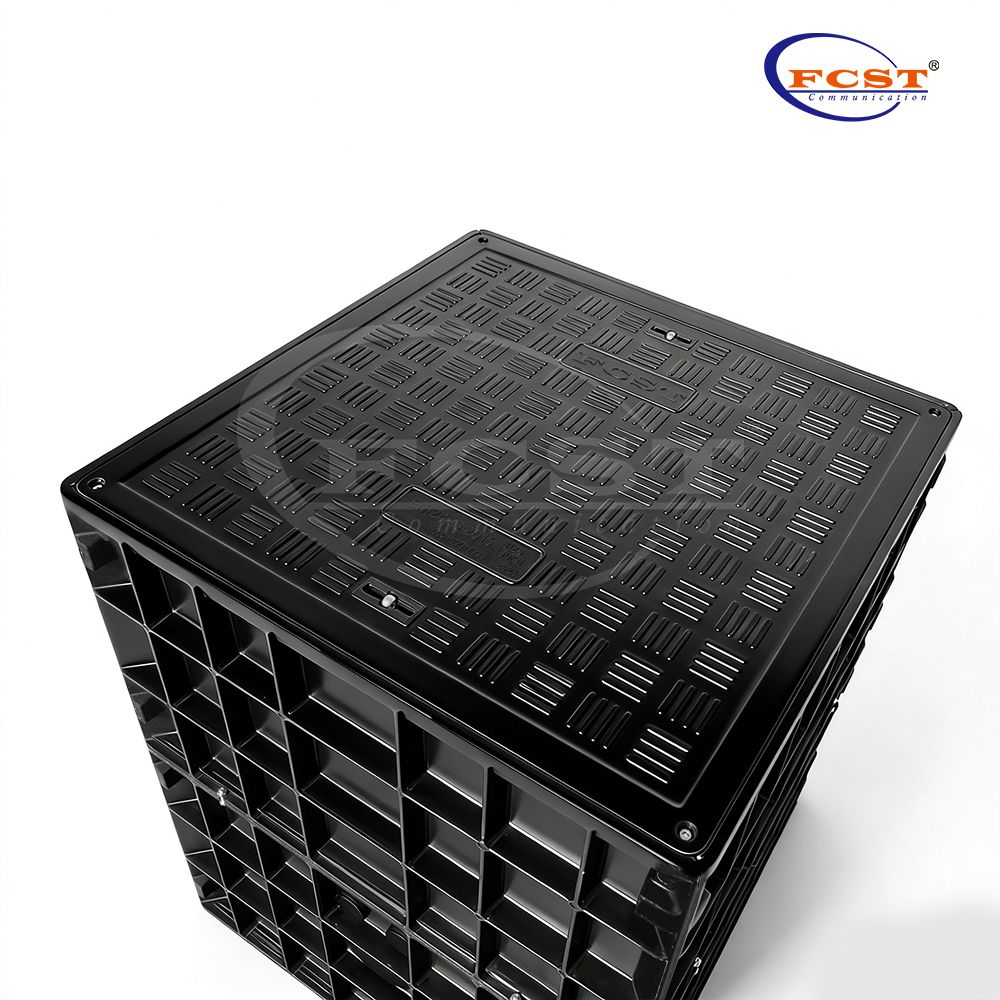

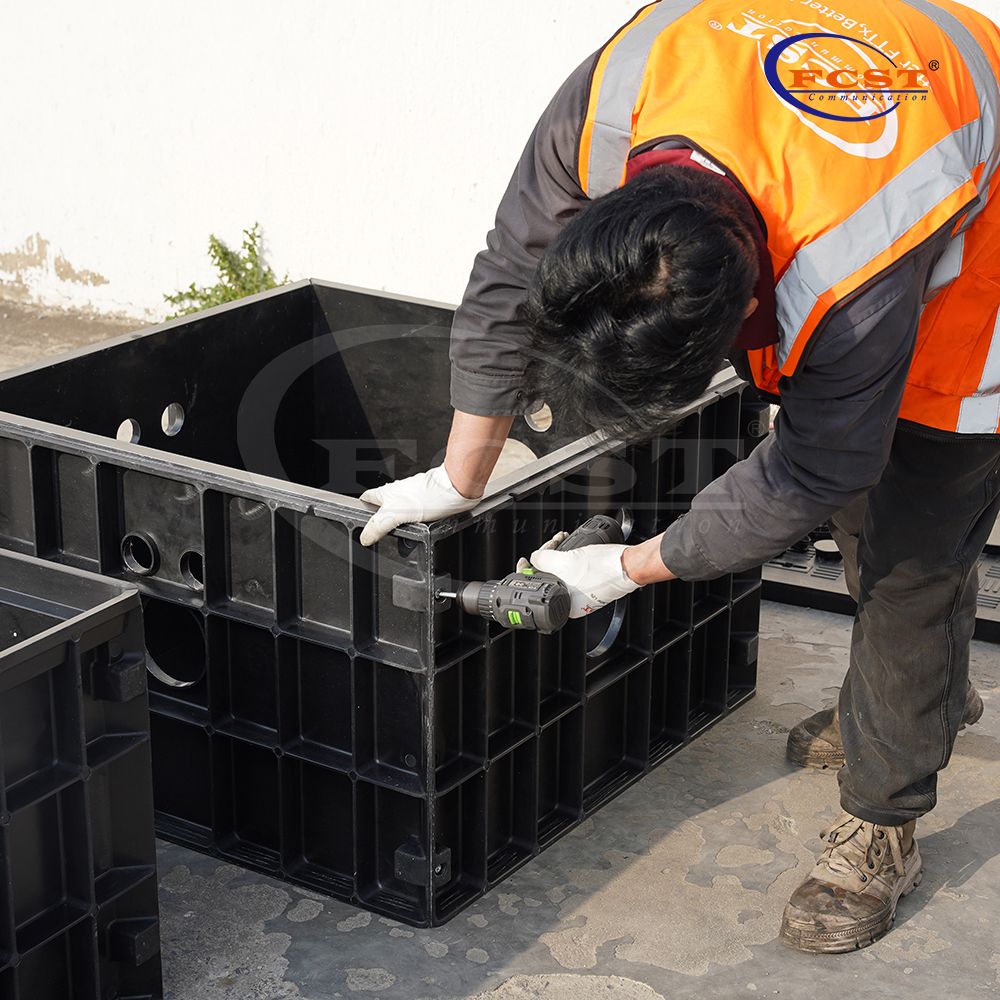

La chambre de trou d'homme de télécommunication FCST-TH-SMC14 est méticuleusement conçue pour offrir des solutions complètes de protection, de stockage, d'installation d'équipement et de maintenance pour le placement souterrain de fermetures d'épissure de fibre optique et de produits de câbles. Le fond est équipé d'une plaque de base avec des trous de drainage. Chaque côté de la plaque inférieure comporte un trou pré-percé de 125 mm et deux trous de 50 mm, chacun avec un capuchon. Les trous pré-percés sont compatibles avec d'autres gammes de diamètres de tuyaux et peuvent être percés sur site.
Avantages du produit
La durée de vie peut atteindre 30 ans.

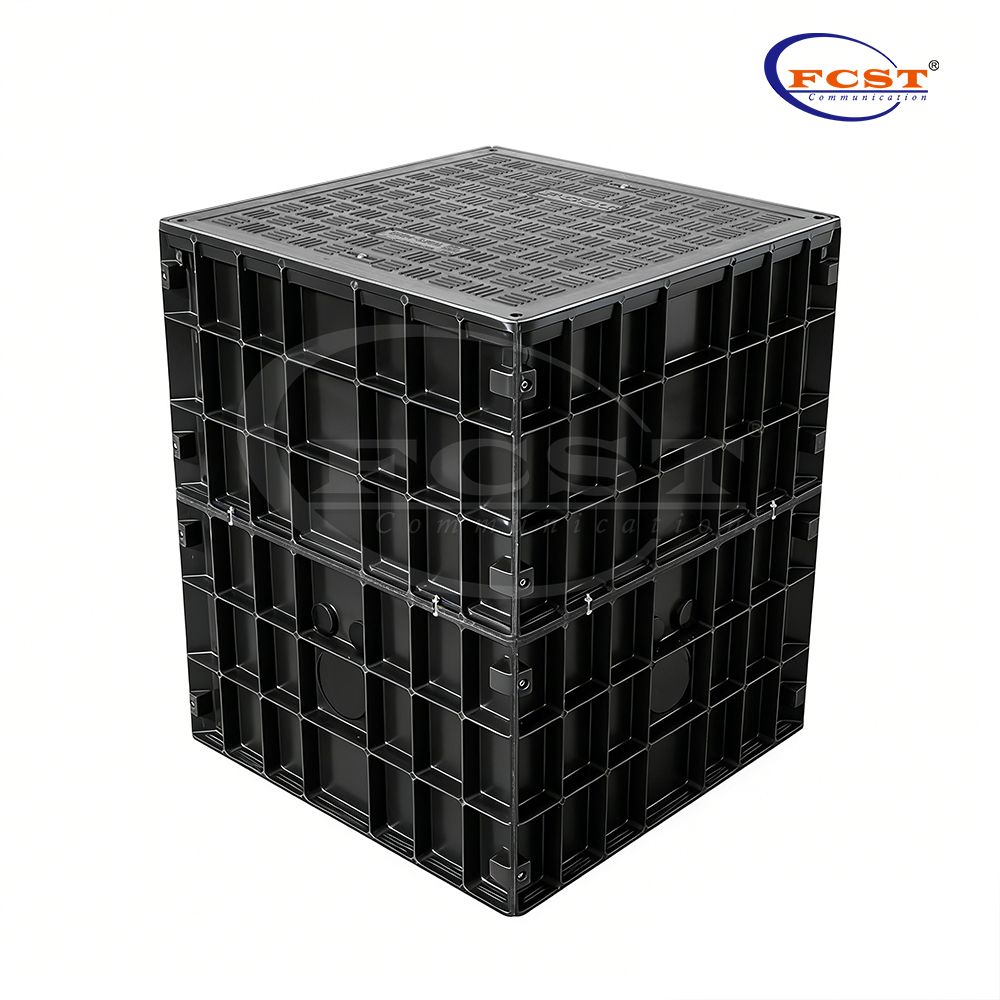

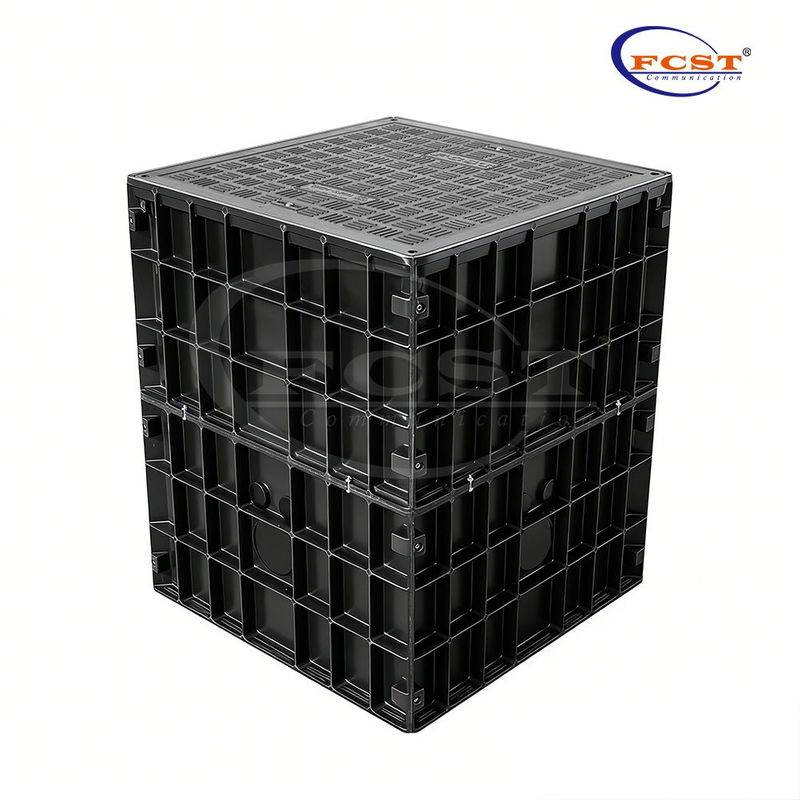

La profondeur peut être empilée selon les besoins.
Conception légère utilisant des matériaux composites SMC.
Dimensions internes : 800*800*1020mm (31'x31'x40.16')
Les structures préfabriquées réduisent les coûts d'installation sur site de 80 %.
Conforme à la norme ANSI/SCTE 77 2017 et EN124. (Tier22/B125)
Des raidisseurs transversaux et verticaux sont disposés autour du côté extérieur du puits et peuvent également être étroitement combinés avec la couche de sol damée. Il n'est pas facile de le déplacer et de le desserrer après avoir roulé.
Pourquoi le FCST-TH-SMC14 réussit les tests les plus rigoureux
✅ Capacité de charge 50 % plus élevée
testée à 150,1 kN – 50 % au-dessus des exigences de la norme ANSI/SCTE Tier 22.
✅ Zéro fissure, zéro flexion.
L'inspection post-test a confirmé des surfaces plates et lisses sur le couvercle et les parois latérales.
✅ Trois tests critiques réussis
couvrent la charge verticale, la charge verticale sur les parois latérales et la pression sur les parois latérales – tous vérifiés.
✅ Procédures alignées sur SGS
Un protocole strict de test de résistance en trois étapes a été suivi, correspondant aux normes de laboratoire SGS.
✅ Conçu pour une durée de vie de 30 ans.
Conçu pour l'enfouissement direct, les télécommunications souterraines et les environnements d'infrastructures difficiles.
✅ Certifié conforme aux normes internationales
ANSI/SCTE 77 2017 et EN124 (Tier 22 / B125).
Spécifications du produit
Construction | Description |
Norme exécutive | ANSI/SCTE 77 2017 | EN124 |
Matériel | SMC / BMC |
Grade de charge de couverture de trou d'homme | Niveau 22 丨B125 |
Longueur | 800 mm | 31 pouces |
Largeur | 800 mm | 31 pouces |
Profondeur | 1020 mm | 40,16 pouces |
Poids | SMC : 120,5 kg |
Grade d'atterrissage de la flamme | V0 |
Logo des exigences environnementales | Rencontrez ROHS disponible |
Température de travail | -40°C~+65°C |
Température de stockage | -40°C~+70°C |
Durée de vie | 30 ans |

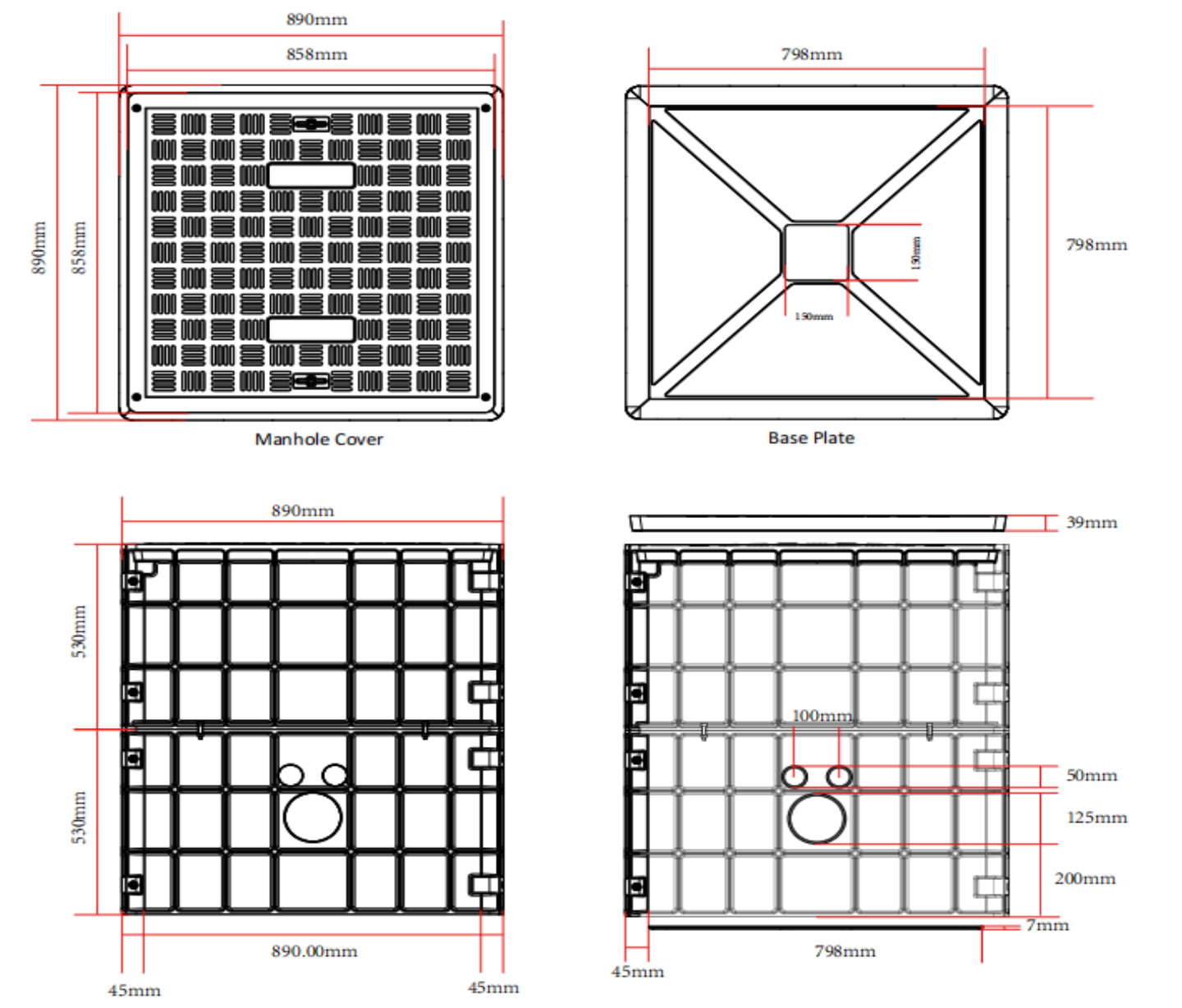

Taille du produit
| Taille externe (L*W*D) | Dimensions internes (L*L*P) | Grade de charge de couverture de trou d'homme |
| 890 x 890 x 1 060 mm (35,04'x35,04'x41,73') | 800*800*1020mm (31'x31'x40.16') | Niveau 22 | B125 |

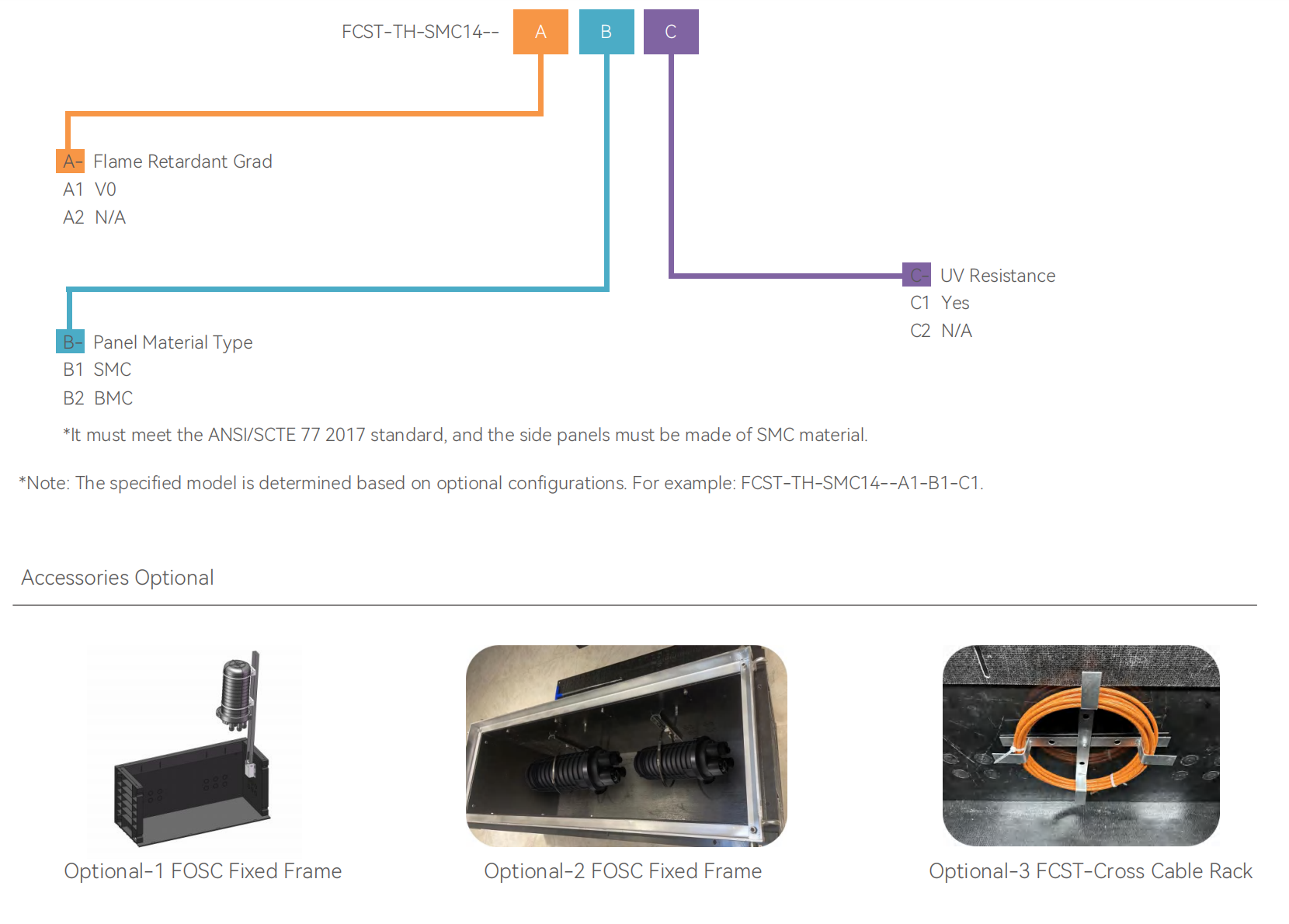

Informations de commande
Remarque : L'application pratique de cette chambre de regard composite, couvrant de nombreux domaines tels que l'administration municipale, l'énergie électrique, l'électricité, l'eau, l'administration routière et le drainage. De chaque côté du produit. La taille du trou de forage peut être ajustée sur le chantier de construction en fonction de la taille réelle du tuyau en silicone HDPE/ micro-conduit HDPE.
