FCST-15JDB-SC
FCST
FCST-15JDB-SC
Aperçu du produit
Un connecteur droit conçu pour un enterrement direct. Pas de rouille. Aucune fuite. Pas de repenser.
Les réseaux de microconduits souterrains sont confrontés à une réalité simple mais coûteuse : la connexion la plus faible détermine la durée de vie de l’ensemble du lien. L'infiltration d'eau, la corrosion, les dommages causés par l'impact du remblayage ou un joint défaillant peuvent transformer un raccord de routine en une excavation coûteuse.

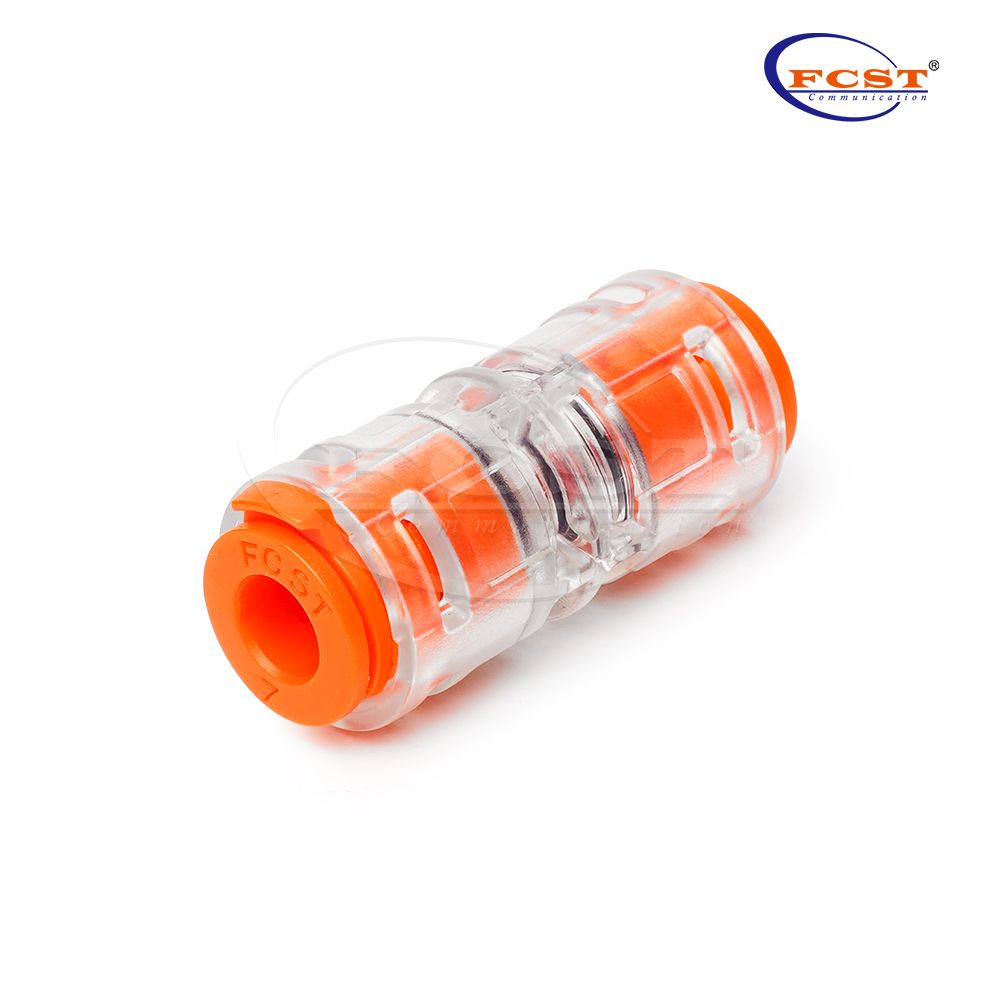

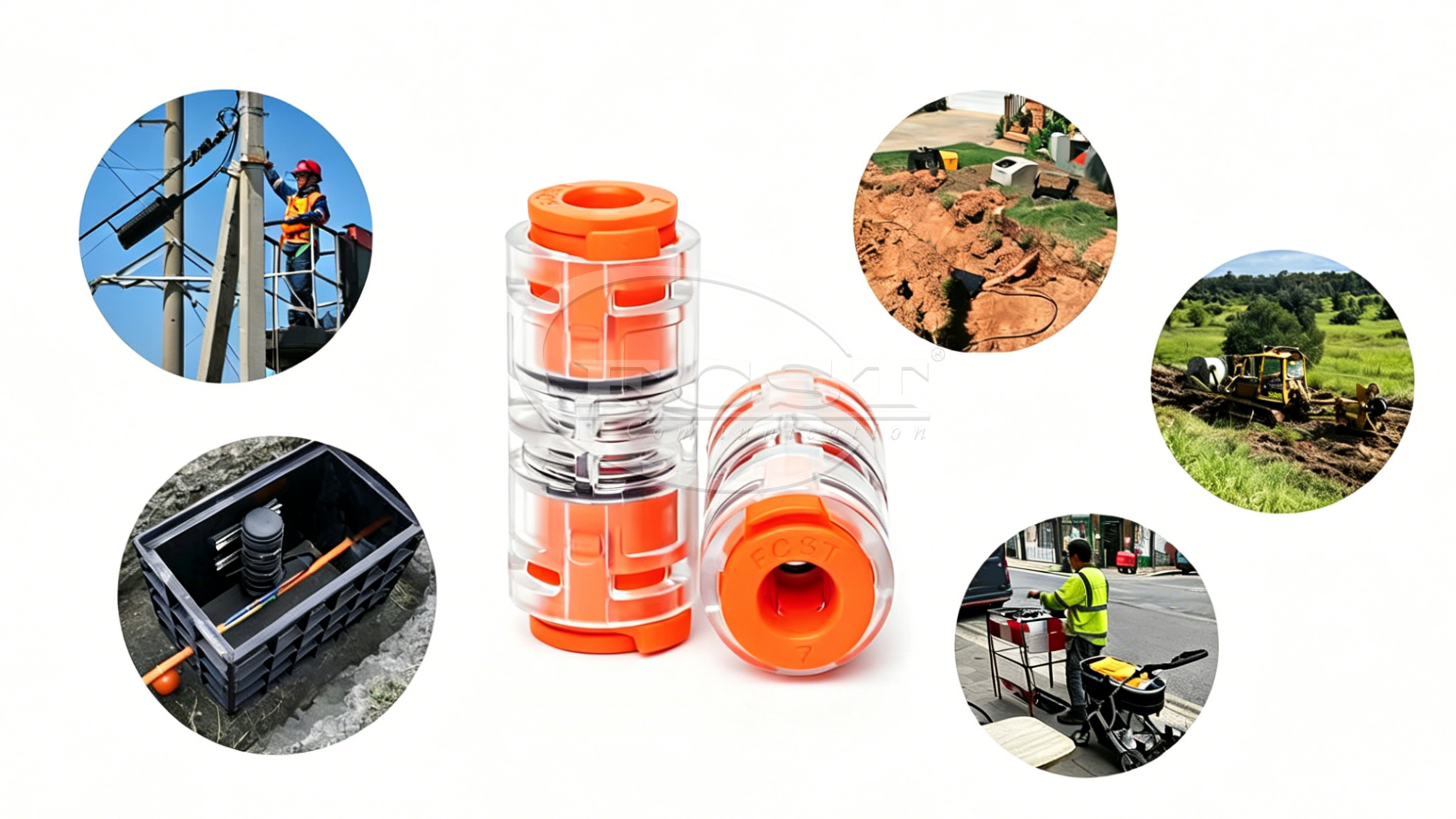

Le connecteur droit pour microducs FCST-15JDB-SC est un connecteur droit pour microconduits à emboîtement sans métal, conçu spécifiquement pour les environnements d'enfouissement direct (DB) et d'installation directe (DI). Il combine un corps transparent et résistant aux chocs avec une étanchéité IP68 et un clip de verrouillage de sécurité pré-assemblé, vous offrant une connexion que vous pouvez installer rapidement et oublier pendant des décennies.
Clip de verrouillage de sécurité pré-assemblé.
Résistance aux chocs – certifiée 15J.
Alésage universel – réduit la complexité des SKU.
Conception anti-sédiments, résistance chimique.
Conception entièrement en plastique (sans métal) - risque de rouille nul.
Pour microducs de 7 à 16 mm, personnalisation OEM.

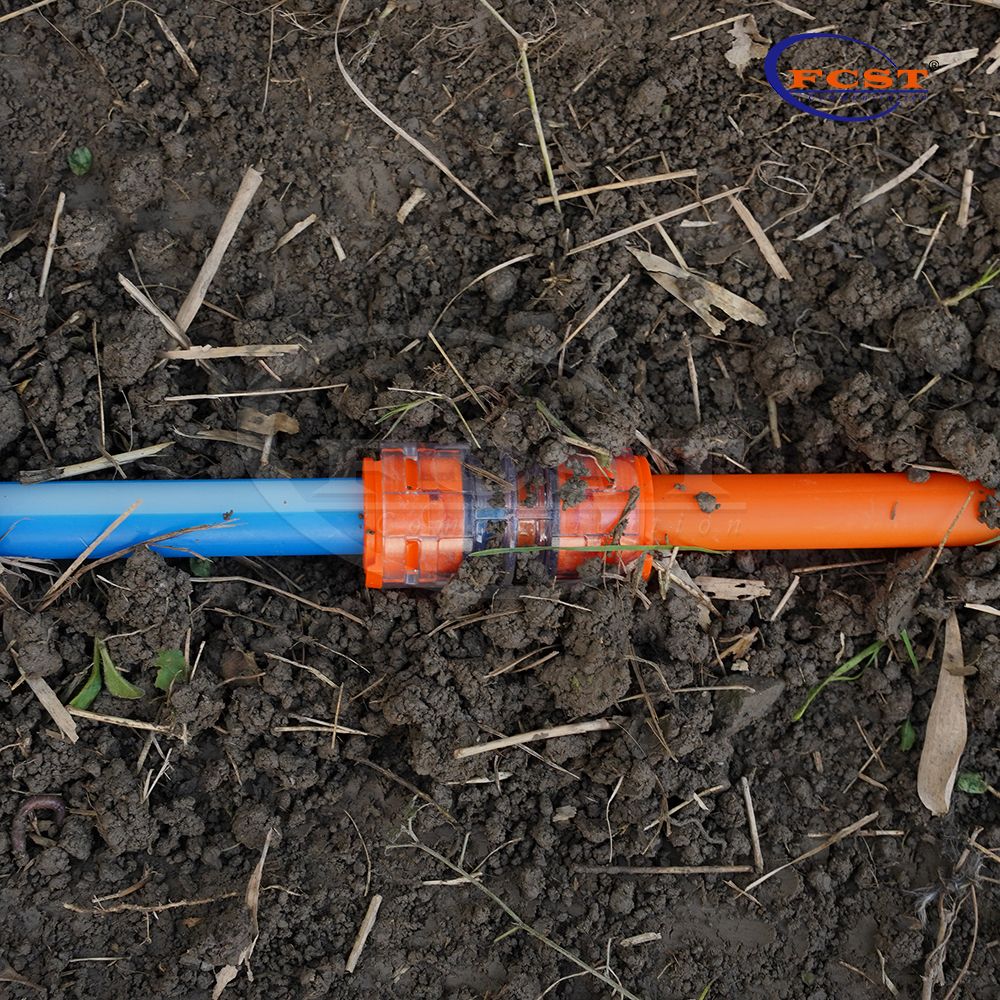

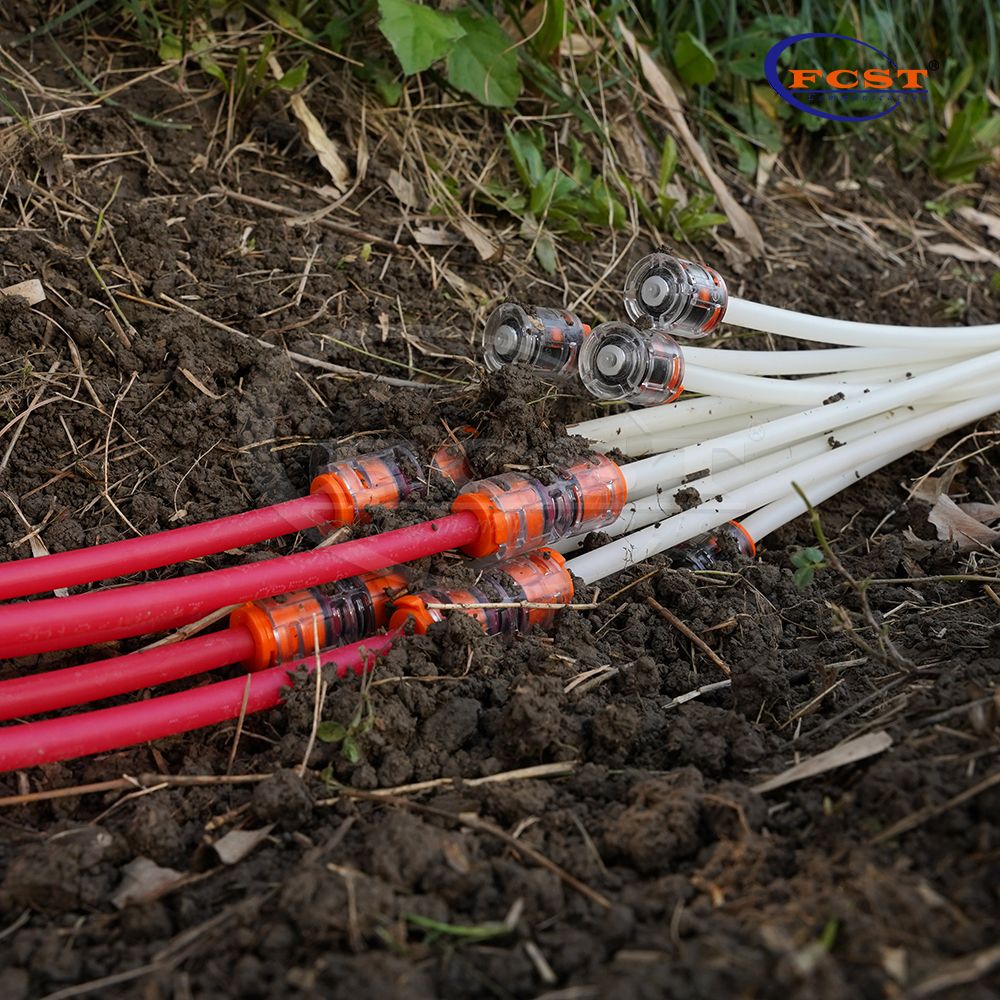

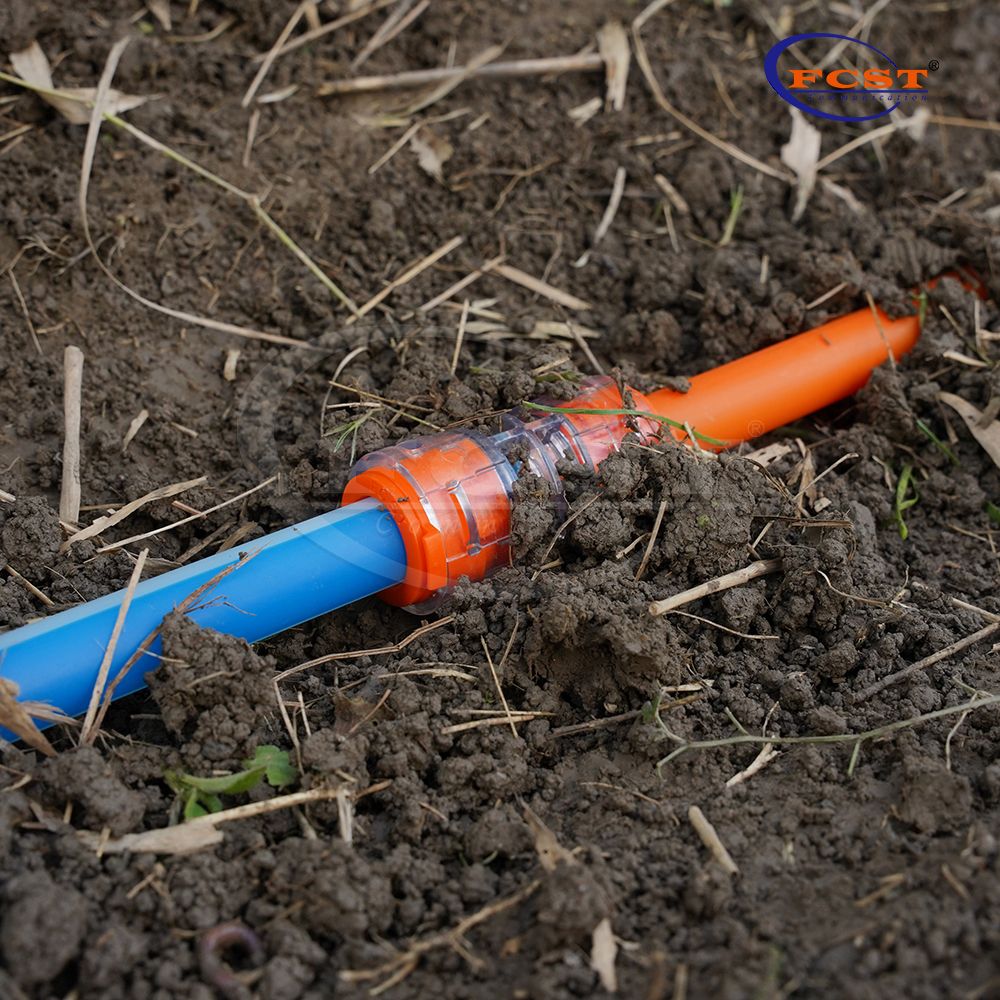

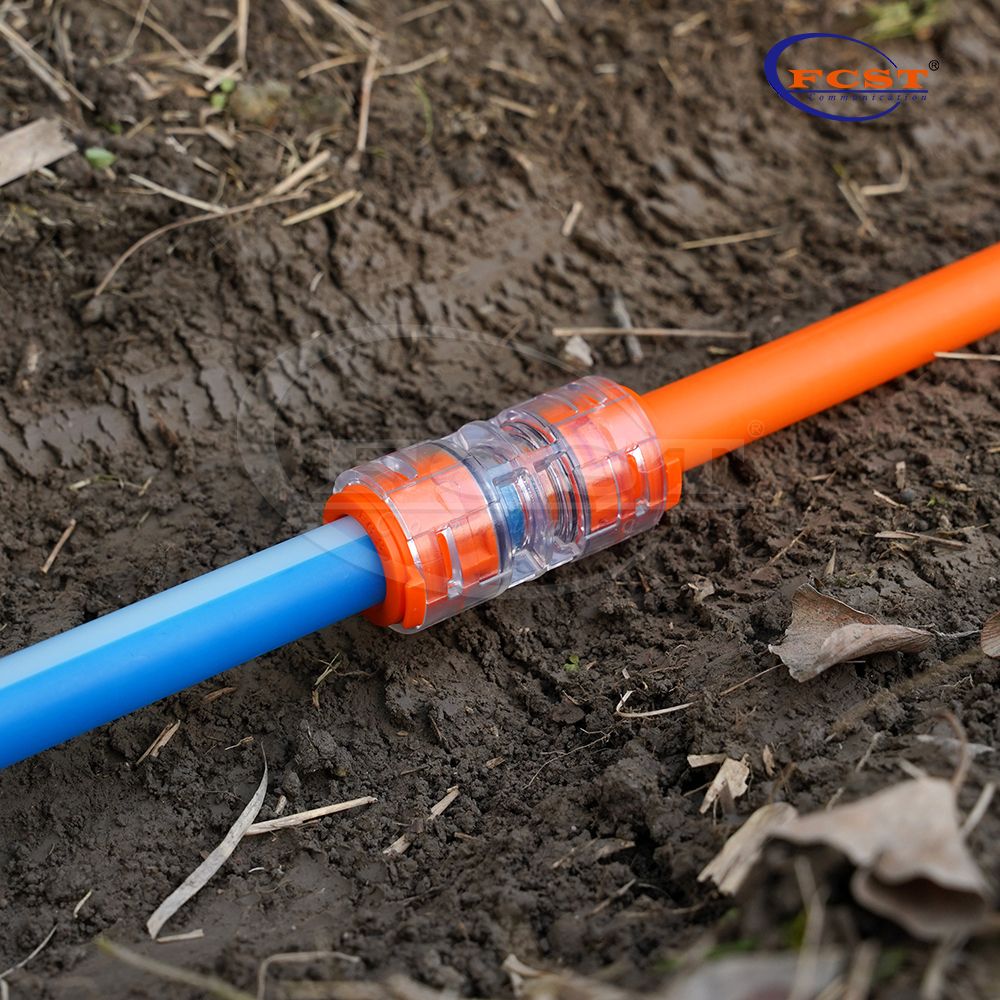

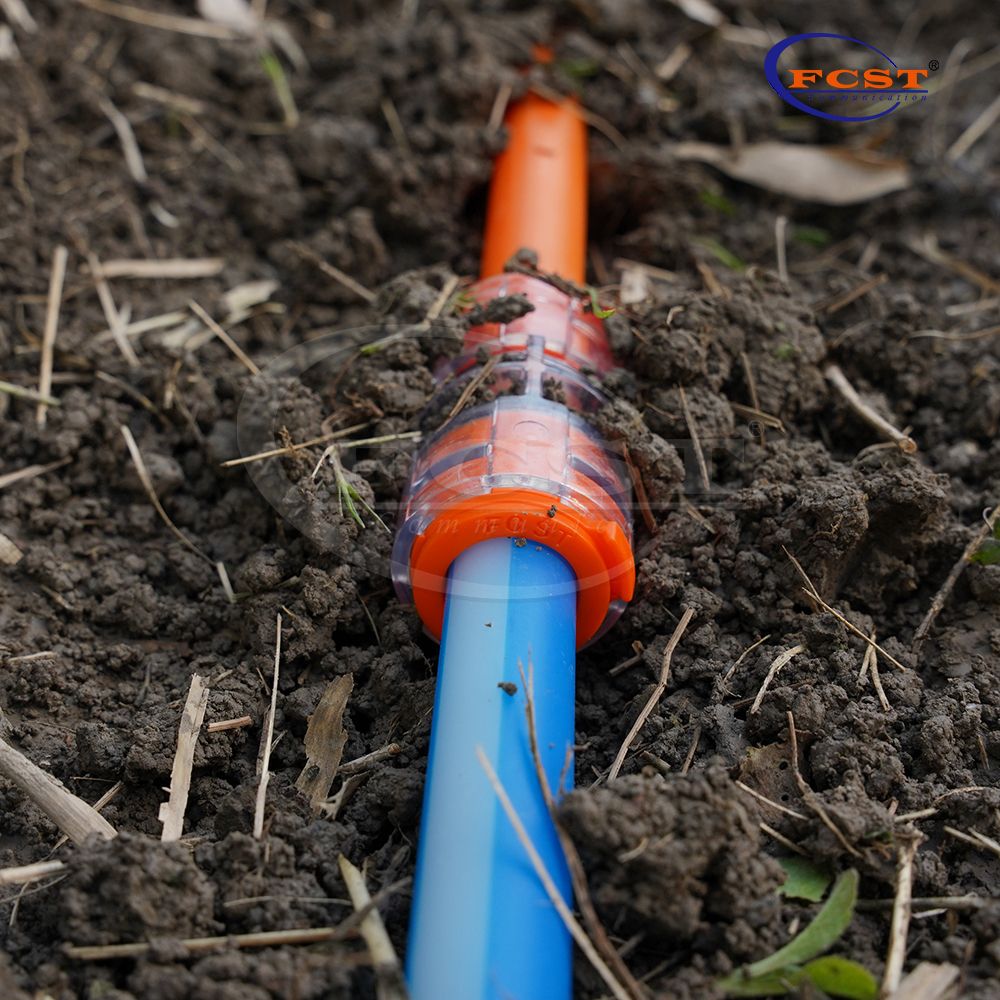

Convient pour une utilisation dans les applications à enterrement direct (DB).

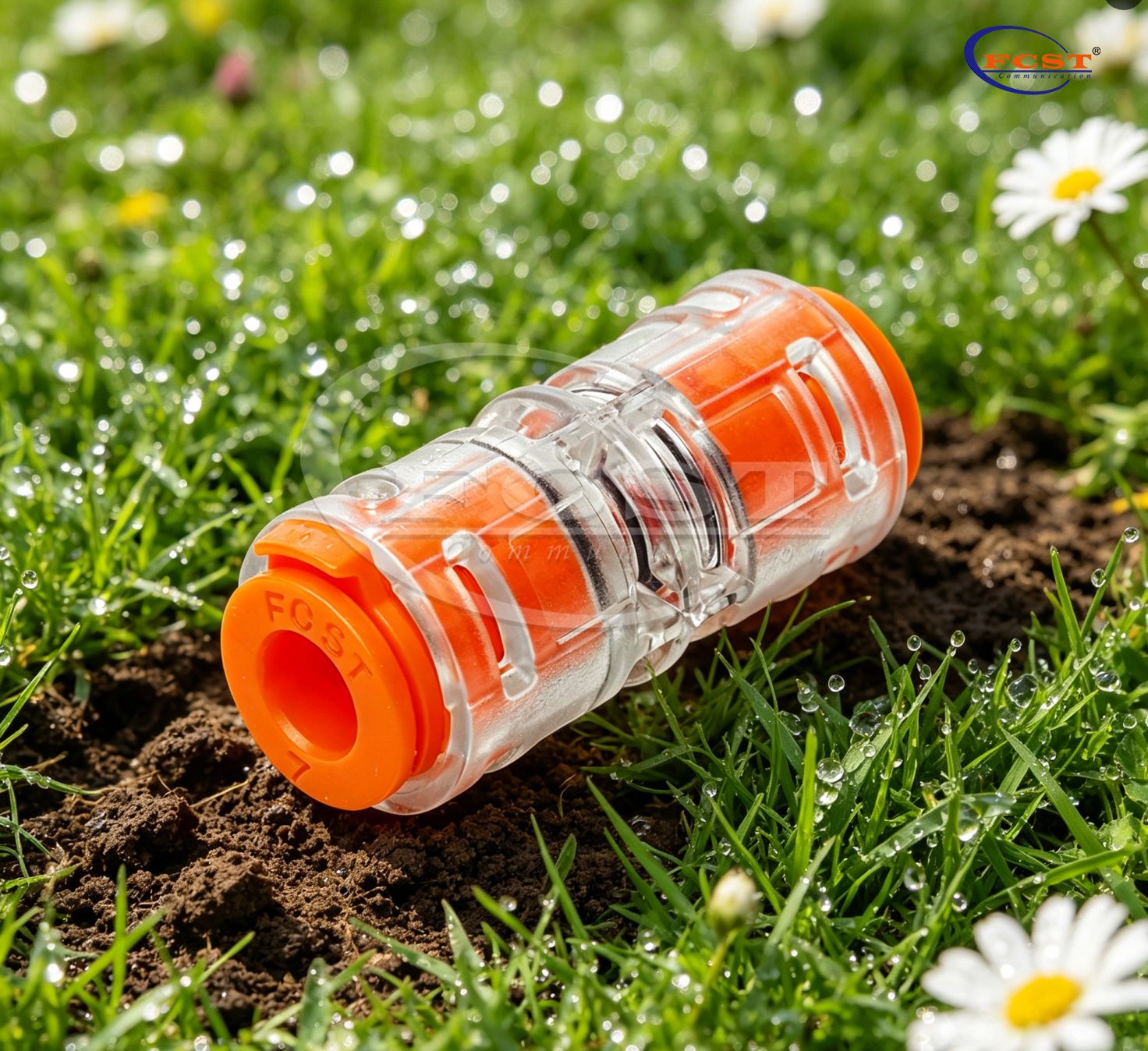

Installation facile « push-in » , corps transparent cristallin.
Les composants sont fabriqués à partir de matériaux recyclables pour réduire les émissions de CO2.
Spécifications du produit
Construction | Description |
Tube au connecteur | HDPEMicroduct (DB | DI | TW) |
Fluide | Air avec système de soufflage |
Pression de travail | 20 barres |
Pression d'éclatement | 25 bar |
Durée de vie estimée | 25 ans |
Classe de protection | IP68 |
Test d'infiltration d'eau | 0,5 bar pendant 168 heures |
Température d'installation | -15°C à +50°C |
Température de fonctionnement (après soufflage) | -20°C à +70°C |
Température de transport et de stockage | -15°C à +45°C |
Force d'insertion | Taille≤12 mm,≤ 50 N | Taille≥14mm,≤ 120 N |
Résistance aux chocs | 15J |
Selon les normes | DIN EN 50411-2-8,EN 50411-2-5,lEC 60794-1-24, E4 : 15 Joules, |
standard |
EN 60529 : IP68 |
EN 61300-2-26 : Brouillard salin |
EN 61300-2-33 : Réentrées |
IEC 60794-1-24, E4 : 15 Joules |
EN 61300-2-10 : Résistance à l'écrasement |
EN 61300-3-1 : Aspect visuel |
EN 61300-2-4 : Rétention des microducs |

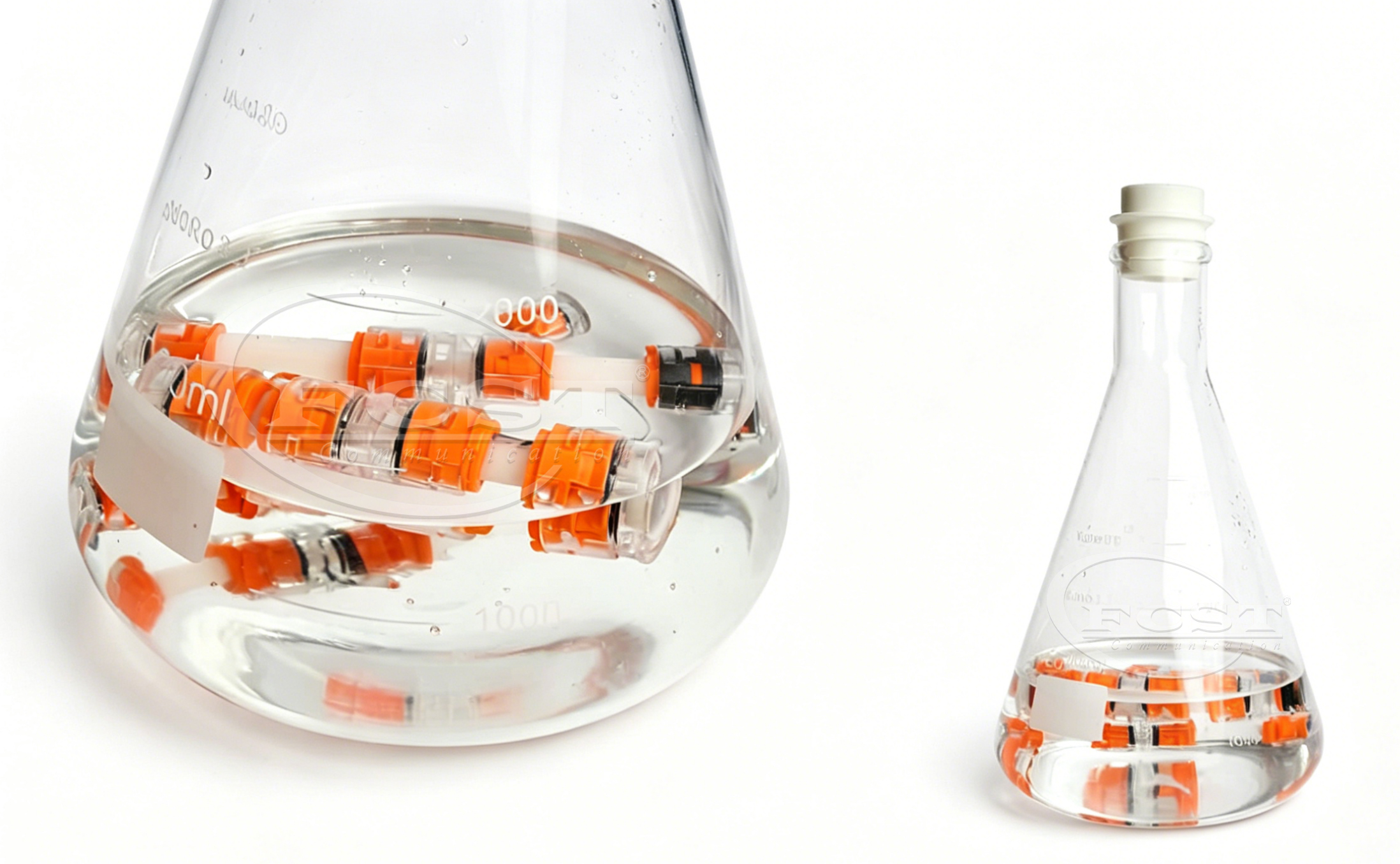

EN 61300-2-34 : Résistance chimique |
EN 50411-2-8 : Annexe E : Force d'insertion |
EN 61386-22 : Test au fil incandescent à 750°C |
EN 50411-2-8 : Annexe D : Test d'installation |
EN 61300-2-22 : Changement de température |
EN60794-1-2 Méthode E1. Résistance à la traction |
EN 61300-2-38 : 2006, méthode B : perte de pression |
EN 50411-2-8 : Annexe C : Résistance aux hautes pressions |
EN 61300-2-23 : 1997, méthode 2 : immersion dans l'eau |
EN 61386-24 : Systèmes de conduits enterrés |
EN 61300-2-38:2006, Méthode A : Performance d'étanchéité |

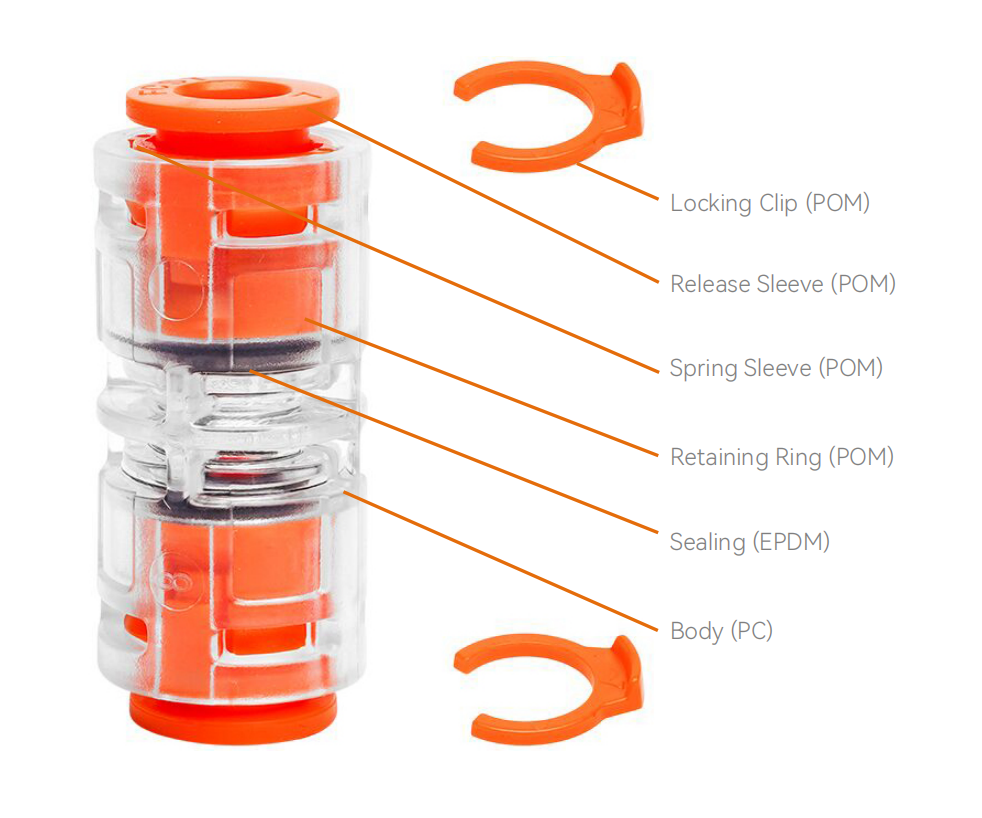

Matériel produit
Informations de commande

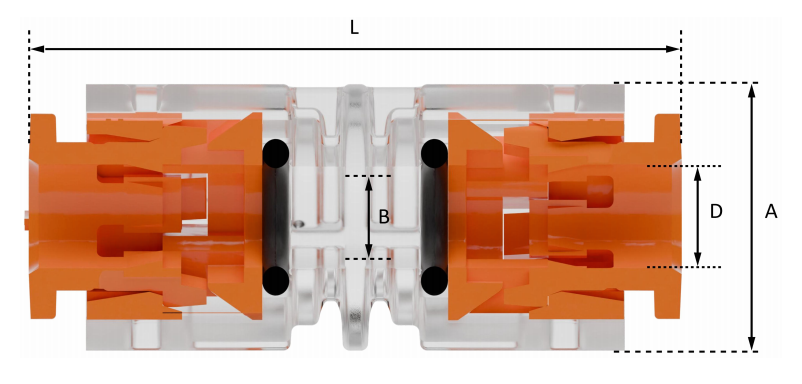

| Modèle | D (mm) | Un (mm) | B (mm) | L (mm) | Poids (g) |
| FCST-15JDB-SC7 | 7+0,4 | 18,8+0,2 | 6,10 ± 0,2 | 45,2 ± 0,2 | 9-9.8 |
| FCST-15JDB-SC10 | 10+0,4 | 21,8+0,2 | 9,1 ± 0,2 | 46,6 ± 0,2 | 13-15 |
| FCST-15JDB-SC12 | 12+0,4 | 24,7+0,2 | 11,1 ± 0,2 | 54,5 ± 0,2 | 18-22 |
| FCST-15JDB-SC14 | 14+0,4 | 26,7+0,2 | 13,0 ± 0,2 | 54,9 ± 0,2 | 15-17.3 |
| FCST-15JDB-SC16 | 16+0,4 | 28,7+0,2 | 15,1 ± 0,2 | 56,4 ± 0,2 | 21-25 |
*Remarque : Pour d’autres tailles, veuillez contacter le service commercial.
Questions et réponses
1.Quelle est la capacité de production du connecteur de microduc enfichable?
14/10mm
Capacité de production quotidienne : 23 000 pièces.
Capacité de production mensuelle : 780 000 pièces.
2.Combien d’installations de production et d’employés FCST compte-t-elle ?
Zone 1.Factory : 12 000 mètres carrés.
2.Nombre d'employés : 150 personnes.
3. Poinçonneuses à grande vitesse : 10 ensembles.
4.Machines de moulage par injection plastique : 43 ensembles.
5. Machines de moulage par compression pour bagues d'étanchéité : 4 ensembles.
6.Machines-outils CNC : 60 ensembles.
7.Lignes de production automatisées d’assemblage de pièces : 40 ensembles.
8. Presses d'assemblage manuelles : 20 ensembles.
9.Machines d'assemblage de connecteurs de microducts semi-automatisées : 2 ensembles.
10.Équipement de test de produits : 10 ensembles.
3. Quelles parties du coupleur de microduc à corps transparent de 3/8 pouces peuvent être personnalisées en couleur ?
Pièces personnalisables : Anneau de retenue ,Manchon à ressort ,Déverrouillage du manchon en S Clip de ,verrouillage
Couleur personnalisable : les couleurs peuvent faire référence à la carte de couleurs RAL et à la carte de couleurs PANTONE..
4.Quels processus sont requis pour la personnalisation des raccords de microconduits DB push fit ?
5. À quelles certifications environnementales le connecteur de micro-conduit soufflé à l'air est -il conforme ?
Portée de 、Rhos
