Vous êtes-vous déjà demandé comment les travailleurs pouvaient trouver des câbles à fibres optiques enterrés sans creuser partout ? Une boule de localisation de câble à fibre optique vous aide à faire exactement cela. Ce petit appareil marque l'endroit où les câbles à fibres passent sous terre. On le voit utilisé dans de nombreuses industries, comme les télécommunications, l’électricité et l’eau. Les entreprises font confiance à ces marqueurs car ils rendent la détection souterraine rapide et précise. Certains modèles, comme le marqueur Ball FCST-MB101.4kHZ , utilisent une technologie avancée et sont sans danger pour l'environnement. Vous pourriez les trouver même dans des endroits difficiles, à proximité de lignes à haute tension ou de routes très fréquentées.
Pas de liquide nocif à l'intérieur.
Plage de détection jusqu'à <1,5 m.

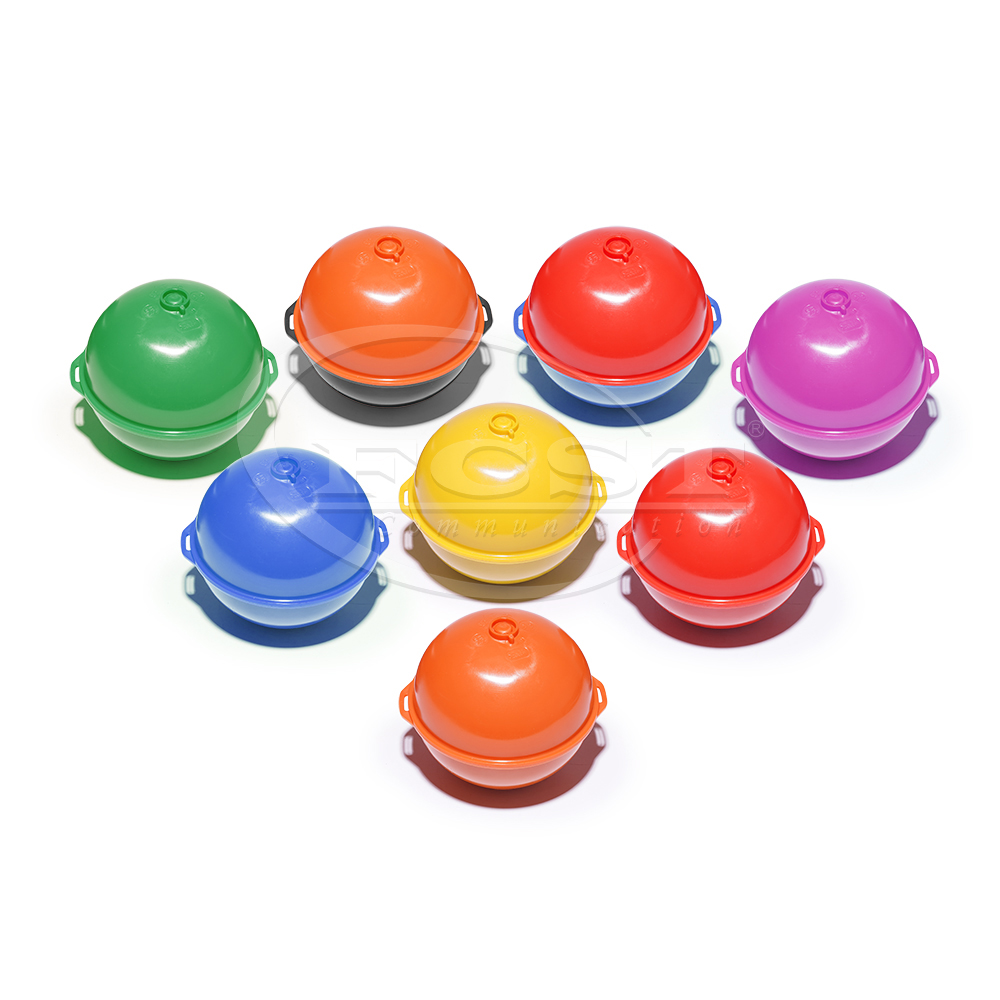

Balle de marqueur de précision à haute localisation.

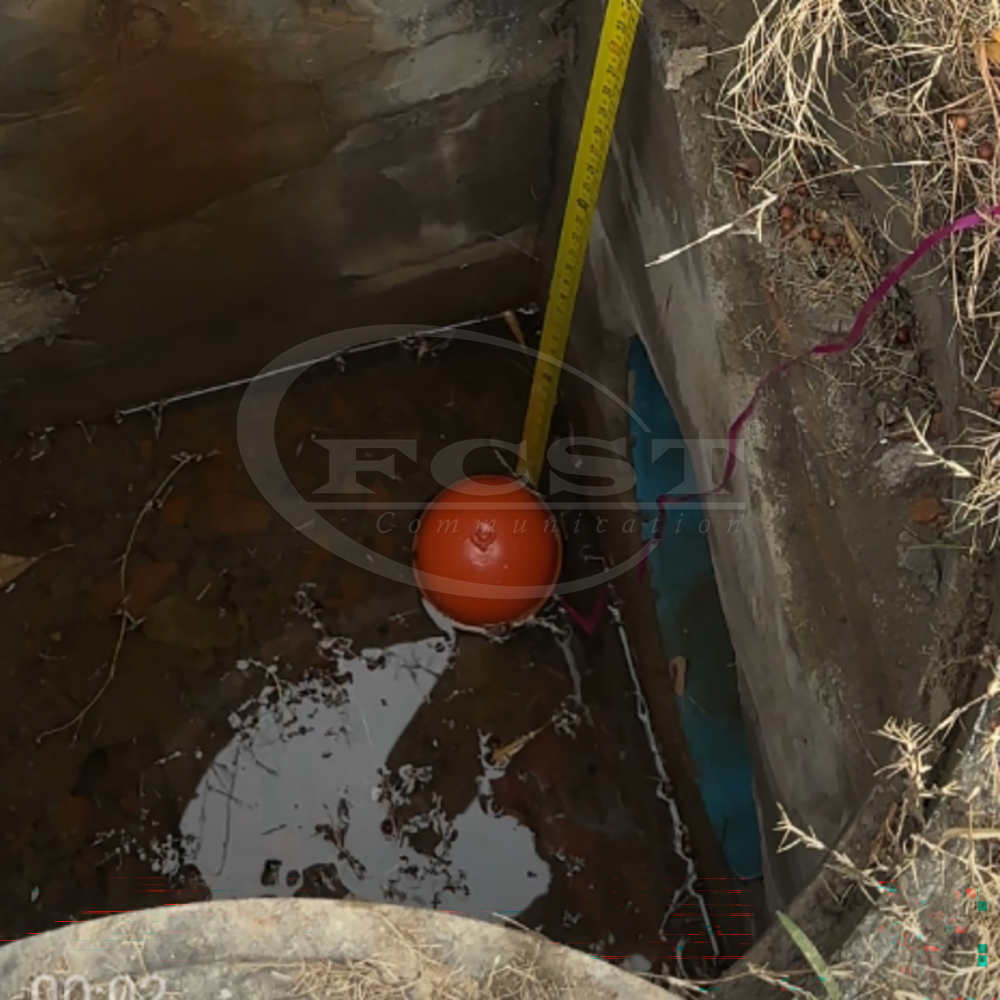

Pour les trous d'homme ou l'installation directe enterrée.
Le réflecteur RF à l'orientation auto-orientation assure la meilleure plage de détection et la meilleure précision.
La bobine d'induction est suspendue sur l'antigel intégré et peut être maintenue horizontalement vers le haut.
Qu'est-ce qu'une boule de localisation de câble à fibre optique
Objectif et fonction
Vous vous demandez peut-être à quoi sert réellement une boule de marquage utilitaire souterraine . Ce petit appareil agit comme un marqueur caché pour les câbles souterrains à fibre optique. Lorsque vous placez une boule de localisation de câble à fibre optique à proximité d'un câble, cela vous aide à trouver l'endroit exact plus tard à l'aide d'un détecteur spécial. Vous n'avez pas besoin de deviner ou de déterrer toute la zone. La balle envoie un signal qui permet de localiser rapidement et facilement les câbles enterrés.
Voici pourquoi vous en avez besoin :
Évite les dommages accidentels : Vous évitez de couper ou de casser des câbles lorsque vous savez exactement où ils se trouvent.
Accélère les réparations : vous pouvez trouver le câble rapidement en cas de problème.
Améliore la sécurité : les travailleurs restent en sécurité car ils ne heurtent pas les lignes dangereuses par erreur.
Si vous travaillez avec des services publics souterrains, l'utilisation d'une boule de localisation de câble à fibre optique peut vous faire gagner du temps et de l'argent. Vous n'aurez pas à vous soucier des câbles manquants ou des pannes.
Où et quand utiliser
Vous utilisez généralement une boule de marquage utilitaire enterrée lors de l’installation de câbles à fibres optiques. Lorsque vous enterrez le câble pour la première fois, vous pouvez le placer avec le câble. Ensuite, vous marquez l'emplacement dès le début. Vous pourrez également en ajouter un ultérieurement si vous devez mettre en avant une réparation ou une jonction.
Ces balles fonctionnent mieux dans les environnements souterrains. On les voit le plus souvent dans les endroits où les câbles passent sous les rues, les trottoirs ou les champs. Les équipes de construction et les travailleurs des services publics comptent sur eux pour suivre les lignes enterrées. Si vous devez creuser ou effectuer de l'entretien, la boule de localisation vous aide à trouver le câble sans aucune conjecture.
Voici un tableau rapide pour montrer les cas d'utilisation courants :
Situation | Pourquoi utiliser une balle de localisation? |
Installation d'un nouveau câble | Marquez l'emplacement exact du câble |
Réparations ou épissures | Mettre en évidence les modifications ou les correctifs |
Zones à fort trafic | Prévenir les dommages accidentels |
À proximité d'autres services publics | Améliorer la sécurité et la précision |
Vous constaterez qu'une boule de localisation de câble à fibre optique est essentielle pour marquer les câbles enterrés . Il assure la sécurité et l'organisation de votre travail, en particulier lorsque vous travaillez dans des environnements occupés ou difficiles.
Comment fonctionnent les boules de localisation des câbles à fibres
Technologie de détection
Vous vous demandez peut-être comment une boule de marquage ronde pour câble optique vous aide réellement à trouver des câbles enterrés. Le secret réside dans la technologie de détection. Ces billes de marquage utilisent des fréquences spéciales que les dispositifs de localisation électroniques peuvent capter. Lorsque vous passez sur place avec un détecteur, la balle envoie un signal. Vous entendez un bip ou voyez une lecture sur votre appareil. C'est ainsi que vous savez que vous êtes juste au-dessus du câble.
Application sur le terrain
Vous utilisez une boule de localisation de câbles à fibre optique dans des situations réelles où vous devez trouver rapidement des câbles. Les travailleurs des services publics, les géomètres et les équipes de construction comptent quotidiennement sur ces marqueurs. Vous pouvez repérer l'emplacement exact d'un câble, même s'il se trouve sous une rue très fréquentée ou profondément enfoncé dans le sol.
Les systèmes de cartographie numérique et de gestion des actifs rendent les choses encore plus faciles. Vous pouvez connecter votre localisateur à un appareil mobile et cartographier l'endroit immédiatement. Certains systèmes utilisent la technologie RTK GNSS pour une cartographie ultra-précise. D'autres vous permettent de télécharger des données en temps réel, afin que tous les membres de votre équipe sachent où se trouvent les câbles.
Voici un tableau montrant comment différents systèmes fonctionnent avec des billes de marquage :
Nom du système | Ce qu'il fait |
Géolantis.360 | Utilise RTK GNSS pour la cartographie au niveau centimétrique . Télécharge les données sur une plate-forme centrale. |
Localisateur d'itinéraire RFID TL9000 | Se connecte avec Bluetooth et cartographie SIG. Fonctionne avec des marqueurs RFID enterrés. |
Localisateur de qualité d'enquête MRX SG | Combine la localisation des lignes et la précision des relevés. Utilitaires de cartes et boules de marquage. |
Vous bénéficiez d'un accès en temps réel aux données avec Geolantis.360. Le TL9000 facilite le suivi des actifs en détectant les marqueurs enterrés. Le MRX SG vous aide à cartographier et à localiser les services publics avec une grande précision.
Remarque : Si vous utilisez des outils de cartographie numérique, vous pouvez partager l'emplacement des câbles avec toute votre équipe. Cela aide tout le monde à éviter les erreurs et à assurer la sécurité de votre travail.
Vous voyez comment une boule de localisation de câble à fibre optique, associée à une technologie intelligente, rend la gestion des câbles souterrains simple et fiable.
Avantages des balles de localisation
Précision et fiabilité
Vous souhaitez retrouver des câbles enterrés rapidement et sans erreur. Une boule de marquage de câble de télécommunication rend cela possible. Il utilise une technologie RF avancée, de sorte que vous obtenez un signal fort et clair à chaque fois que vous effectuez une recherche. Vous n'êtes pas obligé de deviner ou de vous fier à d'anciennes cartes. La boule de marquage se trouve juste à côté du câble, vous savez donc toujours l'endroit exact.
Consultez ce tableau pour voir comment le marqueur à bille FCST-MB101,4 kHz se compare aux marqueurs traditionnels :
Fonctionnalité | Balle marqueur FCST-MB101.4kHZ | Marqueurs traditionnels |
Plage de détection | Jusqu'à 1,5 mètres | Varie, souvent moins précis |
Écart de précision | Moins de 2% | Souvent plus élevé, sujet aux erreurs |
Technologie | Technologie RF | Méthodes obsolètes |
Temps d'installation | Plus rapide | Plus lent, plus exigeant en main d’œuvre |
Risque d'erreurs d'excavation | Minimisé | Risque plus élevé |
Vous pouvez constater que le marqueur vous offre une meilleure précision et vous fait gagner du temps. Cela réduit également le risque de commettre des erreurs lors de l’excavation. Vous ne perdez pas des heures à chercher et ne risquez pas d'endommager les câbles. Cet outil vous aide à travailler plus intelligemment, pas plus dur.
Gestion de la sécurité et des services publics
La sécurité est importante lorsque vous creusez ou réparez des câbles souterrains. Les marqueurs vous aident à éviter les accidents. Ils vous montrent exactement où passent les câbles, avant même que vous commenciez à creuser. Vous pouvez estimer la profondeur du câble, ce qui signifie moins de surprises et moins de risques de heurter quelque chose d'important.
Voici quelques façons de localiser les balles pour assurer votre sécurité et votre organisation :
Ils marquent le passage du câble au-dessus du sol afin que vous sachiez où creuser.
Ils vous aident à vérifier la position du câble lors de l'installation.
Ils facilitent le suivi des modifications et des réparations.
La gestion des utilitaires devient également plus facile. Vous pouvez suivre l'emplacement des câbles en temps réel et mettre à jour rapidement vos enregistrements. Cela signifie moins d’erreurs et moins de coûts pour votre équipe.
Avantage | Impact sur la gestion des services publics |
Suivi de localisation précis | |
Réduit les erreurs de localisation des actifs | Réduit les erreurs opérationnelles et les coûts |
Mises à jour des données en temps réel | Améliore la prise de décision et la réactivité |
Astuce : utilisez une boule de localisation à câble fibre pour assurer la sécurité de votre équipe, économiser de l'argent et rendre votre travail plus efficace.
C hoix et installation des boules de localisation
Types et sélection
Vous souhaitez choisir la boule de localisation de câble fibre adaptée à votre projet. Toutes les balles ne conviennent pas à tous les câbles ou types de sols. Certains modèles, comme l' Omni Marker II , conviennent à la plupart des travaux. Cette balle est légère et résistante. Il fonctionne bien dans de nombreuses conditions de sol et peut marquer les câbles, les tuyaux ou les conduits. La coque extérieure est en polyéthylène haute densité, ce qui lui permet de résister aux environnements difficiles. Vous pouvez le réutiliser et le recycler une fois le travail terminé.
Voici un tableau rapide pour vous aider à comparer les fonctionnalités :
Modèle | Taille | Plage de profondeur | Matériau de la coque | Avantages | Applications |
Marqueur Omni II | 5' | 5 pieds | HDPE | Durable, réutilisable, sûr | Câbles, tuyaux, conduits à fibre optique |
Si vous travaillez dans un sol rocailleux ou humide, choisissez une balle à coque solide. Pour les petits câbles, assurez-vous que la boule s'adapte à l'espace. Vérifiez toujours si le ballon répond aux règles et normes locales.
Étapes d'installation
Vous souhaitez installer une boule de localisation de la bonne manière. Suivez ces étapes pour vous assurer de le faire en toute sécurité :
Planifiez l'endroit. Marquez l'endroit où le câble passe sous terre.
Creusez un petit trou. Rendez-le suffisamment profond pour le ballon, mais pas trop large.
Placez le ballon. Placez-le à côté du câble, pas dessus. Cela maintient le signal clair.
Vérifiez l'alignement. Assurez-vous que la balle est tournée vers le haut pour que le détecteur puisse la trouver.
Couvrez le trou. Remplissez-le de terre et tassez-le doucement.
Portez des gants et des lunettes de protection lorsque vous creusez. Méfiez-vous des autres services publics enterrés. Ne précipitez jamais le travail.
Les erreurs courantes incluent le placement de la balle trop loin du câble ou son enterrement trop profond. Si vous faites cela, vous risquez de manquer le signal plus tard.
Conseils d'entretien
Vous n'avez pas besoin de faire grand-chose pour qu'un marqueur d'enterrement de câble à fibre optique continue de fonctionner. Si vous l’installez correctement, il peut durer plus de 40 ans . Vous devriez néanmoins vérifier l’endroit lors des inspections régulières. Si vous remarquez des signaux faibles, utilisez un localisateur pour tester la balle. Parfois, des mouvements de sol ou de fortes pluies peuvent déplacer la balle. Si cela se produit, marquez le nouvel endroit.
L'entraînement vous aide à utiliser et à entretenir ces balles. De nombreux techniciens apprennent par la pratique. Ils utilisent des outils comme l' EXFO-635 ou le Dynatel 965DSP pour rechercher les défauts et tester les signaux.
Objectif de la formation | Description |
Localisation des défauts OSP et dépannage des câbles | Vous apprend à utiliser des équipements de test et à trouver des câbles enterrés. |
Équipement utilisé | EXFO-635, Viavi ONX580, Dynatel 965DSP. |
Expérience du monde réel | Entraînez-vous avec de vrais câbles et marqueurs sur le terrain. |
Remarque : Si vous tenez de bons registres et formez votre équipe, vous éviterez les problèmes et garderez vos câbles en sécurité.
Vous voyez comment les boules de localisation des câbles à fibres rendent la gestion des câbles souterrains plus facile et plus sûre. Lorsque vous choisissez la bonne balle, l'installez correctement et la vérifiez souvent, vous protégez vos câbles et votre équipe.
Marquez les câbles en toute confiance
Évitez les erreurs coûteuses
Gardez votre travail organisé
N'oubliez pas : les bonnes habitudes conduisent à des résultats durables. Respectez les meilleures pratiques et vous assurerez le bon déroulement de vos projets de services publics.
FAQ
À quelle profondeur pouvez-vous enterrer une boule de localisation de câble à fibre optique ?
Vous pouvez enterrer la plupart des balles de localisation jusqu'à 5 pieds de profondeur. Consultez toujours le guide du produit pour connaître la profondeur exacte. Certains modèles fonctionnent mieux à des profondeurs moindres.
Les balles de localisation ont-elles besoin de piles ou d'alimentation ?
Non, vous n'avez jamais besoin d'ajouter des piles. Les balles de localisation utilisent une technologie passive. Ils fonctionnent sans aucune source d’énergie et durent des décennies.
Peut-on réutiliser une boule de localisation de câble fibre ?
Oui, vous pouvez réutiliser certains modèles. Si vous retirez la boule avec précaution, vous pouvez la réinstaller. Vérifiez toujours les dommages avant de réutiliser.
De quels outils avez-vous besoin pour trouver une balle de localisation ?
Vous avez besoin d'un localisateur électronique compatible. Ces appareils captent le signal du ballon. Les modèles populaires incluent les localisateurs Tempo EML100 et Dynatel.
Les boules de localisation des câbles à fibres optiques sont-elles sans danger pour l'environnement ?
Oui! La plupart des balles de localisation utilisent des matériaux non toxiques et recyclables. Ils ne laissent pas échapper de produits chimiques et ne nuisent pas au sol et à l'eau.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
