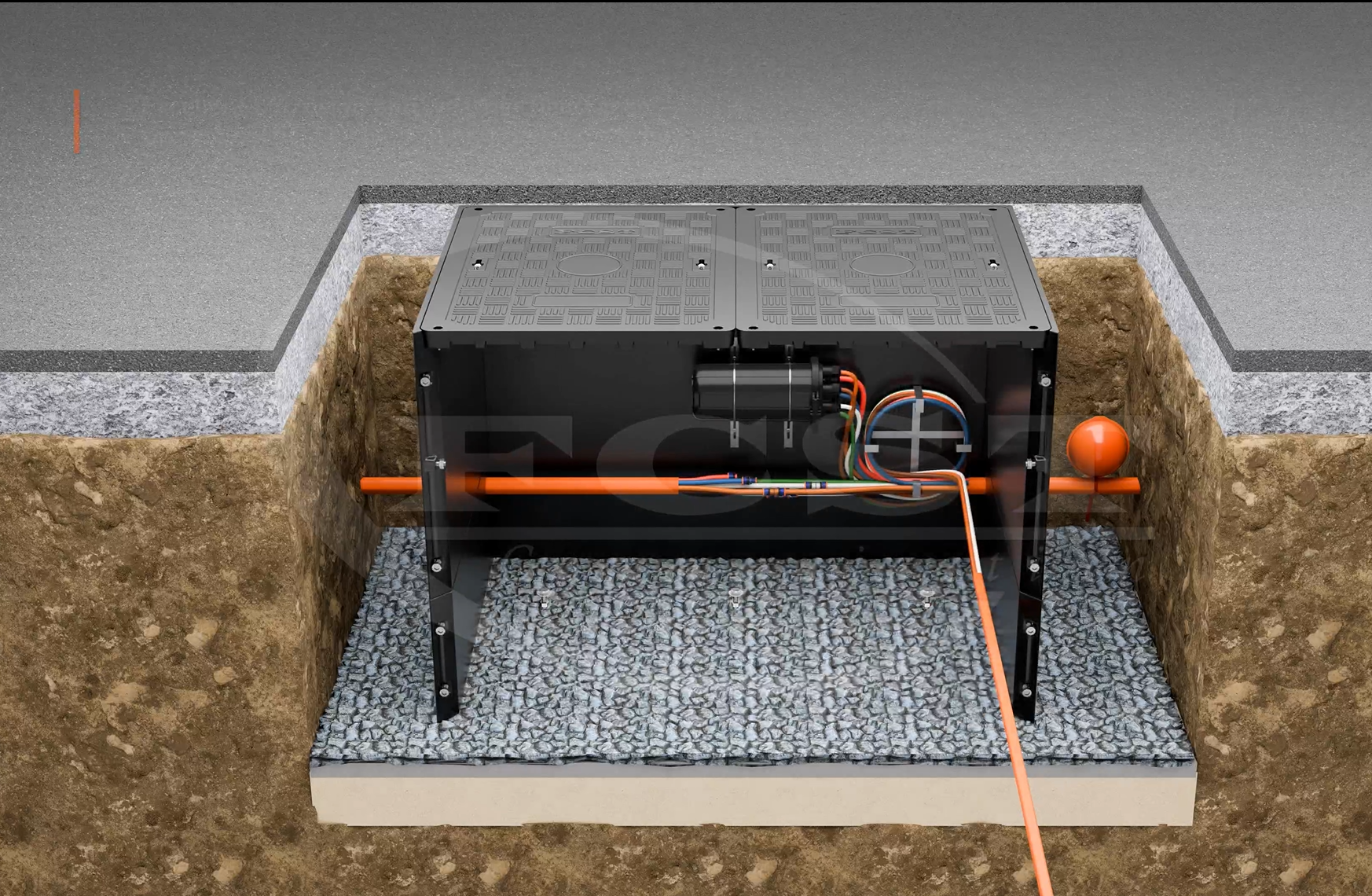

Conception de drainage dans les regards à fibre optique : pourquoi c'est important

Dans le monde hyper-compétitif des infrastructures souterraines, une usine de canalisations et de préfabrications est souvent jugée sur la résistance à la compression de son béton ou sur la durabilité de ses composites. Cependant, pour les fournisseurs de télécommunications de niveau 1 comme AT&T, Verizon ou China Telecom, « l'environnement interne » d'un regard est plus critique que son enveloppe externe.

1. La chimie de la défaillance : vieillissement de l’hydrogène et atténuation du signal

Le mythe le plus persistant dans le secteur des services publics est que les câbles à fibre optique sont « immunisés » contre l’eau. Bien que le noyau de verre ne « rouille », il souffre d'un phénomène connu sous le nom de vieillissement par l'hydrogène (Hydrogen Dimming).

La réalité technique

Lorsqu'une chambre de regard est inondée, l'eau stagnante interagit avec des composants métalliques (comme des supports de câbles galvanisés ou des barres d'armature) ou des débris organiques. Cela crée un environnement chimique qui libère des molécules d'hydrogène (H₂). Ces molécules sont suffisamment petites pour diffuser à travers les gaines des câbles en polyéthylène (PE) ou PVC et pénétrer dans la fibre de verre de silice.

La conséquence : les ions hydrogène créent une bande d'absorption aux longueurs d'onde de 1 383 nm et de 1 550 nm, les fréquences exactes utilisées pour la transmission de données sur de longues distances.

Les données : les recherches du groupe Prysmian suggèrent qu'une exposition prolongée à des environnements riches en hydrogène peut augmenter l'atténuation de 0,05 dB/km à 0,1 dB/km, raccourcissant ainsi la portée d'un transpondeur et nécessitant des régénérateurs de signal coûteux.

Solution d'usine

En concevant des regards avec une pente de sol de 1 à 2 % menant à un puisard, les usines garantissent que l'eau ne reste jamais immobile assez longtemps pour favoriser les conditions anaérobies nécessaires à une production importante d'hydrogène.

2. Intégrité structurelle : gestion de la pression hydrostatique et de la « flottabilité »

Une chambre d'inspection n'est pas seulement un conteneur ; c'est une structure luttant contre la Terre. Lorsque le drainage échoue, la physique du sol change, avec des résultats souvent catastrophiques.

L'effet « Bateau » (flottabilité)

Dans les zones où les nappes phréatiques sont élevées, un trou d'homme scellé et rempli d'eau devient lourd, mais un trou d'homme vide et mal drainé dans un sol saturé devient un navire flottant. Selon le [principe d'Archimède], si le poids de l'eau déplacée par le trou d'homme est supérieur au poids du trou d'homme lui-même, la structure « se soulèvera » ou flottera vers le haut.

Dommages aux infrastructures : même un déplacement de 5 cm} dans la position d'un trou d'homme peut cisailler les conduits rigides entrant dans les murs, cassant les câbles à fibres optiques à l'intérieur.

Les données : Selon la National Precast Concrete Association (NPCA) , la flottabilité est la principale cause de défaillance des voûtes souterraines dans les régions côtières et sujettes aux inondations.

Fonctionnalité de conception avancée : trous d'évacuation et drains de dalot

Les usines modernes devraient proposer des soupapes de sûreté hydrostatiques. Ces vannes unidirectionnelles permettent aux eaux souterraines de pénétrer dans le trou d'homme lorsque la pression externe est trop élevée (empêchant la voûte de « sortir » du sol) tandis qu'un système de drainage primaire (raccordé à un égout pluvial) élimine l'eau à l'intérieur.

3. Le cycle gel-dégel : protection de la fermeture de l'épissure

Aux latitudes septentrionales, le drainage fait la différence entre un réseau fonctionnel et une panne totale.

Le problème de l'expansion

L'eau se dilate d'environ 9 % lorsqu'elle se transforme en glace. Dans un regard inondé, cette glace exerce une pression de 30 000 psi.

des fermetures d'épissure : La plupart des fermetures d'épissure de fibres sont classées pour [IP68] (submersible), mais elles ne sont pas classées pour les forces d'écrasement. L'expansion de la glace peut fissurer le boîtier en polymère d'une boîte d'épissure, permettant à l'eau de pénétrer dans les délicates fibres épissées par fusion.

Micro-courbure : si de la glace se forme autour des boucles lâches d'un câble à fibre optique, elle provoque des « micro-courbures ». Ces courbures perturbent la réflexion interne totale de la lumière, provoquant des pertes immédiates de signal.

Normes de l'industrie à suivre :

Telcordia GR-26-CORE : Cette norme définit les exigences relatives aux enceintes souterraines génériques. Il souligne que les boîtiers doivent minimiser l'accumulation d'eau pour éviter les dommages causés par la glace aux composants optiques sensibles.

4. Efficacité opérationnelle : la métrique MTTR (Mean Time To Repair)

Pour vos clients, les opérateurs télécoms, le coût le plus important n'est pas le regard lui-même, mais la main d'œuvre nécessaire à son entretien.

Le coût d'un « site humide »

Si une rupture de fibre se produit, la première tâche d'un technicien est « Entrée sécurisée. ». Conformément à la norme 1910.146 de l'OSHA (Occupational Safety and Health Administration) , un trou d'homme inondé est un « espace confiné requis par un permis. »

Temps de pompage : Une chambre forte souterraine inondée standard peut contenir de 3 000 à 5 000 litres d'eau. Le pompage prend 45 à 90 minutes.

Contamination : Si l'eau est contaminée par de l'huile ou des eaux usées, elle doit être transportée par un camion aspirateur, ce qui coûte entre 500 $ et 1 500 $ par visite.

Innovation de conception : le modèle de puisard

Un puisard intégré en usine (une zone encastrée dans le sol) permet à une pompe submersible d'éliminer 99 % de l'eau. Sans fosse, les pompes perdent leur « amorçage » lorsqu'il reste encore 5 à 10 cm d'eau, laissant le sol un désordre boueux et dangereux pour le technicien.

5. Normes environnementales et de sécurité (les risques « invisibles »)

L’eau stagnante dans les regards constitue un terrain fertile pour les risques biologiques.

Contrôle vectoriel : Les voûtes inondées sont les principaux sites de reproduction des moustiques (West Nile/Zika). Dans les zones urbaines, les villes pénalisent de plus en plus les services publics pour des infrastructures mal drainées.

Gaz toxiques : L'eau stagnante facilite la croissance de bactéries anaérobies, qui produisent du sulfure d'hydrogène (HS ₂). Ce gaz est non seulement mortel pour les humains, mais également corrosif pour les systèmes de mise à la terre en cuivre que l'on trouve dans de nombreuses chambres d'accès aux conduits électriques.

En faisant référence aux recommandations de la série L de l'Union internationale des télécommunications (ITU-T) , en particulier L.11 (Construction d'infrastructures souterraines), votre usine peut démontrer que ses conceptions de drainage répondent aux objectifs mondiaux de sécurité et de durabilité environnementale.

Liste de contrôle récapitulative pour l’usine de canalisations moderne

Pour passer d'un « fournisseur de matières premières » à un « partenaire stratégique », les fiches techniques de votre usine doivent mettre en évidence :

Conclusion : Concevoir l'avenir de la connectivité

Le trou d’homme à fibre optique n’est plus seulement un trou dans le sol ; il s'agit d'un « coffre-fort de données » essentiel. En tant qu'usine de tuyaux et de préfabrications, votre capacité à fournir un environnement sec, stable et accessible grâce à une conception de drainage supérieure est votre plus grand avantage concurrentiel.

Lorsque vous résolvez le problème de drainage, vous ne vendez pas seulement un produit préfabriqué : vous vendez la disponibilité du réseau.
