Présentation du produit

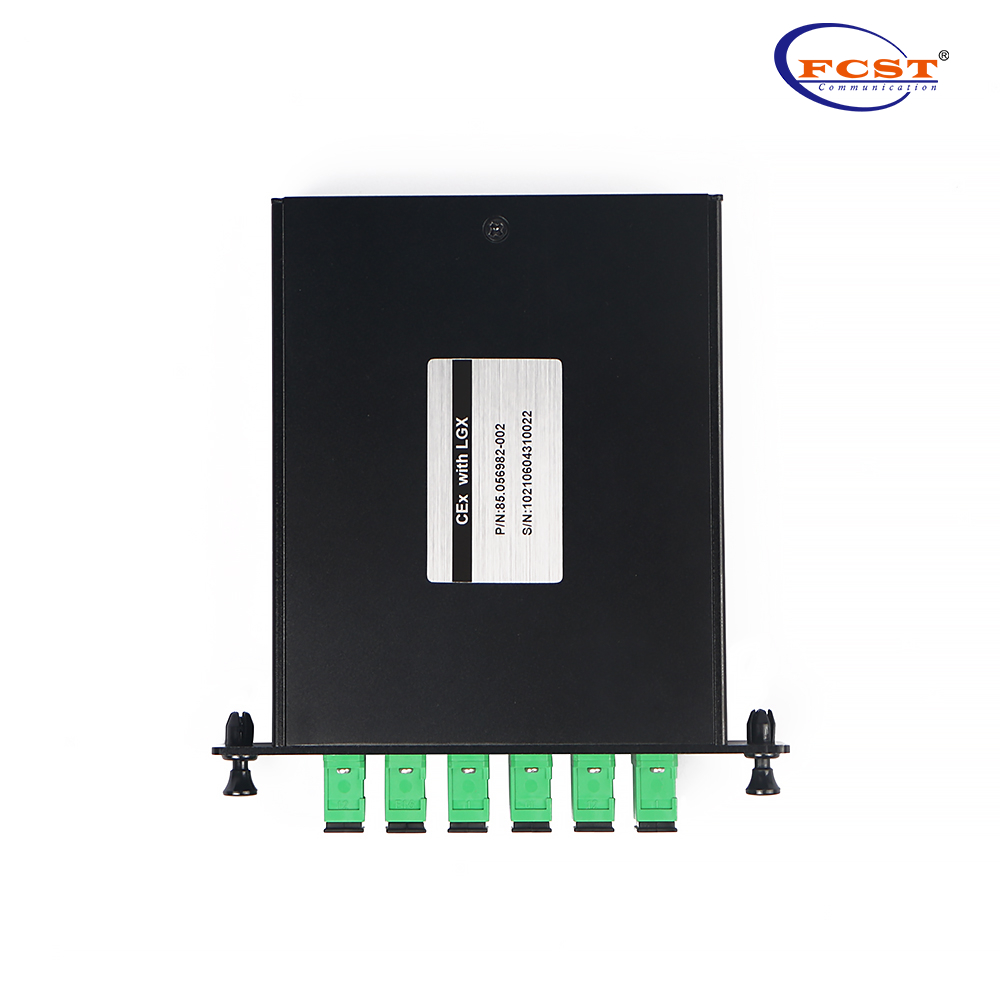

FCST Optronics ’ Multiplexeur de division d'onde de singleMode WDM 1310/1550 1x2 2x2 Mélanger ou séparer la lumière à différentes longueurs d'onde. Ils offrent une très faible perte d'insertion, une faible dépendance à la polarisation, une isolation élevée et une excellente stabilité environnementale. Ces composants ont été largement utilisés dans les réseaux CATV, les réseaux WDM, le capteur de fibres et l'instrumentation en fibre optique.
Produit Avantages
l Faible perte d'insertion.
l Large bande de pass.
l Isolement des canaux élevés.
l Haute stabilisation et rlibillty.
l Époxy sans chemin optique.
Applicat de produitions
l Surveillance des lignes.
l Réseau WDM.
l Système GPON.
l Système Epon.
l Networks WDM PON.
Spécifications du produit
Paramètre | Gpon 1 xgpon 1 ngpon2 1 otdr | |
Longueur d'onde de fonctionnement (nm) | 1260 ~ 1650 | |
Pass Band (NM) | Gpon | 1290 ~ 1330 et 1480 ~ 1500 |
Xgpon | 1260 ~ 1280 et 1575 ~ 1580 | |
Ngpon2 | 1524 - 1544 et 1596 - 1603 | |
OTDR | 1625 ~ 1650 | |
Perte d'intéressement (DB) | Com…Gpon | ≤0.8 |
Com…Xgpon | ≥1.2 | |
Com…Ngpon2 | ≤1.4 | |
CO…OTDR | 1.2 | |
Isolement (db) | Gpon @ xgponngpon2 | ≥30 |
Xgpon @ gponngpon2 | ≥30 | |
Ngpon2 @ gponxgpon | ≥30 | |
OTDR | ≥15 | |
Perte dépendante de la polarzation (DB) | ≤0.2 | |
Directivité (DB) | ≥50 | |
Perte de retrèmes (DB) | ≥45 | |
MAXIMUM POWER MANDING (MW) | 300 | |
Température de fonctionnement (C) | -10- + 70 | |
Température de stockage (C) | -40- + 85 | |
Dimension du package (mm) | L100 X WBOX H10 | |
Note:Toutes les spécifications incluent l'effet de la température de fonctionnement et tous les états de polarisation.
Les valeurs référencées sans connecteurs et perte d'insertion pour un connecteur-paire sont de 0,20 dB (typ.) Et 0,30 dB (max.)
Informations de commande
Le Ptroupeau Workshop Scomment
