Présentation du produit

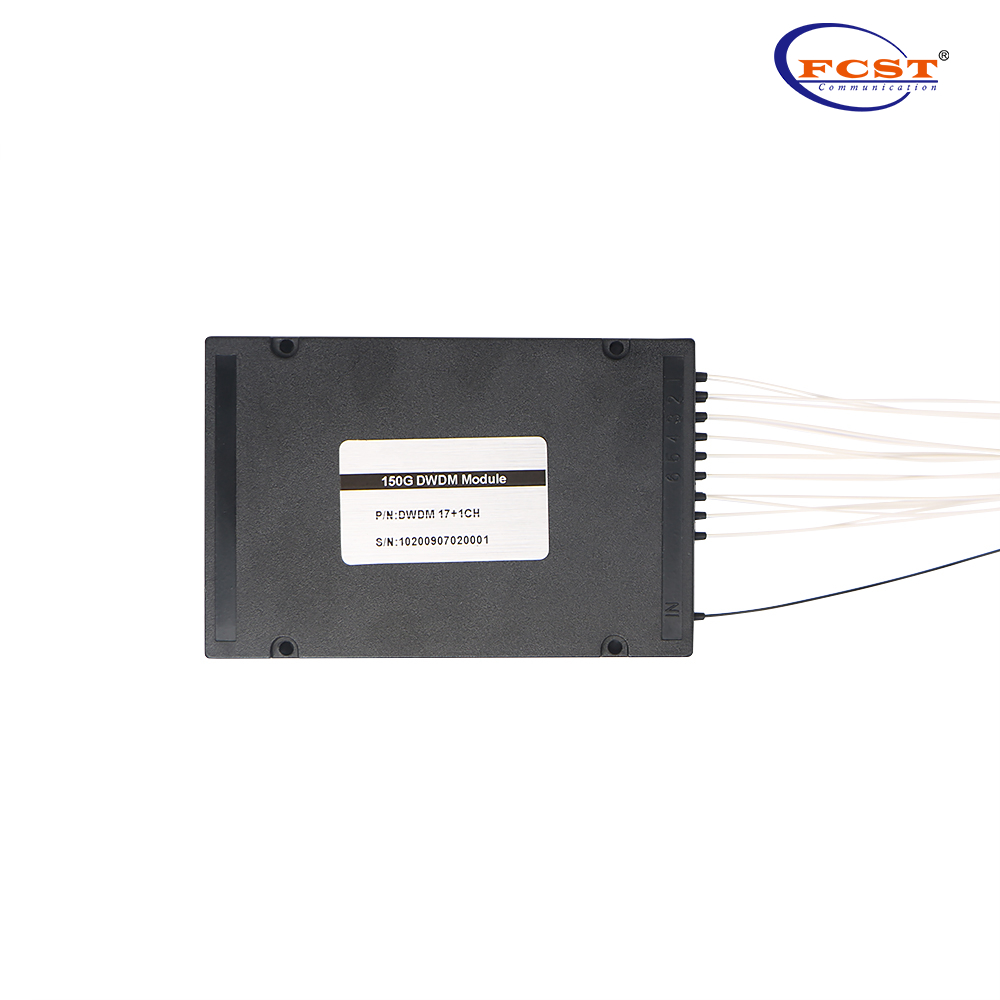

Le module DWDM FCST-100G / 150G / 200G (4,8,16 canaux) utilise une technologie de revêtement à couches minces et une conception propriétaire de l'emballage de micro optique de liaison à métaux non fluxée pour obtenir des ajouts et des chutes optiques aux longueurs d'onde de l'UIT. Il fournit une longueur d'onde centrale du canal UIT, une faible perte d'insertion, une isolement de canal élevé, une bande de passes larges, une sensibilité à basse température et un chemin optique sans époxy. Il peut être utilisé pour la longueur d'onde Add / Drop dans le système de réseau de télécommunications.
Produit Avantages
l Faible perte d'insertion.
l Large bande de pass.
l Isolement des canaux élevés.
l Stabilité élevée et fiabilité.
l Époxy sans chemin optique.
Applications de produits
l Canal add / drop.
l Réseau DWDM.
l Routage de longueur d'onde.
l Amplificateur à fibre optique.
l Système CatV Fiberoptic.
Spécifications du produit
Paramètre | 4 canaux | 8 Canaux | 16 Canaux | ||||
Mxe | Démêler | Mxe | Démêler | Mxe | Démêler | ||
Perte d'insertion (DB) | ≤1,8 | ≤3.0 | ≤4.5 | ||||
Dimension du package (mm) | L100 x W80 x H10 | L120 X W80X H18 | |||||
Isolement (db) | Adjacent | ≥30 | |||||
Non adjacent | ≥40 | ||||||
Longueur d'onde du canal (M) | Grille ITU à 100 GHz | ||||||
Espacement des canaux (GHZ) | 100/150/200 | ||||||
Channel Passband (@ -0,5 dB Bandwidth) (NM) | ≥ 0,22 (100g) / ≥ 0,5 (200g) | ||||||
Canal Ripple (DB) | ≤0,5 | ||||||
Sensibilité à la température de perte d'insertion (DB) | ≤0,5 | ||||||
Changement de température de longueur d'onde (nm/ ℃) | ≤0,002 | ||||||
Perte dépendante de la polarisation (DB) | ≤0,2 | ||||||
Dispersion en mode polarisation (PS) | ≤0,1 | ||||||
Directivité (DB) | ≥45 | ||||||
Perte de retour (db) | ≥45 | ||||||
Manipulation de puissance maximale (mW) | 300 | ||||||
Température de fonctionnement(℃) | -10 ~ + 70 | ||||||
Température de stockage(℃) | -40 ~ + 85 |
Dimension de package
