FCST-40/48-CH 100G AWG ATHERMAL
FCST

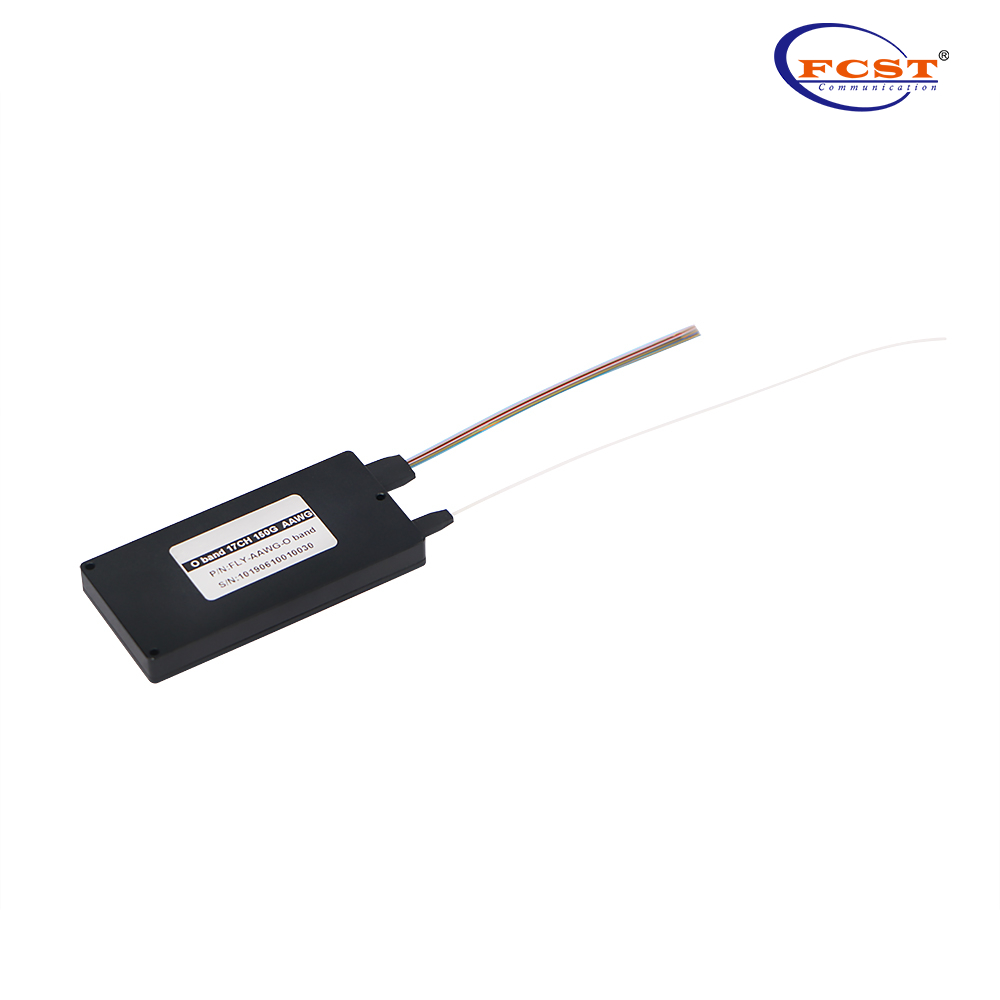

FCST-40/48-CH 100G Athermal AWG
Présentation du produit
FCST Optronics propose une gamme complète de produits AWG thermiques / athermiques, y compris AWG thermique / athermique thermique à 50 GHz, 100 GHz et 200 GHz. Ici, nous présentons la spécification générique pour le composant MUX / DEMUX Gaussien AWG (40 canaux 40 GHz à 40 canaux fourni pour une utilisation dans le système DWDM.
L'AWG athermique (AAWG) a des performances équivalentes à AWG thermique standard (TAWG) mais ne nécessite aucune puissance électrique pour la stabilisation. Ils peuvent être utilisés comme remplacements directs pour les filtres à couches minces (module DWDM de type filtre) pour les cas où aucune alimentation n'est disponible, également adaptée aux applications extérieures de plus de -30 à +70 dans des réseaux d'accès. L'AWG ATHERMAL du FCST (AAWG) offre d'excellentes performances optiques, une grande fiabilité, une facilité de manipulation des fibres et une solution d'économie d'énergie dans un ensemble compact. Différentes fibres d'entrée et de sortie, telles que les fibres SM, les fibres MM et les fibres PM peuvent être sélectionnées pour répondre à différentes applications. Nous pouvons également offrir différents packages de produits, en y compris une boîte en métal spéciale et un montant de rack 1 "1".
The planar DWDM components(Thermal/Athermal AWG) from FCST Optronics are fully qualified according to Telcordia reliability assurance requirements for fiber optic and opto-electronic components (GR-1221-CORE/UNC, Generic Reliability Assurance Requirements for Fiber Optic Branching Components, and Telcordia TR-NWT-000468, Pratiques d'assurance de fiabilité pour les dispositifs opto-électroniques).
Produit Avantages
l Silice sur silice établie technologie.
l Diaponde extrêmement faible.
l Faible perte d'insertion.
l PDL bas.
l Dispersion chromatique faible.
l Telcordia gr-1221-core qualifié.
Applications de produits
l Transmission DWDM.
l Routage de longueur d'onde.
l Multiplexage optique ADD / DROP.
Paramètre | Caractéristiques | ||
Mdans | Taper | Mhache | |
Numéro Of Canaux | 40/48 | ||
Espacement des canaux numériques (GHZ) | 100 | ||
Cha. Longueur d'onde centrale (NM) | Bande C | ||
Passe de passe du canal transparent (NM) | ±0.1 | ||
Stabilité de la longueur d'onde (nm) | ±0.05 | ||
-1DB Bande passante (NM) | 0.36 | - | - |
-3Bande passante du canal DB (NM) | 0.51 | - | - |
Perte d'insertion optique à l'UIT Grid (DB) | - | 4.5 | 6.0 |
Isolement du canal adjacent (DB) | 25 | - | - |
Isolement des canaux non adjacents (DB) | 30 | - | - |
Isolement total du canal (DB) | 24 | - | - |
Uniformité de la perte d'insertion (DB) | - | - | 1.0 |
Directivité (max uniquement) (DB) | 45 | - | - |
Ripple de perte d'insertion (DB) | - | - | 0.5 |
Perte de retour optique (DB) | 40 | - | - |
Perte dépendante de la polarisation dans une bande de canal claire (DB) | - | 0.3 | 0.5 |
Dispersion en mode polarisation (PS) | - | - | 0.5 |
Puissance optique maximale (DBM) | - | - | 23 |
Plage de surveillance des entrées / sorties MUX1 (DBM) | -35 | - | +23 |
Humidité opérationnelle (% RH) | 5 | - | 95 |
Température de stockage (C) | -40 | - | +85 |
Humidité de stockage (% Rh) | 5 | - | 95 |
Température de fonctionnement (C) | -5 ~ + 65 (-40 ~ + 85 facultatif) | ||
Taille du pack (mm) | L120 X W70 X H10 | ||
Taille entre les vis (mm) | 110x60 | ||
Spécifications du produit
Note:Il représente le pire des cas sur A +/- 0. La fenêtre 1 nm autour du PDL de la longueur d'onde de l'UIT a été mesurée sur la polarisation moyenne sur une fenêtre +/- 0,1 nm autour des spécifications de la longueur d'onde de l'UIT peut changer sans préavis.
