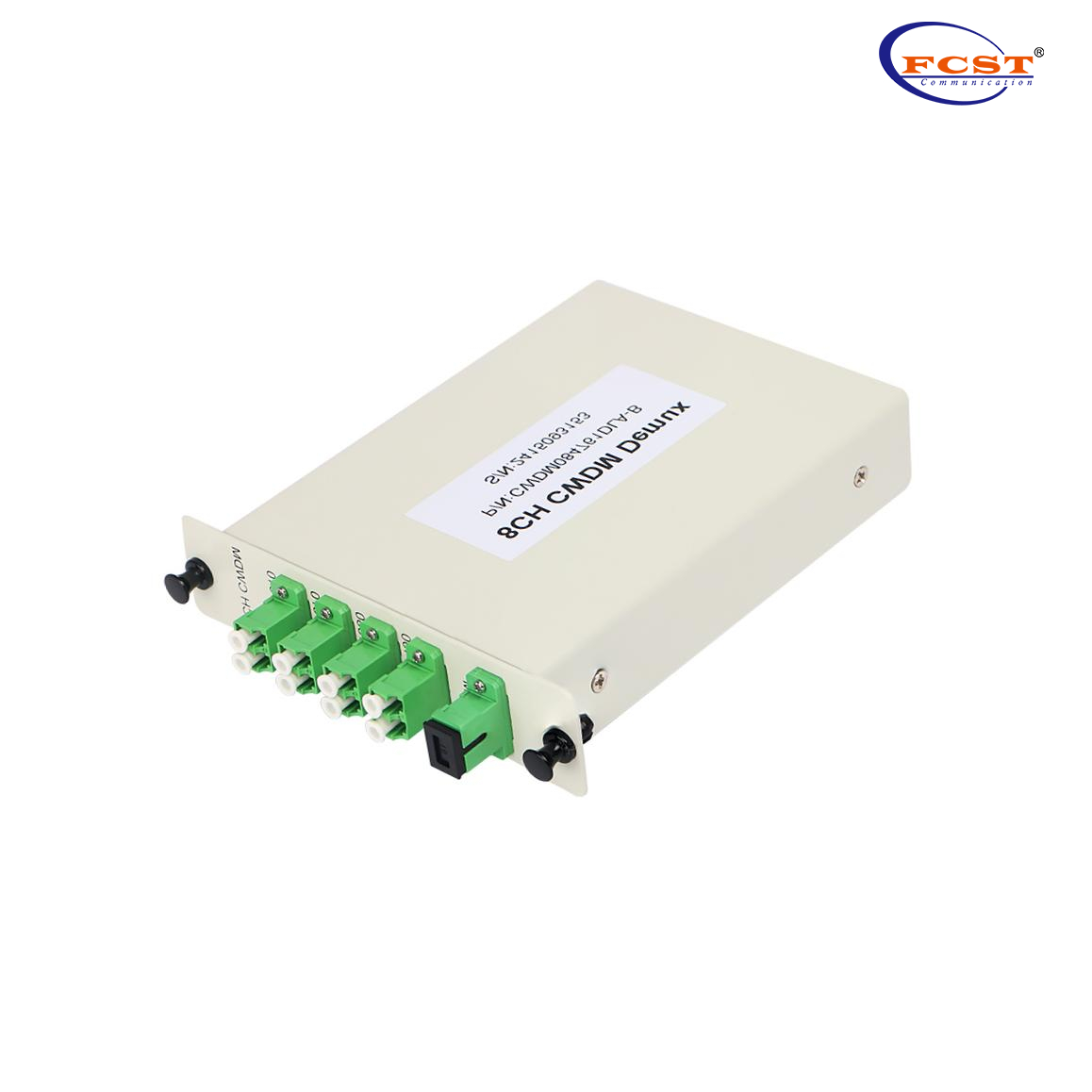

Type de boîte FCST-LGX CWDM 8CH
FCST
FCST-LGX box type CWDM 8CH
Présentation du produit
Le multiplexeur de division de longueur d'onde grossière de l'Optronics de FCST (CWDM MUX / DEMUX) utilise la technologie de revêtement à couches minces et la conception propriétaire de l'emballage de micro optique de liaison métallique non flux. Il fournit une faible perte d'insertion, une isolement de canal élevé, une large bande de pass, une sensibilité à basse température et un chemin optique sans époxy.
Produit Avantages
l Faible perte d'insertion.
l Large bande de pass.
l Isolement des canaux élevés.
l Stabilité élevée et fiabilité.
l Époxy sans chemin optique.
Applications de produits
l Surveillance des lignes.
l Réseau WDM.
l Télécommunication.
l Application cellulaire.
l Amplifère de fibre optique.
l Réseau d'accès.
Spécifications du produit
Paramètre | 4 canaux | 8 Canaux | 16 Canaux | ||||
Mxe | Démêler | Mxe | Démêler | Mxe | Démêler | ||
Perte d'insertion (DB) | ≤1.5 | ≤2.5 | ≤3.5 | ||||
Dimension de package (19 "1u-rack-montant,mm) | L100 x W80 x H10 | L120 X W80X H18 | |||||
Isolement (db) | Adjacent | ≥30 | |||||
Non adjacent | ≥40 | ||||||
Longueur d'onde du canal (M) | 1270 ~ 1610 ou 1271 ~ 1611 | ||||||
Espacement des canaux (GHZ) | 20 | ||||||
Channel Passband (@ -0,5 dB Bandwidth) (NM) | ≥13 | ||||||
Canal Ripple (DB) | ≤0,5 | ||||||
Sensibilité à la température de perte d'insertion (DB) | ≤0,5 | ||||||
Changement de température de longueur d'onde (nm/ ℃) | ≤0,002 | ||||||
Perte dépendante de la polarisation (DB) | ≤0,2 | ||||||
Dispersion en mode polarisation (PS) | ≤0,1 | ||||||
Directivité (DB) | ≥50 | ||||||
Perte de retour (db) | ≥45 | ||||||
Manipulation de puissance maximale (mW) | 300 | ||||||
Température de fonctionnement(℃) | -10 ~ + 70 | ||||||
Température de stockage(℃) | -40 ~ + 85 |
Note:Les spécifications ci-dessus concernent les appareils sans connecteur. Les spécifications peuvent changer sans préavis.
Informations de commande
Le Ptroupeau Workshop Scomment
