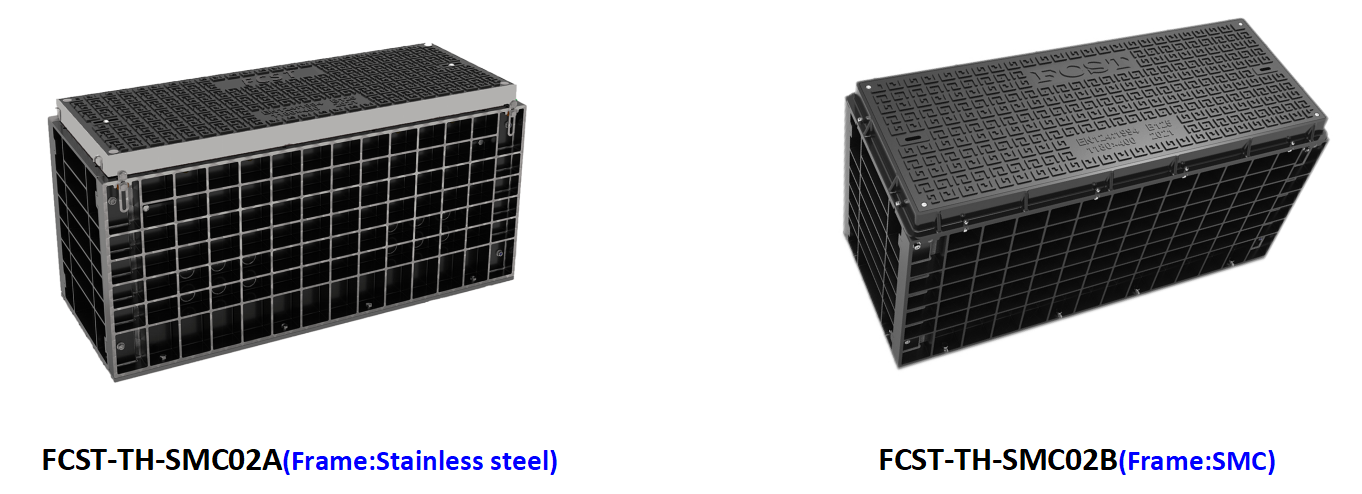

FCST-TH-SMC02
FCST
Application du produit
Type de chambre | B125 | C250 | D400 |
Charge d'essai axiale | 125KN | 250KN | 400KN |
Charge d'essai latérale | 40KN | 40KN | 40KN |

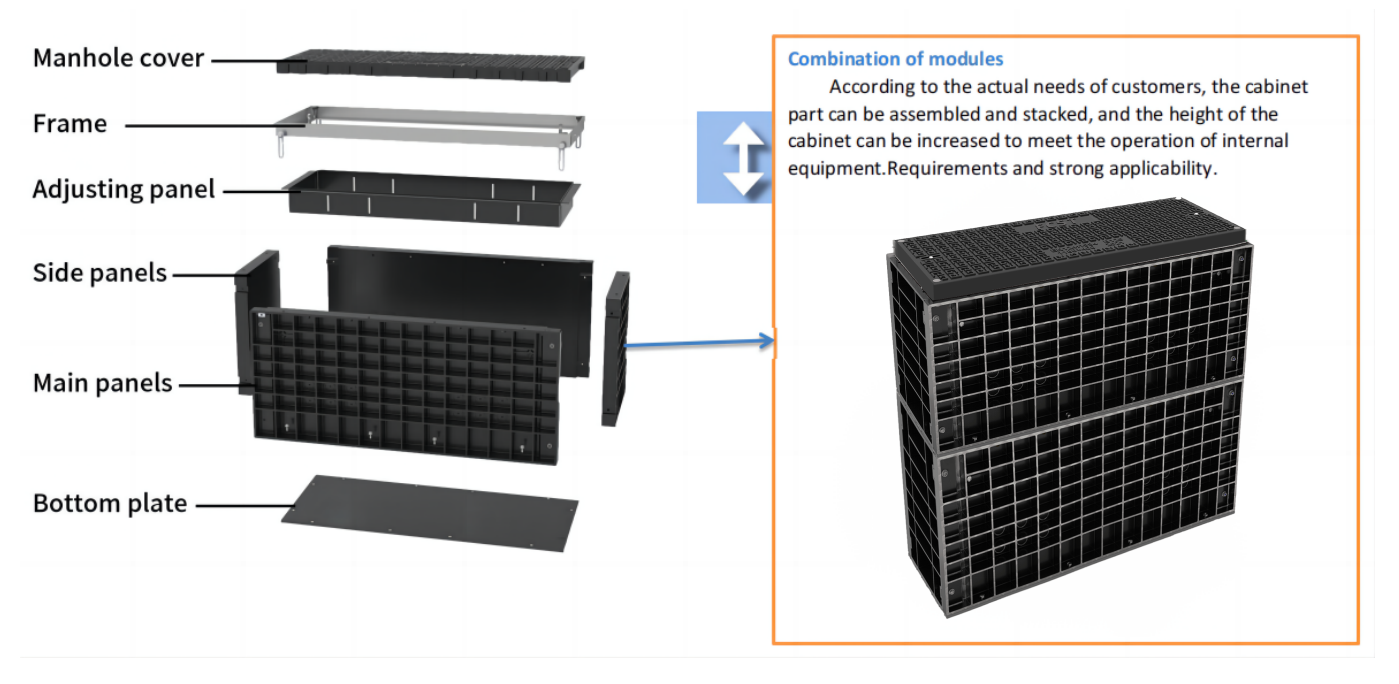

Produit Aavantages
lForte résistance à la corrosion.
lBonne résistance aux hautes et basses températures.
lInstallation facile.
lTransport pratique et réduction des coûts.
lLongue durée de vie(30 ans).
lRéglable en hauteur.

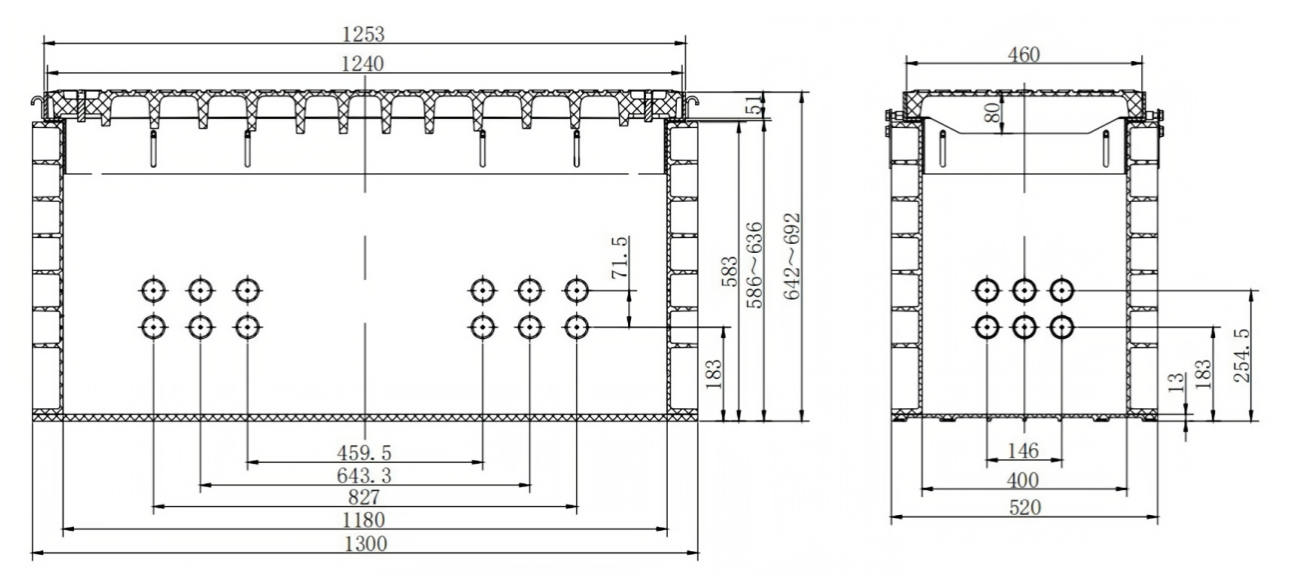

Taille du produit
Taille externe (L*W*H) | Dimensions internes(L*L*H) | Niveau de charge du couvercle de trou d'homme |
1300*520*642mm | 1180*400*583mm (46,457'x15,749'x22,953') | B125(12,5T)/C250(25T)/D400(40T) |

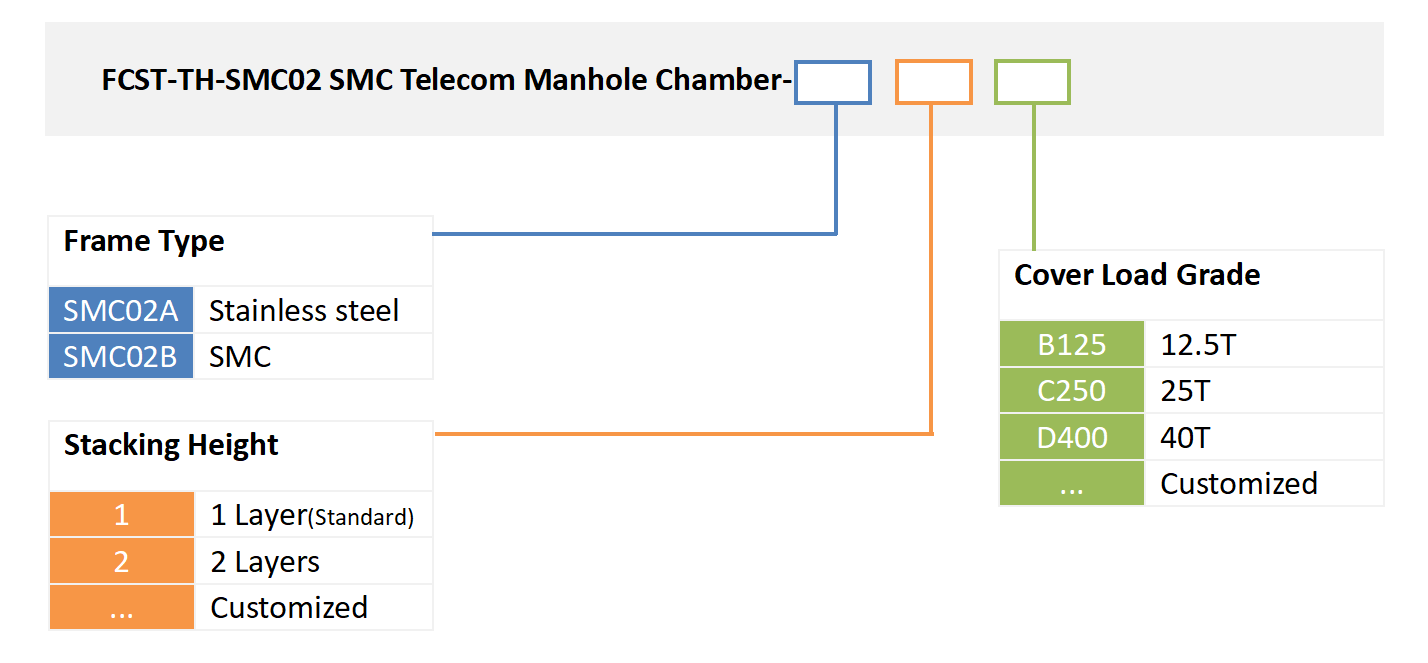

Commande Iinformations

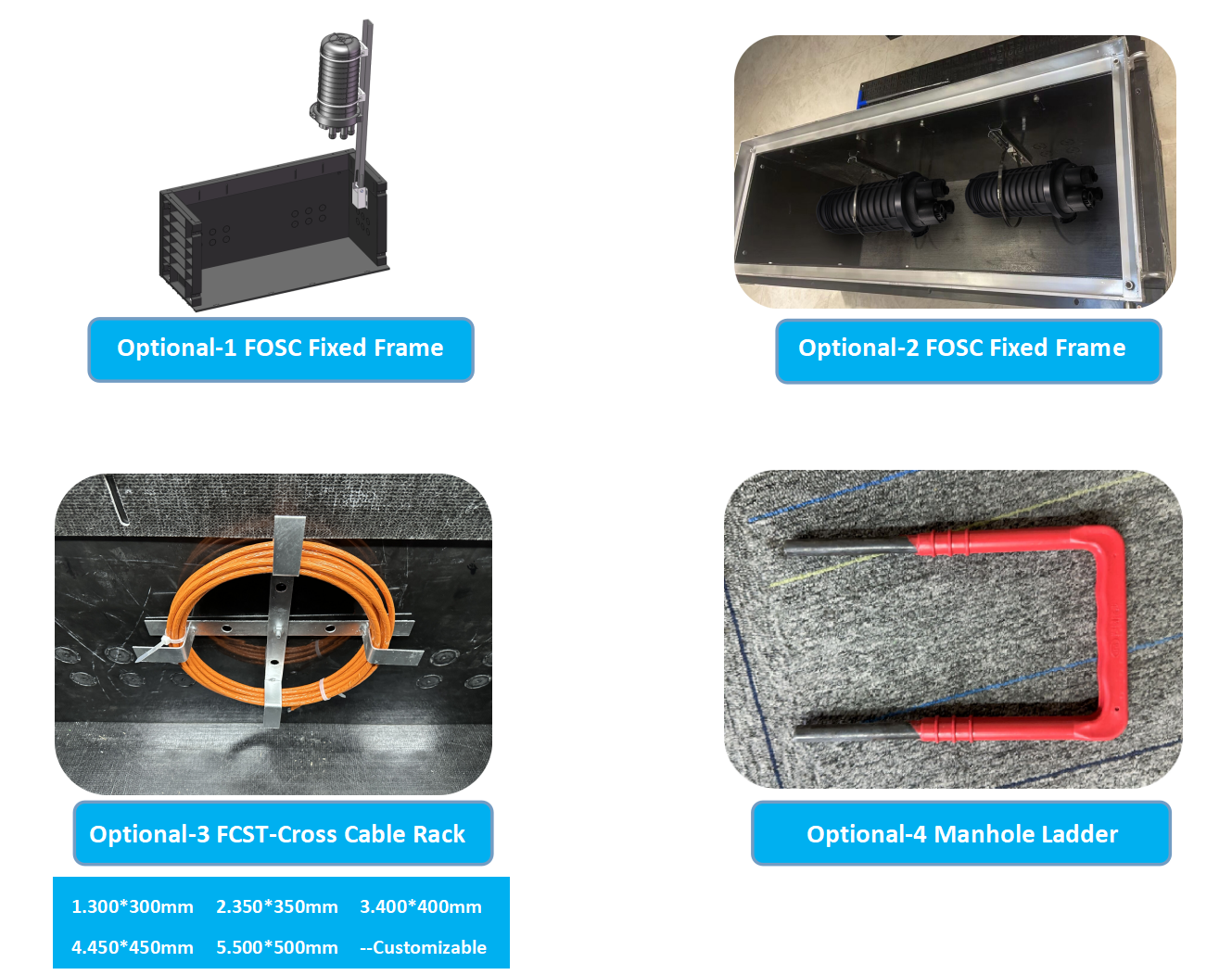

FOSC Fixé Frameau Facultatif

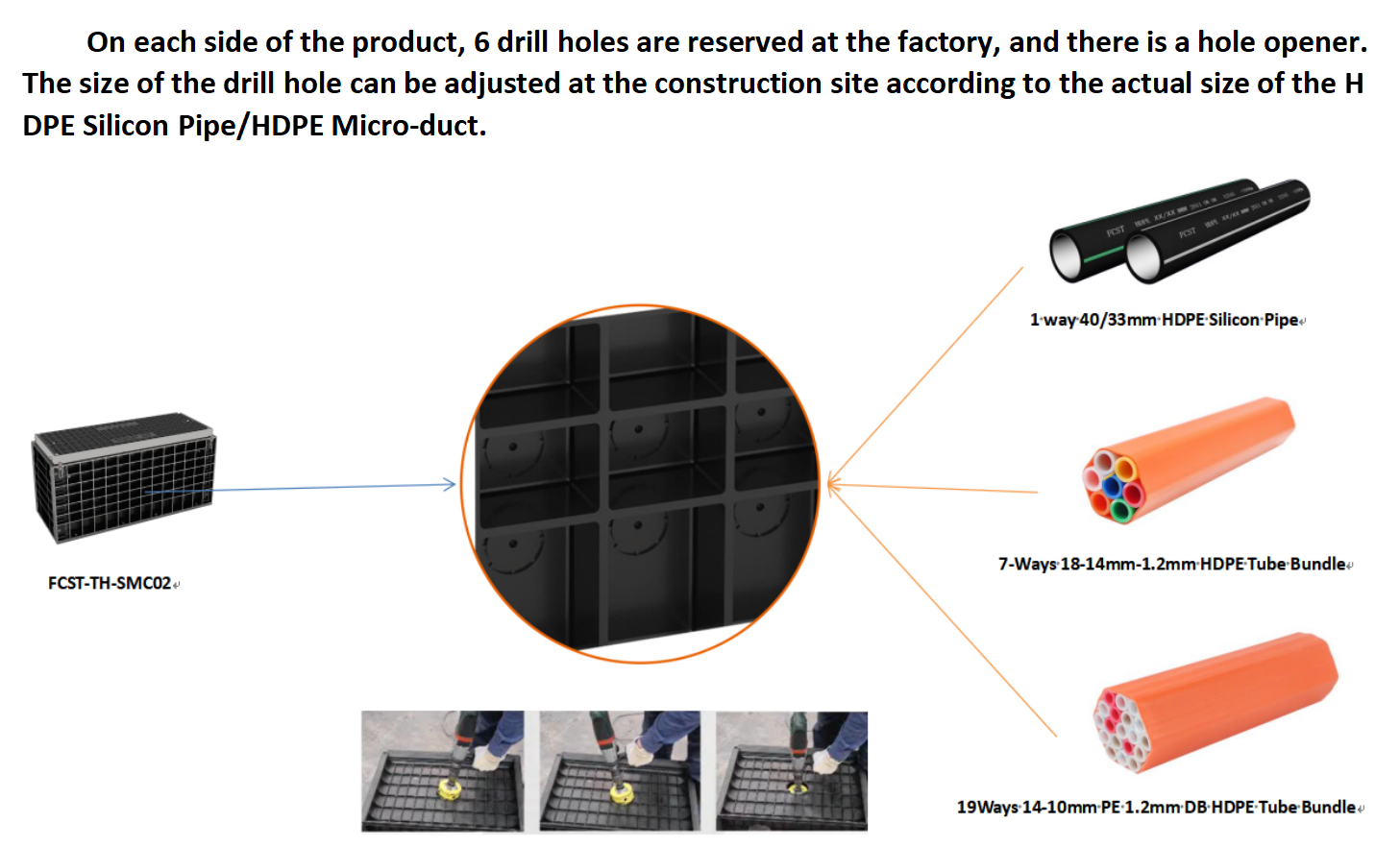

Spécifications du produit
Tous les produits sont conformes aux normes EN124:1994.
Chimique Rrésistance Pperformance
Produits chimiques | Concentré Sulfurique Acid | Shaine Hydroxyde | Shaine Cchlorure |
Test Cconditions | Trempé dans la solution spécifiée pendant 48h | ||
Résultats des tests | Aucune corrosion évidente sur la surface, perte de qualité <1 % | ||
Performances mécaniques
Articles | Numéro de norme | Exigences | Résultats des tests |
Résistance à la traction | GB/T1447-2005 | ≥100MPa | 105MPa |
Module de traction | GB/T1447-2005 | ≥10GPa | 11,8 GPa |
Résistance à la flexion | GB/T1449-2005 | ≥200MPa | 213MPa |
Module de flexion | GB/T1449-2005 | ≥10GPa | 11,3 GPa |
Résistance aux chocs | GB/T1451-2005 | ≥80KJ/㎡ | 90,8KJ/㎡ |
Dureté de Barr | GB/T3854-2005 | ≥50 | 56 |
Charge de la chambre
Type de chambre | B125 | C250 | D400 |
Charge d'essai axiale | 125KN | 250KN | 400KN |
Charge d'essai latérale | 40KN | 40KN | 40KN |
Performance thermique
Articles | Numéro de norme | Résultats des tests |
Température de distorsion thermique | GB/T1634.2-2004 | > 200°C |
Résistance à la flexion | GB/T9979-2005(-40°C) | 265MPa |
Module de flexion | GB/T9979-2005(-40°C) | 1,43x10^(4) MPa |
Taux de rétention de la résistance à la flexion | GB/T9979-2005(-40°C) | 124% |
Taux de rétention du module de flexion | GB/T9979-2005(-40°C) | 11,16% |
Coefficient de dilatation linéaire | B/T2572-205 (26°C~100°C) | 1,66x10^(-5) |
Emballage Asd Ttransport
Description de l'emballage
En raison des caractéristiques structurelles du produit, l'emballage d'usine peut être sélectionné en fonction des besoins réels des clients, des distances de transport et des itinéraires de transport.
Démontage et transport
La structure du produit est simple et facile à démonter, et tous les composants peuvent être divisés en parties discrètes, qui sont empilés et regroupés à plat. Il occupe un petit espace, un faible coût de transport, le démontage et le regroupement sont plus propices à stabilité du produit, il est pratique à transporter et les dommages aux marchandises sont faibles.
Palette Size | Pproduit Whuit | Palette Ccapacité | Récipient Lchargement Ccapacité (conteneur 40GP，Limite de poids 26 tonnes) |
FCST-TH-SMC02 (1150 mm x 1350 mm x 2250 mm) | 100.8 | 20 ensembles | 254ensembles |
Transport de produits finis
Après assemblage, les principaux composants sont placés sur la palette, puis regroupés et emballés hermétiquement. Gagnez du temps de montage et améliorer la qualité des transports. Selon différents types de produits, il peut généralement transporter 12 ou 6 groupes de produits pour une efficacité transport.
Palette Size | Pproduit Whuit | Palette Ccapacité | Récipient Lchargement Ccapacité (conteneur 40GP，Limite de poids 26 tonnes) |
FCST-TH-SMC02 (1150mmx1350mmx2250mm) | 100.8 | 6ensembles | 108ensembles |
