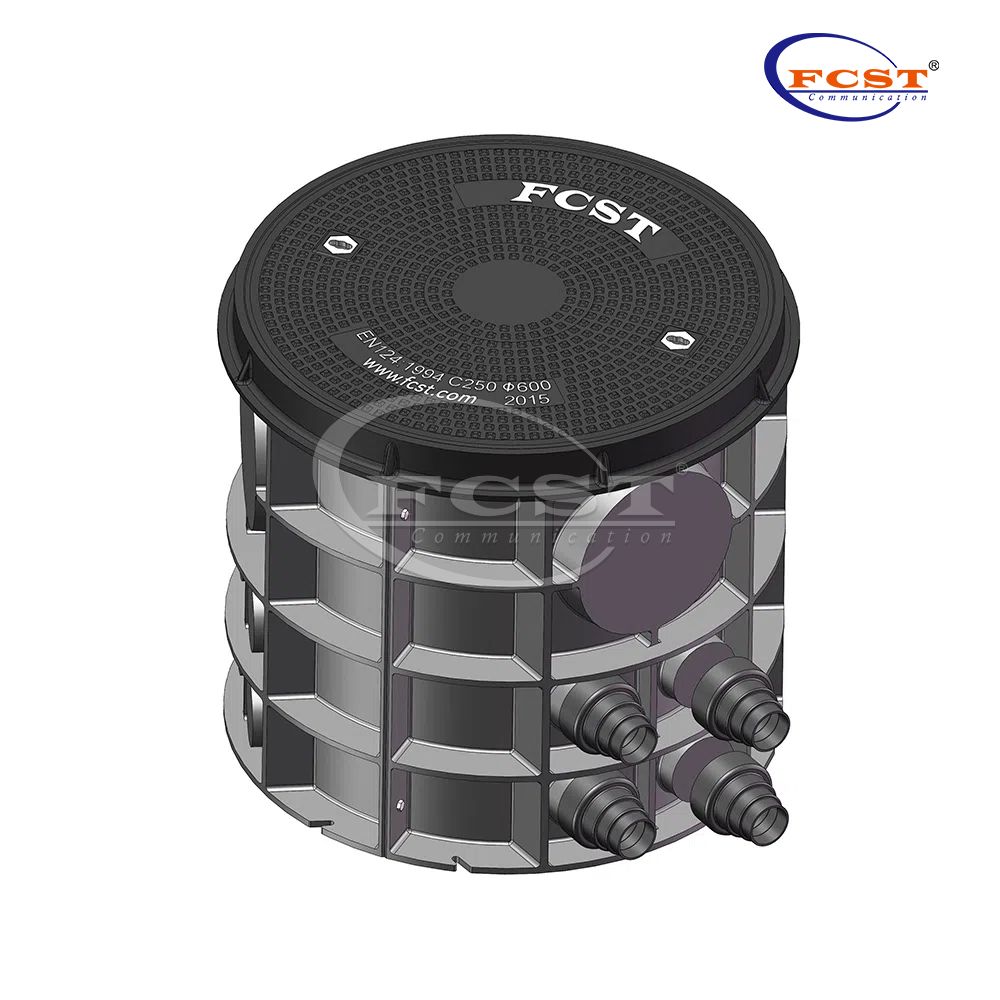

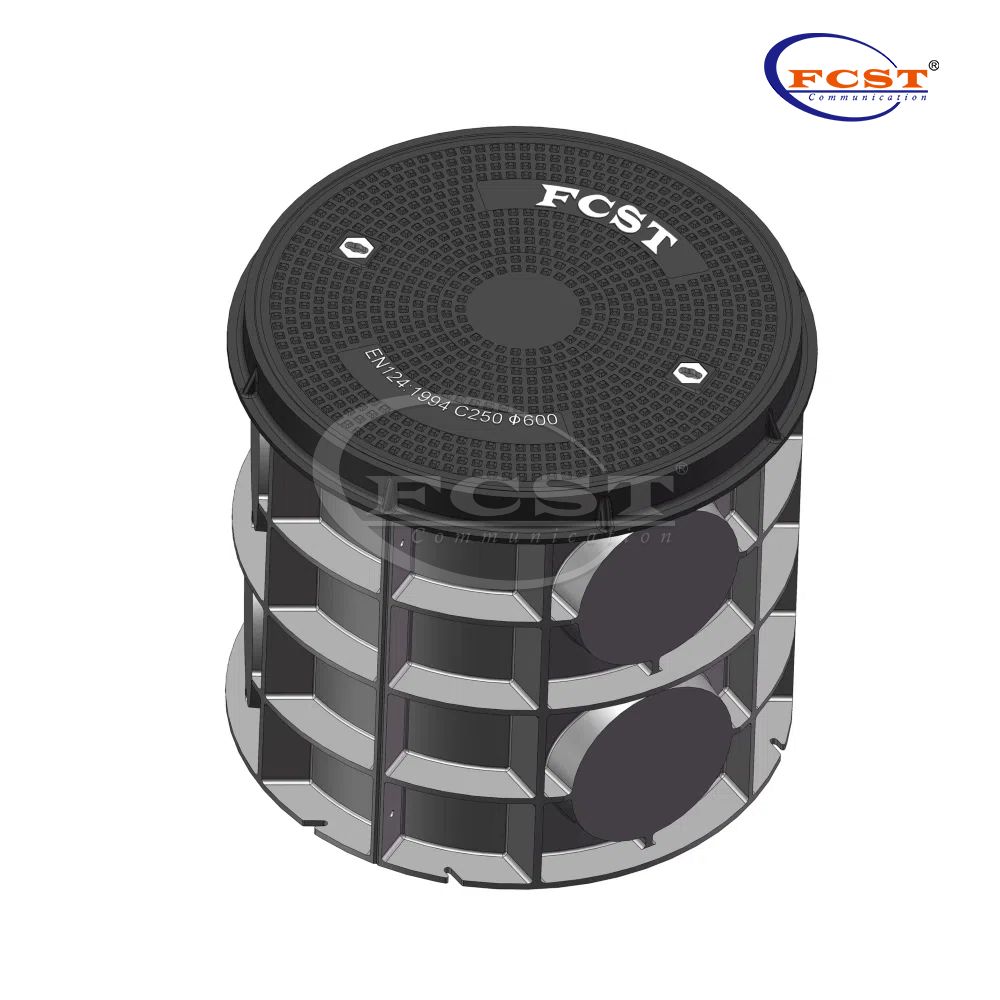

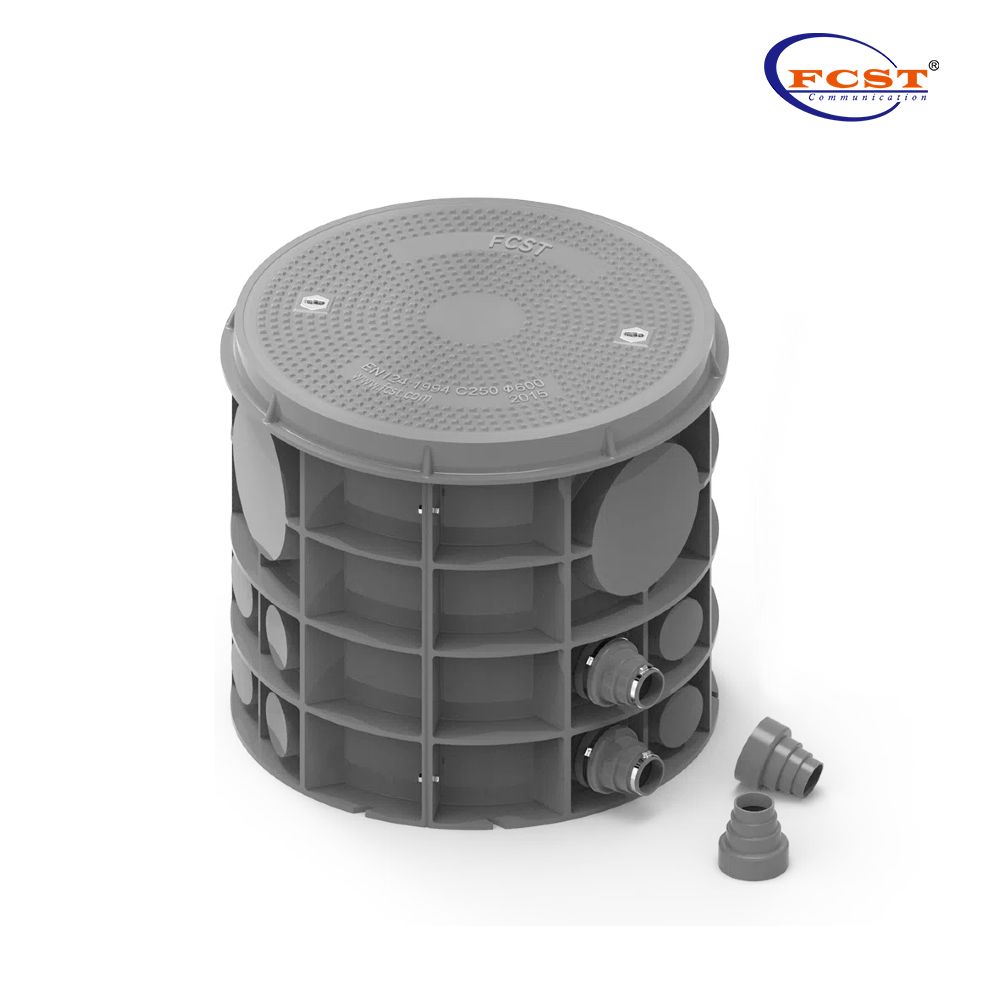

FCST-TH-SMC10 SMC Inspection Chamber Manhole Telecommunications

  • La conception modulaire de trou de la fibre permet de diverses configurations de profondeur.
  • Assemblage facile avec des outils à main de base uniquement.
  • Les panneaux de portage divisés permettent de rénover les réseaux existants ou les nouvelles versions.
État de disponibilité:
  • FCST-TH-SMC10

  • FCST

  • Download.pdf

Aperçu du produit

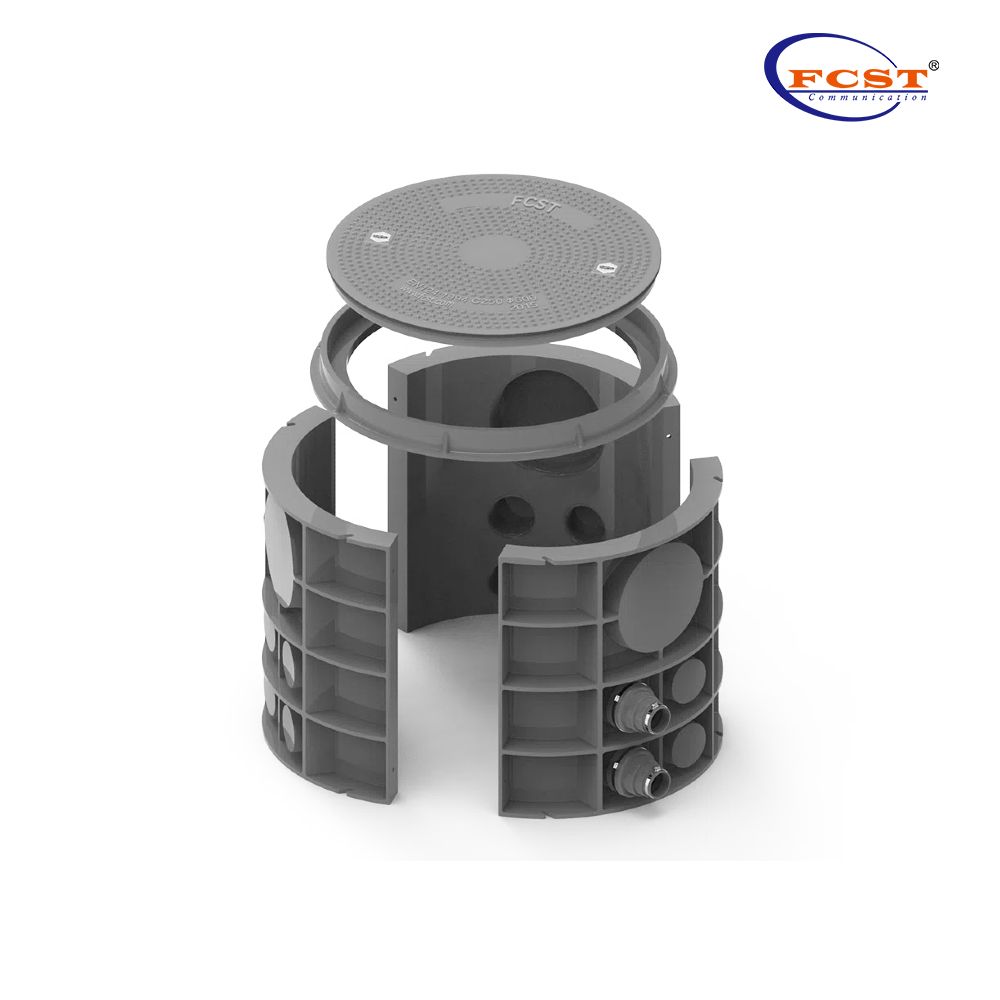

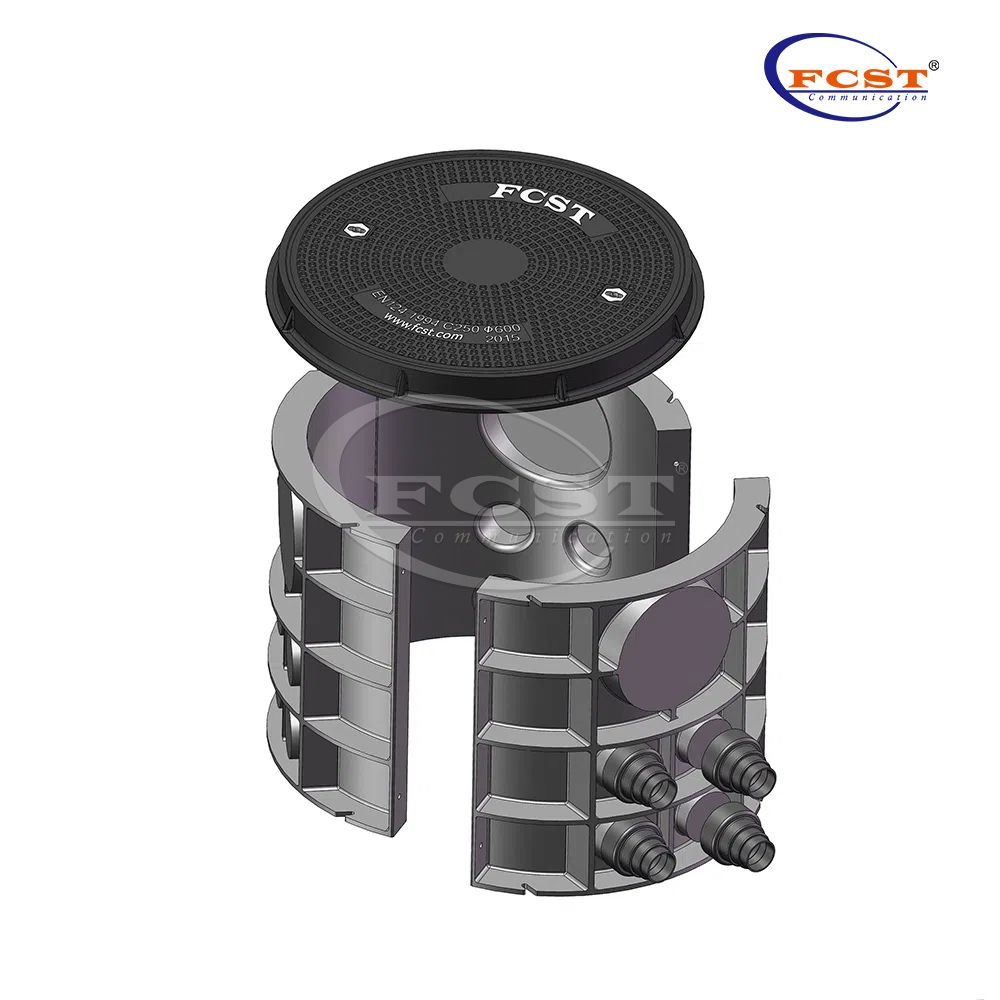

La chambre de Télécom SMC FCST-TH-SMC10 SMC est une solution composite modulaire offrant le constructeur de réseaux de flexibilité, de performance et d'économie inégalées. La section des tirages est un assemblage de quarts de segments. L'application pratique de cette chambre composite, couvrant de nombreux champs tels que l'administration municipale, l'énergie électrique, l'électricité, l'eau, l'administration des routes et le drainage.


Produit A Dvantages

  • La conception modulaire de trou de la fibre permet de diverses configurations de profondeur.

  • Assemblage facile avec des outils à main de base uniquement.

  • Les panneaux de portage divisés permettent de rénover les réseaux existants ou les nouvelles versions.

  • Les knock-outs multi-ports uniques donnent une interface principale de l'industrie avec toutes les options de conduits et multi-produits.

  • Des raidisseurs croisés transversaux et verticaux sont disposés autour du côté extérieur de l'arbre, sont également étroitement combinés avec la couche de sol enfouie. Il n'est pas facile de se déplacer et de desserrer après le roulement.

Spécifications du produit

Construction

Description

Norme exécutive

EN124: 1994

Matériel

SMC

Grade de charge de couverture de trou d'homme

A15 / B125 / C250 / D400

Diamètre

600 mm23,623 pouces

Profondeur

600 mm23,623 pouces

Poids

59 kg

Grade d'atterrissage de la flamme

V0

Logo des exigences environnementales

Rencontrez ROHS disponible

Température de travail

-40~ + 65

Température de stockage

-40~ + 70

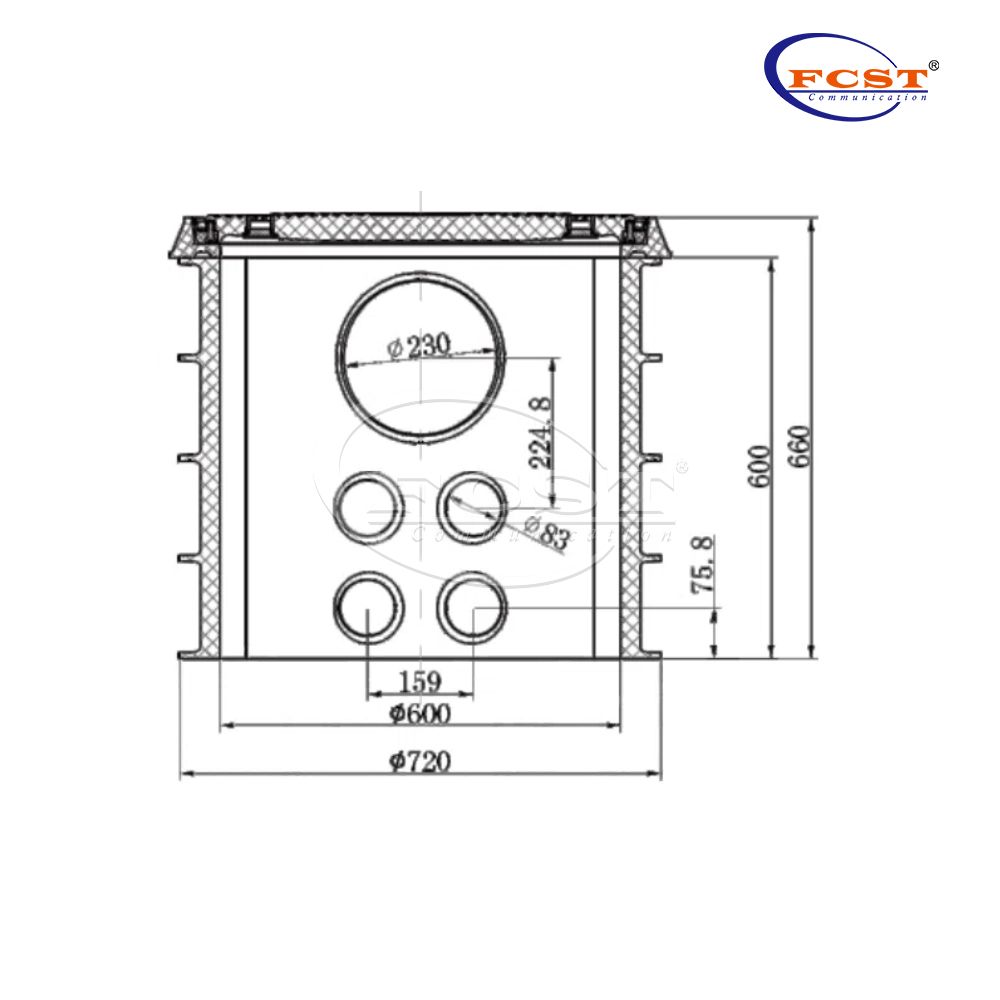

Taille du produit

Taille externe ( d * d )

Dimensions internes ( d * d )

Grade de charge de couverture de trou d'homme

φ 720 * 680 mm
( φ 28.347 'x 26.772')

φ600 * 600 mm

( φ 23.623 'x 23.623')

A15 / B125 / C250 / D400

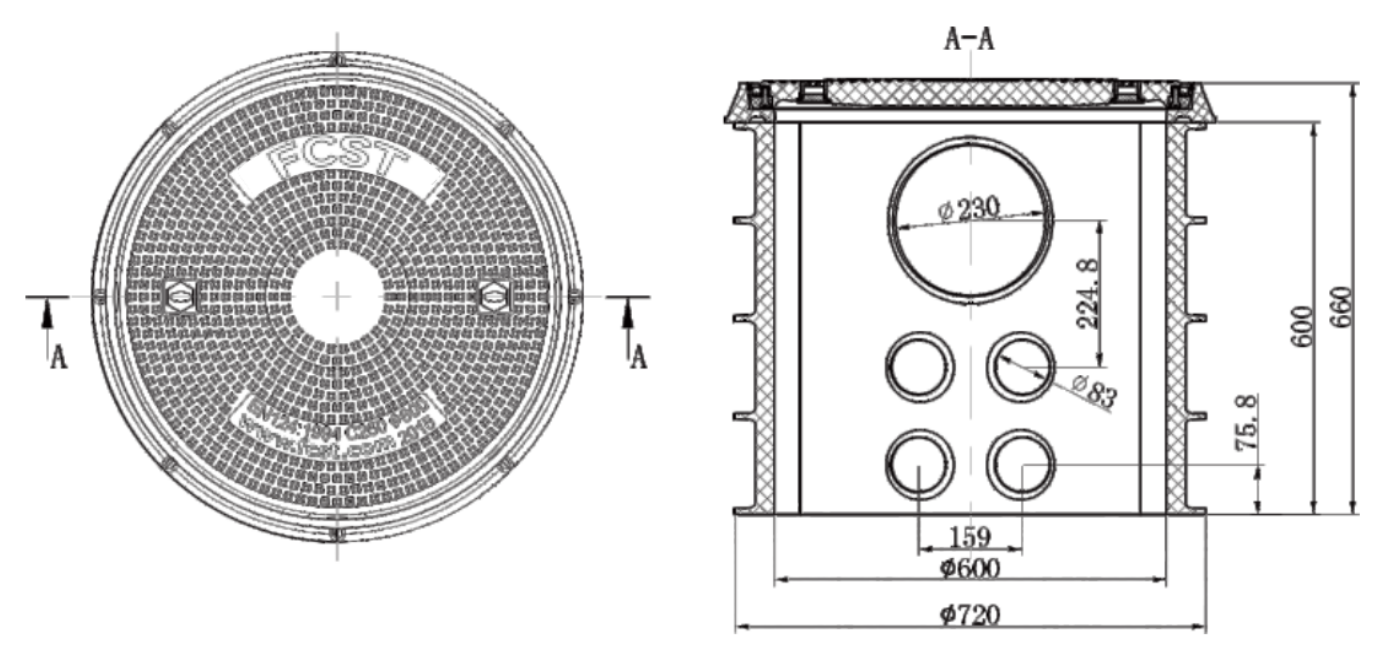

Taille du produit de chambre à fibre optique alt

Commande de formation

ALT FIBER OPTIC CHAMBER INFORMATIONS

Spécifications techniques

Tous les produits sont conformes aux normes EN124: 1994.

Ressité chimique Performance

Produits chimiques

Concentré s ulfuric un cid

S odium h ydroxyde

S Odium C Hlorure

Tester C ontions

Trempé dans la solution spécifiée pour 48h

Résultats des tests

Pas de corrosion évidente à la surface, qualité de qualité <1%

Performance mécanique

Articles

No.

Exigences

Résultats des tests

Résistance à la traction

GB / T1447-2005

100MPA

105MPA

Module de traction

GB / T1447-2005

10gpa

11.8gpa

Résistance à la flexion

GB / T1449-2005

200MPA

213MPA

Module de flexion

GB / T1449-2005

10gpa

11.3gpa

Résistance à l'impact

GB / T1451-2005

80kj /

         90,8kj /

La dureté de Barr

GB / T3854-2005

50

56

Charge de chambre

 Type de chambre

B125

C250

D400

Charge d'essai axial

125kn

250kn

400kn

Charge de test latérale

40kn

40kn

40kn

Performance thermique

 Articles

No.

Résultats des tests

Température de distorsion thermique

GB / T1634.2-2004

> 200 ° C

Résistance à la flexion

GB / T9979-2005 (-40 ° C)

265MPA

Module de flexion

GB / T9979-2005 (-40 ° C)

1.43x10 ^ (4)

MPA

Taux de rétention de résistance à la flexion

GB / T9979-2005 (-40 ° C)

124%

Taux de rétention du module de flexion

GB / T9979-2005 (-40 ° C)

11,16%

Coefficient d'extension linéaire

B / T2572-205

(26 ° C ~ 100° C)

1,66x10 ^ (- 5)

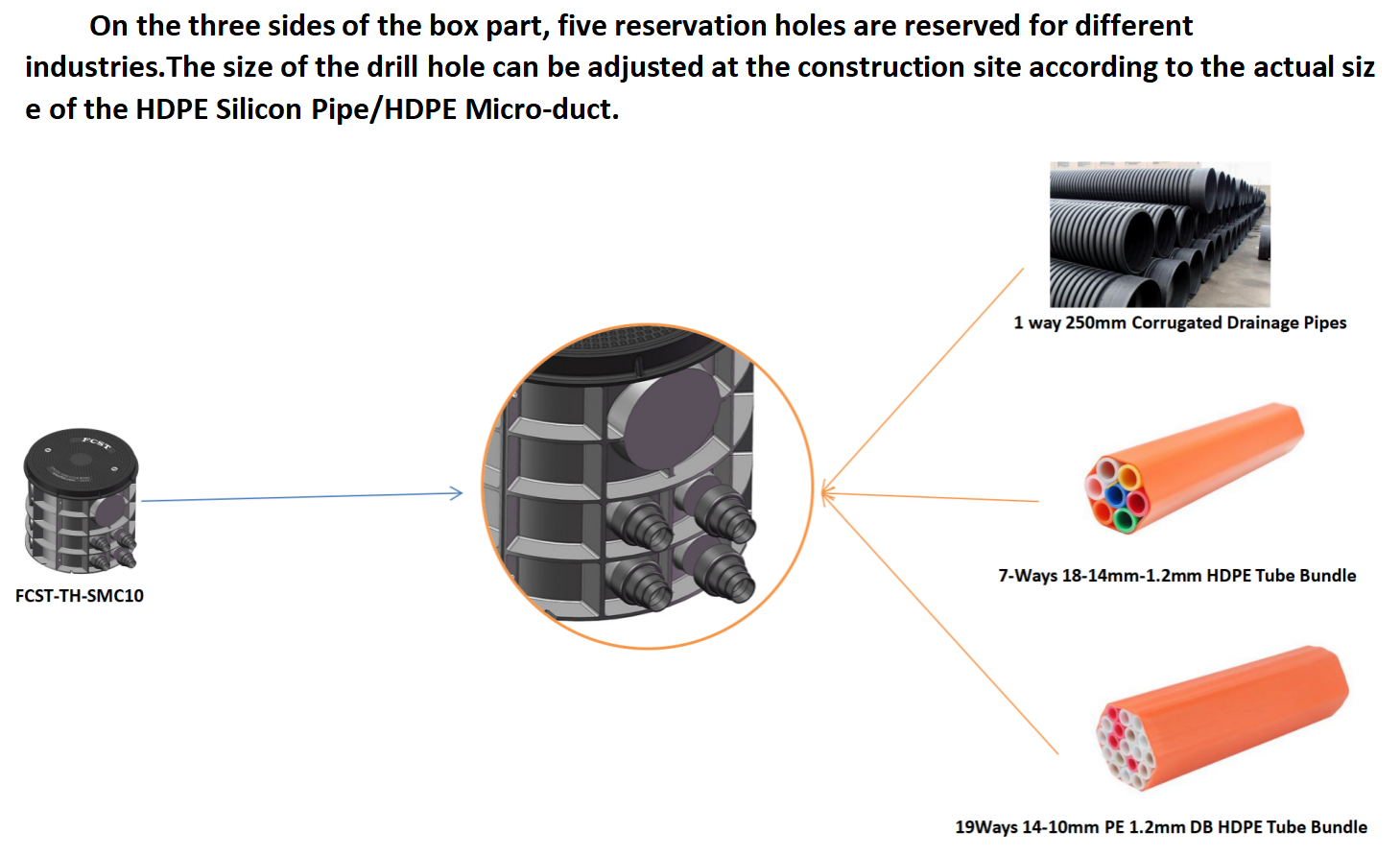

Structure de la chambre à fibre optique alt

Remarque: l'application pratique de cette chambre composite, couvrant de nombreux champs tels que l'administration municipale, l'énergie électrique, l'électricité, l'eau, l'administration des routes et le drainage.

Scénario d'application de vault de télécommunications Alt Underground
