Qu'est-ce que la norme BS EN-124 ?

Nous expliquons la norme derrière les couvertures et grilles classées A15 à F900 dans les groupes 1 à 6.Selon la norme BS EN 124 : 2015, les couvercles de trou d'homme, les couvercles d'accès et les grilles de ravin sont classés selon différentes applications de chargement, allant de la classe A15 à F900. Chaque application de chargement a une signification spécifique et il est très important de sélectionner la bonne, sinon, si le chargement est incorrect, les couvertures ou les grilles ne dureront pas et pourraient devenir dangereuses.

Les applications de chargement sont la première chose à prendre en compte lorsque vous envisagez d'acheter des couvercles de regard, des couvercles d'accès ou des grilles de rigole, pour garantir que vous sélectionnez le bon. Mais qu’est-ce que la norme BS EN 124 et comment vous aide-t-elle à choisir le bon produit ?

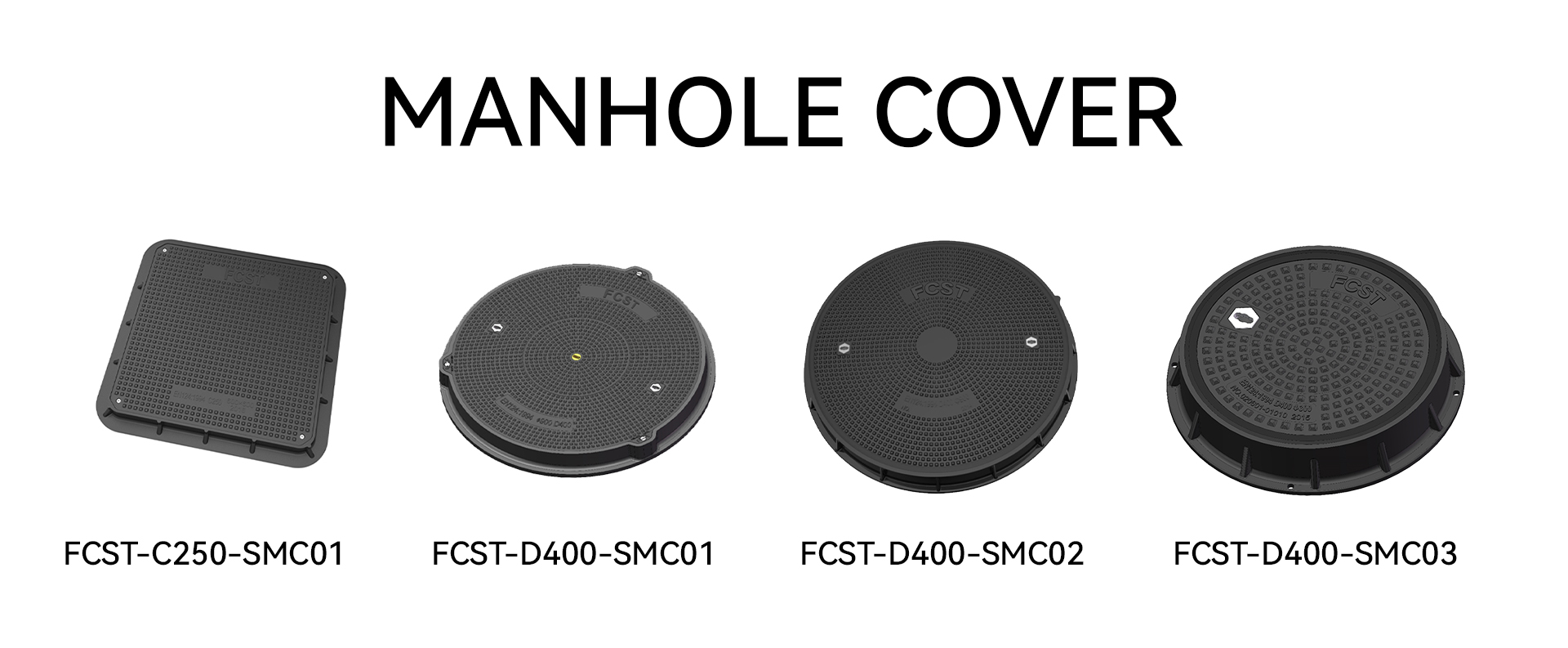

FIG1-Couvercle de regard

BS EN 124, historique et définitions

La BS EN 124 (Dessus de caniveaux et dessus de trou d'homme pour les zones véhiculaires et piétonnes) a remplacé la spécification BS 497 : 1976 relative aux couvercles de trou d'homme, aux grilles de ravin de route et aux cadres à des fins de drainage en 1994, et a été mise à jour pour devenir la BS EN 124 : 2015. Il s'agit de l'adoption britannique de la norme européenne pour les couvertures et les grilles qui sépare les produits en un certain nombre de classes sur la base d'un test de charge statique, et regroupe également les emplacements où chaque classe doit être installée (et la classe minimale qui doit être utilisée dans chaque classe). ). Il a été réalisé et est publié par le Groupe BSI.

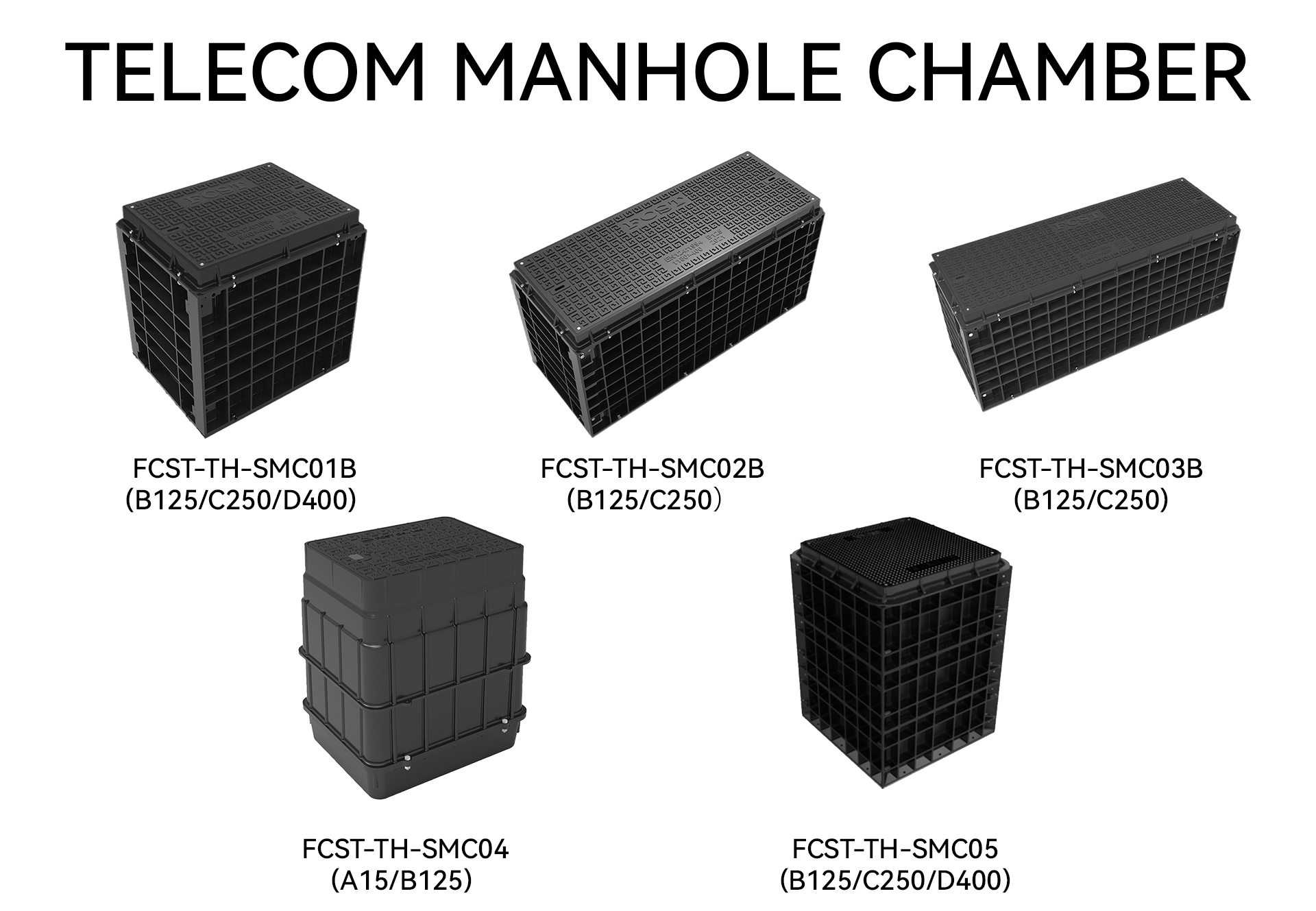

Chambre de Regard FIG2-Télécom

La norme est divisée en une partie générale et cinq parties spécifiques aux matériaux, et intègre les produits fabriqués à partir de différents matériaux dans le champ d'application de la BS EN 124.

BS EN 124-1:2015 — Définitions, classification, principes généraux de conception, exigences de performance et méthodes d'essai :

BS EN 124-2:2015 — Dessus de goulotte et dessus de trou d'homme en fonte.

BS EN 124-3:2015 — Dessus de goulotte et dessus de trou d'homme en acier ou en alliages d'aluminium.

BS EN 124-4:2015 — Dessus de goulotte et dessus de trou d'homme en béton armé d'acier.

BS EN 124-5:2015 — Dessus de caniveaux et de regards en matériaux composites.

BS EN 124-6:2015 — Dessus de goulotte et de trou d'homme en polypropylène (PP), polyéthylène (PE) ou polychlorure de vinyle non plastifié (PVC-U).

Groupes et classes BS EN 124

Commençons par examiner les groupes que la BS EN 124 utilise pour catégoriser les domaines dans lesquels les couvertures peuvent être utilisées. Ceux-ci vont du groupe 1, représentant les environnements les moins exigeants, au groupe 6 qui représente les environnements les plus exigeants.

Groupe 1 — zones auxquelles seuls les piétons ont accès.

Groupe 2 — parkings et zones piétonnes où seul un accès occasionnel des véhicules est probable (y compris les allées).

Groupe 3 — parkings, parvis, sites industriels et zones à circulation lente. Également sur les autoroutes jusqu'à 500 mm du trottoir et jusqu'à 200 mm dans l'accotement, à l'exclusion des autoroutes.

Groupe 4 — zones auxquelles ont accès les voitures et les camions, y compris les chaussées, les accotements et les zones piétonnes.

Groupe 5 — zones où des charges élevées sur les roues sont imposées, telles que les zones de chargement, les quais ou les trottoirs des avions.

Groupe 6 — zones où des charges de roue particulièrement élevées sont imposées, telles que les chaussées des avions.

Ensuite, les classes que la BS EN 124 évalue les capacités de charge statique d'une couverture, allant de A15 à F900.

Classe A15 — couvercles et grilles capables de résister à une charge d'essai de 15 kN.

Classe B125 — couvercles et grilles capables de résister à une charge d'essai de 125 kN.

Classe C250 — couvercles et grilles capables de résister à une charge d'essai de 250 kN.

Classe D400 — couvercles et grilles capables de résister à une charge d'essai de 400 kN.

Classe E600 — couvercles et grilles capables de résister à une charge d'essai de 600 kN.

Classe F900 — couvercles et grilles capables de résister à une charge d'essai de 900 kN.

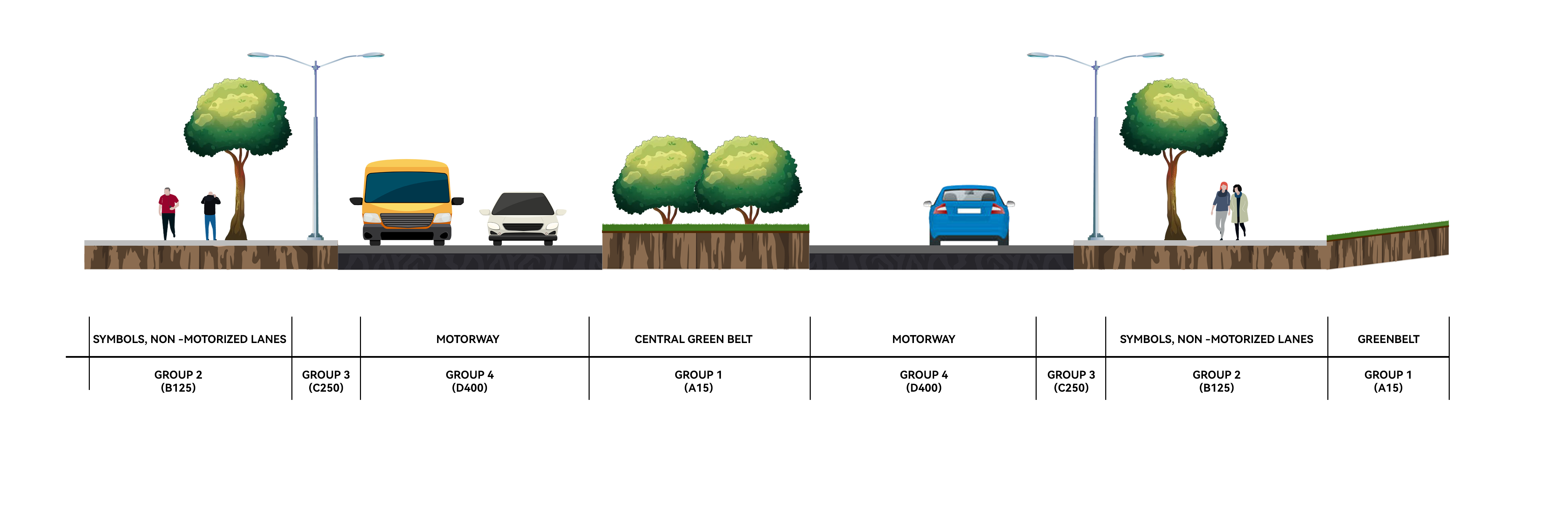

FIG3-Diagramme schématique de l'application

Les classes sont adaptées à leur groupe approprié pour donner la note minimale recommandée pour chaque groupe.

Zones d'installation et comparaisons BS 497 à titre indicatif uniquement.

Chambre de regard de télécommunication& Couvercle de trou d'homme

La chambre de regard de télécommunication et le couvercle de trou d'homme produits par FCST contiennent des matières premières constituées de matériaux composites SMC. Les principales matières premières sont constituées de SMC, de résine insaturée, d'additifs à faible contraction, de charges et d'additifs divers. SMC présente les avantages d'une performance électrique supérieure, d'une résistance à la corrosion, d'une qualité de lumière et d'une conception technique simple, flexible, etc. Ses propriétés mécaniques peuvent être comparables à celles de certains matériaux métalliques. Les échantillons fournis ont été détectés par le Centre national de contrôle de la qualité et d'essais de l'ingénierie du bâtiment et ont obtenu un certificat d'essai.

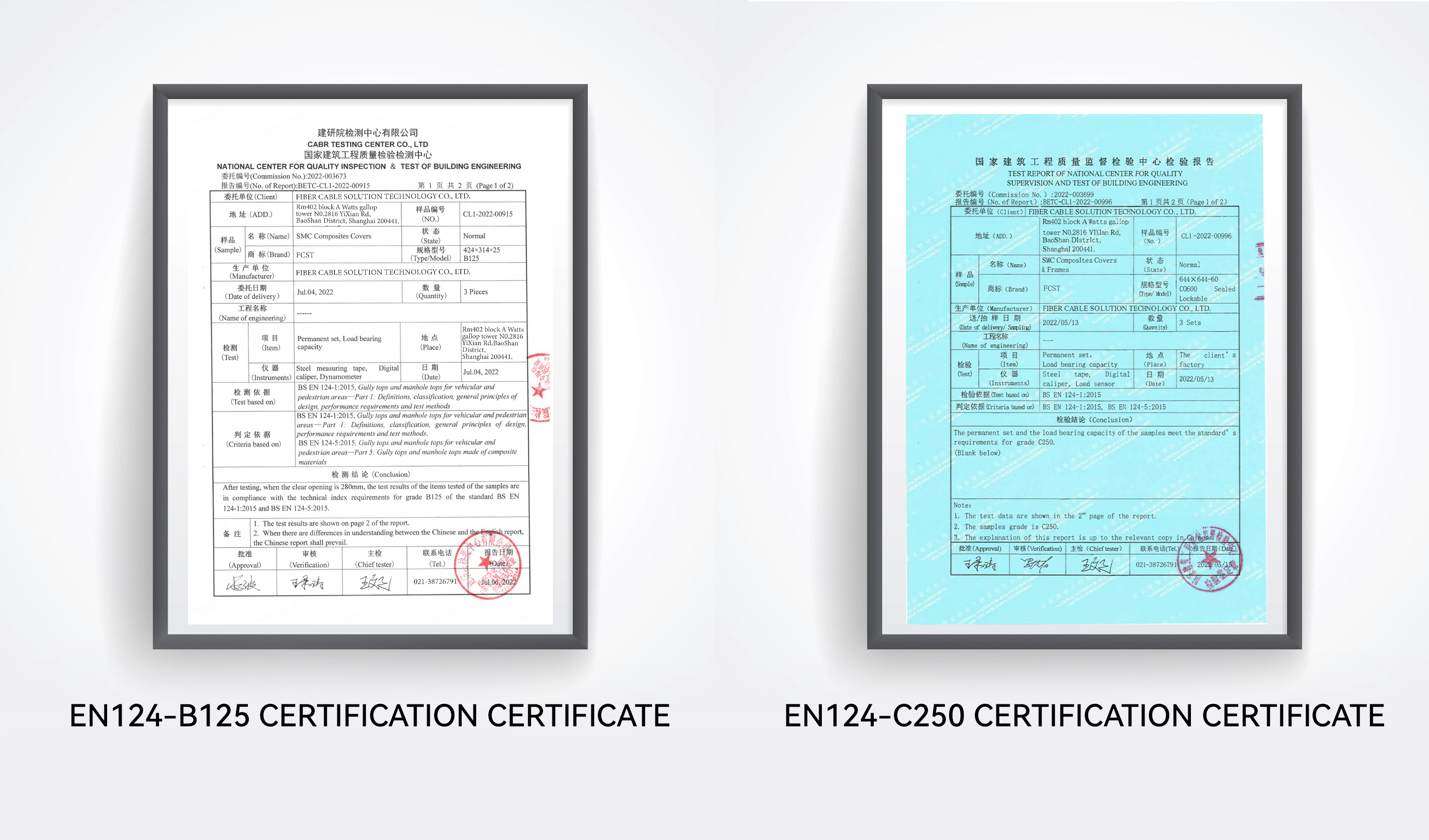

FIG4-Certificat d'essai de roulement de couvercle de trou d'homme
