Pourquoi les marqueurs de câbles optiques sont-ils nécessaires dans les réseaux à fibre optique ?

Alors que les réseaux de fibre optique se développent sous nos rues et nos paysages, une crise invisible des infrastructures se profile : comment protéger et localiser les câbles que nous ne pouvons pas voir ? Chaque année, les collisions accidentelles avec des câbles causent des millions de dollars de dommages, des interruptions de service affectant des milliers d'utilisateurs et des risques potentiels pour la sécurité. La solution réside dans un système de marquage multicouche sophistiqué qui crée un bouclier de protection autour des actifs de fibre optique enterrés.

Les marqueurs de câbles optiques sont essentiels
1. Prévention des dommages accidentels

La fonction première des marqueurs de câbles est d'empêcher les dommages causés par des tiers lors des activités d'excavation. Qu'il s'agisse de travaux de construction, d'aménagement paysager ou d'entretien de services publics, toute perturbation du sol présente un risque pour les câbles à fibres enterrés. Un système de marquage complet fournit plusieurs niveaux d'avertissement, avertissant les excavateurs à l'avance avant qu'ils n'atteignent les infrastructures critiques.

2. Gestion et maintenance des actifs

Les entreprises de télécommunications gèrent de vastes réseaux s'étendant sur des milliers de kilomètres. Sans systèmes de marquage appropriés, la localisation de câbles spécifiques pour la maintenance, les mises à niveau ou les réparations devient une entreprise longue et coûteuse. Le placement stratégique des marqueurs permet une identification et un accès rapides aux segments du réseau.

3. Conformité réglementaire

De nombreuses juridictions exigent que les services publics souterrains soient marqués selon des normes spécifiques. Une identification correcte des câbles garantit la conformité aux réglementations locales et aux meilleures pratiques du secteur, protégeant ainsi les opérateurs de réseau de toute responsabilité.

4. Documentation du réseau

Les marqueurs physiques servent de vérification de la vérité sur le terrain pour les cartes de réseau et les bases de données SIG. Ils fournissent des points de référence tangibles qui peuvent durer plus longtemps que les enregistrements numériques et rester accessibles même en cas de panne des systèmes électroniques.

La stratégie de marquage multicouche

Un système de marquage à fibre optique robuste utilise plusieurs produits d'identification à différentes profondeurs d'enfouissement, créant ainsi des couches de protection redondantes. Voici comment chaque composant fonctionne ensemble :

Couche 1 : Avertissement de surface (0,3-0,45 m / 12-18 pouces)

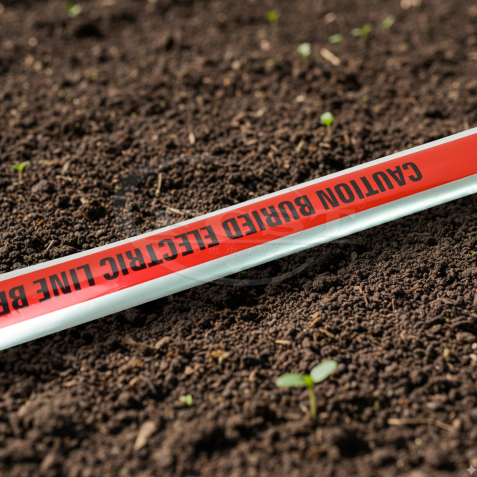

Bande d'avertissement détectable FCST-DWT

La première ligne de défense se situe juste sous la surface. Le ruban d'avertissement détectable est un ruban de couleur vive (généralement orange pour les télécommunications) incrusté d'éléments métalliques. Lorsque les excavateurs commencent à creuser, ils rencontrent cette bande en premier, fournissant un avertissement visuel immédiat indiquant que les services publics se trouvent en dessous. Les composants métalliques permettent à la bande d'être détectée par un équipement de localisation électronique, même après des années d'enfouissement.

Couche 2 : Marqueurs proches de la surface (0,7-1 m / 27,56-39,37 pouces)

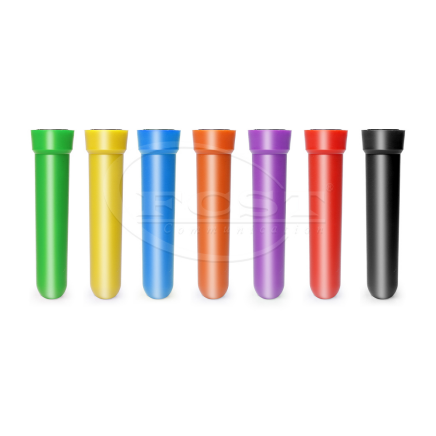

Marqueurs proches de la surface FCST-PUEM3

Ces marqueurs cylindriques fournissent une couche d'avertissement supplémentaire pour des excavations plus profondes. Positionnés à une profondeur d'enfouissement moyenne, ils offrent une zone tampon cruciale entre les perturbations de surface et le câble lui-même. Leur conception tubulaire les rend facilement détectables lors d'une excavation minutieuse, donnant un dernier avertissement aux travailleurs avant d'atteindre le niveau du câble.

Couche 3 : Protection au niveau du câble (1,5-1,7 m / 59,06-66,93 pouces)

Marqueur à bille FCST-MB et marqueurs à disque à portée étendue FCST-PUEM4

A la profondeur d'enfouissement des câbles, deux types de repères assurent une protection et une identification directe :

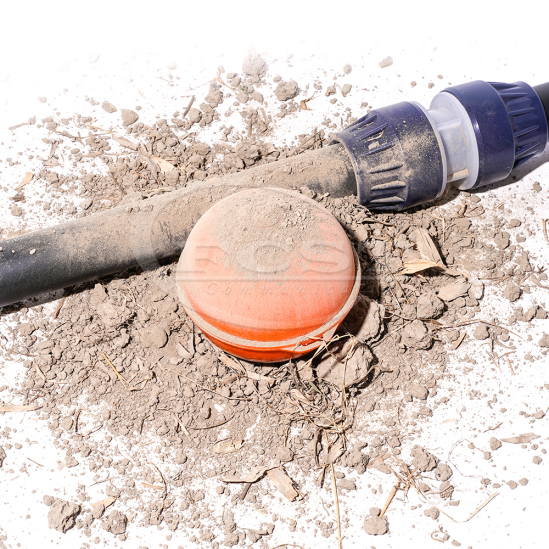

Boules de marquage : marqueurs sphériques qui peuvent être placés directement sur ou à proximité des câbles, particulièrement utiles aux points d'épissure, aux boîtes de jonction ou aux changements de direction. Leur forme tridimensionnelle les rend détectables sous n’importe quel angle d’excavation.

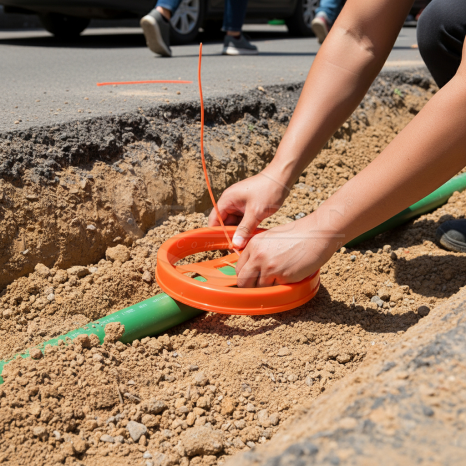

Marqueurs de disque à portée étendue : marqueurs plats en forme de disque avec des surfaces plus grandes qui offrent une détectabilité maximale pour les équipements de localisation électronique. Ces marqueurs contiennent souvent des informations détaillées sur le tracé du câble, le propriétaire et les coordonnées.

Couche 4 : Identification souterraine profonde (2,25-2,8 m / 88,58-110,24 pouces)

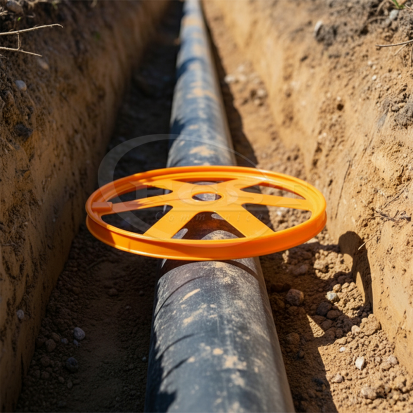

Marqueurs électroniques souterrains passifs FCST-PUEM1 et FCST-PUEM2

La couche la plus sophistiquée est constituée de marqueurs électroniques passifs enfouis à différentes profondeurs. Ces appareils contiennent des circuits électroniques qui répondent à des fréquences spécifiques provenant d'équipements de localisation :

PUEM1 (2,25-2,5 m) : positionnés sous le niveau du câble, ces marqueurs servent de points de référence pour la cartographie du réseau et permettent de vérifier que les localisateurs ont identifié le bon couloir de services publics.

PUEM2 (2,4-2,8 m) : les marqueurs les plus profonds du système, offrant une documentation du réseau à long terme qui survit même si les marqueurs moins profonds sont perturbés ou supprimés lors de fouilles précédentes.

Les marqueurs électroniques passifs ne nécessitent ni piles ni alimentation. Ils utilisent des principes d'induction électromagnétique, s'activant uniquement lorsqu'ils sont interrogés par un équipement de localisation compatible. Chaque marqueur peut être codé avec des informations spécifiques sur le type de câble, la date d'installation, le propriétaire et le segment de réseau, créant ainsi une base de données souterraine permanente.

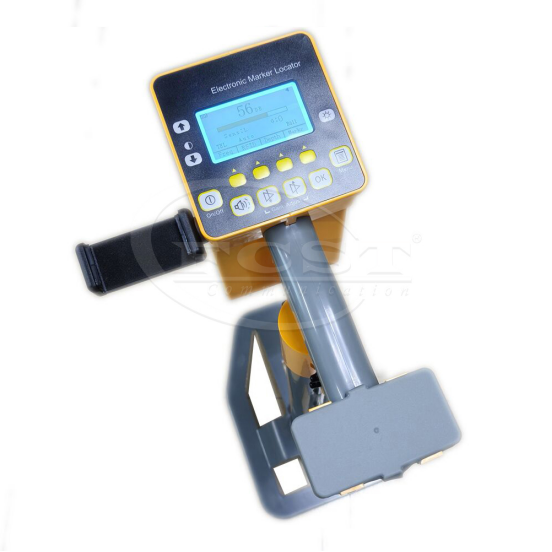

Détection et localisation : localisateur de marqueurs souterrains FCST-UML9000

L’ensemble du système de marquage serait inutile sans un équipement de détection fiable. Le localisateur de marqueurs souterrains FCST-UML9000 est un appareil portatif qui communique avec les marqueurs enterrés via des signaux électromagnétiques. Les opérateurs balayent l'appareil sur la surface du sol et celui-ci les avertit de la présence, de la profondeur et des informations codées des marqueurs situés en dessous.

Cette technologie permet :

· Enquêtes préalables à l'excavation pour cartographier les emplacements des services publics

· Vérification des enregistrements du réseau

· Localisation rapide de segments de réseau spécifiques

· Temps et coûts d'excavation réduits

· Sécurité améliorée des travailleurs

Applications et avantages concrets
Projets d'infrastructure urbaine
Dans les environnements urbains denses où plusieurs services publics partagent des couloirs étroits, l'emplacement précis des câbles est essentiel. Le système de marquage multicouche permet aux excavateurs de distinguer les câbles de télécommunications des conduites d'eau, de gaz et électriques, réduisant ainsi le risque d'erreur d'identification.

Expansion du réseau rural

À mesure que les réseaux de fibre optique se développent dans les zones rurales, le défi de déplacer les câbles installés des années plus tôt devient important. Les marqueurs électroniques passifs offrent une fiabilité à long terme, restant détectables des décennies après leur installation lorsque les marqueurs de surface peuvent avoir été perturbés par des activités agricoles.

Intervention d'urgence

Lors de catastrophes naturelles ou de réparations d'urgence, la localisation rapide des câbles peut faire la différence entre des heures et des jours de rétablissement du service. Les marqueurs électroniques permettent aux équipes d'intervention d'identifier et d'accéder rapidement aux segments de réseau critiques sans fouille approfondie.

Économies de coûts

Même si l'investissement initial dans des systèmes de marquage complets peut sembler substantiel, le coût d'un seul câble à fibre optique dépasse souvent le coût de marquage pour l'ensemble d'un segment de projet. Au-delà des coûts de réparation, les interruptions de service peuvent entraîner une responsabilité importante et une perte de revenus.

Meilleures pratiques d'installation

Pour une efficacité maximale, l’installation des marqueurs doit suivre ces principes :

Redondance : ne comptez jamais sur un seul type de marqueur. Combinez des marqueurs de surface, physiques et électroniques.

Placement stratégique : installez des balises à intervalles réguliers (généralement entre 150 et 300 pieds), à tous les changements de direction, points d'épissure et croisements de routes.

Profondeur appropriée : assurez-vous que chaque type de marqueur est installé à sa profondeur spécifiée pour créer des couches d'avertissement distinctes.

Documentation : enregistrez les emplacements des marqueurs et les informations codées dans les bases de données du réseau, mais sachez que les marqueurs physiques servent de sauvegarde lorsque les enregistrements sont incomplets ou inexacts.

Matériaux de qualité : utilisez des marqueurs conçus pour une survie souterraine à long terme, résistants à l'humidité, aux produits chimiques et au stress physique.

Développements futurs

La technologie des marqueurs continue d'évoluer. Les développements émergents comprennent :

Marqueurs codés GPS qui fournissent des coordonnées géographiques précises.

Marqueurs avec stockage de données étendu pour des informations détaillées sur le réseau.

Intégration avec les systèmes SIG et de gestion de réseau.

Plages de détection et capacités de profondeur améliorées.

Matériaux de marquage respectueux de l'environnement.

Conclusion

Les marqueurs de câbles optiques représentent un élément essentiel mais souvent négligé de l'infrastructure de fibre optique. En mettant en œuvre un système de marquage multicouche complet (du ruban d'avertissement de surface aux marqueurs électroniques profonds), les opérateurs de réseau protègent leurs investissements substantiels, garantissent la fiabilité du service et favorisent des pratiques d'excavation sûres.

À mesure que notre dépendance à l’égard des télécommunications à haut débit augmente, l’importance de protéger l’infrastructure physique qui rend la connectivité possible augmente également. Le coût modeste d'un marquage approprié des câbles constitue une police d'assurance contre les pannes catastrophiques, garantissant que les réseaux invisibles sous nos pieds restent invisibles en toute sécurité jusqu'à ce que nous ayons besoin de les trouver.

Dans un monde de plus en plus connecté, ces gardiens silencieux enfouis sous la surface jouent un rôle essentiel : protéger les câbles qui nous connectent tous.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------
