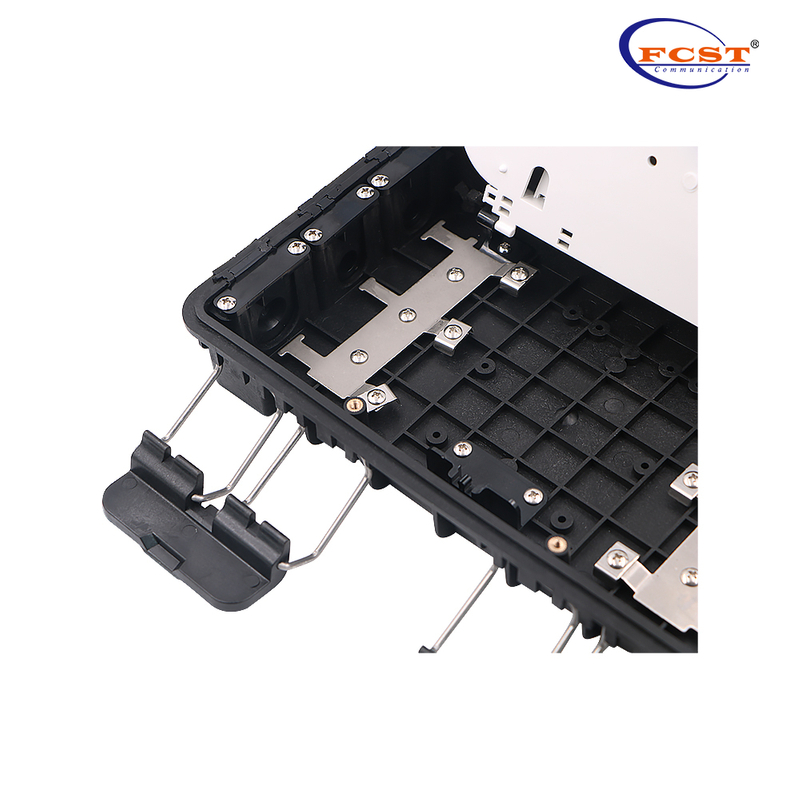

FCST01143
FCST
FCST01143

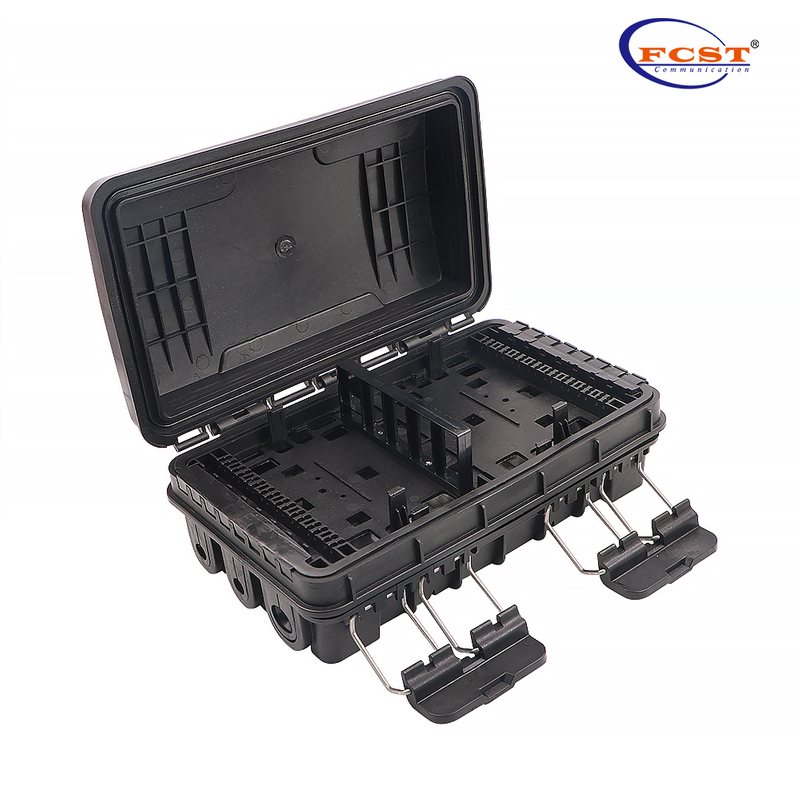

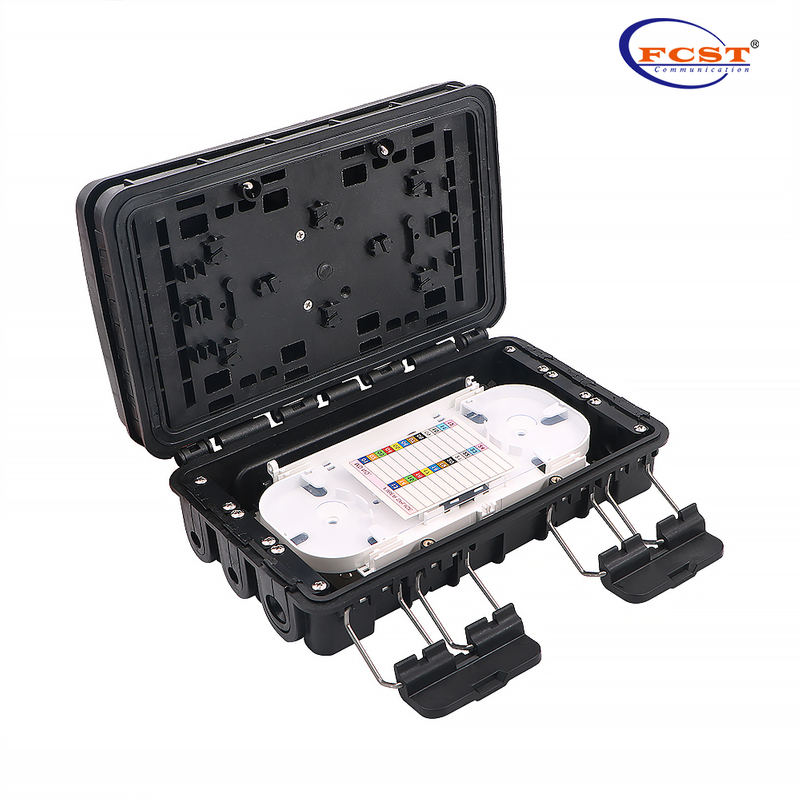

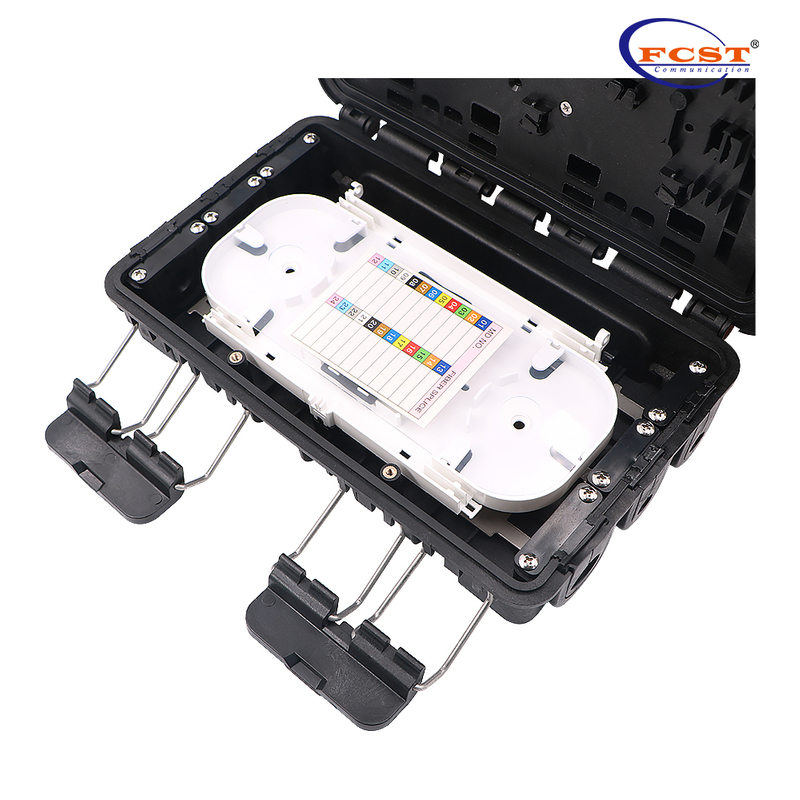

Caractéristiques du produit
l La fermeture en fibre est fabriquée en plastique résistant aux chocs de haute qualité et dispose d'une interface utilisateur standard qui peut être rouverte. Peut accueillir deux modules LGX de répartiteur PLC 1x8 ou un type de tube en acier ;
l Fonction anti-ultraviolette, anti-impact et étanche ;

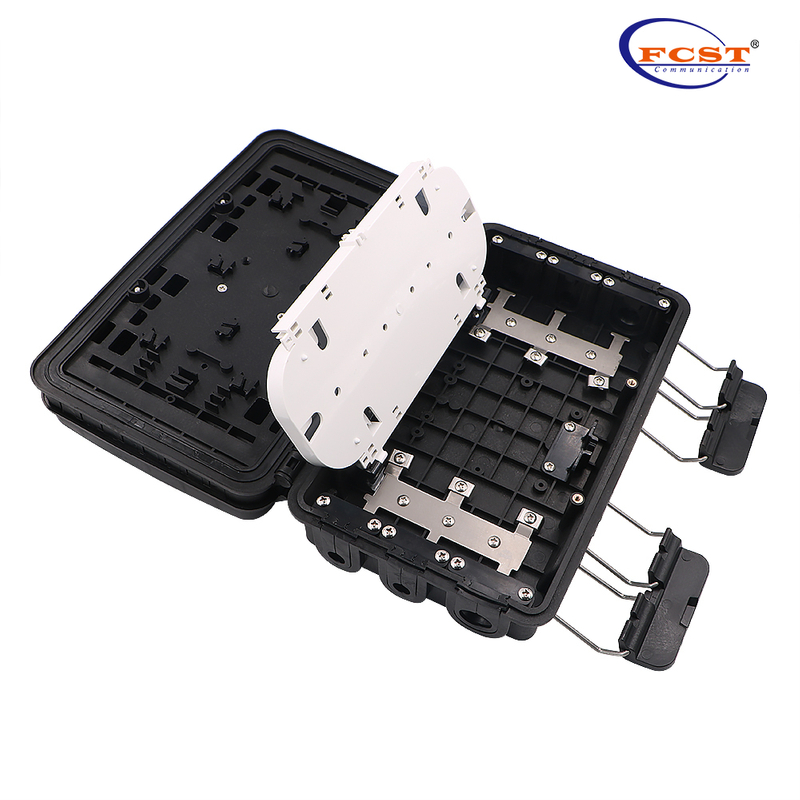

l Tableau flip unique, angle de retournement ≥ 180 °, zone de fusion et zone de distribution plus évidentes, réduisant le passage des câbles ;
l Le câble à fibre optique peut entrer et sortir de la boîte sans couper le câble.
Spécifications du produit
Modèle | FCST01143 |
Dimension (mm) | 285*175*110 |
D iamètre du câble (mm) | Φ 7- φ 18 |
Port de câble | 2 ports ronds de 8 à 20 mm, 4 câbles ronds de 5 à 16 mm, 16 pièces. Ports de câble de dérivation de 3 à 7 mm |
Ratio de division max. | Séparateur de tube en acier 2 pièces 1x8 |
Max. adaptateur Numéro d’ | 18 pcs |
Max. d'épissure Rayon de plateau | 1 pièce |
Max. fusion Épissure par | 24 cœurs |
Paramètres techniques
l Rayon de courbure de la fibre optique : ≥40 mm.
l Perte supplémentaire du plateau d'épissure : ≤0,1 dB .
lPlage de température : -40°C ~ +60°C.
lAnti -pression latérale : ≥2000N/10cm Résistance aux chocs :
≥20N.m Classe de protection : IP65.
P rocédure d'installation
Ouvrez la boîte, installez les adaptateurs sur le support en plastique. (Voir fig. 1)
Dénudez la gaine extérieure, la gaine intérieure, le tube lâche du câble, retirez la pâte de remplissage d'huile à l'intérieur du câble, conservez la longueur de la fibre de 1 à 1,6 m et le noyau en acier de 30 à 50 mm ; insérez le câble d'alimentation à travers l'entrée et verrouillez avec un cerceau, une plaque de résistance pour fixer le noyau de la fibre. L'excédent de câble optique est enroulé vers le bas et le câble à fibre optique fusionné est introduit dans le bac à fibre. Le câble à fibre optique superflu sera fixé et stocké au fond du boîtier, amenez le câble dans le bac d'épissure. (Voir fig. 2)
Insérez les connecteurs du câble de dérivation dans l'adaptateur du module répartiteur (côté sortie), puis fixez le câble dans les fentes de fixation, puis à travers le joint en caoutchouc pour faire sortir le câble. (Voir. Fig. 3)
Insérez la queue de cochon du câble dans la fente de fixation, puis passez à travers le caoutchouc d'étanchéité de sortie pour faire sortir le câble.
Fermez le couvercle, enclenchez la boucle pour terminer l'installation, installez les crochets métalliques puis accrochez le câble aérien.
Services de conception et de personnalisation
l Le boîtier d'épissure de fibre optique fournit un service avec l'ensemble du processus, du plan au produit jusqu'au client.
l REFORME DU CLIENT Obligation du Client pour personnaliser le logo à un endroit approprié pour le produit existant.
l Besoin du client pour apporter une modification et une personnalisation raisonnables pour le produit existant.
lFournir une conception gratuite selon les exigences du client après avoir signé un accord de coopération.
