FCST01139
FCST
FCST01139
Description du produit

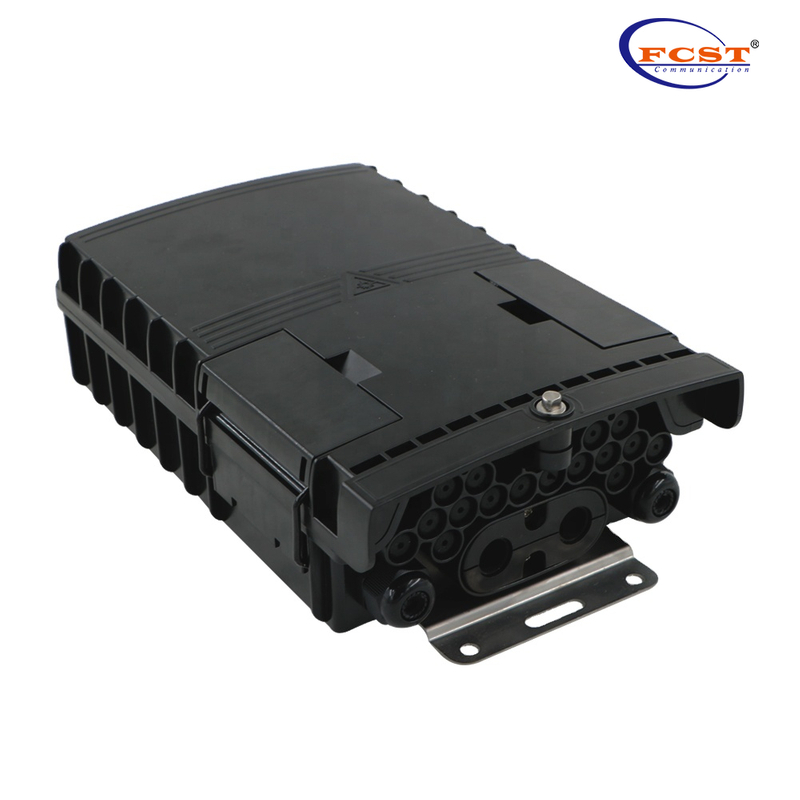

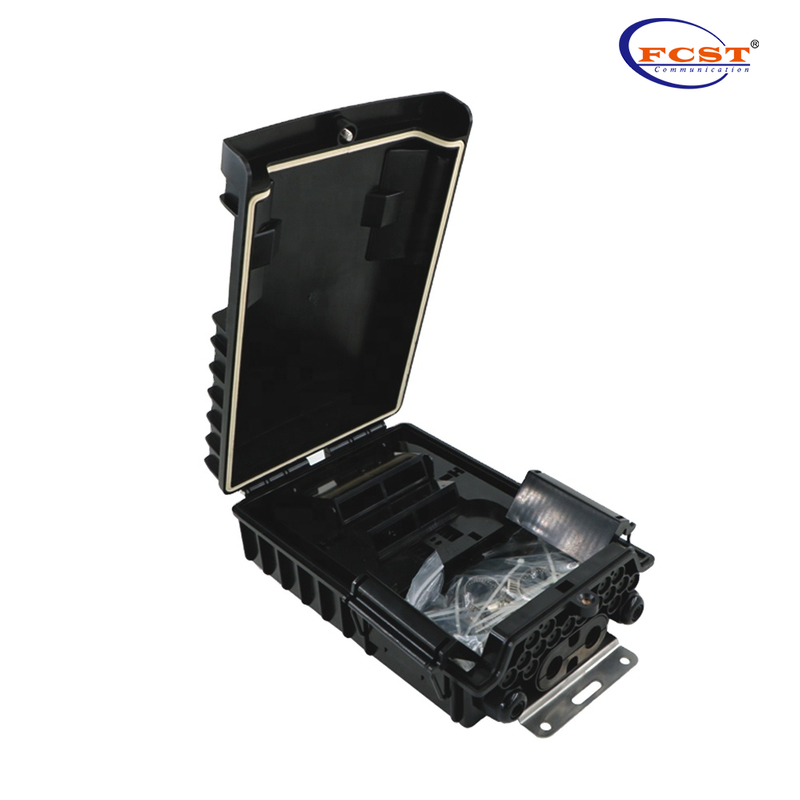

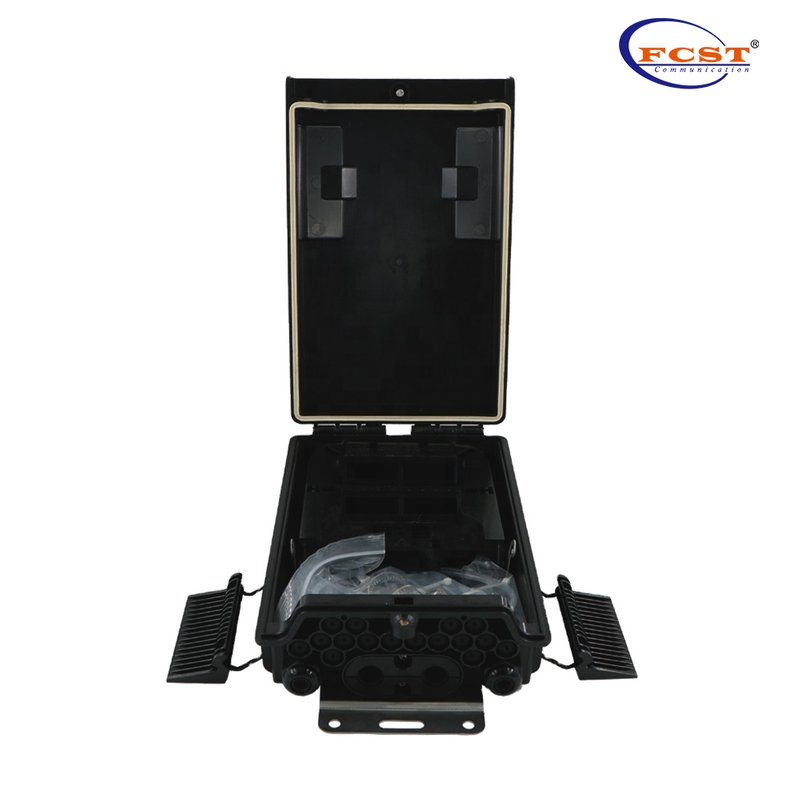

Le boîtier à fibre optique est utilisé comme point de terminaison pour le câble d'alimentation à connecter au câble de dérivation dans le système de réseau de communication FTTx. L'épissage, le fractionnement et la distribution des fibres peuvent être effectués dans ce boîtier, tout en offrant une protection et une gestion solides pour la construction du réseau FTTx.
Caractéristiques du produit
l Structure totalement fermée.
l Matériau : PC + ABS ，résistant à l'humidité, à l'eau, à la poussière, au vieillissement, niveau de protection jusqu'à IP65.
L GLIMPAGE POUR LES CABLES DE FEAUX ET LES CABLES DE DROP, Épissage en fibres, fixation, stockage, distribution ... etc. Tout en un.
l Les cordons de brassage des tresses ，de câble ，passent par leur propre chemin sans se déranger, installation d'un adaptateur SC de type cassette, entretien facile.
l Le panneau de distribution peut être relevé, le câble d'alimentation peut être placé par le port d'expression, facile à entretenir et à installer.
l L' armoire peut être installée au mur ou sur poteau, adaptée aux utilisations intérieures et extérieures.
Spécifications du produit
Modèle | Taille ( photo 1 ) | Capacité maximale | Taille d'installation (photo 2 ) | ||
AxeBxC(mm) | scission | épissage | API | ExDxC (mm) | |
FCST01139 | 274*175*82 | 16 | 16 | 1/8*2 | 184.5*140*80 |
Exigence environnementale
Température de fonctionnement : -40 ℃ ~ +60 ℃
Humidité relative : ≤85 % （ +30 ℃ ）
Pression atmosphérique : 70KPa ～ 106Kpa
Fiche technique principale
Perte d'insertion : ≤0,2 dB
Perte de retour UPC : ≥50dB
Perte de retour APC : ≥60dB
Durée de vie d'insertion et d'extraction : ＞ 1000 fois
Fiche technique à l'épreuve du tonnerre
Le dispositif de mise à la terre est isolé de l'armoire, la résistance d'isolement est inférieure à 2 MΩ/500 V ( DC );
IR≥2MΩ/500V
La tension de tenue entre le dispositif de mise à la terre et l'armoire n'est pas inférieure à 3 000 V ( DC ) /min, pas de perforation, ，pas de contournement ; U≥ 3 000 V

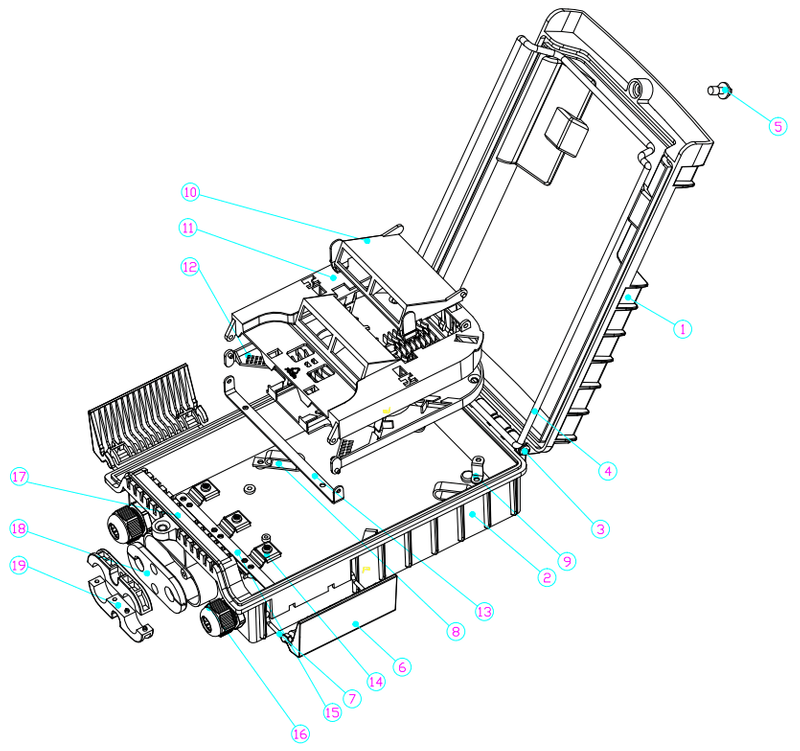

Structure du produit
1 | Couvercle 16W |
2 | Culot 16W |
3 | Vis de connexion |
4 | Mer de caoutchouc |
5 | Boulon verrouillé |
6 | 8B/12D Clip de porte |
7 | 8B/12D Support de connexion pour clip de porte |
8 | Anneau de boucle |
9 | Le support fixe du rabat |
10 | Plaque rabattable de type FDB0212E C |
11 | Plaque rabattable de type B FB0212E |
12 | FDB0212E Plaque rabattable de type A |
13 | Support rabattable |
14 | FDB026H Fixateur de fibres |
15 | FDB0212E Support de mise à la terre |
16 | PG13.5 Bloqueur étanche à l'eau |
17 | FDB0216W Tapis de sortie de câbles |
18 | Lien de type E-2 |
19 | Lien de type E -1 ; Chemins de câbles |
Services de conception et de personnalisation
l Fournir un service avec un processus entier de Blueprint au produit en passant par le client.
l REFORME DU CLIENT Obligation du Client pour personnaliser le logo à un endroit approprié pour le produit existant.
l Besoin du client pour apporter une modification et une personnalisation raisonnables pour le produit existant.
lFournir une conception gratuite selon les exigences du client après avoir signé un accord de coopération.
