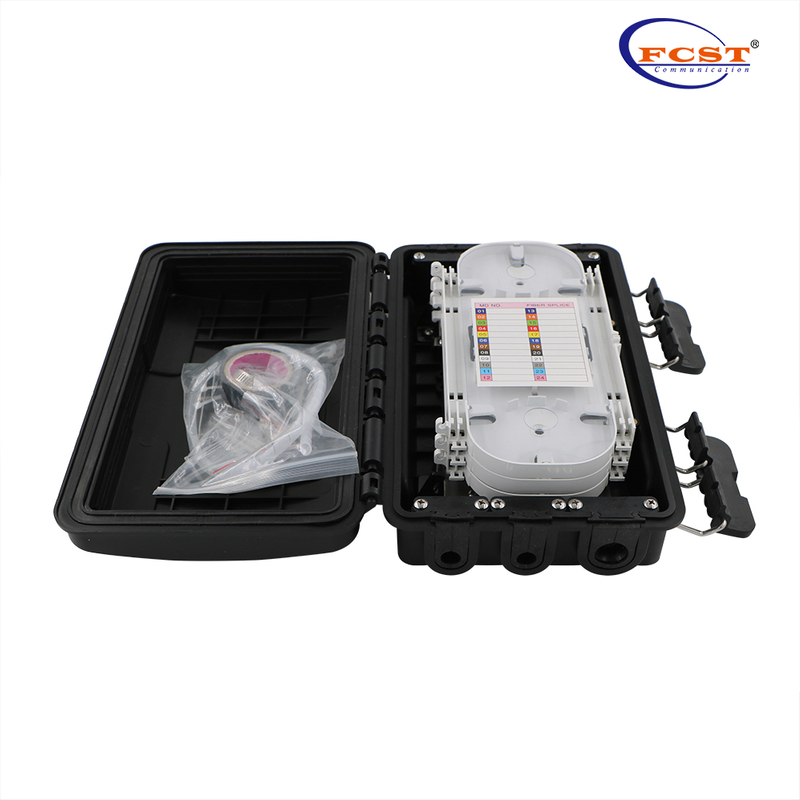

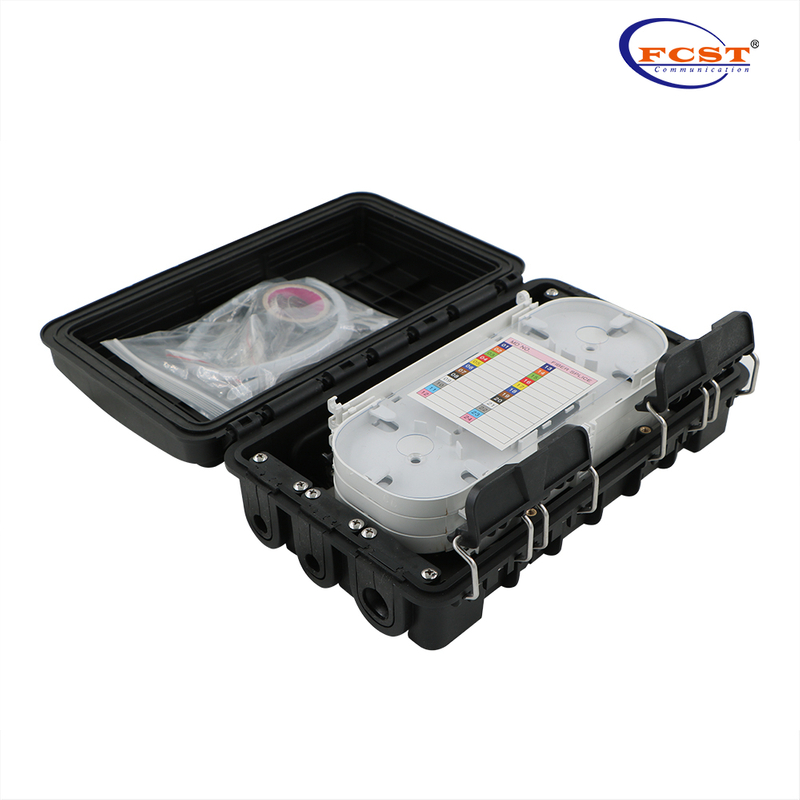

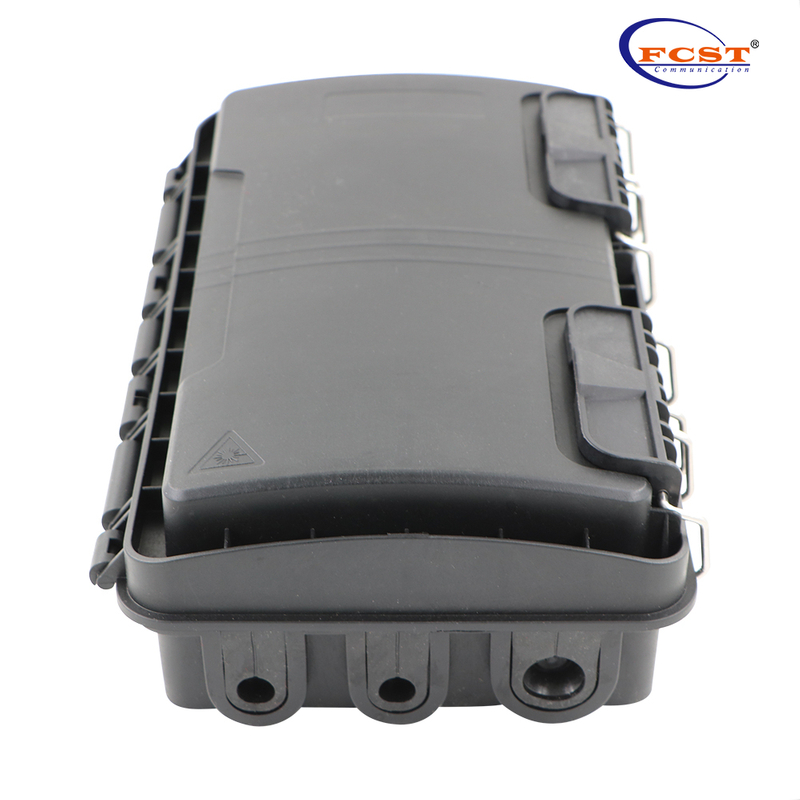

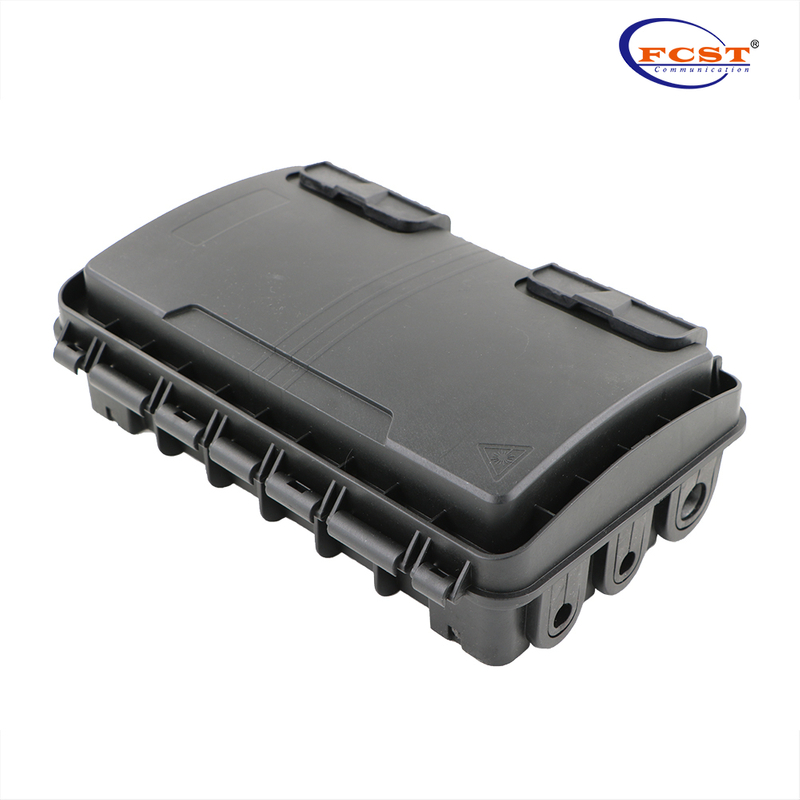

FCST01136
FCST
FCST01136
Avantages du produit
l La fermeture en fibre Inline est fabriquée en plastique résistant aux chocs de haute qualité et dispose d'une interface utilisateur standard qui peut être rouverte.
l Peut accueillir deux modules LGX de répartiteur PLC 1x8 ou un type de tube en acier ;
l Fonction anti-ultraviolette, anti-impact et étanche ;
l Tableau flip unique, angle de retournement ≥ 180 °, zone de fusion et zone de distribution plus évidentes, réduisant le passage des câbles ; Le câble à fibre optique peut entrer et sortir de la boîte sans couper le câble.
Paramètres techniques
l Rayon de courbure de la fibre optique : ≥40 mm Perte supplémentaire du plateau d'épissure : ≤0,1 dB.
lPlage de température : -40°C ~ +60°C.
l Anti-pression latérale : ≥2000N/10cm Résistance aux chocs : ≥20N.m.
Classe de protection : IP65.
Spécifications du produit
Construction | Description |
Max. Capacité | Unique : 96 cœurs |
Matériel | PP+GF |
Dimension (mm) | 285*175*90 |
Entrées / débouchés | 3/3 |
Installation | Poteau/Aérien/Trou d'égout |
Port de câble | 2 ports ronds de 8 à 20 mm, 4 câbles ronds de 5 à 16 mm. |
Diamètre du câble à fibre | Φ 7 mm ~ φ 18 mm |
Nombre de plateaux | 4 |
Capacité du plateau | 24F |
P rocédure d'installation

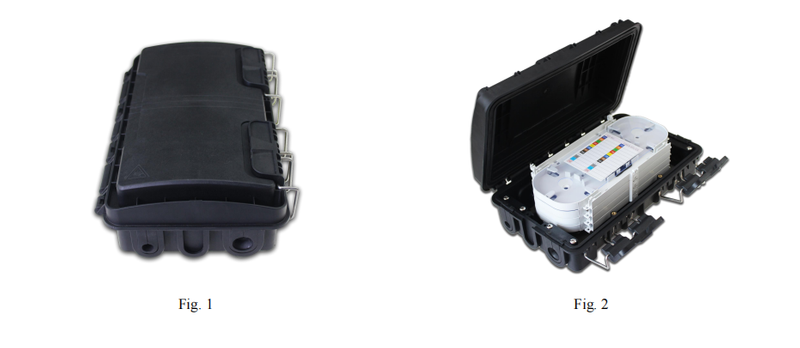

Dénudez la gaine extérieure, la gaine intérieure, le tube lâche du câble, retirez la pâte de remplissage d'huile à l'intérieur du câble, conservez la longueur de la fibre de 1 à 1,6 m et le noyau en acier de 30 à 50 mm ; insérez le câble d'alimentation à travers l'entrée et verrouillez avec un cerceau, une plaque de résistance pour fixer le noyau de la fibre. L'excédent de câble optique est enroulé vers le bas et le câble à fibre optique fusionné est introduit dans le bac à fibre. Le câble à fibre optique superflu sera fixé et stocké au fond du boîtier, amenez le câble dans le bac d'épissure. (Voir fig.1)
Insérez une extrémité du câble dans le tube thermorétractable sur les fentes d'épissure par fusion, chauffez de manière appropriée pour intégrer la fibre et le tube de protection en un seul, et le connecteur de fibre optique protégé est enclenché dans la rainure de câblage ; Mettez la housse en PVC pour éviter de tomber. (Voir fig. 2)
Liste de colisage
Corps principal | 1 ensemble |
L=400mm tube tampon en fibre nue | 2 pièces |
Cerceau / pince | 2 pièces |
Attache nylon 3x100 | 10 pièces |
Tube thermorétractable L=60mm | 2-72 pièces (configuration sur demande) |
Manuel d'utilisation | 1 pièce |
Services de conception et de personnalisation
l Fournir un service avec un processus entier de Blueprint au produit en passant par le client.
l REFORME DU CLIENT Obligation du Client pour personnaliser le logo à un endroit approprié pour le produit existant.
l Besoin du client pour apporter une modification et une personnalisation raisonnables pour le produit existant.
l Le boîtier à fibre optique offre une conception gratuite selon les exigences du client après un accord de coopération signé.
