Connecteur de tuyau de noyau en silicium HDPE FCST-SDC5
FCST
FCST-SDC5 HDPE Silicon Core Pipe Connector
Produit Avantages
lcoupleur de conduit en PEHD deux microconduits qui ont le même diamètre extérieur.
lA Accouplement de tuyau en PEHD conception pour une installation rapide et facile.
Spécifications du produit
Construction | Description |
Nom du produit | Connecteur de tuyau à noyau de silicium HDPE FCST-SDC5 |
Matériel | FCST-FDS-GA/B Corps : PE FCST-FDS-G-C/FCST-SDC Corps:ABS |
Produit Ccouleur | Noir, blanc, bleu (prend en charge les couleurs personnalisées) |
Produit Taille | 32/26、40/33、46/38、50/42、60/50、63/54 |
Référence Snorme | JT/T496-2004、Q/KL020-2005 |
Apparence | Surface brillante, pas d'impuretés, pas de flash, pas de bulles, pas de fissures, filetage complet. |
Connexion Fforce (sous état serré) | 32/26mm：≥4300N 32/28mm：≥4300N 40/33mm：≥6700N 46/38mm：≥8000N |
Poids（g） | 194（40/33mm） |
Résistance aux hautes températures | -40℃~+65℃ |

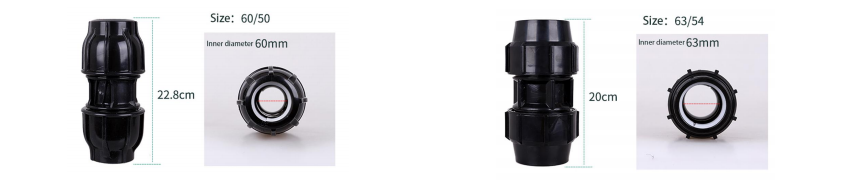

Taille du produit
Structure du produit
Séquence de connexion :
Embout, collier élastique, joint, bague d'étanchéité en caoutchouc, vis de connexion, bague d'étanchéité en caoutchouc, joint, collier élastique, embout

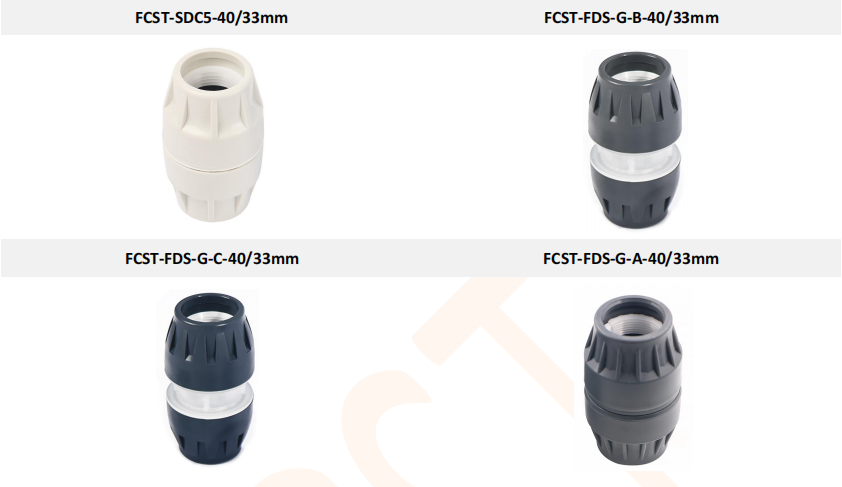

FCST-SDC5-40/33mm
Installation
l1. Coupez les deux extrémités du tube central en silicone à plat et propres ;
l2. Assemblez le Connecteur de tuyau en PEHD dans l'ordre de connexion ;
l3. Serrez avec les outils spéciaux fournis avec ce Raccords PEHD pour s'assurer que la séquence d'assemblage est correcte et lorsque le serrage est en place (Remarque : Pas besoin d'utiliser après brûlant des outils dans le processus de serrage), les performances d'étanchéité des joints atteignent un bon état ;
l4.Le Connecteur de tuyau en PEHD peut être démonté et assemblé plusieurs fois. Après une longue utilisation, démontez le joint et réinstallez-le, veuillez vérifier soigneusement l'efficacité de la bague d'étanchéité Sexe. Si des dommages sont constatés, il doit être remplacé.
