Aperçu du produit

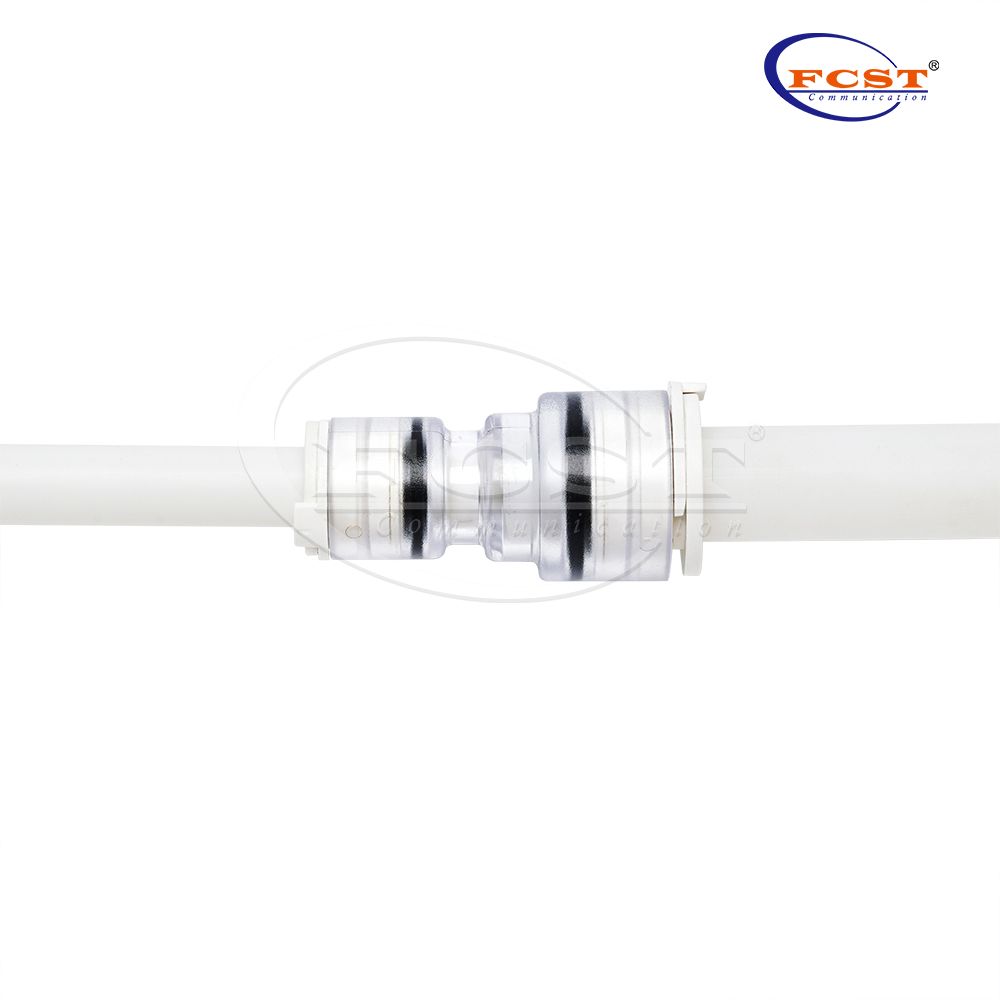

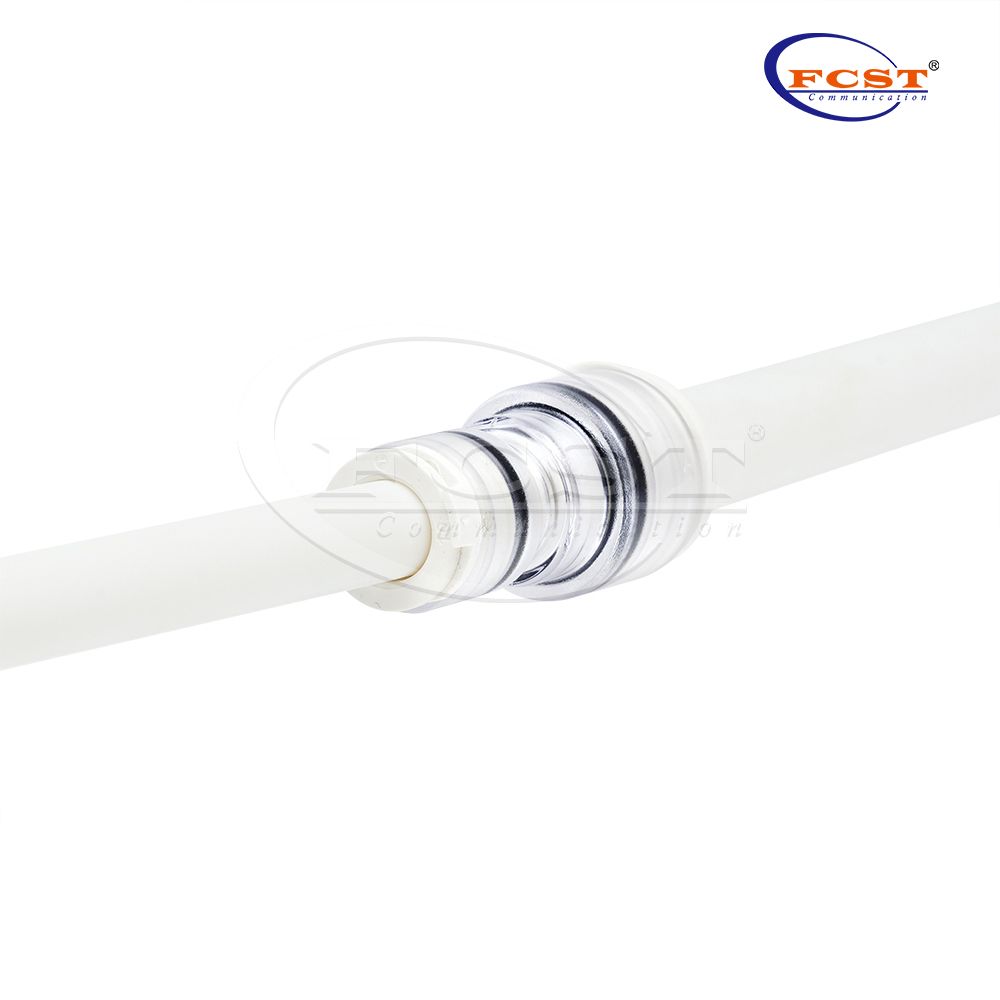

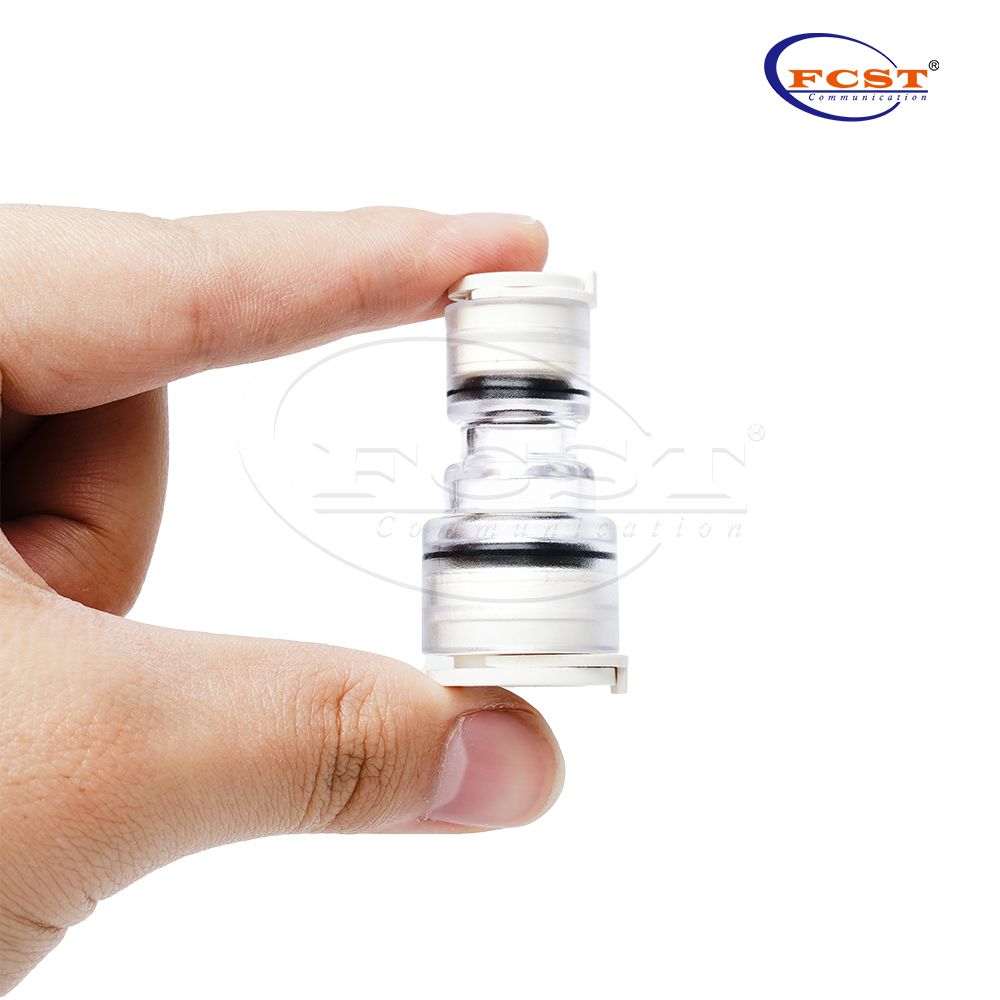

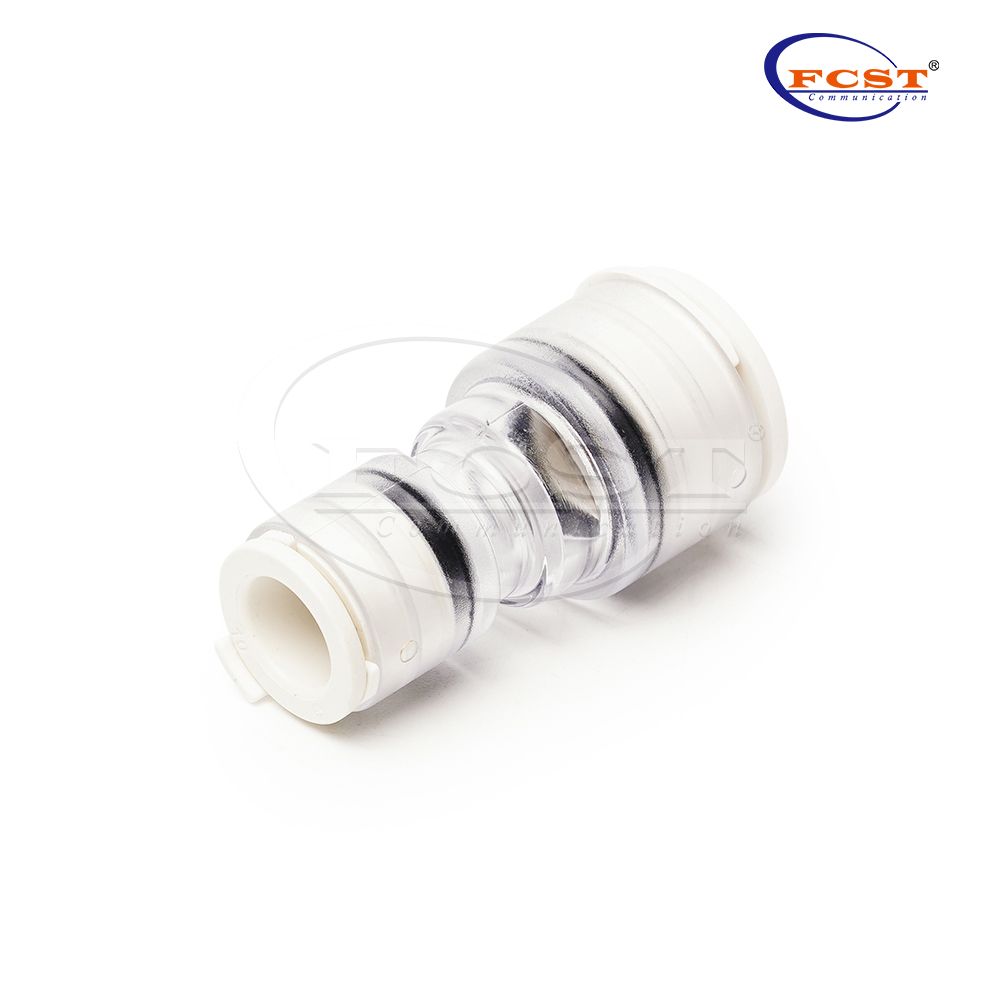

Ces connecteurs établissent des connexions entre les micro d ucts rapidement et facilement dans les applications en construction, sans avoir besoin d'outils. La conception transparente offre un plus grand contrôle lors de la connexion des micro D UCT et permet une confirmation visuelle de la présence d'un câble.
P RODUCT Avantages
Pour 5-14 les microducts MM.

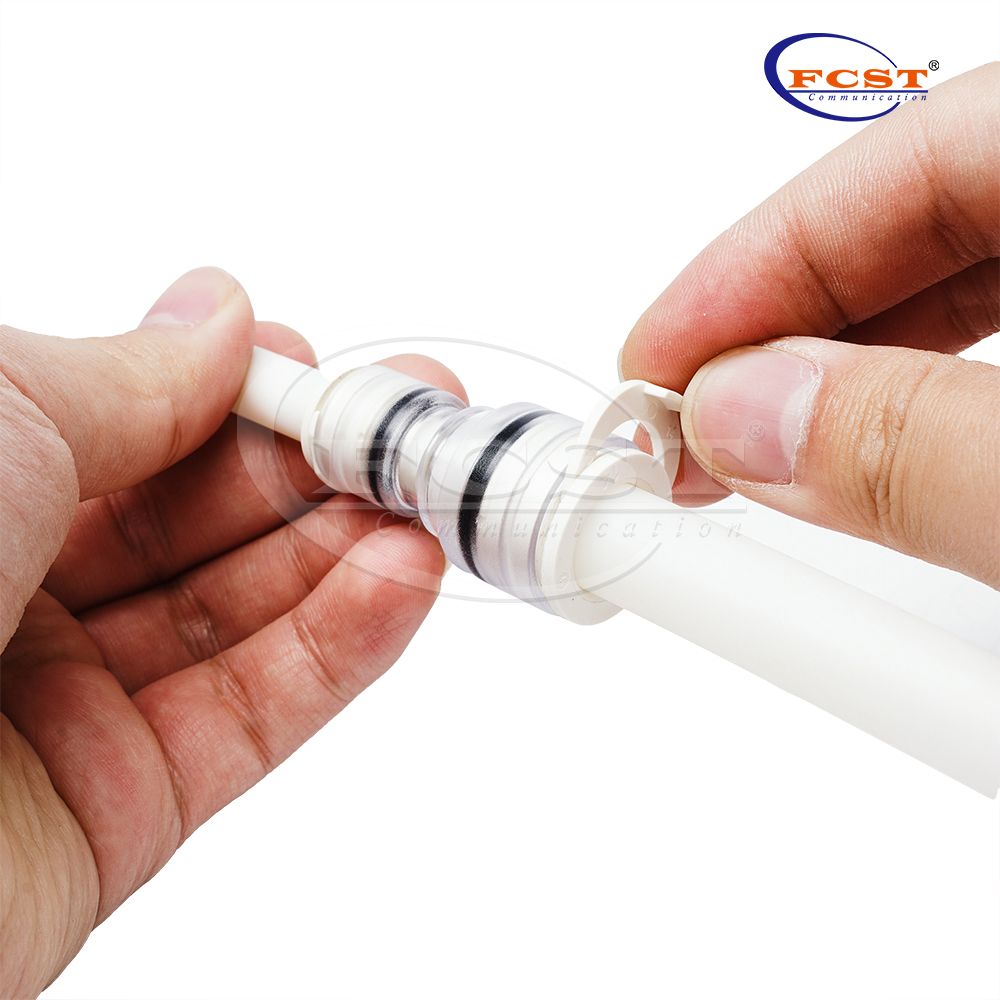

Installation facile 'push-in '.
Corps transparent limpide cristallin.
95% du matériau est en non-métal.
Testé conformément à EN 50411-2-8: 2009.
Anneaux de verrouillage pour éviter le retrait accidentel du connecteur.
Testé conformément à l'UL94 V-0: résistance aux flammes pour les applications de construction.
Fabriqué en matériaux écologiques, il a dépassé les ROH et les certifications.
Spécifications du produit
Construction | Description |
Tube à l' oncecteur | Microduct LSZH (intérieur) |
Fluide | Air avec système de soufflage |
Pression de travail | 20 bar |
Max. Pression | 28 bar |
L IFE utilisateur | 25 ans |
Eau i ngress t est | 0,5 bar pendant 168 heures |
Température d'installation | -15° C à +45 ° C |
Température de fonctionnement | -15° C à +45 ° C |
Température de transport et de stockage | -15° C à +45 ° C |
Force d'insertion | ≤ 50 n |
Résistance à l'impact | 1.5joule |
Selon les normes | UL94 V-0 ,CEI EN 50411-2-8, EN 50411-2-5 |
Documents connexes | EN61300, EN61753-1, EN60068-2-10, EN60794-1-2: 2003 |
Documents connexes | ISO 3601, ISO 4397: 1993 (2000), |

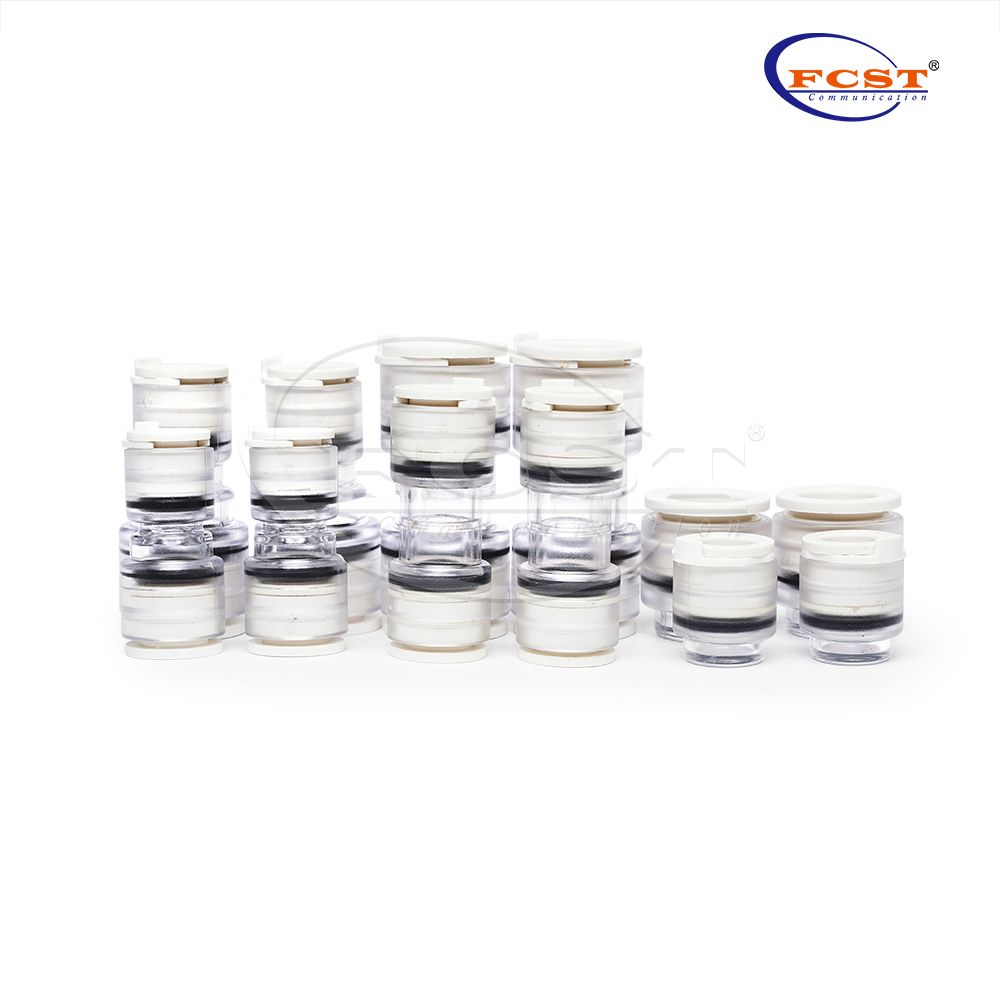

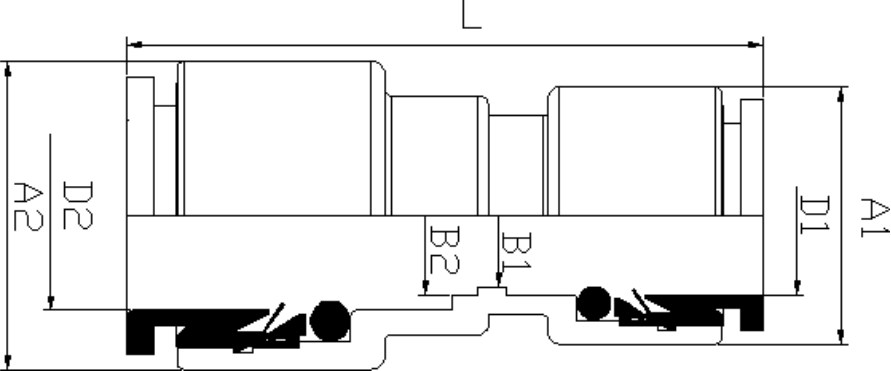

Commande de formation
Modèle | D1 | D2 | A1 | A2 | B1 | B2 | L | Poids (g) |
L- ERPG 7 / 4-5 / 3,5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 | 5.6± 5% |
L- ERPG 8-6 / 5 | 8 | 6 | 13.5±0.2 | 15.2±0.2 | 5.0±0.12 | 5.0±0.12 | 35. 0±0.5 | 4.5± 5% |
L- ERPG 10-7 / 5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.0±0.12 | 38.0±0.5 | 5.5± 5% |
L- ERPG 10 / 5.5-8 / 5 | 8 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.5±0.12 | 38.0±0.5 | 5.4± 5% |
L- ERPG 12 / 8-8 / 5.5 | 8 | 12 | 15.2±0.2 | 21.5±0.2 | 5.5±0.12 | 8.0±0.12 | 45.0±0.5 | 8.5± 5% |
L- ERPG 12-10 / 8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 | 8.8± 5% |
L- ERPG 12/10-10 / 8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 10.0±0.12 | 44.4±0.5 | 8.8± 5% |
L- ERPG 14 / 10-10 / 8 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10.0±0.12 | 48.5±0.5 | 10.1± 5% |
L- ERPG 14 / 10-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10.0±0.12 | 10.0±0.12 | 48.5±0.5 | 12.1± 5% |
* Remarque: d'autres exigences de taille peuvent être contactées pour amortir les ventes.

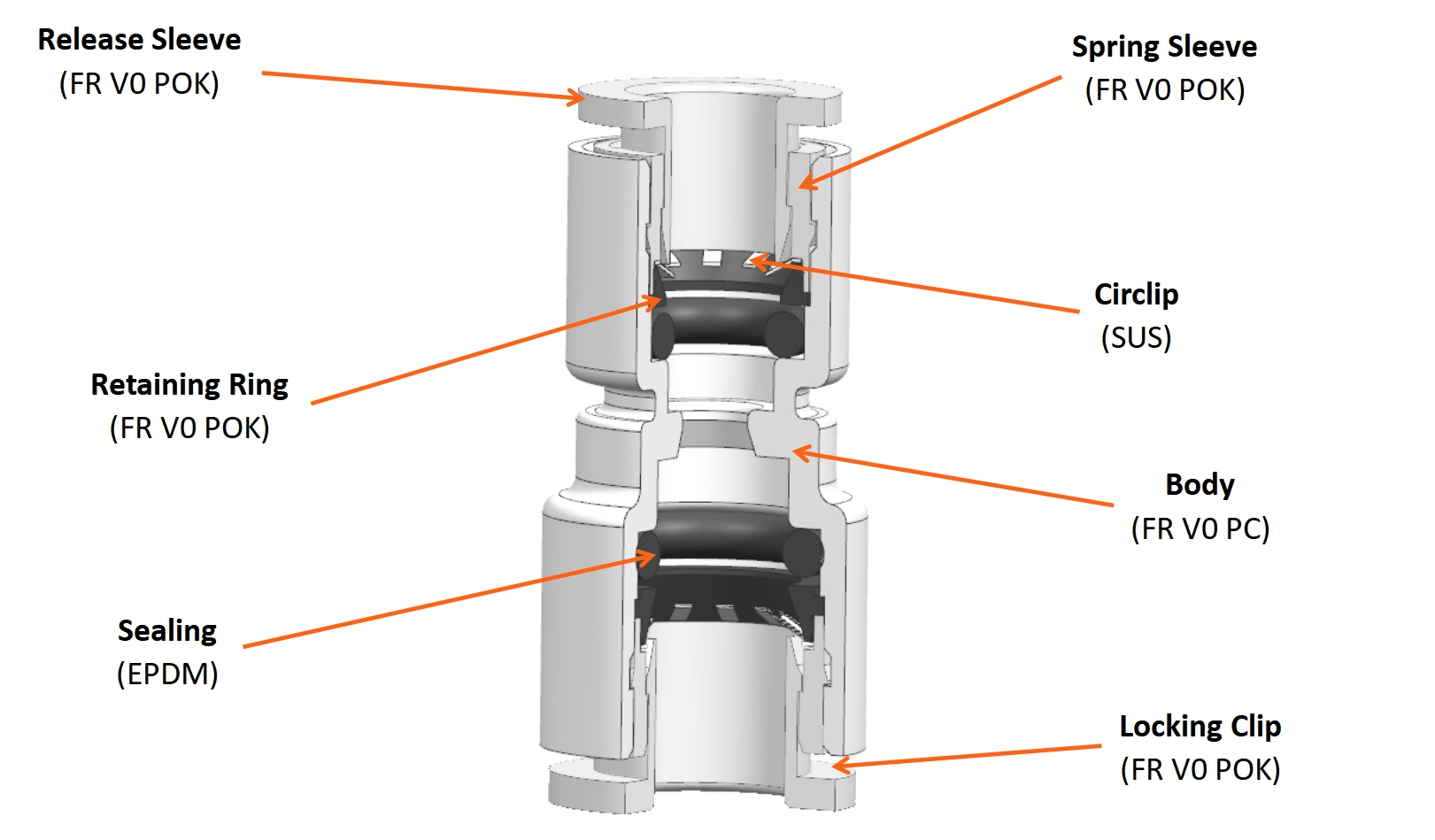

Produit m atérie

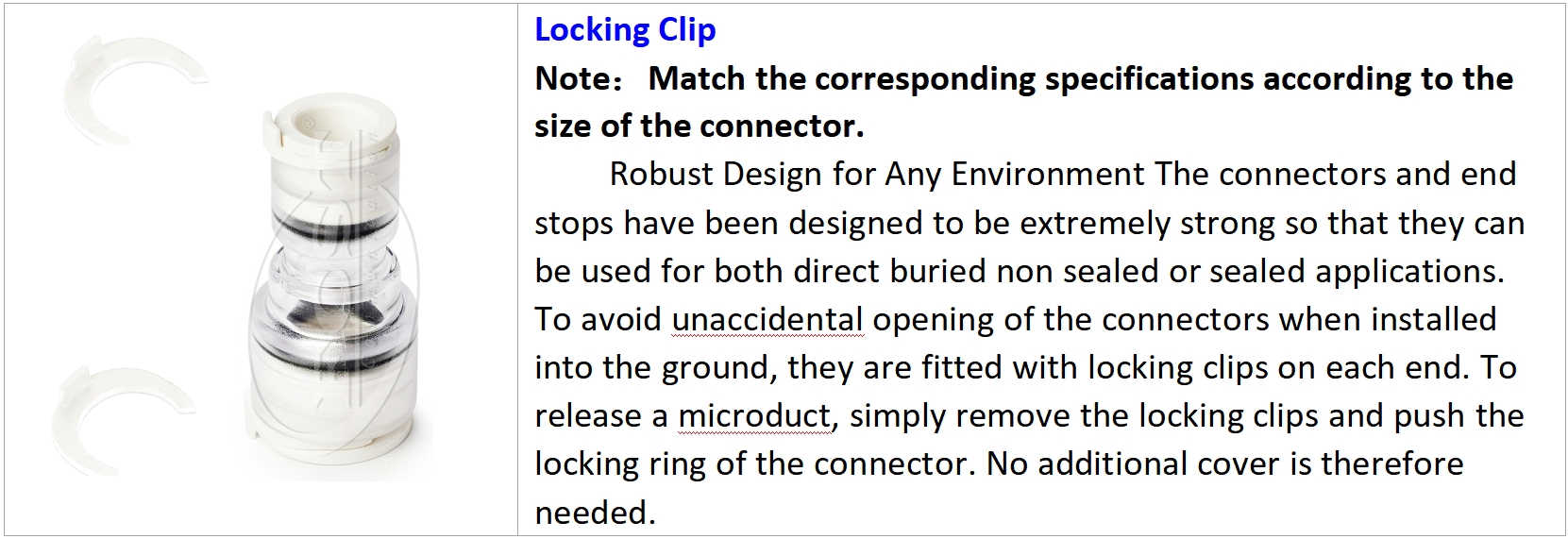

Un ccessories facultatif

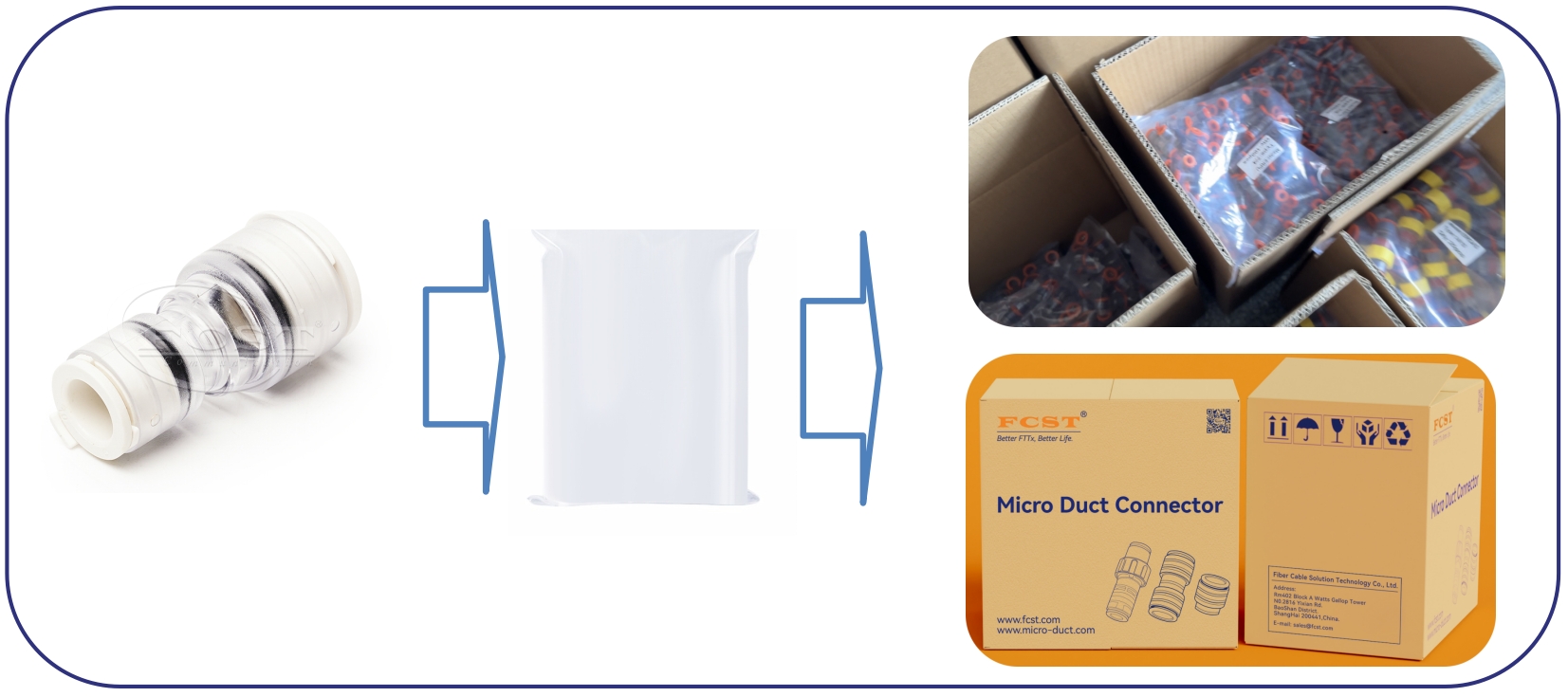

Informations d'emballage

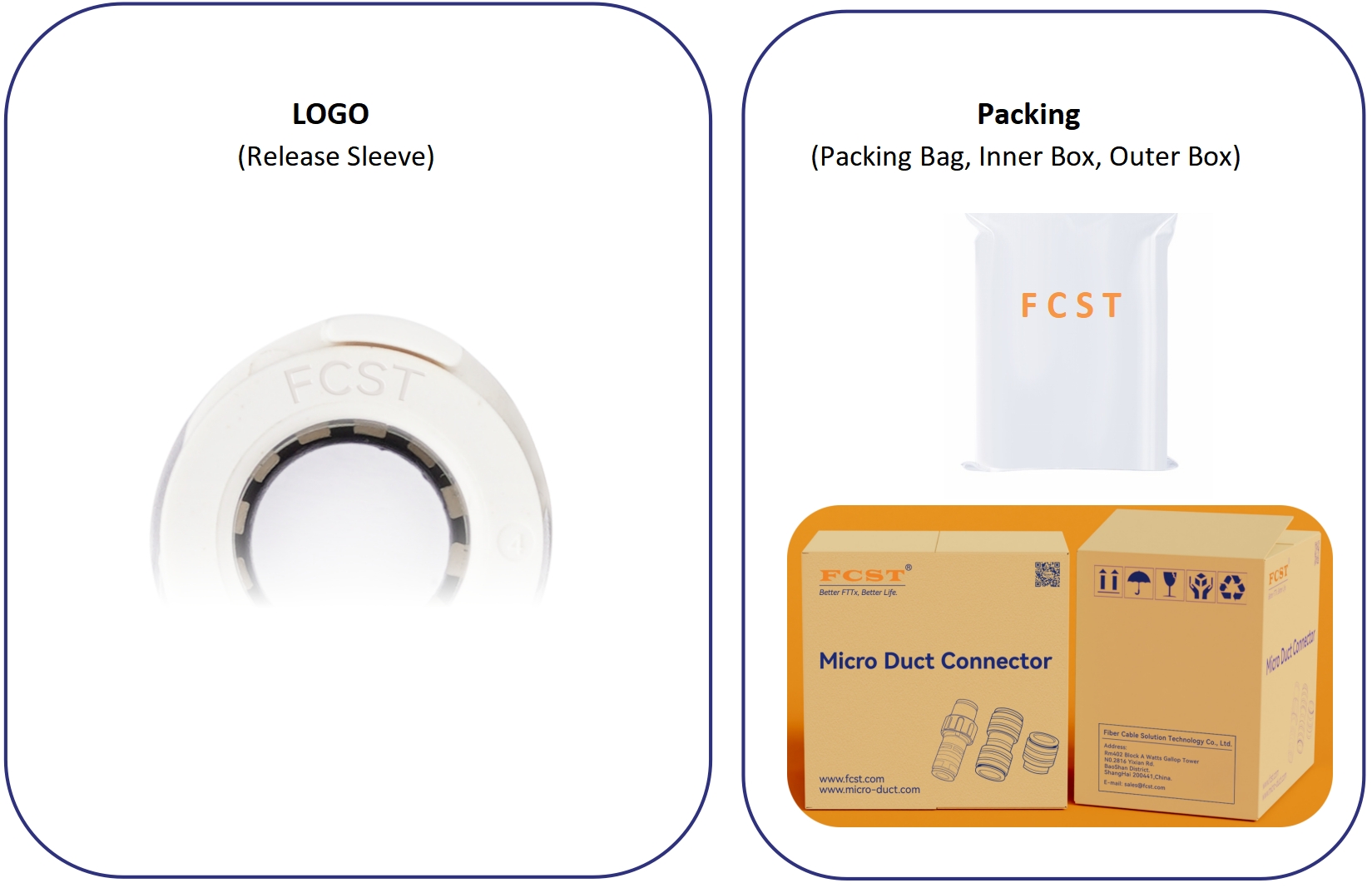

Personnalisation des produits
