Présentation du produit

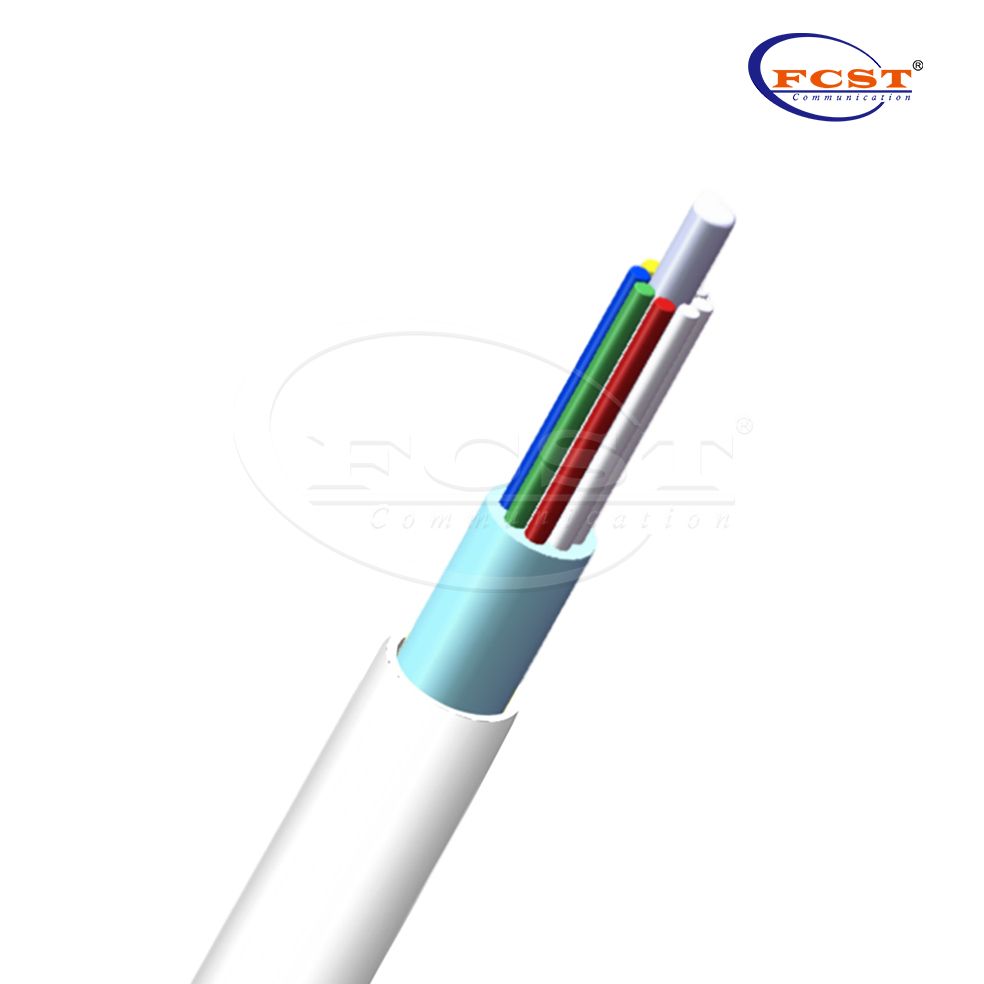

Le câble optique est une structure entièrement non métallique, légère et possède une certaine rigidité, possède un câble de très petit diamètre pour une installation par air soufflé dans un micro-conduit. Les fibres sont recouvertes d'une couche d'acrylate souple servant de coussin pour assurer la protection de la fibre. La gaine LSZH confère à l'installation un faible frottement et les meilleures performances de soufflage.
Avantage du produit

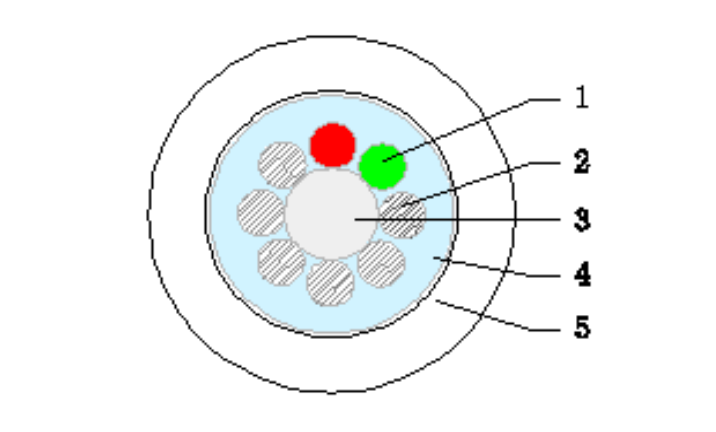

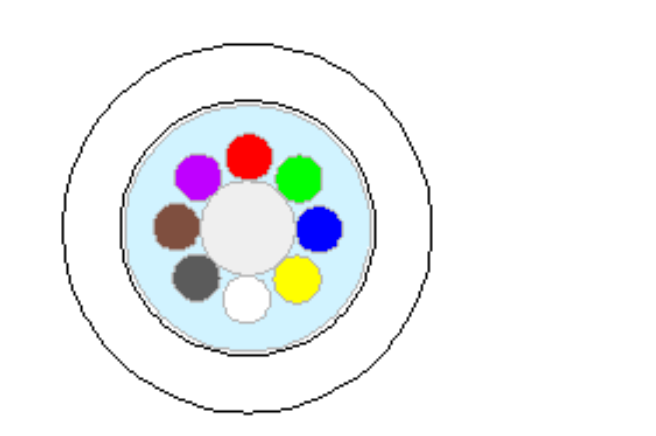

1. Fibre optique
2. Fibre chargée
3. GFRP
4. Résine
5. LSZH
1. 2 à 8 options de fibres.
2. Convient pour l'entrée domestique.
3. Conçu sans gel, décapage et manipulation faciles.
4. Légèreté et rigidité appropriée, répétez l'installation.
5. Meilleur avantage en termes de coûts par rapport aux produits traditionnels.
7. Accessoires complets, moins de main d’œuvre, temps d’installation réduit.
8. Structure stable, bonnes performances mécaniques et thermiques.
9. L'ignifuge répond aux exigences de combustion verticale d'un seul câble.

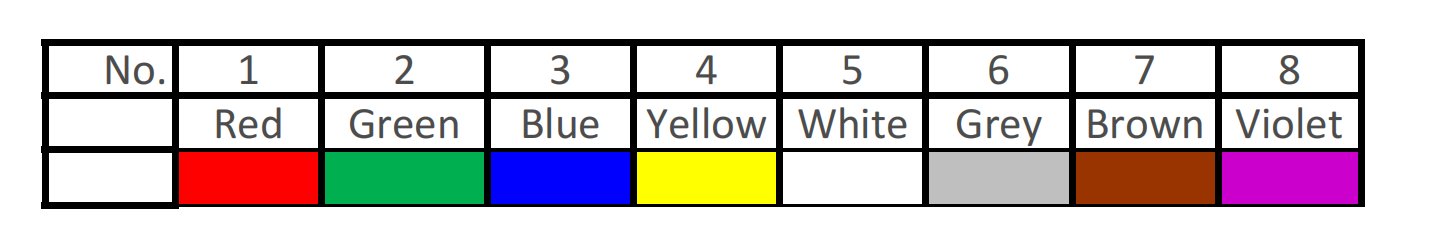

Code couleur des fibres
*Un autre code couleur peut être commandé sur préavis.
Spécification du produit
Construction | Description |
Nombre de fibres | 2 à 8 fibres G657A1 |
Diamètre extérieur | 1,95 mm (± 0,03 mm) |
Poids | 4,4 g/m² |
Rayon de courbure minimum | 120mm |
Couleur de la veste | Blanc |
Atténuation | 0,40 dB/km maximum à 1310 nm | 0,30 dB/km maximum à 1 550 nm |

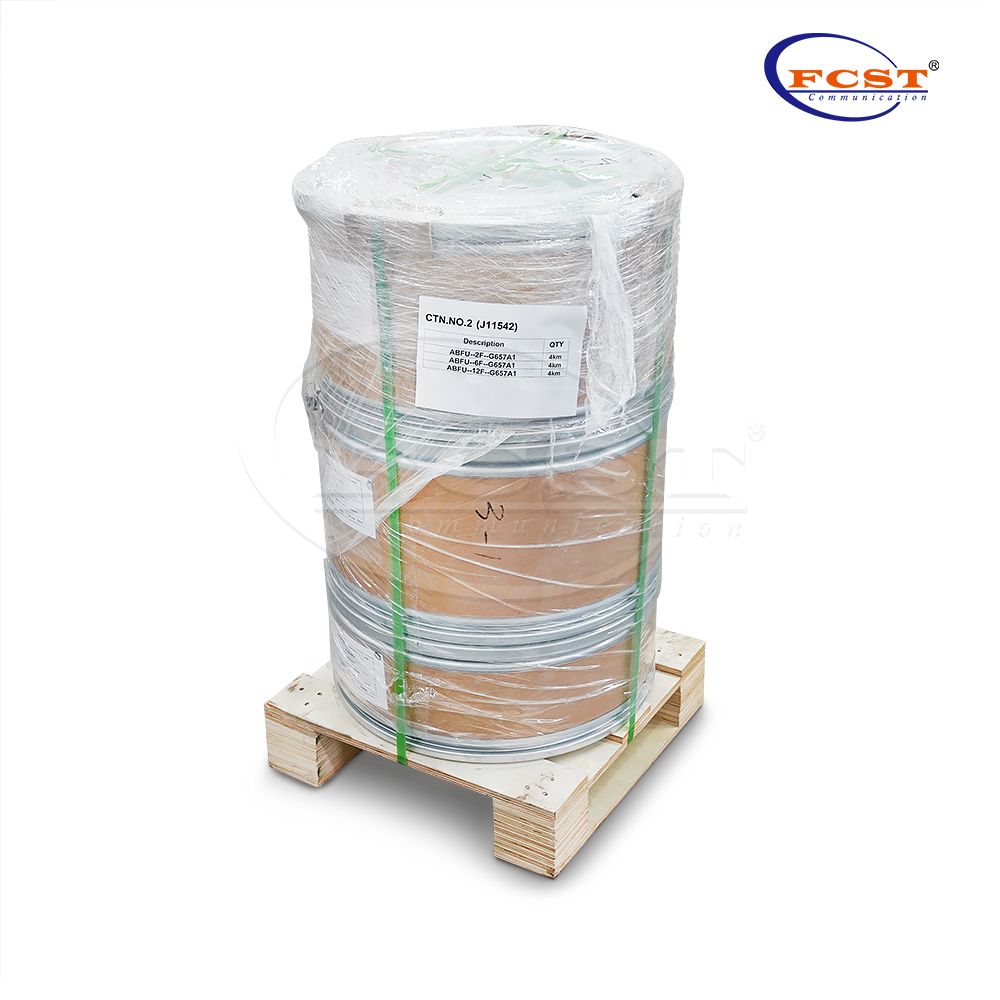

Informations sur l'emballage. | 2000 m/CNT 11KG 0,064CBM (560*560*200mm) ，4000m/CNT 19,2KG 0,095CBM (560*560*300mm)，Les longueurs de livraison standard sont : 1000m, 2000m, 4000m avec une tolérance de 0～+5%. |
Essai mécanique
Remarque : 1 Tests selon la norme CEI 60794 Edition 1.0, 2008-10 2 Tous les tests optiques se sont déroulés à 1 550 nm
Tension | Plier | Écraser |
CEI 60794-1-21-E1 | CEI 60794-1-21-E11A | CEI 60794-1-21-E3 |
Charge : 1xL | φ40mm*3tours 5 cycles à 20℃ | 100N,60S |
Déformation des fibres ≤ 0,4 au MAX, | Atténuation supplémentaire ≤0,05dB, après test | Atténuation supplémentaire ≤0,05dB, après test |
Atténuation supplémentaire ≤0,05dB | ||
Déformation des fibres ≤0,05 % après test |
Test environnemental
Remarque : 1 Tests selon la norme CEI 60794 Edition 1.0, 2008-10 2 Tous les tests optiques se sont déroulés à 1 550 nm
Cycle de température | Tremper dans l'eau | Cycle de chaleur humide |
CEI 60794-1-22-F1 | CEI 60794-5 | CEI 60068-2-38 |
-30°C, +60°C,(2 cycles) | 1000 heures dans l'eau, 18 ℃ ~ 22 ℃ | 25°C, 65°C, 25°C, 65°C,25°C,-10°C, 25°C |
Atténuation absolue ≤0,5dB/km, pendant le test | (Test après cycle de température) ≤0,07 dB/km | Atténuation absolue ≤0,5dB/km, pendant le test |
Atténuation absolue ≤0,1dB/km, après test | Variation par rapport à la valeur de départ | Atténuation absolue ≤0,1 dB/km, après test |
Essai de soufflage
Nombre de fibres : 2 à 8 fibres
Équipement d'essai |
Équipements :PLUMETTAZ：UM25, ERICSSON：F,Fremco |
Conduit standard : 7/4 mm |
Pression : 10-13bar |
Distance de soufflage typique :≥1000m |
Temps de soufflage typique :≥30 min |
Longueur pouvant être poussée à la main (sans pression) ≥100 m |
Norme : CEI 60794-1-21-E24 |

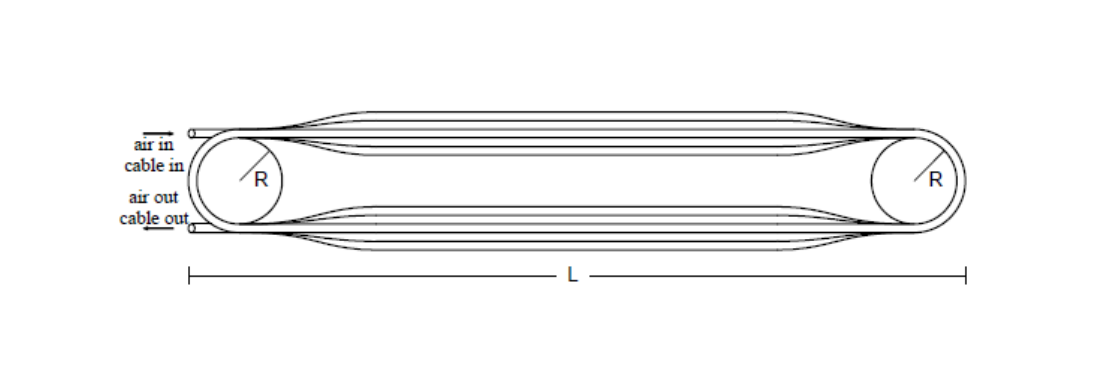

Micro conduit φ7/4mm,1000m（L=100m，R=100mm） |
Vitesse de soufflage recommandée : 30 ～ 45 m/min |

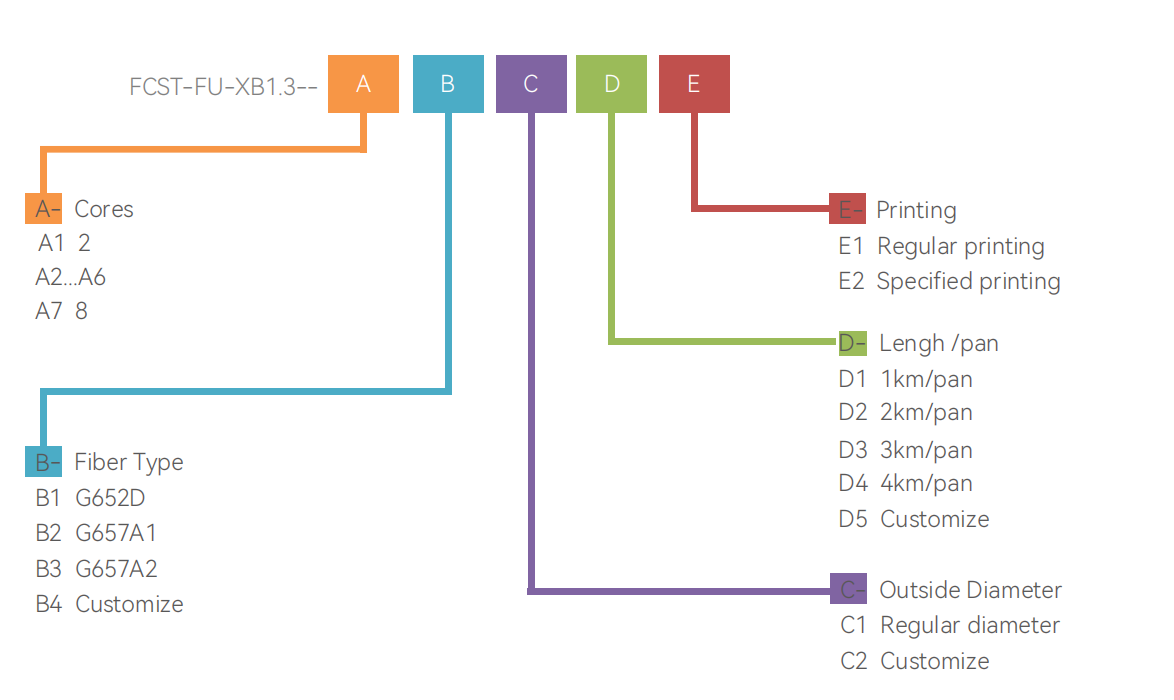

Informations de commande
*Remarque : Le modèle spécifié est déterminé en fonction des configurations facultatives. Par exemple : unité de fibre soufflée à l'air comprimé à la main - A1-B1-C1-D1-E1.
