Dans la topologie des réseaux optiques, l'émergence des séparateurs optiques aide les utilisateurs à maximiser les performances du réseau. Un séparateur optique est un dispositif optique passif capable de décomposer un signal optique en plusieurs sorties de signal optique, dont une ou deux bornes d'entrée et plusieurs bornes de sortie. Lorsque le système de réseau optique doit coupler et distribuer des signaux optiques, des séparateurs optiques peuvent être utilisés pour y parvenir.
Le séparateur optique est un composant optique passif qui divise les signaux vidéo et voix/données de liaison descendante vers les ONT de N utilisateurs, et envoie les signaux voix/données de liaison montante à l'OLT. Les séparateurs optiques peuvent être divisés selon la technologie : séparateurs optiques coniques fusionnés (Cône biconique fusionné FBT) et des séparateurs optiques de puissance à guide d'onde optique plan (Circuits d'ondes lumineuses planaires PLC). Selon le rapport de partage, il peut être divisé en rapport de partage égal et en rapport de partage inégal.

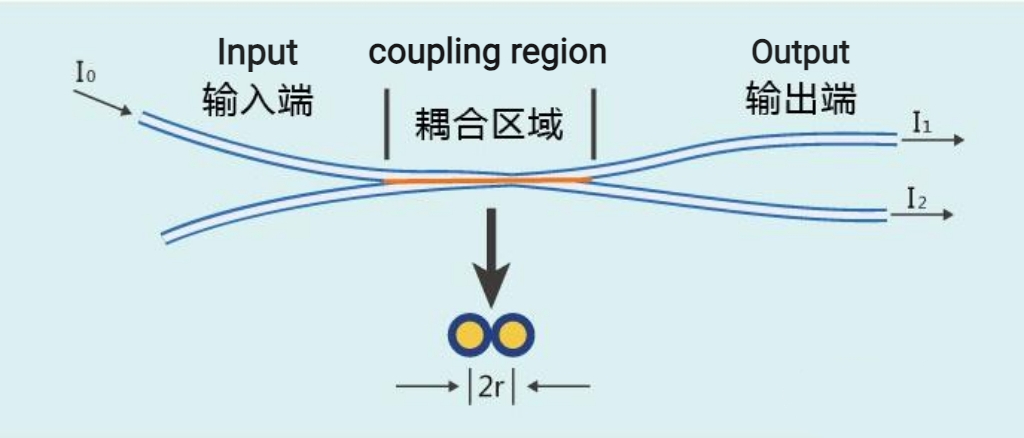

UN. Technologie de fusion effilée
Regroupez deux fibres optiques ou plus, puis fusionnez-les et étirez-les sur une machine effilée, et surveillez les changements dans le rapport de division. Une fois que le rapport de division atteint le niveau requis, la fusion et l'étirement sont terminés.

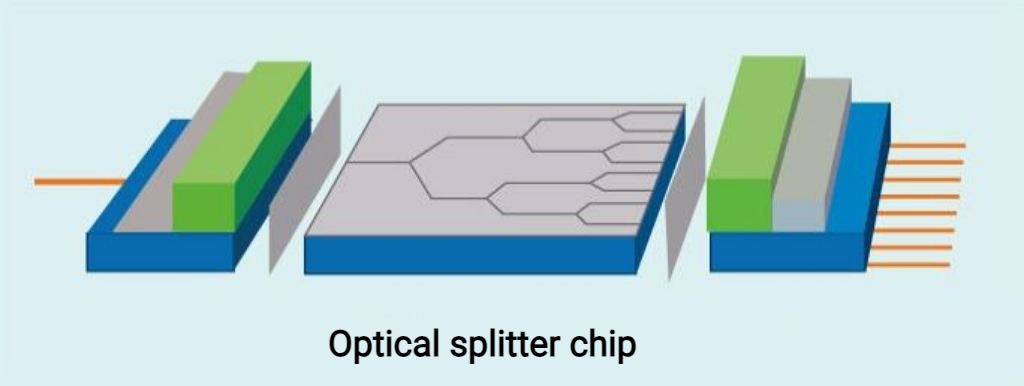

B. Technologie de guide d'onde optique planaire
Basé sur la technologie d'intégration optique, le processus semi-conducteur est utilisé pour produire des dispositifs de dérivation de guides d'ondes optiques. La fonction de branchement est complétée sur la puce. Jusqu'à 1x32 branchements peuvent être réalisés sur une puce, puis les extrémités d'entrée et de sortie sont couplées et conditionnées aux deux extrémités de la puce. Réseau de fibres optiques multicanaux. Pour plus de détails sur les avantages et les inconvénients des deux technologies, veuillez consulter l'article Type de répartiteur optique : comparaison du répartiteur FBT et du répartiteur PLC.
Lorsque les signaux optiques sont transmis dans des fibres optiques monomodes, l’énergie optique n’est pas complètement concentrée dans le cœur et une petite quantité d’énergie optique se propage à proximité de la gaine de la fibre. En général, lorsque la distance entre les fibres optiques est suffisamment proche, le signal optique transmis dans une fibre optique peut entrer dans l'autre fibre optique, c'est-à-dire que le signal optique peut être redistribué dans les deux fibres optiques, c'est pourquoi l'origine du séparateur optique.
PLC Splitter est un dispositif de distribution d'énergie optique à guide d'ondes intégré basé sur un substrat de quartz. Il présente les caractéristiques d'une petite taille, d'une large plage de longueurs d'onde de fonctionnement, d'une fiabilité élevée et d'une bonne uniformité de répartition de la lumière. Il est particulièrement adapté aux connexions dans les réseaux optiques passifs (EPON, GPON, etc.). Il met également en œuvre la division du signal optique pour les équipements de central et de terminal, fournit une gamme complète de produits 1 × N et 2 × N et personnalise les séparateurs optiques adaptés. pour diverses occasions et diverses exigences de rapport de fractionnement pour les clients.

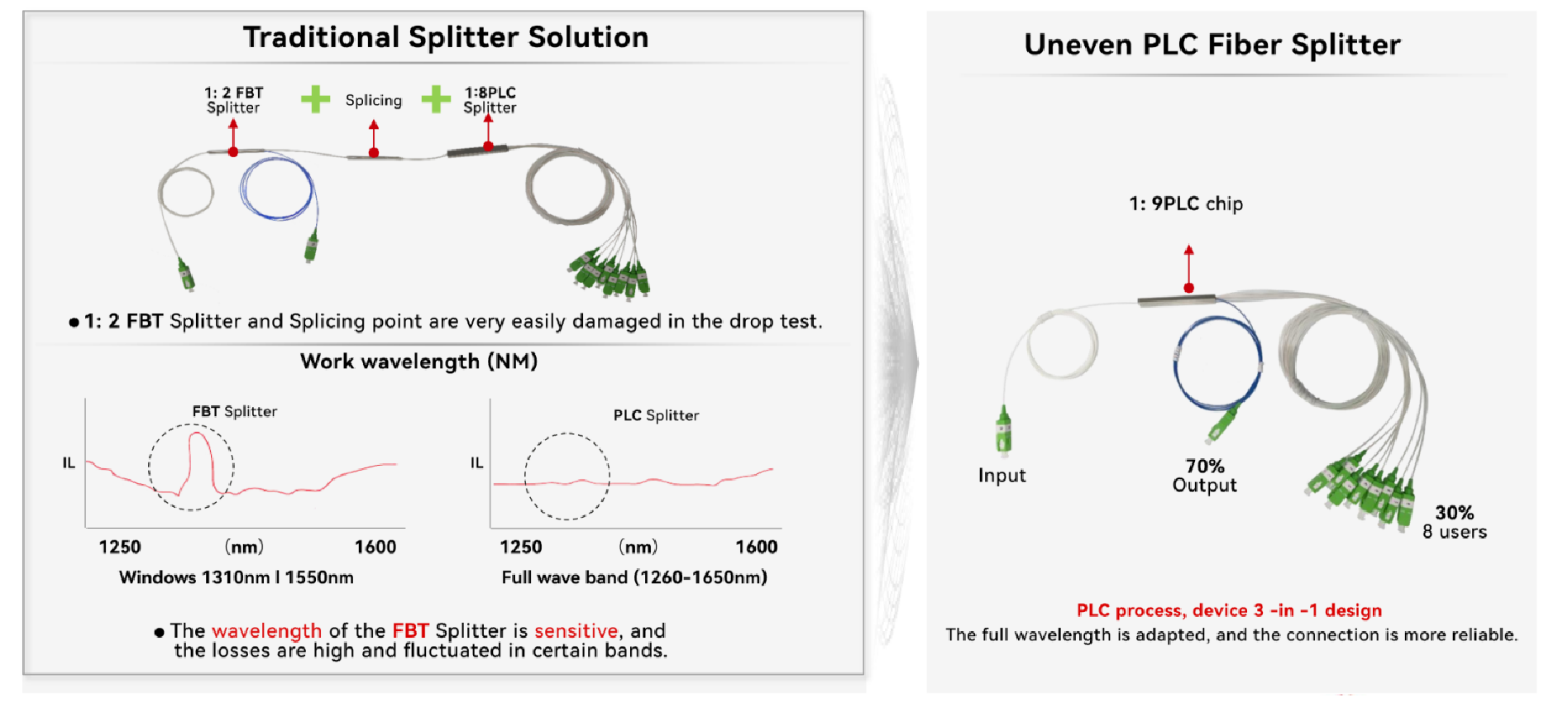

FIG3-Adoption du séparateur de fibre PLC inégal pour économiser les ressources en fibre
Le répartiteur PLC asymétrique est un dispositif intégré deux-en-un développé sur la base de la plate-forme technologique de guide de lumière planaire (PLC) qui possède à la fois des fonctions de faisceau à rapport inégal et de faisceau à rapport égal. Cet appareil est équivalent à un séparateur de faisceau à faisceau inégal. Les fonctions de coupleur et de séparateur de fractions égales sont intégrées dans un seul appareil.
Le séparateur de fibre PLC inégal est un composant optique de base important pour réaliser solution préconnectorisée. Les avantages de la solution de réseau optique à rapport inégal sont les suivants :
En utilisant une technologie de répartition inégale, les câbles optiques à un ou deux cœurs peuvent être utilisés pour remplacer les câbles optiques à 12 ou 24 cœurs afin de connecter plusieurs boîtiers de distribution de fibre optique en série, économisant ainsi une grande quantité de ressources en fibre optique et réduisant les coûts. . De plus, la combinaison de la technologie de pré-connexion sur la base de câbles optiques unipolaires/doubles peut éliminer le travail initial de dénudage des fibres optiques au niveau du boîtier de distribution de fibres, de déballage, d'épissage et de gestion des câbles optiques, et peut améliorer l'efficacité de la construction de le boîtier de distribution de fibre optique d'environ 70 %.
À l'heure actuelle, les taux de répartition de la lumière de 30 % + 70 % et 15 % + 85 % sont couramment utilisés sur le marché et entraînent moins de pertes.

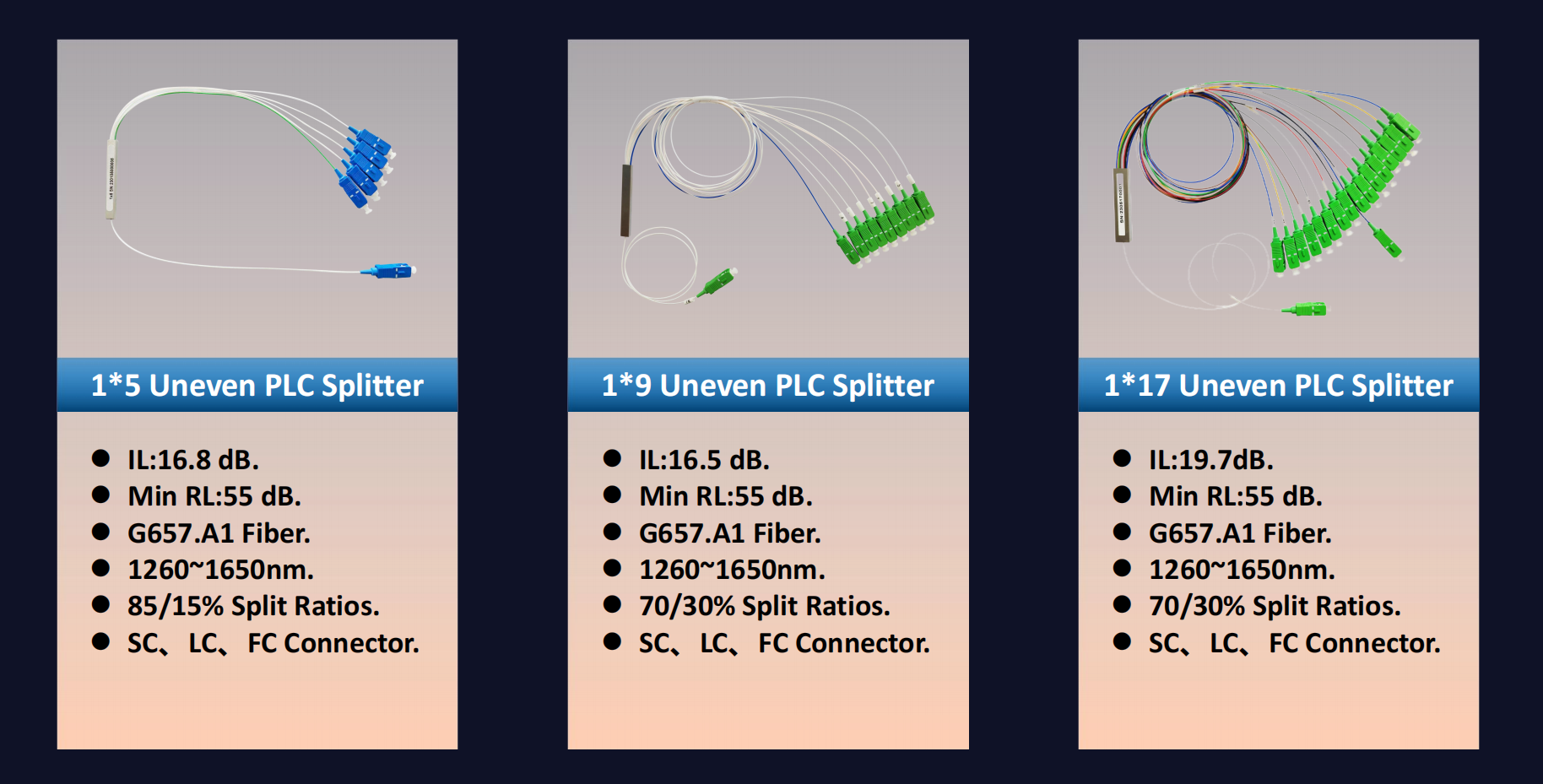

FIG4-Produit FastConnect Séparateur de fibre PLC déséquilibré
