Type de répartiteur optique : comparaison du répartiteur FBT et du répartiteur PLC

Selon les différents principes spectroscopiques et procédés de fabrication, diviseurs optiques peut être divisé en deux types : cône biconique fusionné (FBT) et circuit planaire à ondes lumineuses (PLC).

Qu'est-ce que le répartiteur PLC ?

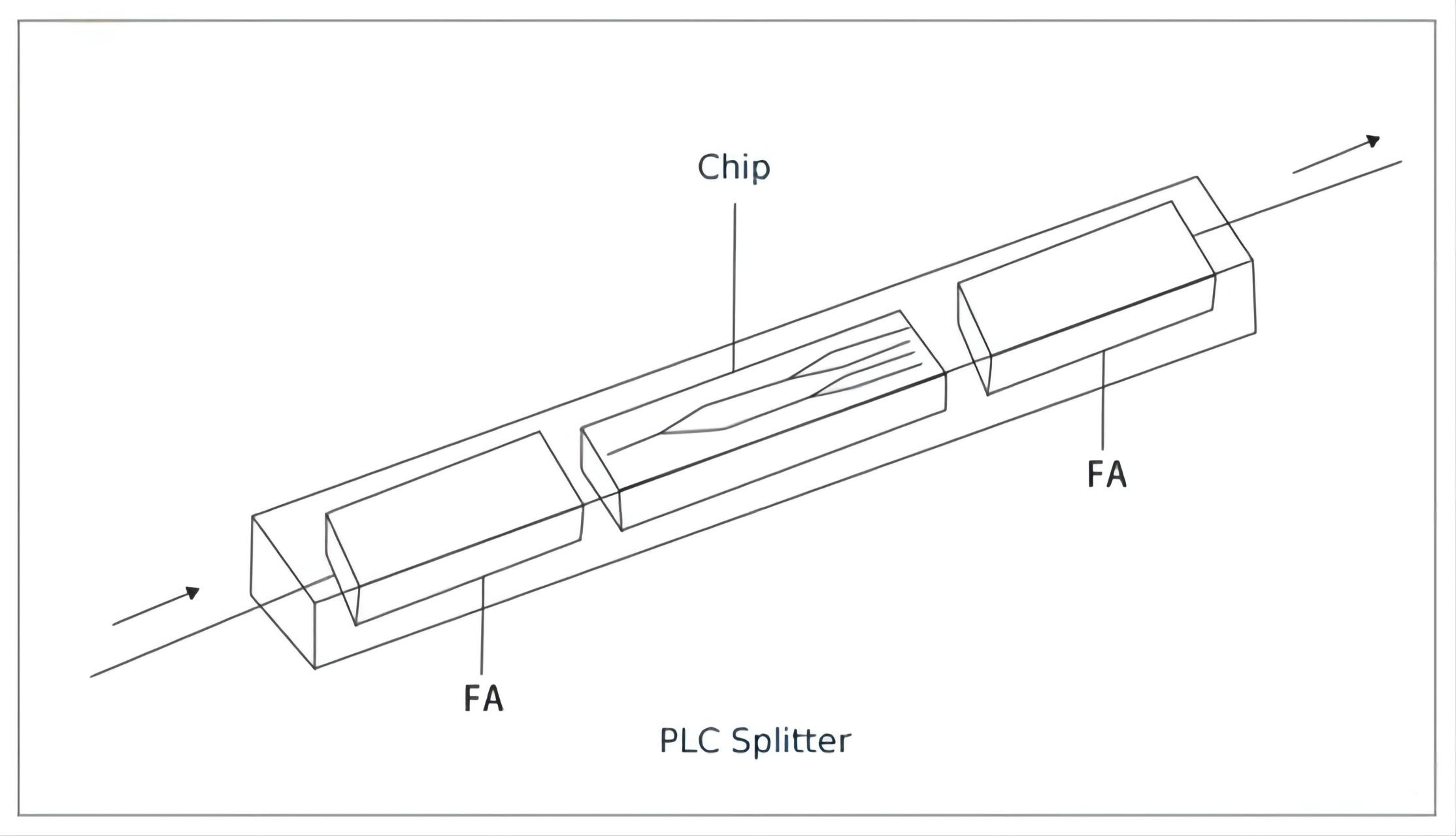

Répartiteur CPL est basé sur la technologie des circuits planaires à ondes lumineuses. Il comprend trois couches : un substrat, un guide d'ondes et un couvercle. Le guide d'ondes joue un rôle clé dans le processus de division qui permet de laisser passer des pourcentages spécifiques de lumière. Le signal peut donc être divisé de manière égale. De plus, les répartiteurs PLC sont disponibles dans une variété de rapports de division, notamment 1:4, 1:8, 1:16, 1:32, 1:64, etc. Ils ont également plusieurs types, tels que le répartiteur PLC nu, sans bloc. Répartiteur PLC, répartiteur PLC fanout, mini plug-in type séparateur PLC, etc. Le tableau suivant montre les avantages et les inconvénients du répartiteur PLC.

Séparateur PLC inégal

Avec l'augmentation continue du taux de pénétration du haut débit gigabit dans les foyers, le FTTR est progressivement entré sur le marché et a évolué vers une direction importante pour la prochaine génération de mises à niveau du haut débit domestique. À l'heure actuelle, les opérateurs promeuvent vigoureusement le FTTR, et la chaîne industrielle du FTTR a inauguré une période de développement rapide. Dans ce mode de mise en réseau, le séparateur moyen n'a pas été en mesure de répondre aux exigences, et le séparateur optique avec un canal spécifique et un rapport de séparation non uniforme a ouvert la voie à la demande du marché.

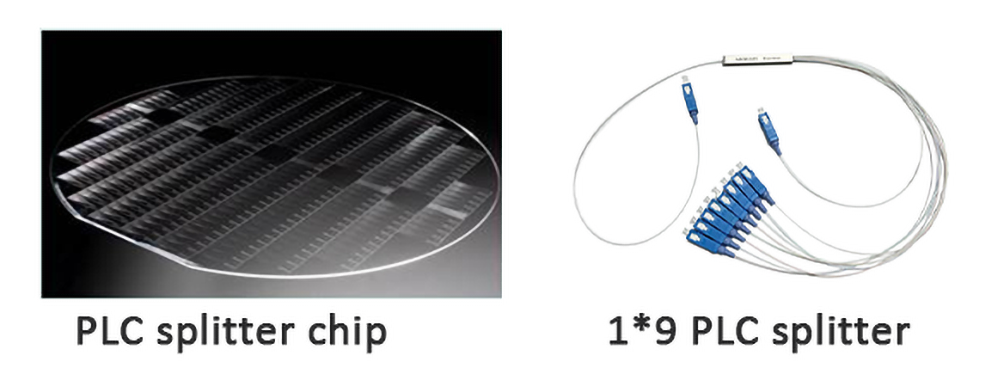

Le répartiteur PLC inégal est un dispositif intégré deux-en-un développé sur la base de la plate-forme technologique PLC, qui possède à la fois des fonctions de rapport inégal et de rapport égal. La fonction séparateur du rapport optique est intégrée dans un seul appareil.

Par rapport à la puce séparatrice à division égale, la puce séparatrice à division inégale a des exigences plus strictes en termes de conception et de processus. Dans le processus, tout lien, y compris l'uniformité de l'indice de réfraction du processus de couche centrale, l'uniformité de la largeur et de l'angle du guide d'onde dans le processus de photolithographie, ainsi que l'angle du guide d'onde et le rapport d'aspect du processus de gravure dans le processus de gravure sont tous des problèmes difficiles qui doivent être surmontés.

Le répartiteur PLC inégal est un dispositif optique de base important pour réaliser un réseau optique à rapport inégal. (1*5, 1*9, 1*17)

Qu'est-ce que le séparateur FBT ?

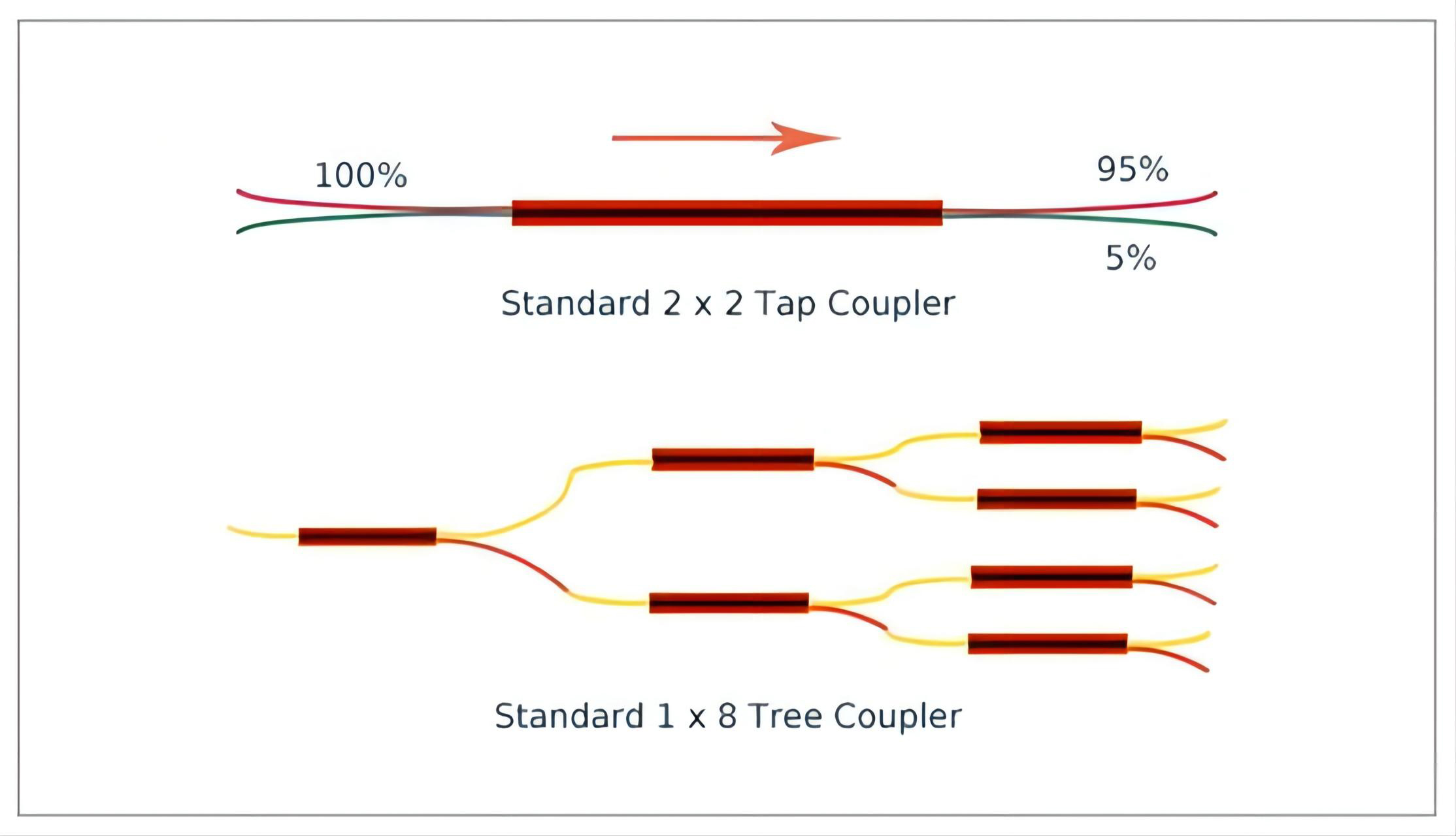

Le séparateur FBT est basé sur la technologie traditionnelle pour souder plusieurs fibres ensemble depuis le côté de la fibre. Les fibres sont alignées par chauffage pour un emplacement et une longueur spécifiques. Les fibres fusionnées étant très fragiles, elles sont protégées par un tube de verre composé d'époxy et de poudre de silice. Et puis un tube en acier inoxydable recouvre le tube de verre intérieur et est scellé par du silicium. À mesure que la technologie continue de se développer, la qualité du séparateur FBT est très bonne et peut être appliquée de manière rentable. Le tableau suivant montre les avantages et les inconvénients du répartiteur FBT.

Répartiteur FBT vs répartiteur PLC : quelles sont les différences ?

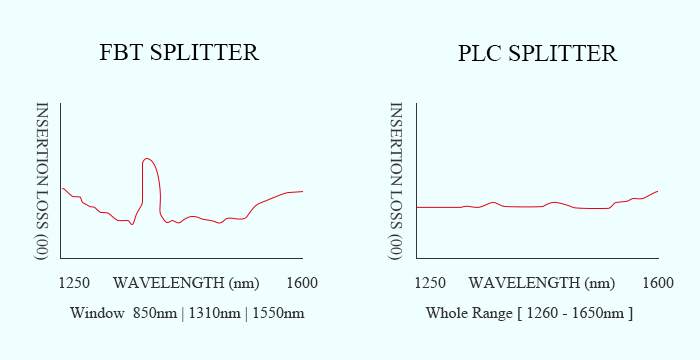

Longueur d'onde de fonctionnement

Prise en charge du séparateur FBT uniquementIl existe trois longueurs d'onde : 850 nm, 1310 nm et 1550 nm, ce qui le rend incapable de fonctionner sur d'autres longueurs d'onde. Le répartiteur PLC peut prendre en charge des longueurs d'onde de 1 260 à 1 650 nm. La plage de longueur d'onde réglable rend le séparateur PLC adapté à un plus grand nombre d'applications.

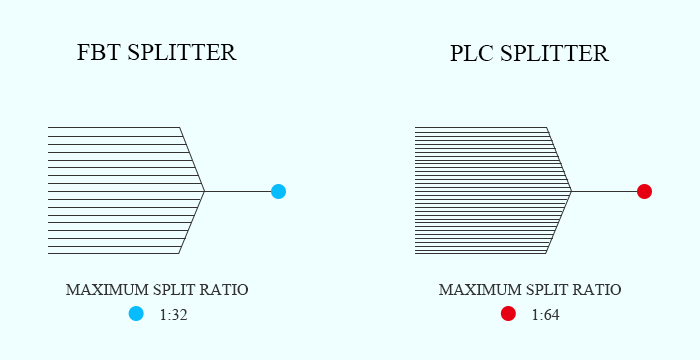

Rapport de division

Le rapport de division est déterminé par les entrées et sorties d'un répartiteur de câble optique. Le rapport de division maximum du répartiteur FBT peut atteindre 1:32, ce qui signifie qu'une ou deux entrées peuvent être divisées en une sortie maximale de 32 fibres à la fois. Cependant, le rapport de division du répartiteur PLC peut atteindre 1:64 - une ou deux entrées avec une sortie maximale de 64 fibres. En outre, le répartiteur FBT est personnalisable et les types spéciaux sont 1:3, 1:7, 1:11, etc. Mais le répartiteur PLC n'est pas personnalisable et il n'a que des versions standard telles que 1:2, 1:4, 1. :8, 1:16, 1:32, et ainsi de suite.

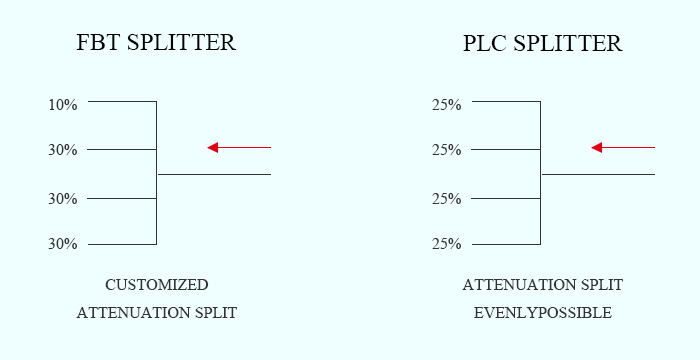

Atténuation asymétrique par branche

Le signal traité par les répartiteurs FBT ne peut pas être divisé uniformément en raison d'un manque de gestion des signaux, sa distance de transmission peut donc être affectée. Cependant, le répartiteur PLC peut prendre en charge des rapports de répartition égaux pour toutes les branches, ce qui peut garantir une transmission optique plus stable.

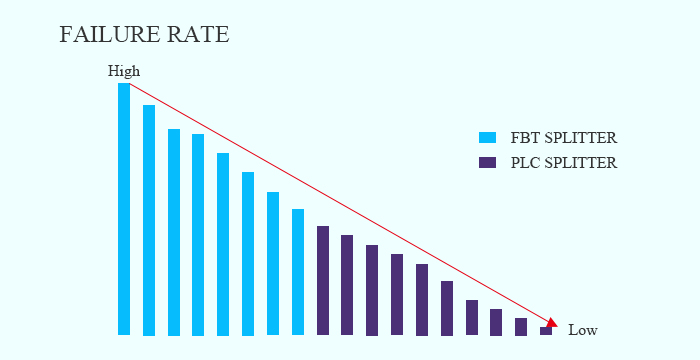

Taux d'échec

Le répartiteur FBT est généralement utilisé pour les réseaux nécessitant une configuration de répartiteur de moins de 4 divisions. Plus la répartition est grande, plus le taux d’échec est élevé. Lorsque son rapport de division est supérieur à 1:8, davantage d’erreurs se produiront et entraîneront un taux d’échec plus élevé. Ainsi, le séparateur FBT est plus limité au nombre de divisions dans un couplage. Mais le taux de défaillance du répartiteur PLC est beaucoup plus faible.

Perte dépendante de la température

Dans certaines zones, la température peut être un facteur crucial affectant la perte d’insertion des composants optiques. Le séparateur FBT peut fonctionner de manière stable à des températures de -5 à 75 ℃. Le répartiteur PLC peut fonctionner dans une plage de températures plus large de -40 à 85 ℃, offrant des performances relativement bonnes dans les zones climatiques extrêmes.

Prix

En raison de la technologie de fabrication complexe de Répartiteur CPL, son coût est généralement plus élevé que celui du splitter FBT. Si votre demande est simple et manque de fonds, le séparateur FBT peut constituer une solution rentable.

Conclusion(FBT contre automate)

Bien que l'apparence extérieure et la taille des séparateurs de fibre FBT et PLC semblent plutôt similaires, leurs technologies et spécifications internes diffèrent de diverses manières. Au cours des dernières années, la technologie des répartiteurs a fait un énorme pas en avant grâce à l'introduction du répartiteur PLC. Il s'est avéré être un type d'appareil plus fiable que le répartiteur FBT traditionnel. Si un nombre de divisions élevé, une petite taille de boîtier et une faible perte d'insertion sont requis, il est suggéré de choisir un séparateur PLC plutôt qu'un séparateur FBT.
