Présentation du lien produit ODN traditionnel

Le nom complet de l'ODN est Optical Distribution Node , nœud de distribution optique, c'est-à-dire réseau d'infrastructure de fibre optique passive. En FTTH, il s'agit principalement du tronçon allant de l'OLT (Optical Line Terminal) à l'ONT (Optical Network Terminal). D'une manière générale, tant qu'il y a de la fibre optique, il existe un ODN à la place du câble optique, comme le raccordement des stations de base, le parc tout optique, le réseau de transmission et le FTTx.

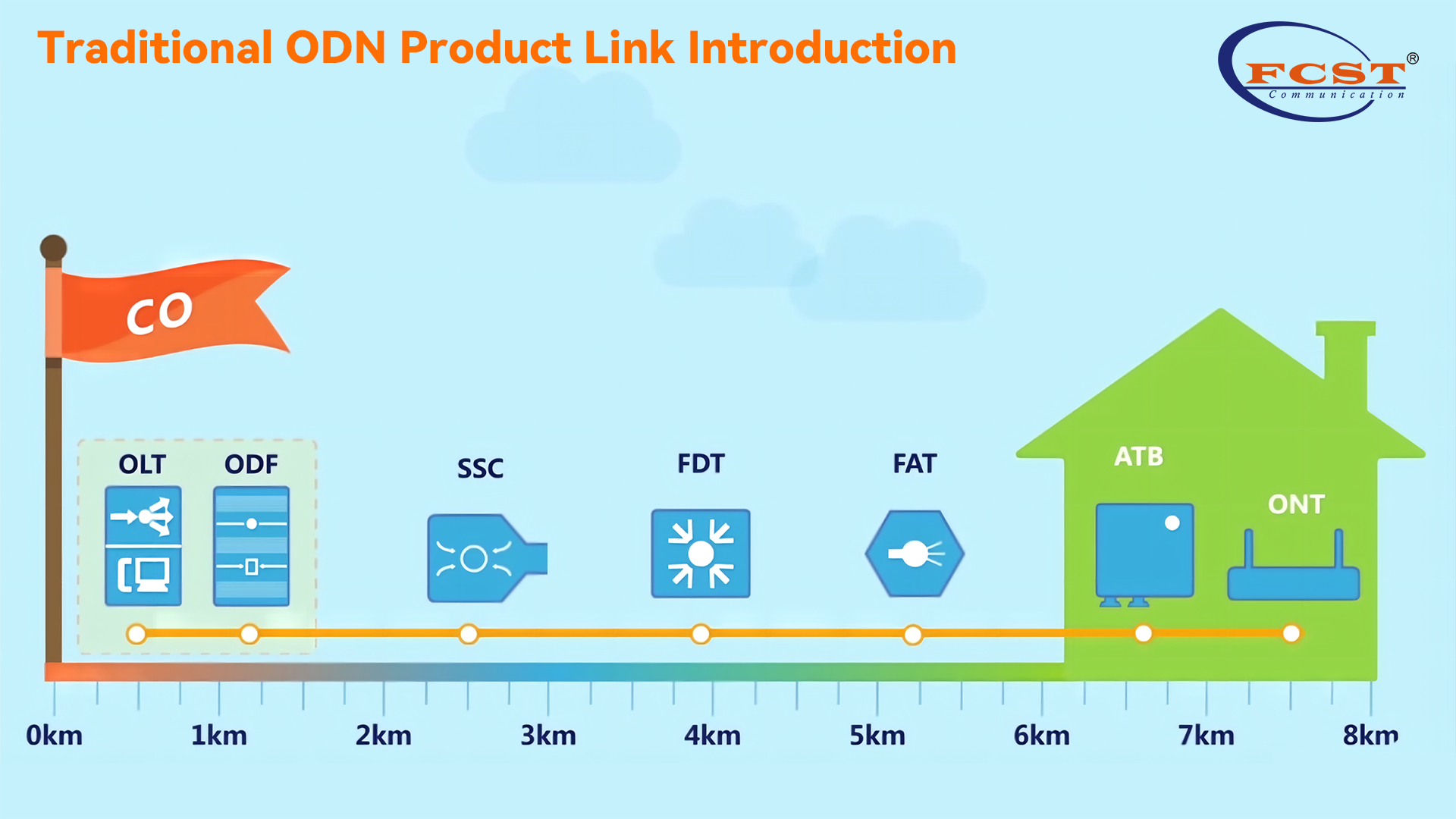

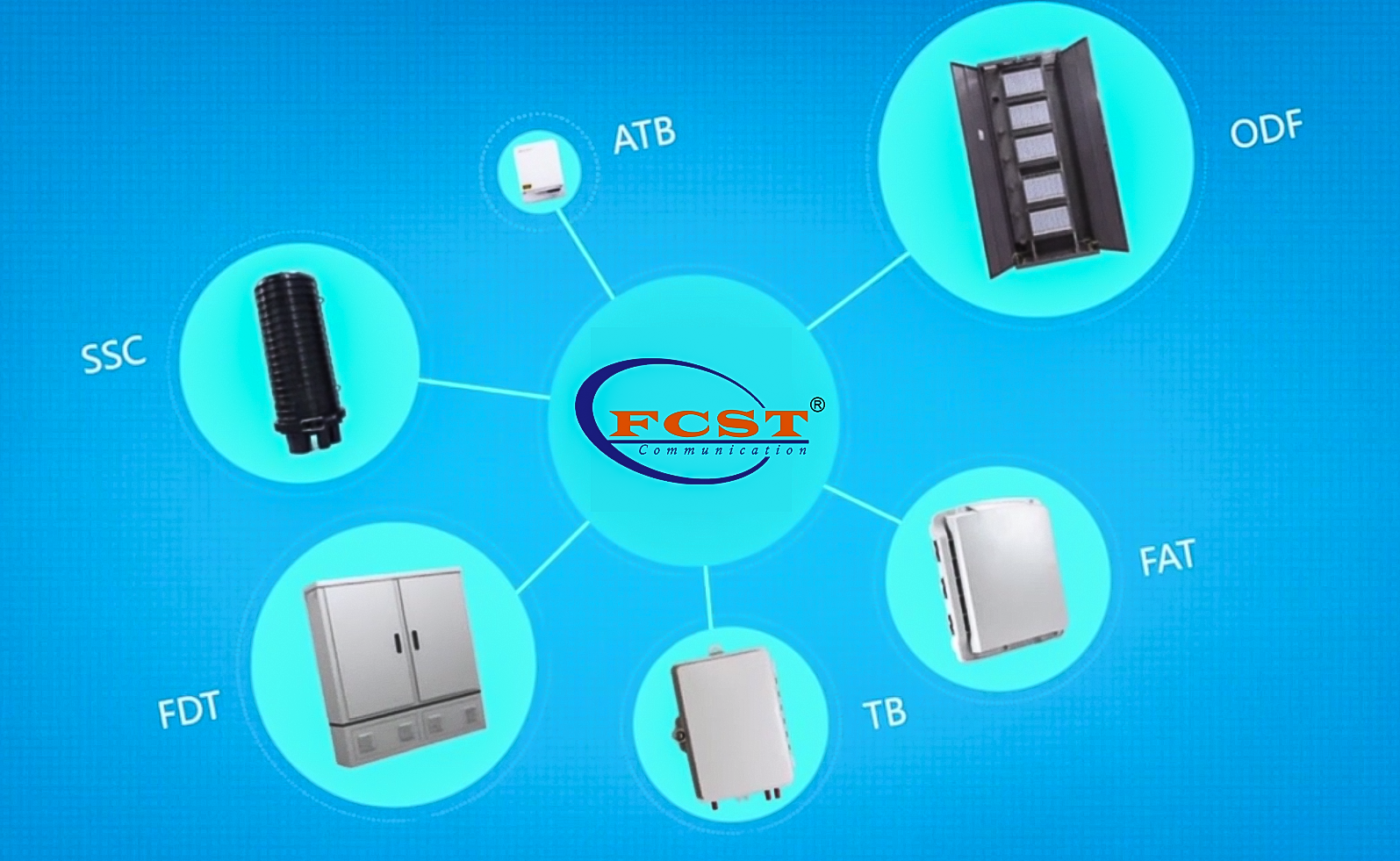

En FTTH, la distance typique de l'ODN est de 5 à 10 km et la longueur du câble optique est généralement de 1 à 4 km. Afin d'étendre le câble optique jusqu'au domicile de l'utilisateur, il existe des équipements de nœuds ODF, SSC, FDT, FAT, ATB, TB et autres nœuds ODN.

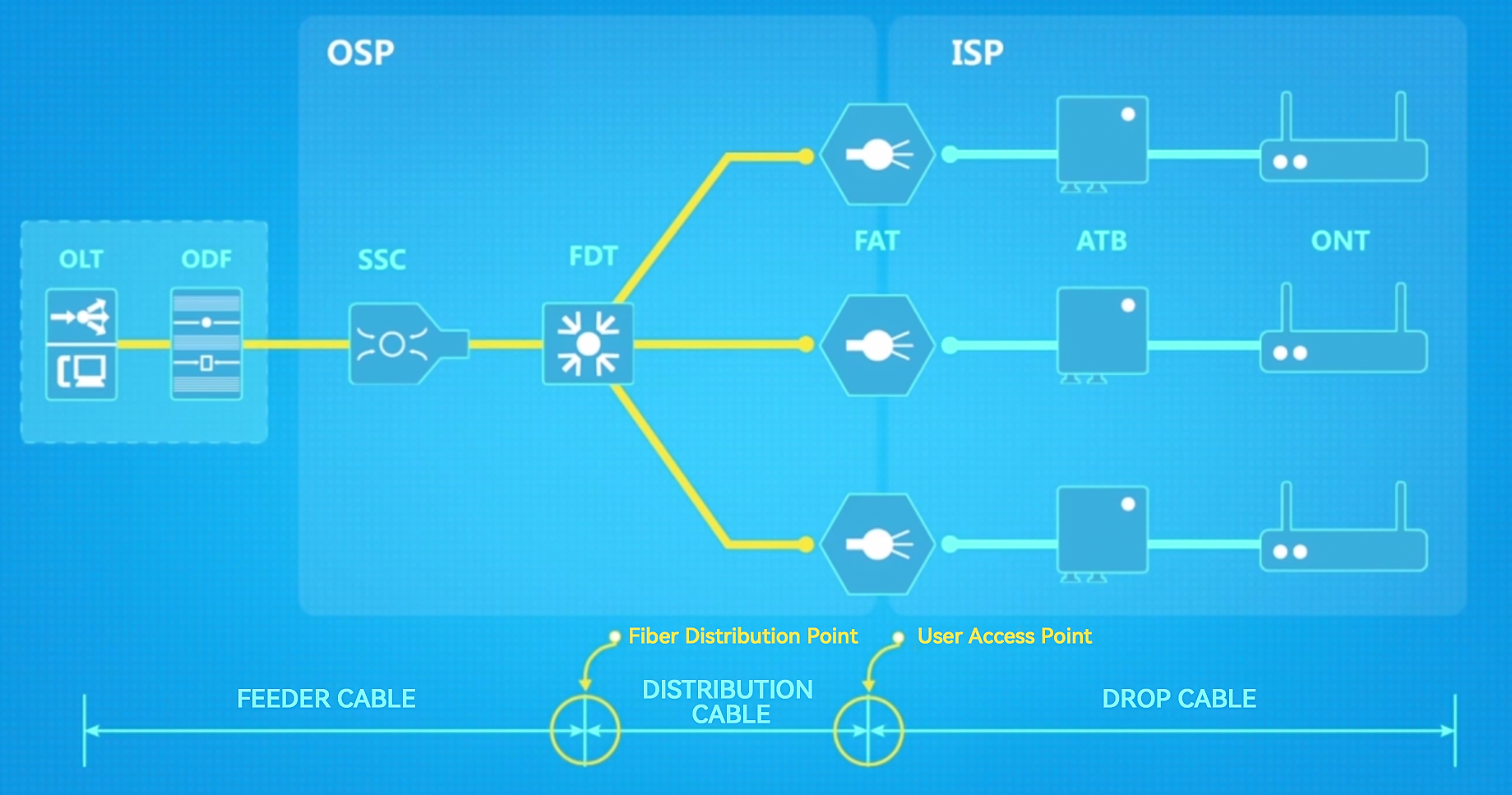

Habituellement, il peut être divisé en OSP et ISP selon la perspective de la construction technique. OSP est une ingénierie extérieure et ISP est une ingénierie intérieure.

Selon le niveau de couverture du réseau, il peut être divisé en home pass et home connect. Le pass domestique fait référence à la salle d'équipement jusqu'au point d'accès utilisateur, et la connexion domestique fait référence au point d'accès utilisateur à l'ONT.

Mais pourquoi y a-t-il autant d’appareils ODN ?

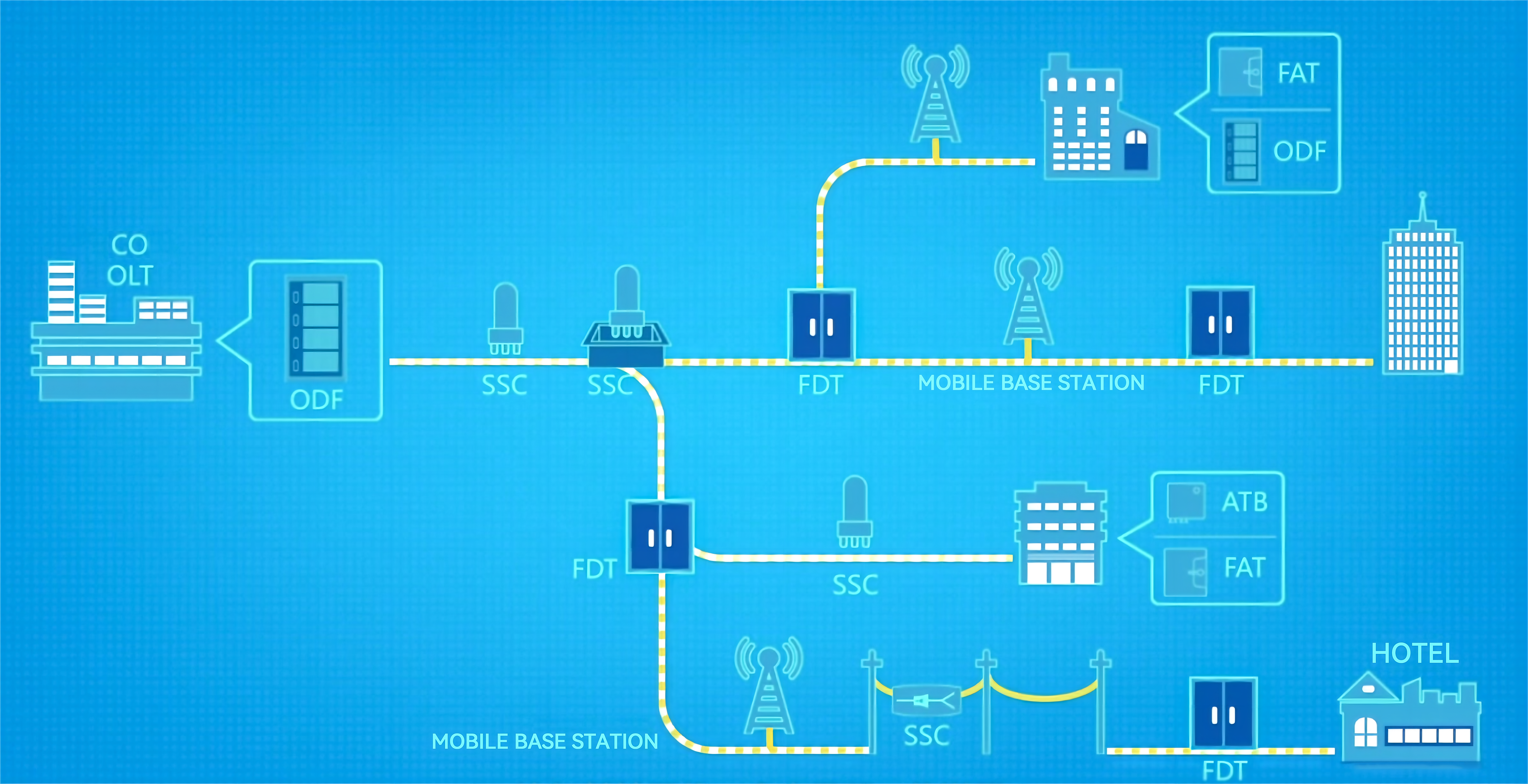

Cela commence depuis la scène, depuis la salle d'équipement jusqu'au domicile de l'utilisateur. La scène réelle est assez compliquée. Le câble optique passera du local technique CO jusqu'au domicile de l'utilisateur. Scènes.

Pour faire face à une scène aussi complexe, un équipement ODN doté de diverses fonctions est nécessaire, mais son essence est de compléter la connexion et la protection des câbles optiques.

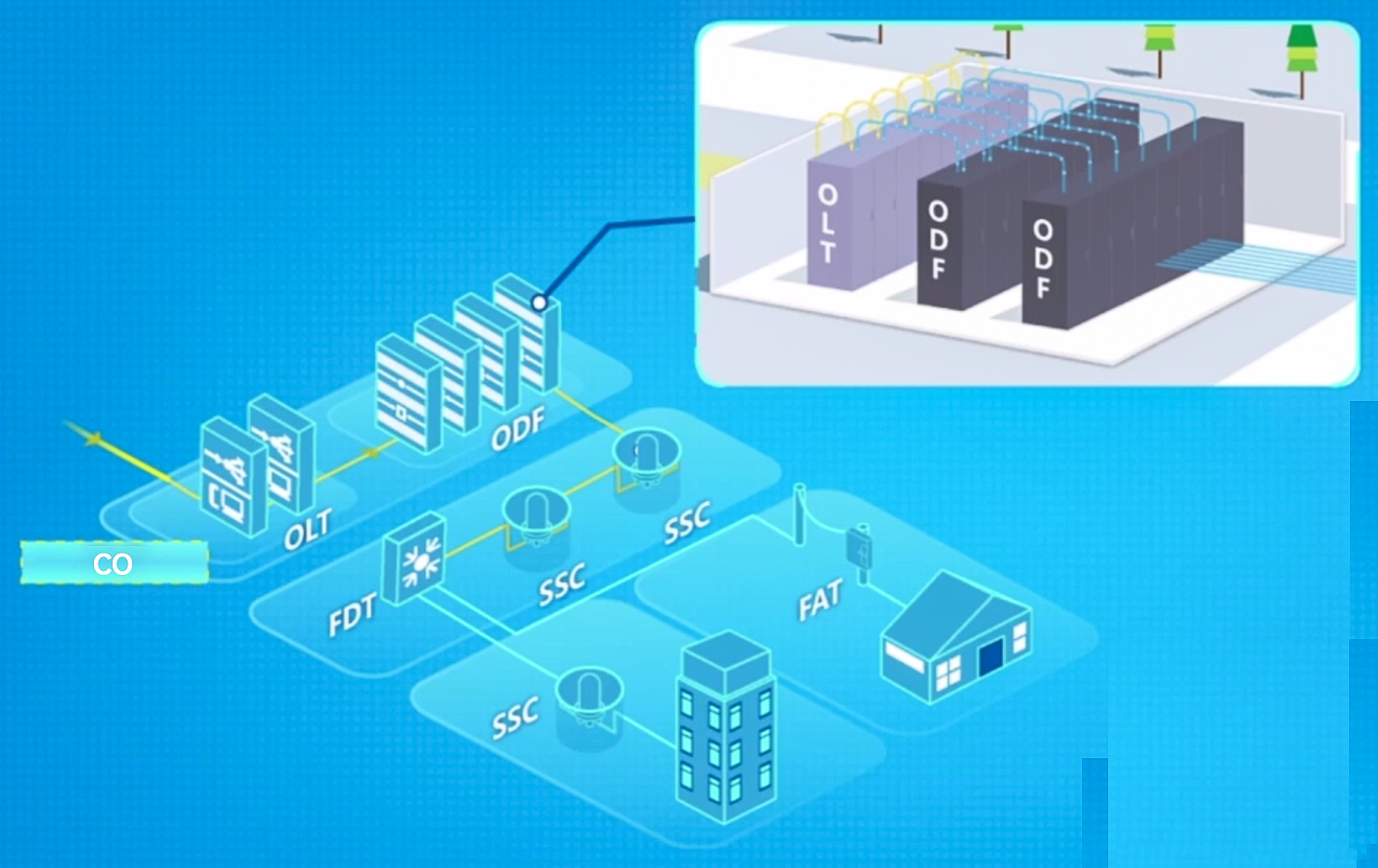

Dans le local technique, l'ODF ( Optical Distribution Frame ) au sol est généralement utilisé pour réaliser la connexion entre appareils, ou la connexion entre appareils et câbles optiques. Lorsque l'espace d'installation de la salle d'équipement est limité et que les exigences de capacité de l'équipement ne sont pas élevées, un cadre d'unité de 19 pouces ou 21 pouces peut être configuré pour être installé dans une armoire complète ou une autre armoire d'équipement principale, ou un ODF mural peut être sélectionné, car l'environnement intérieur est relativement bien, le niveau de protection de l'ODF n'est pas élevé, généralement IP2X.

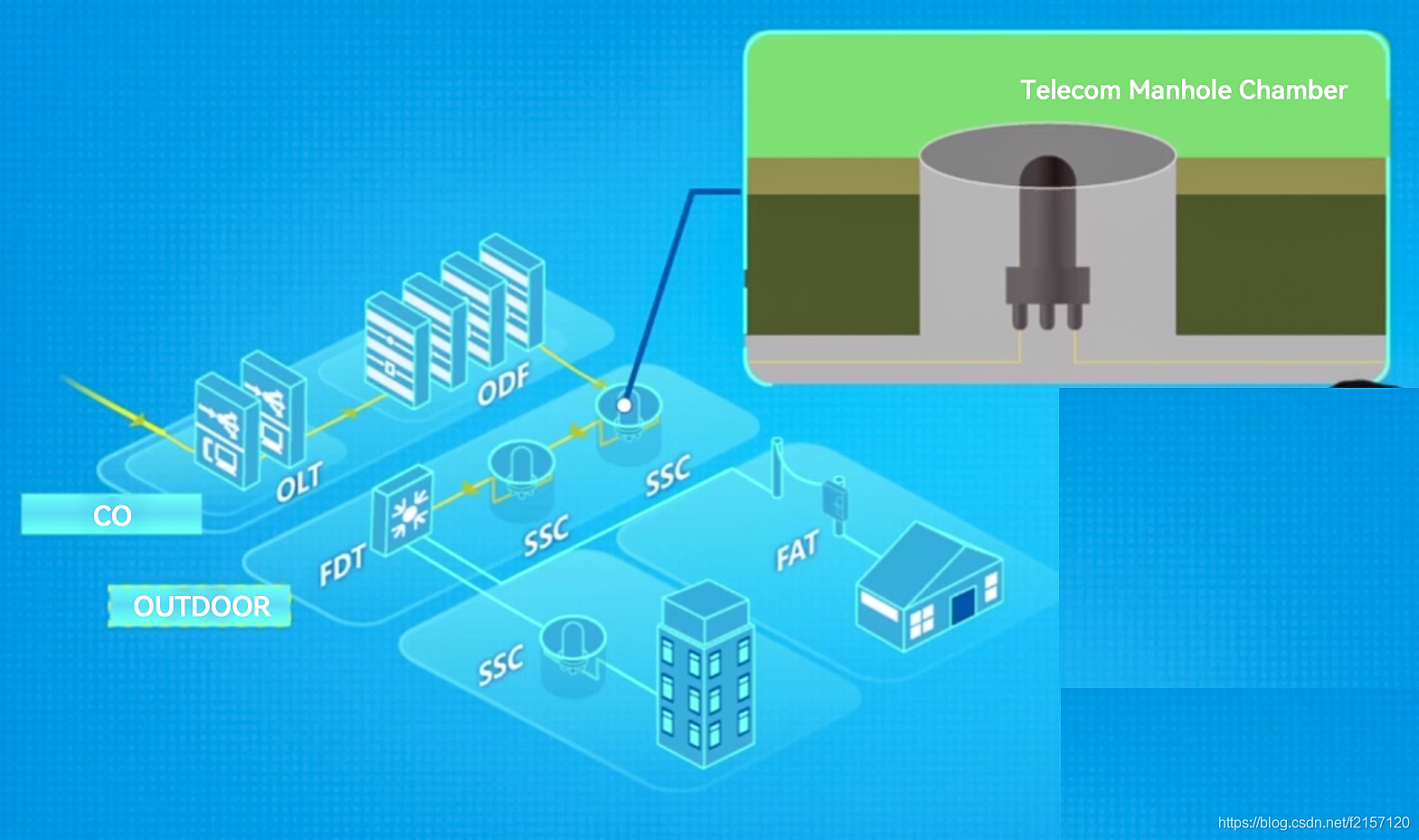

Une fois que le câble optique est sorti de l'ODF, il traversera le sous-sol extérieur, les rues extérieures et les poteaux et murs extérieurs pour compléter la couverture du pass domestique. Dans le sous-sol extérieur, le SSC ( Spliting and Splicing Closure ) est généralement utilisé pour étendre en continu le câble optique ou pour diverger vers d'autres endroits. La méthode d'installation souterraine extérieure est enterrée, l'environnement est rude et le niveau de protection de l'équipement est relativement élevé, nécessitant généralement IP68.

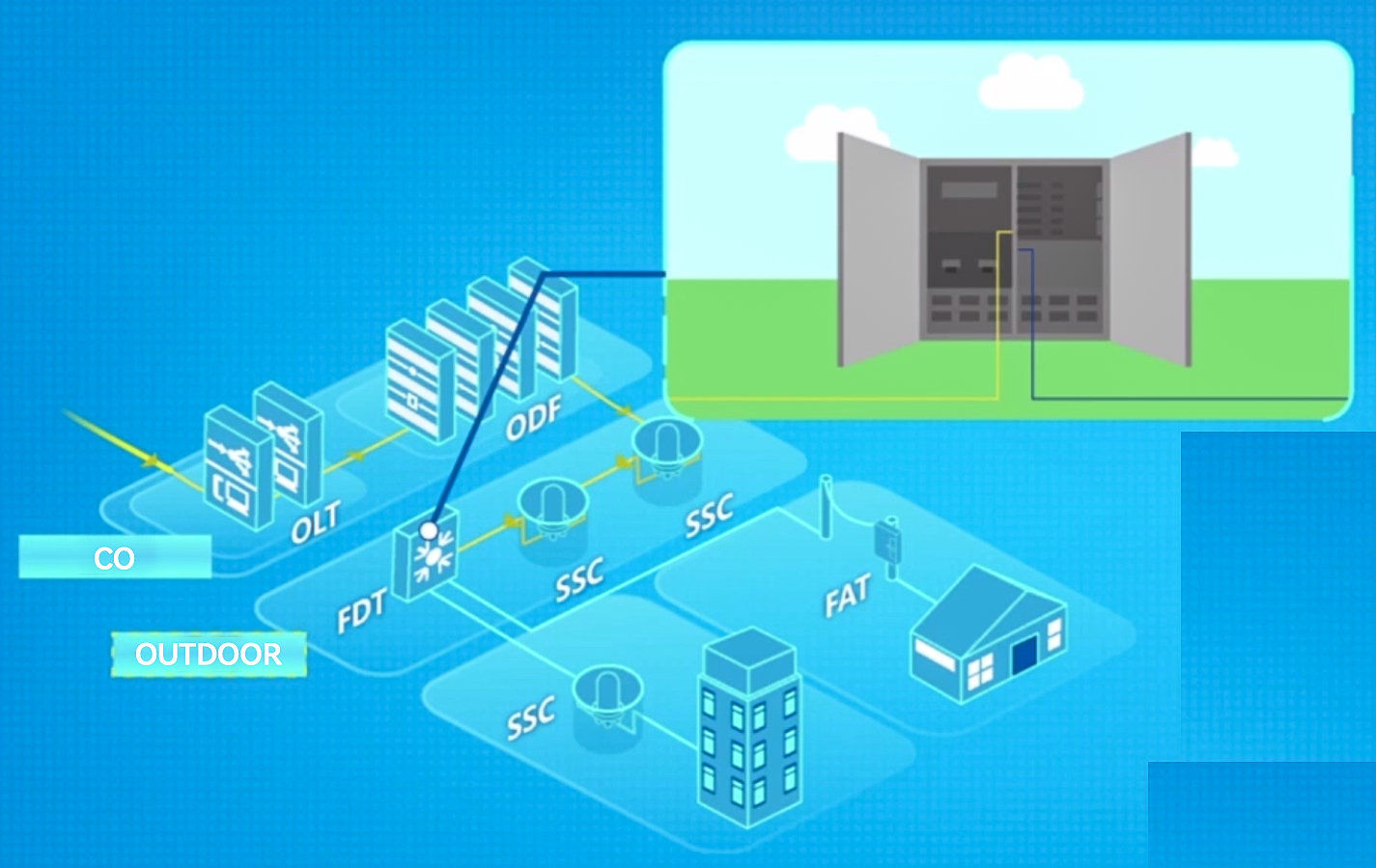

Les rues extérieures utilisent généralement le FDT ( Fiber Distribution Terminal ) pour connecter le câble d'alimentation et le câble de distribution. FDT est souvent installé au sol ou sur un poteau. Il doit avoir la capacité de résister aux changements climatiques drastiques et aux environnements de travail difficiles, et nécessite généralement IP55.

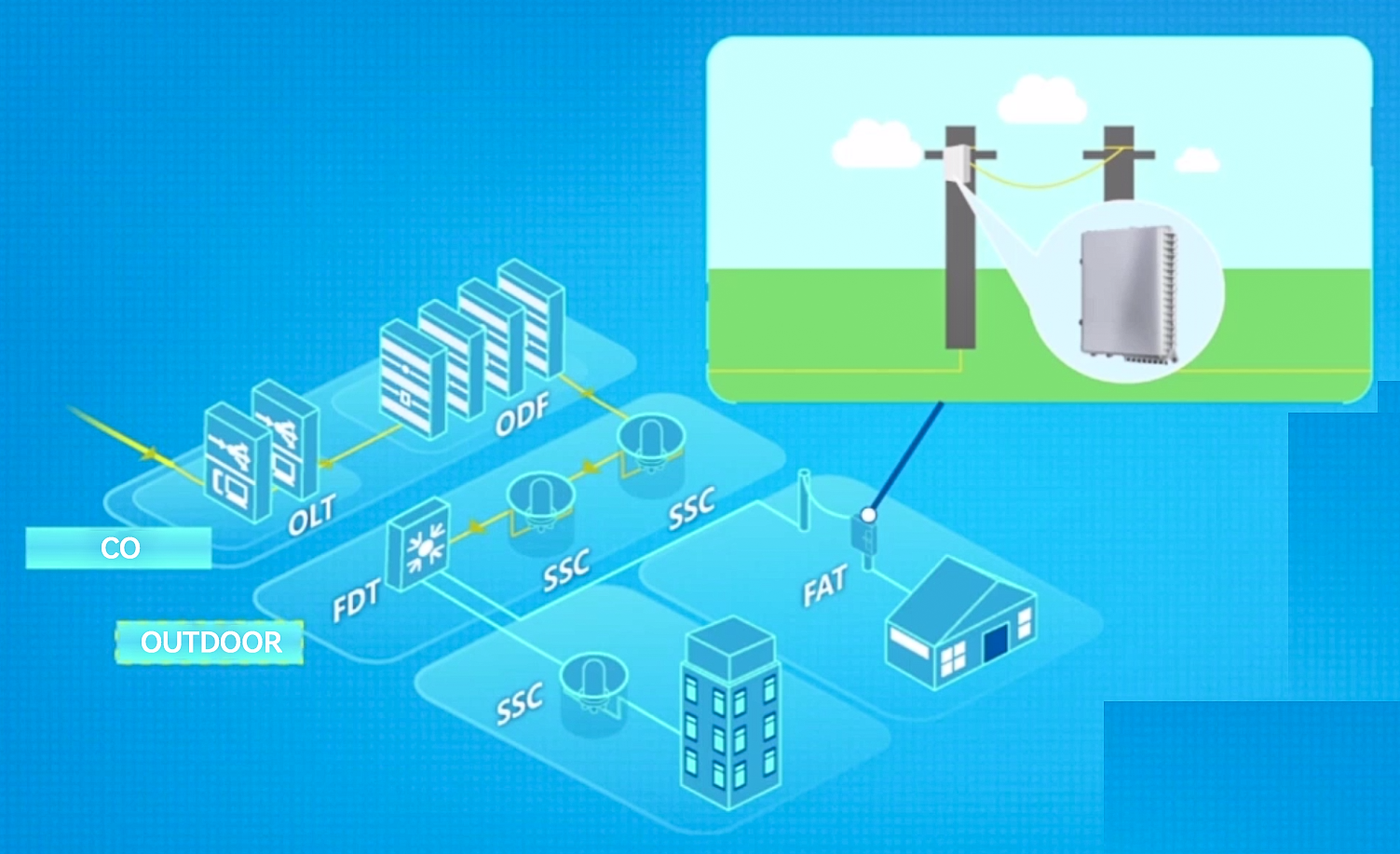

Lorsque le câble optique pénètre dans la maison à travers des poteaux et des murs extérieurs, le FAT ( Fiber Access Terminal , boîtier de distribution de fibre) ou SSC est généralement utilisé pour réaliser les fonctions continues de séparation et de distribution des fibres du câble optique de distribution et du câble optique domestique. Puisqu'il s'agit d'un environnement extérieur, les exigences de protection sont relativement élevées, exigeant généralement IP55 ou IP65.

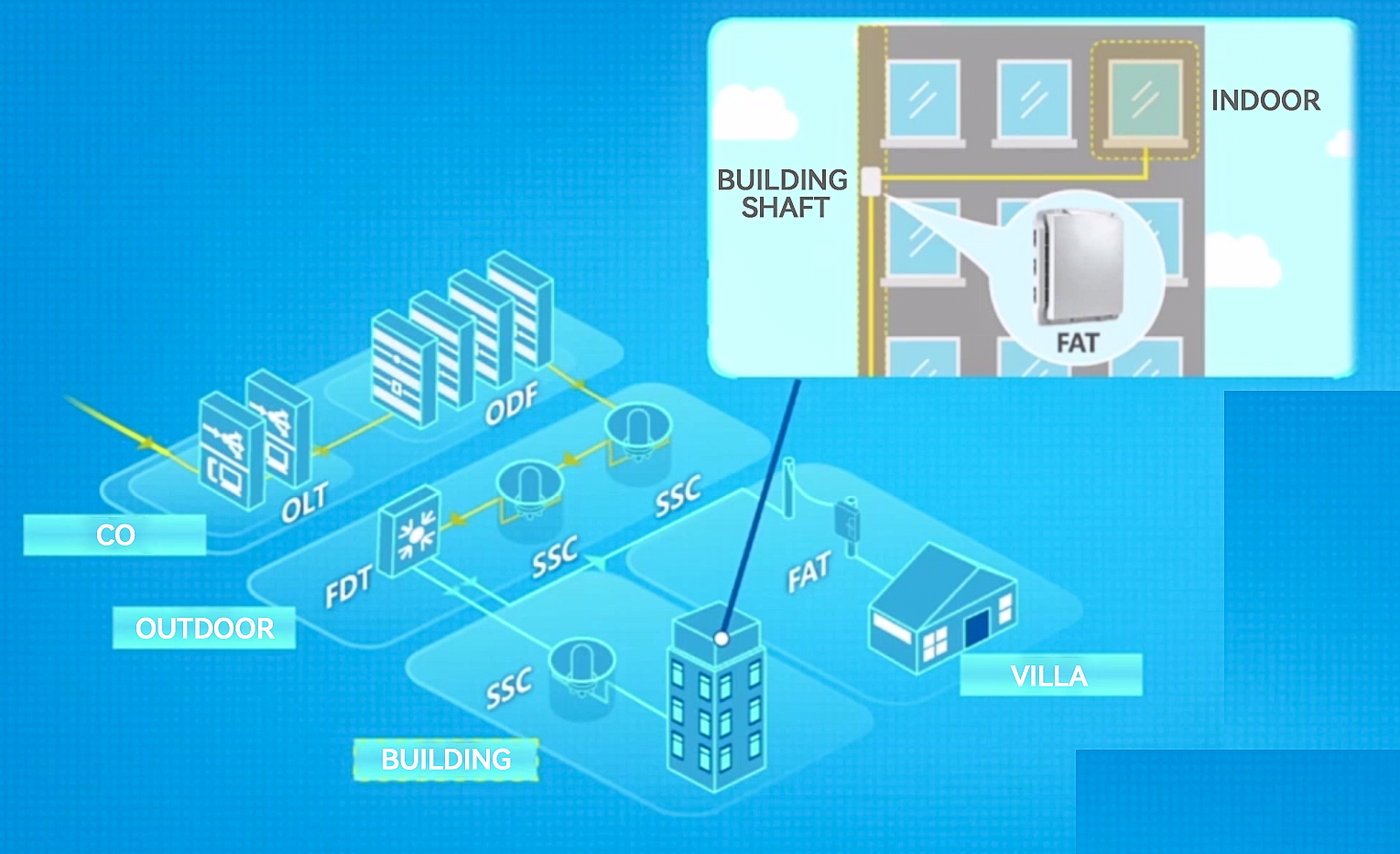

Une fois la connexion extérieure terminée, le câble optique entrera dans les gratte-ciel ou la villa et dans d'autres scénarios de maison. Par exemple, dans le scénario d'un immeuble de grande hauteur, la connexion, la division et le câblage de la fibre optique sont généralement effectués via FAT. FAT est généralement installé sur le mur. S’agissant d’un environnement intérieur, le niveau de protection doit généralement être IP43. Une fois que le câble en cuir est entré dans la pièce, il se termine généralement sur la boîte à bornes à fibre optique, ce qui permet au cavalier de se connecter facilement à l'ONT.

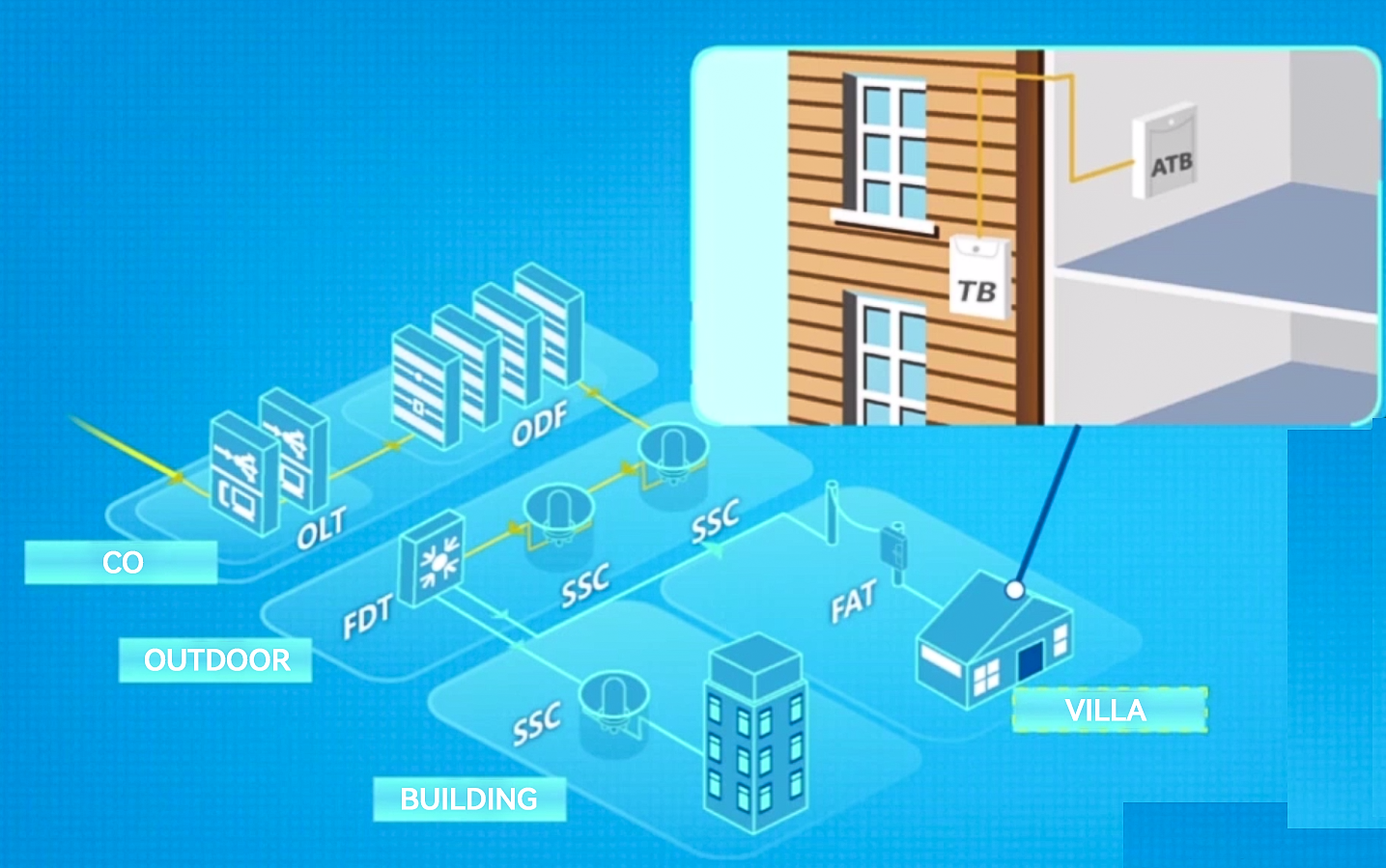

Dans la scène de la villa, afin de distinguer les interfaces optiques intérieures et extérieures, un TB ( Boîte à bornes ) est généralement installé à l'embouchure de la villa pour se connecter à l'ATB (Access Terminal Box) intérieur, le TB est installé sur le mur extérieur et le niveau IP est IP55 ou IP65. L'ATB est généralement installé à l'intérieur sur le mur ou encastré dans le mur, et le niveau de protection nécessite IP4X, qui complète la connexion de bout en bout de l'OLT à l'ONT.
