FCST
Aperçu du produit

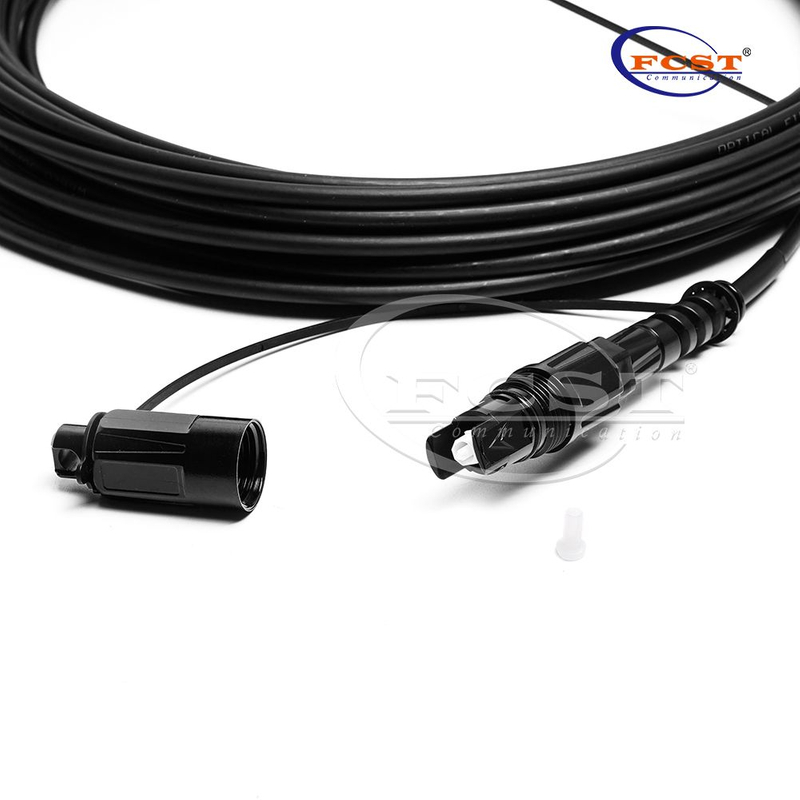

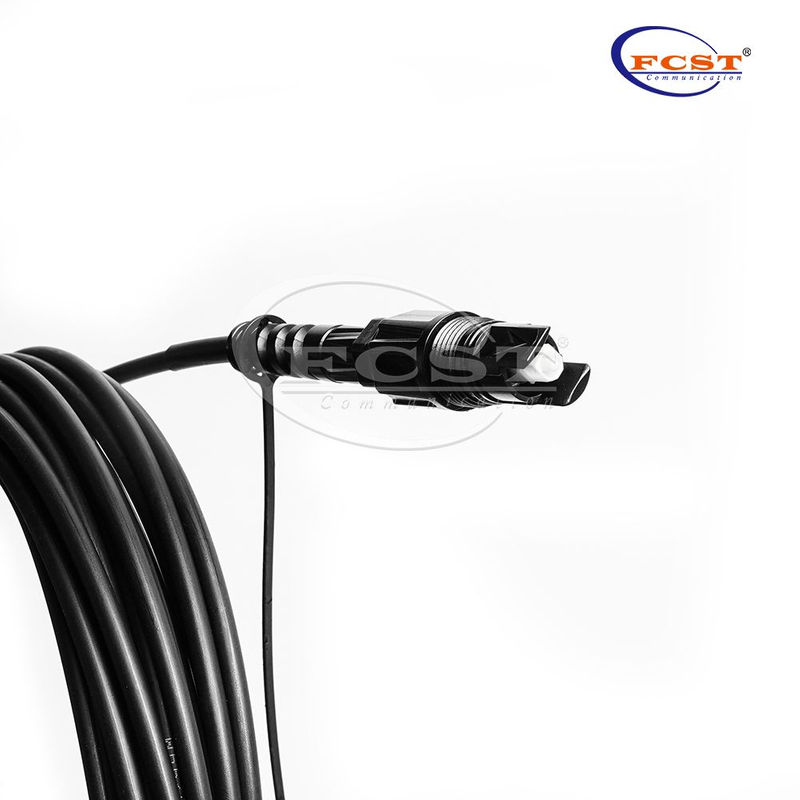

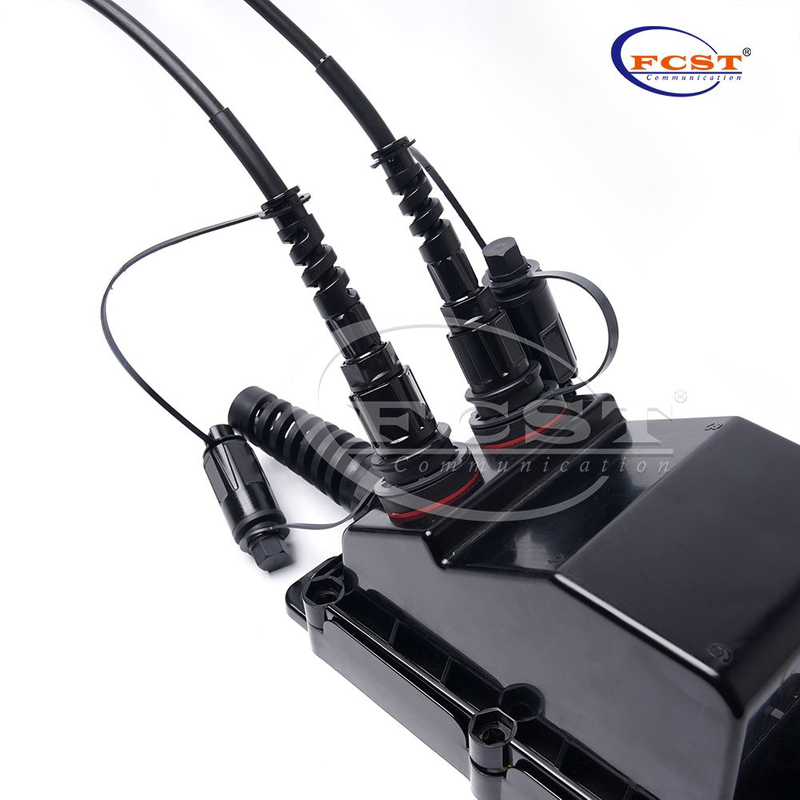

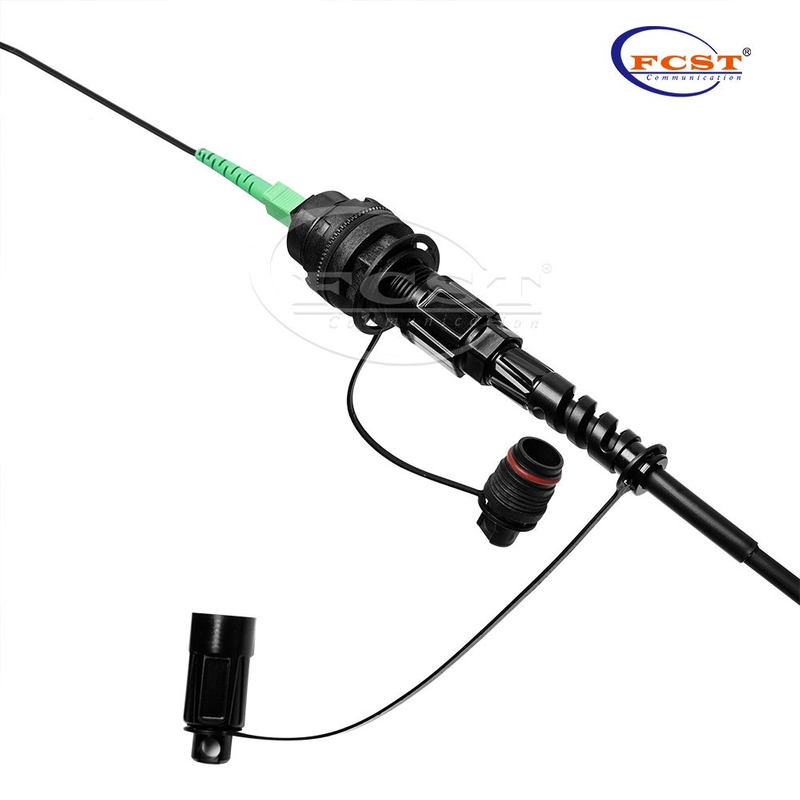

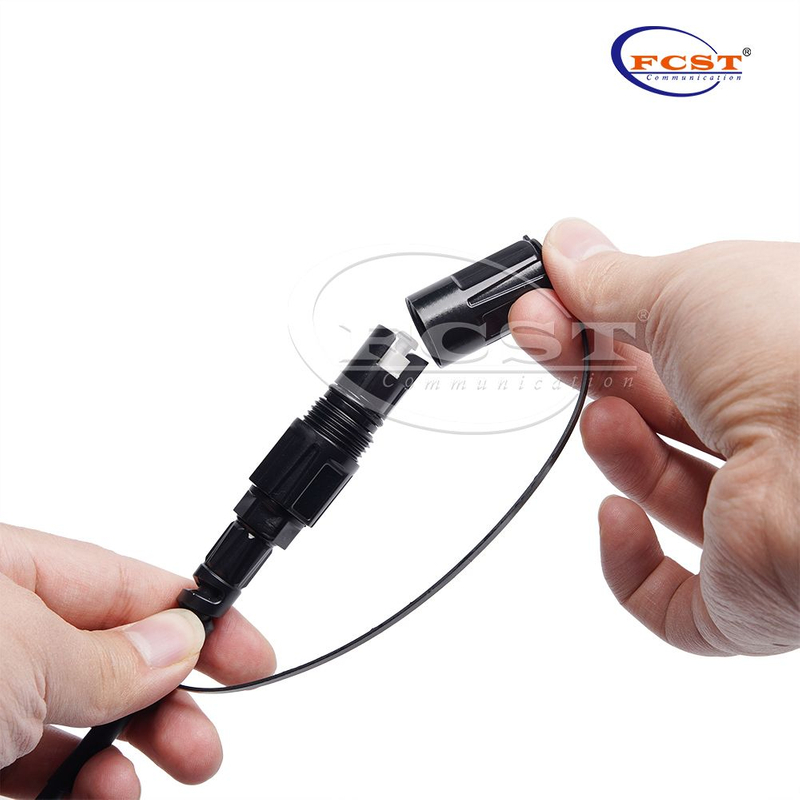

Les assemblages FCST de connecteurs OptiTap/H de offrent une solution de connexion robuste et étanche pour la connectivité fibre jusqu'au domicile (FTTH). L'extrémité renforcée du connecteur intègre une connexion de type SC/APC dans un boîtier en polymère fileté mince et scellé permettant une connexion facile à un terminal multiport ou à une prise d'extension en ligne. Le connecteur SC/APC s'accouple à un adaptateur standard, fournissant une interface commune pour les applications FTTH. Disponible avec des câbles OSP de style plat ou rond traditionnel, le connecteur durci constitue une solution idéale pour les installations enterrées directes, dans des conduits ou aériennes.
Avantages du produit
l Disponible en version diélectrique ou tonique.
l Protection IP-68 contre l'eau et la poussière.
l -40 ℃ ~ 85 ℃ température de fonctionnement.
l Disponible avec une ou les deux extrémités connectées.
l Compatible avec Corning-OptiTap et H-Connector.
l Conçu pour une installation aérienne, directement enterrée ou en gaine.
l Longueur de câble 100 pieds, 200 pieds, 300 pieds, 500 pieds, 1000 pieds ou personnalisé.
l Hybride (une extrémité avec un connecteur OptiTap, une extrémité avec un connecteur SC standard) disponible avec ou sans poignée de traction.
Spécifications du produit
Construction | Description |
Nombre de fibres | 1 |
Type de fibre | G.657A/G.652D |
Longueur | 20/50/100/150 m (facultatif) |
Gaine extérieure | Matériau : LSZH/TPU/PE |
Type de câble | Câble optique circulaire, câble optique O val, câble de dérivation |
D iamètre du câble | Câble optique circulaire : φ 4,8 mm/ φ 5,0 mm Câble optique |
Température de stockage | -20ºC à +60 ºC |

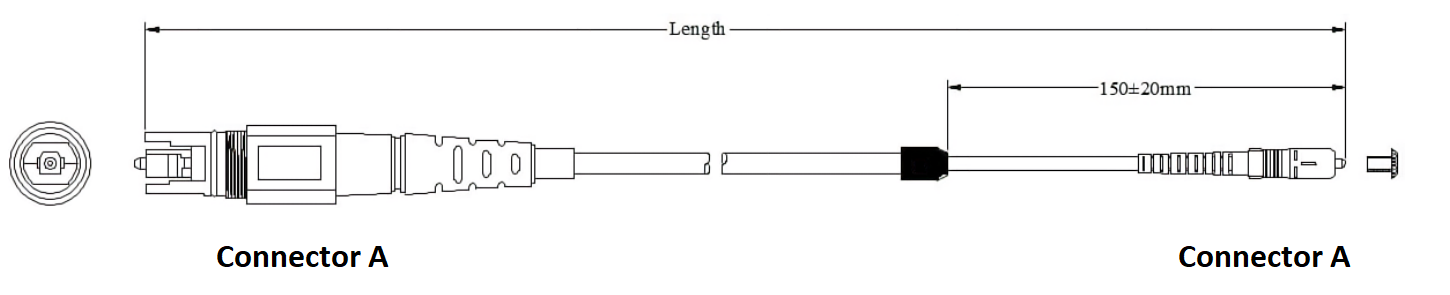

Diagrammes dimensionnels
Spécifications -Connecteur A
Construction | Description |
Réflectance, typique | -65dB |
Perte d'insertion, typique | ≤ 0,15 dB |
Type de connecteur | Connecteur SC/APC OptiTap (connecteur H) |
Spécifications -Connecteur B
Construction | Description |
Réflectance, typique | -65dB |
Perte d'insertion, typique | ≤ 0,15 dB |
Type de connecteur | Connecteur SC / APC (simplex) |
Avantages du produit
lFTTA /FTTH.
lMulti -usage extérieur.
l Pour le raccordement entre le coffret de distribution et le RRH.
l Déploiement dans les applications de tours cellulaires Remote Radio Head.

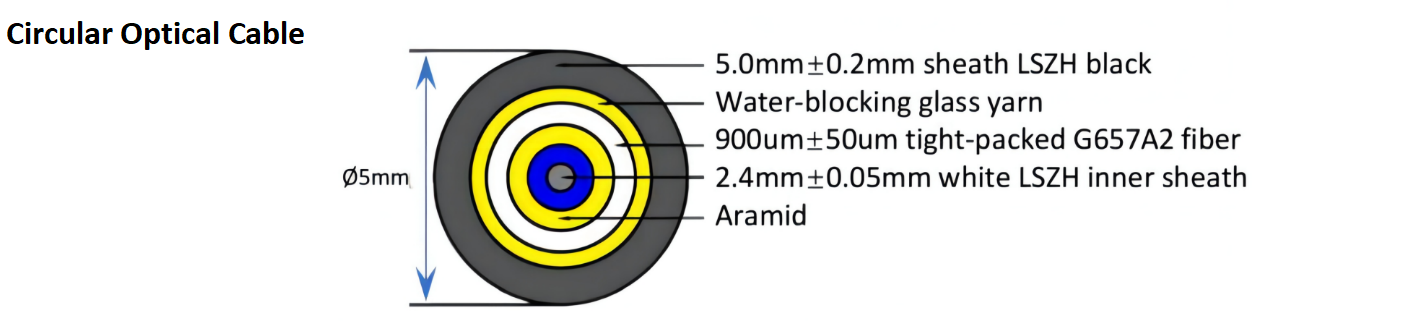

Type de câble
Construction | Description |
Nombre de câbles | 1 |
Diamètre de la gaine | 5.0± 0.2mm |
Résistance à la traction minimale admissible | Court terme : 800 N Long terme |
Charge d' écrasement minimale admissible ( N/100mm) | Court terme : 2000 Long terme : |
Rayon de courbure minimum | Court terme : 20 jours Long terme : 10 |
Température de stockage | -20 ~ +60 ℃ |
Construction | Description |
Nombre de câbles | 1 |
Diamètre de la gaine | (4,0 ± 0,2)x(7,0 ± 0,2)mm |
Résistance à la traction minimale admissible | Court terme : 1350 N Long terme |
Charge d' écrasement minimale admissible ( N/100mm) | Court terme : 2 200 Long terme : 1 |
Rayon de courbure minimum | Court terme : 20 jours Long terme : 10 |
Température de stockage | -20 ~ +60 ℃ |
Construction | Description |
Nombre de câbles | 1 |
Diamètre de la gaine | 2,0*3,0 mm |
Résistance à la traction minimale admissible | Court terme : 800 N Long terme |
Charge d' écrasement minimale admissible ( N/100mm) | Court terme : 1 500 Long terme : |
Rayon de courbure minimum | Court terme : 20 jours Long terme : 10 |
Température de stockage | -20 ~ +60 ℃ |
Construction | Description |
Nombre de câbles | 1 |
Diamètre de la gaine | 2,0*5,0 mm |
Résistance à la traction minimale admissible | Court terme : 1 000 N Long terme : 500 |
Charge d' écrasement minimale admissible ( N/100mm) | Court terme : 2000 Long terme : |
Rayon de courbure minimum | Court terme : 20 jours Long terme : 10 |
Température de stockage | -20 ~ +60 ℃ |
