Parlez du principe de conception des connecteurs de micro-conduits

Connecteur de micro-conduit, en tant qu'accessoire indispensable pour le raccordement du Micro-duct, traverse toute la construction de soufflage d'air. Aujourd'hui, je vais vous montrer comment les ingénieurs combinent les problèmes rencontrés dans la construction réelle pour concevoir des produits afin de produire un produit parfait.

TContexte technique

Le connecteur Micro Duct traditionnel a une structure de fenêtre ouverte. Après avoir été installé sous terre, il est très facile pour la saleté de pénétrer à l’intérieur du produit, affectant ainsi l’étanchéité. Lorsqu'une fuite d'air se produit, il est nécessaire de remplacer le produit par un nouveau, ce qui prend beaucoup de temps et de main d'œuvre. Deuxièmement, la structure de la fenêtre ouverte nécessite d'épaissir l'épaisseur de la paroi du produit, de sorte que le volume du produit est également plus grand et que la demande de matières premières augmente également.

Points saillants de la mise à jour technique

Le réglage de mise à jour est caractérisé en ce que : le corps tubulaire est pourvu d'une rainure annulaire, la face d'extrémité inférieure du manchon tubulaire en plastique est insérée dans l'extrémité du corps, les languettes saillantes sur la paroi externe du manchon en plastique sont insérées et coincé dans la rainure et il y a deux anneaux dans le manchon en plastique. Marche, le bord extérieur d'un circlip en forme d'anneau est pressé sur la marche près de la face d'extrémité inférieure du manchon en plastique, un bouton est inséré dans le manchon en plastique, la languette surélevée sur la paroi extérieure du bouton est pressée sur la marche à proximité de la face d'extrémité supérieure du manchon plastique, la partie inférieure du bouton La face d'extrémité est appuyée sur le circlip ; quand le Micro-conduit est inséré dans le manchon plastique, le Micro-conduit traverse le circlip et la bague intérieure du circlip vient en butée contre la paroi externe du Micro-conduit. Par rapport à la fenêtre ouverte, la fenêtre cachée est adoptée, ce qui réduit l'entrée de saleté dans le produit et améliore considérablement la durée de vie du produit. Sa petite taille est pratique pour une installation en douceur et une utilisation dans des endroits étroits.

Installation

Afin d'expliquer plus clairement le réglage technique, on présentera brièvement ci-après les dessins annexés qui doivent être utilisés dans la description. Bien entendu, les dessins annexés à la description suivante ne sont que les dessins structurels du produit. pour terminer l'installation du produit. (Lien vidéo de l'opération : https://www.youtube.com/watch?v=Maqs-fd_24I)

Figure 1.Détails du produit

La conception astucieuse de la fenêtre encastrée en forme de rainure peut non seulement garantir une résistance suffisante du produit, mais également réduire considérablement le volume du produit. Et aucune aide supplémentaire n'est requise lors de l'installation. L'intérieur du produit utilise une serrure métallique en acier inoxydable. La pression maximale peut atteindre 28 bars, ce qui répond à la situation dans laquelle le gaz haute pression ne tombera pas à travers la connexion. Pour les indicateurs de test détaillés, veuillez vous référer à 'Quels tests de contrôle qualité sont requis pour le connecteur Micro Duct en sortie d'usine'

Fin

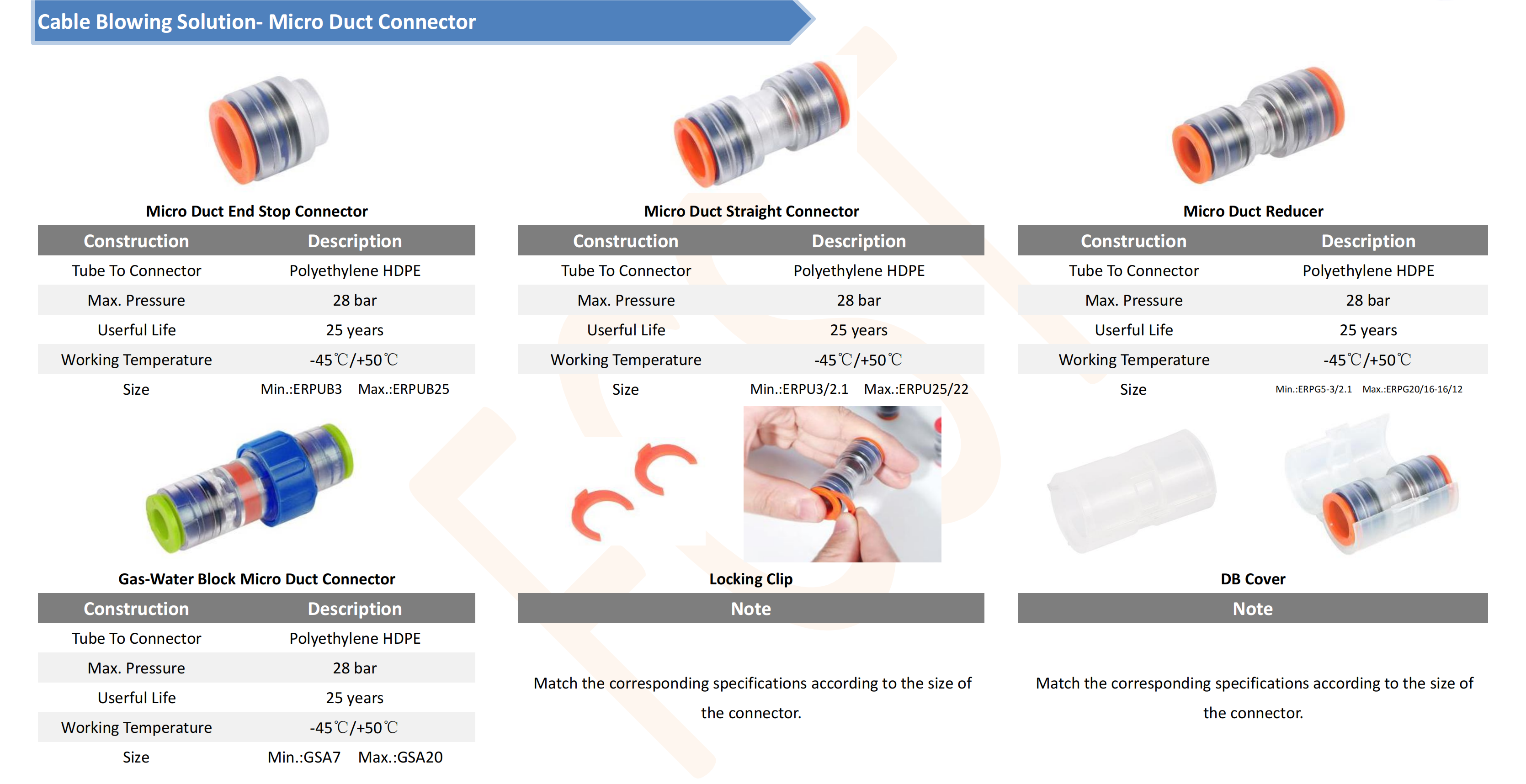

Chiffre 2. Connecteurs de micro-conduit

S'il y a quelque chose que vous ne comprenez pas dans le processus de maintenance quotidienne des connecteurs Micro Duct. Vous pouvez envoyer un e-mail à sales@fcst.com ou contacter Whatsapp No. +8618720624696 pour en savoir plus produit ou plus de détails. Dans l'attente de votre appel.
