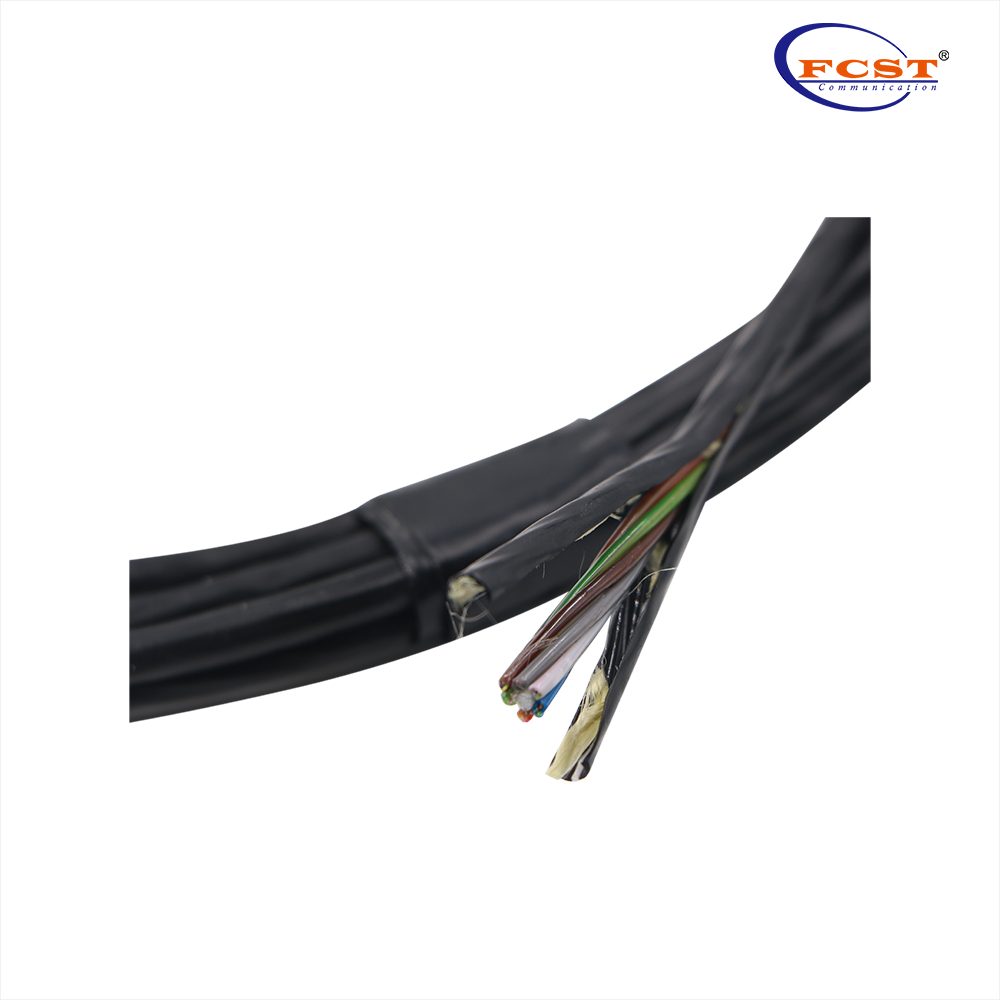

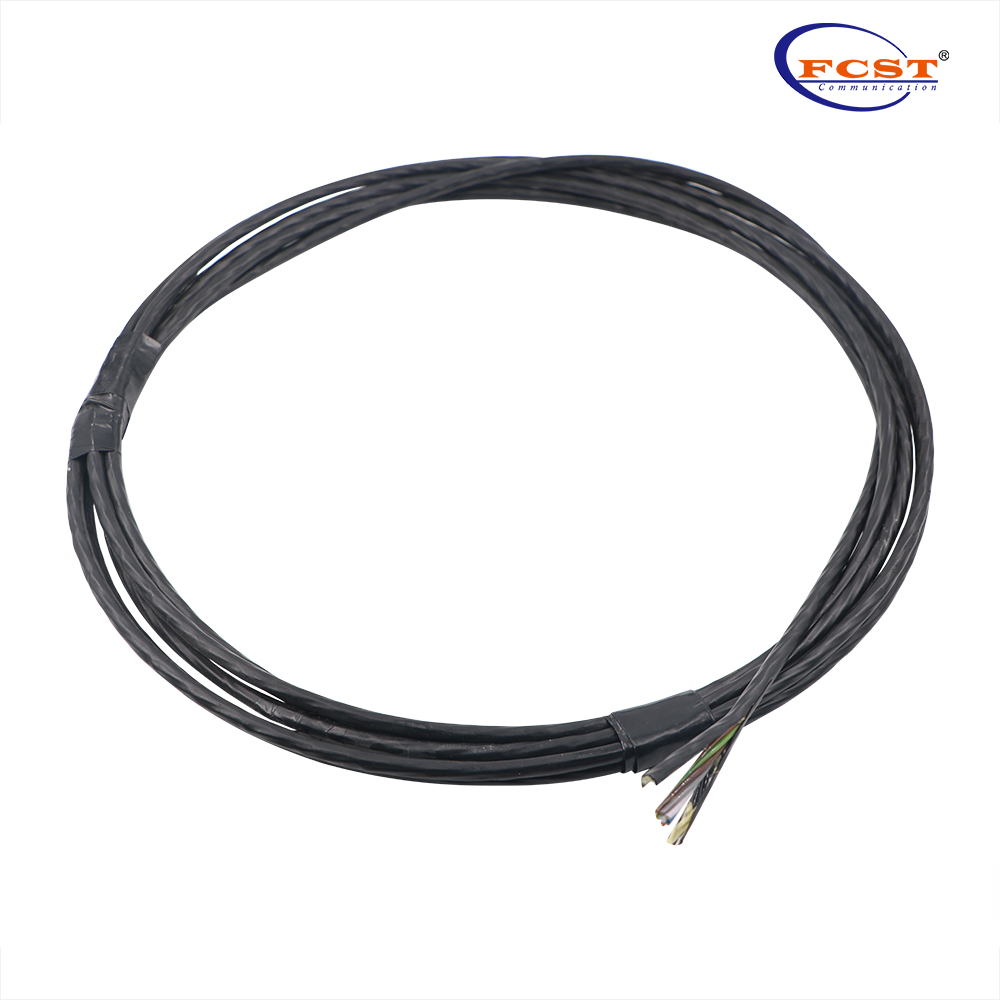

Micro-câble échoué
FCST
Stranded Micro Cable
Présentation du produit
FCST a été consacré au développement et à la production câble en fibres soufflées à l'air Depuis 2003. Jusqu'à présent, nous avons produit divers types de câbles soufflés à l'air, en ce que le microcable soufflé à l'air et le unité de fibres soufflées à l'air sont les principaux produits.
Il est prouvé que FCST SingleMode Micro Cable sont supérieurs aux autres dans plusieurs tests de performances de produit, et les câbles sont loués par tous les clients lors de son installation de soufflage. Jusqu'en 2010, FCST a exporté des microcables vers l'Europe à environ 10000 km et fourni à des clients nationaux près de 1500 km.
Produit Avantages
l Structure de câbles optimale, densité élevée en fibres.
l Équilibre précis de la longueur des fibres, assurez-vous des performances stables.
l Structure l'innovation dans la gaine, améliorant les performances de soufflage.
l Pas de gel dans le noyau du câble pour le blocage de l'eau, le faible carbone et l'environnement.
Normes
Sauf indication contraire dans la présente spécification, toutes les exigences doivent être principalement conformes aux spécifications standard suivantes.
Fibre optique ITU-T G.652D、G657、IEC 60793-2-50
Cable optique IEC 60794-5、IEC 60794-1-2
Indice technique
Type de câble | Câble de calque | |||||||||
Nombre de fibres | 4 | 12 | 24 | 36 | 48 | 60 | 72 | 96 | 144 | |
Nombre Of Lgueule Tube | 1 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 12 | |
Nombre Of Fillustré String | 5 | 5 | 4 | 3 | 2 | 1 | 0 | 0 | 0 | |
Nombre Of Fiber /Tube | 12 | |||||||||
Eau Bverrouillage Méthode | FRP Or pe Garniture | Eau Bloquer le fil | ||||||||
Noyau par câble | Eau Bloquer le fil | |||||||||
Épaisseur OF HDPE Sbruyère | Nominal: 0,50 mm, moyenne: 0,45 mm, minimum: 0,40 mm | |||||||||
Diamètre global | 5.6±0,1 mm | 6.4±0,1 mm | 7.8±0,1 mm | |||||||
Poids | 27 kg / km | 40 kg / km | 55 kg / km | |||||||
Max. Résistance à la traction | 500N | 1000N | 1000N | |||||||
Max. Résistance écrasante | 800N / 100 mm | |||||||||
Min. Pliant Radius-Static | 12 extérieurs Φ | |||||||||
Min. Pliant Radius-dynamique | 20 extérieurs Φ | |||||||||
Atténuation des fibres de câble （mode unique） | 0,35 dB / km max @ 1310 nm 0,22 dB / km max à 1550 nm | |||||||||
Température Range | Stockage -40～ ＋70℃ ； Installation -10～ ＋40℃ ； Opération -40～ ＋70℃ | |||||||||
Câble Srotation Life (Estimer la valeur) | 25 ans | |||||||||
Performance mécanique
Article | Méthode d'essai | Test des résultats | Valeur spécifiée |
Tension Pélaboration | IEC 60794-1-2-E1 | Court terme： Da <0,10 dB, Da réversible； Long terme： Da ≤0,03 dB； | Court terme：voir Index technique à long terme = 0,5 à court terme |
Écraser | IEC 60794-1-2-E3 | Court terme： Da <0,10 dB, Da réversible； Long terme： Da ≤0,03 dB；La gaine externe n'a pas de fissure visible. | Court terme Force d'écrasement = 800 n de long terme Force d'écrasement = 400 N |
Répété Bfin | IEC 60794-1-2-E6 | Après test, Da ≤0,03 dB； La gaine externe n'a pas de fissure visible. | R = 20 extérieurs Φ |
Charge de flexion = 50n | |||
Temps de flexion = 30 | |||
Torsion | IEC 60794-1-2-E7 | Après test, Da ≤0,03 dB； La gaine externe n'a pas de fissure visible. | Angle de torsion =±180º |
Charge de torsion = 50n | |||
Times de torsion = 10 | |||
Câble Bfin | IEC 60794-1-2-E11A | Après test, la fibre optique peut’Il ne sois pas brisé； La gaine externe n'a pas de fissure visible. | R = 20 extérieurs Φ 10 turn Cycles temps = 5 |
Tous les tests optiques se sont déroulés à 1550 nm | |||
Performance de soufflage
Outil de soufflage | Longueur de soufflage typique | ||
Plumettaz：PR-140, minijet-400 etc. Pression d'air: 15 bar | Nombre de fibres | Type de conduit 8.0 / 10,0 mm | Type de conduit 10.0 / 12.0 mm |
12～72 fibres | ≥1800m | ≥2300m | |
96 fibres | ≥1800m | ≥2300m | |
144 fibres | / | ≥1200m | |
Performance de l'environnement
Article | Méthode d'essai | Test des résultats |
Température Cycling | IEC 60794-1-2-F1 | Atténuation supplémentaire autorisée (1550 nm) |
G.652D / G657 | ||
a ≤0,05 dB / km, Dun réversible； | ||
Eau Pénulgation | IEC 60794-1-2-F5B | Colonne d'eau: 1m, câble 3M, période: 24 heures pas de fuite d'eau à travers l'extrémité ouverte du câble |
Remplissage Ctalonner Ffaible | IEC 60794-1-2-E14 | 70℃ ，Période: 24 heures Aucun flux composé du câble |
Couleurs des fibres
NON. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Couleur | Bleu | Orange | Vert | Brun | Gris | Blanc | Red | Noir | Jaune | Violet | Rose | Aqua |
Couleurs de tube en vrac (Les couleurs de tube en vrac peuvent être déterminées par l'exigence du client)
NON. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Couleur | Bleu | Orange | Vert | Brun | Gris | Blanc | Red | Noir | Jaune | Violet | Rose | Aqua |
12～72 Fibres: 1～6 couleurs, 96 fibres: 1～8 couleurs, 144 fibres: 1～12 couleurs.
Couleurs de cordes remplies
Toutes les chaînes de remplissage ne sont pas colorées. (naturel).
Noyau par câble
SZ Stranding.
Couleur de gaine
Noir.
Marquage de la gaine
La gaine externe est marquée dans des intervalles de 1 mètre comme suit: Nombre ABC FCST et type de fibres de fibres par tube × nombre de tubes [mm-yyy] = marquage de longueur en mètre =
Exemple: FCST ABC 48 G652D 12 × 4 [04- 2014] = 6888m =

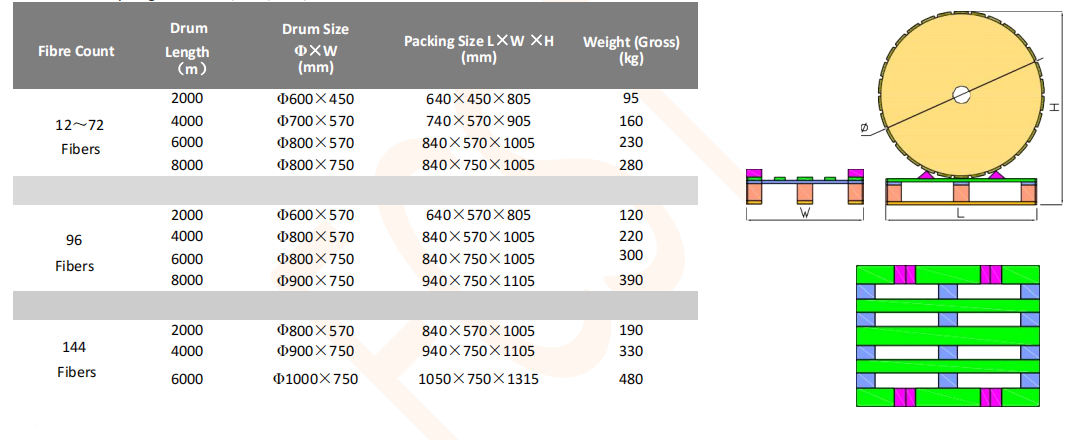

Durée de livraison
Les longueurs de livraison standard sont de 2 km, 4 km, 6 km, 8 km avec une tolérance de -1%～+ 3%.
Emballage
Tambour en bois ou contreplaqué avec protection.
