Câble soufflé Super Mini Uni-Tube
FCST
Super Mini Uni-tube Blown Cable

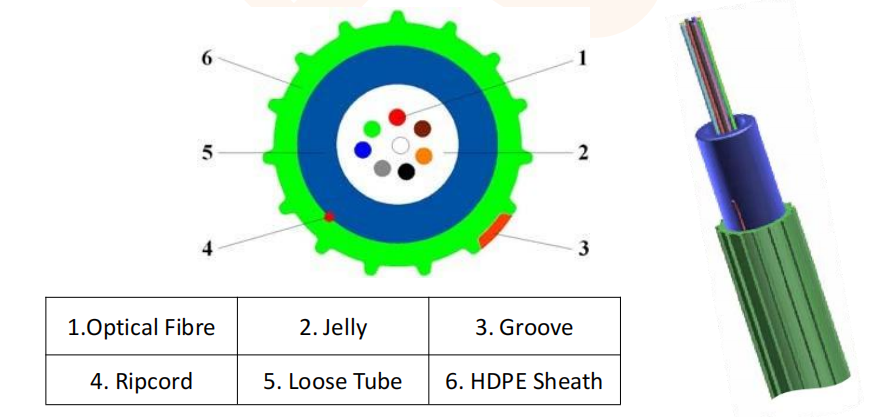

Présentation du produit
FCST a été consacré au développement et à la production câble en fibres soufflées à l'air Depuis 2003. Jusqu'à présent, nous avons produit divers types de câbles soufflés par l'air, en ce que, le microcable à air et le unité de fibres soufflées à l'air sont les principaux produits.
Il est prouvé que FCST Les produits sont supérieurs aux autres dans plusieurs tests de performances de produit, et les câbles sont loués par tous les clients lors de son installation de soufflage. Jusqu'en 2010, FCST a exporté des microcables vers l'Europe à environ 10000 km et fourni à des clients nationaux près de 1500 km.
Produit Avantages
l Structure l'innovation dans la gaine, améliorant les performances de soufflage.
l Contrôle de technique particulier, empêchez la forme de la gaine de se baiser lors de l'installation.
l Équilibre précis de la longueur des fibres, performances mécaniques stables et température.
l Tube en vrac de matériau complexe spécial, réduisez le rétrécissement du tube à la température froide.
Normes
Sauf indication contraire dans la présente spécification, toutes les exigences doivent être principalement conformes aux spécifications standard suivantes.
Fibre optique… ..ITU-T G.652D、G657、IEC 60793-2-50
Câble optique… .IEC 60794-5、IEC 60794-1-2
Type de câble | Gcyfxty－Xb1.3（Diamètre de câble MTE +） | |||
MTE2.0 | MTE2.3 | MTE2.5 | MTE2.8 | |
Nombre de fibres | 2～4 | 6～12 | 2～12 | 14～24 |
Épaisseur de la gaine HDPE | Valeur nominale：0,20 mm, valeur moyenne：0,15 mm | |||
Diamètre global nominal | 2.0±0,1 mm | 2.3±0,1 mm | 2.5±0,1 mm | 2.8±0,1 mm |
Poids | 4,0 kg / km | 5,0 kg / km | 6,0 kg / km | 7,0 kg / km |
Fibre de câble Atténuation （mode unique） | 0,35 dB / km max à 1310 nm 0,22 dB / km max à 1550 nm | |||
Max. Résistance à la traction | 40N | 50n | 60N | 60N |
Max. Force d'écrasement | 600N / 100 mm | |||
Min. Rayon de flexion -statique / dynamique | 10/20 extérieur Φ | |||
Température | Stockage -30～ ＋50℃ ；Installation-10～ ＋40℃ ；Opération-20～ ＋50℃ | |||
Durée de vie du câble (Estimer la valeur) | 25 ans | |||
Performance de soufflage
Outil de soufflage | Longueur de soufflage typique | ||
Plumettaz：PR-140, minijet-400 etc. Pression d'air: 13BAR | Les fibres comptent | Type de conduit 3,5 / 5,0 mm | Type de conduit 5,5 / 7,0 mm |
2～12 fibres | 800m | 1500m | |
14～24 fibres | 500m | 1500m | |
Mécanicien Pélaboration
Article | Méthode d'essai | Test des résultats | Valeur spécifiée | |
Performance de tension | IEC 60794-1-2-E1 | Souche de fibre optique | Atténuation supplémentaire | Max. Résistance à la traction = tension à court terme autorisé ≈2×(Autorisation à long terme Tension) |
Court terme：≤0.3％ Long terme：≤0.1％ | Court terme: DA <0,1 dB, Dun réversible； Long terme: Da ≤0,03 dB | |||
Écraser | IEC 60794-1-2-E3 | Court terme： DA <0,10 dB, Dun réversible； Long terme： Da ≤0,03 dB； La gaine externe n'a pas de fissure visible. | Court terme Force d'écrasement = 600 n à long terme Force d'écrasement = 300 N | |
Flexion répétée | IEC 60794-1-2-E6 | Après test, Da ≤0,03 dB； La gaine externe n'a pas de fissure visible. | R = 20 extérieurs Φ | |
Charge de flexion = 15n | ||||
Temps de flexion = 25 | ||||
Torsion | IEC 60794-1-2-E7 | Après test, Da ≤0,03 dB； La gaine externe n'a pas de fissure visible. | Angle de torsion =±180º | |
Charge de torsion = 15n | ||||
Times de torsion = 5 | ||||
Pliage du câble | IEC 60794-1-2-E11A | Après test, la fibre optique peut’Il ne sois pas brisé； La gaine externe n'a pas de fissure visible. | R = 20 extérieurs Φ 10 turn Cycles temps = 5 | |
Tous les tests optiques se sont déroulés à 1550 nm | ||||
Performance de l'environnement
Article | Méthode d'essai | Test des résultats | ||
Cycle de température | IEC 60794-1-2-F1 | Atténuation supplémentaire autorisée (1550 nm) | ||
G.652B | G.652d | G.657 | ||
Da ≤0,10 dB / km, Da réversible； | ||||
Pénétration de l'eau | IEC 60794-1-2-F5B | Colonne d'eau: 1m, câble 3M, période: 24 heures pas de fuite d'eau à travers l'extrémité ouverte du câble | ||
Débit composé de remplissage | IEC 60794-1-2-E14 | 70℃ ，Période: 24 heures au flux composé du câble | ||

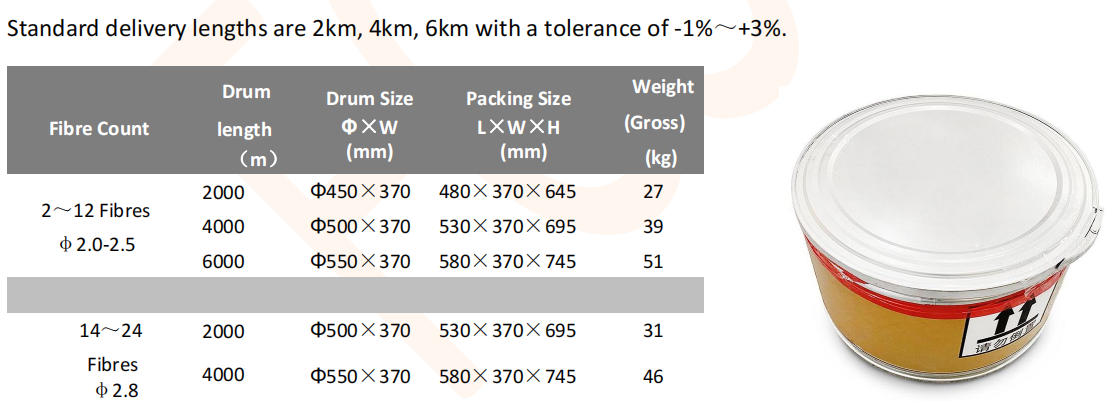

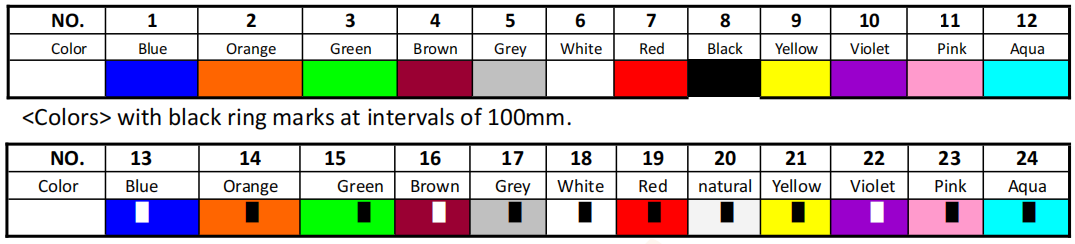

Couleurs des fibres
Couleur de gaine
Vert
Marquage de la gaine
La gaine externe est marquée à des intervalles de 1 mètre comme suit:
FCST ABC Mini Nombre et type de diamètre de câble MTE en fibre [MM-YYYY] = Longueur Marquage en mètre =
Exemple: FCST ABC Mini 24 G652D MTE2.8 [04- 2014] = 1888m =
