Nombre Parcourir:7445 auteur:Curry publier Temps: 2021-11-05 origine:www.fcst.com
La fermeture à fibre optique , également connue sous le nom de fermeture d'épissure de fibre optique, est un dispositif utilisé pour fournir de l'espace et une protection aux câbles à fibre optique épissés ensemble. Le boîtier pour fibre optique connecte et stocke les fibres optiques en toute sécurité, soit dans l'usine extérieure, soit dans les bâtiments intérieurs. Il peut assurer la protection du joint de fibre et des câbles de fibre car ils ont une excellente résistance mécanique et une coque extérieure solide, ce qui garantit que les joints ne sont pas endommagés par un environnement hostile.
Quels que soient la taille, les types et la configuration de votre réseau, la protection de la connectivité est ce qui compte. Selon les différentes applications, il existe différents types de fermetures à fibre optique sur le marché parmi lesquelles les utilisateurs peuvent choisir et les aider à protéger leurs réseaux.
La fermeture en fibre de type horizontal ressemble à un boîtier plat ou cylindrique. Ce type de fermeture d'épissure de fibre est le plus couramment utilisé dans les antennes montées ou enterrées sous terre. Le boîtier de fermeture pour fibre optique de type horizontal contient généralement un ou plusieurs plateaux d'épissure de fibre pour fournir de l'espace et une protection aux épissures de fibre optique. Les plateaux d'épissure de fibres utilisés dans différentes fermetures d'épissures de fibres optiques peuvent avoir des conceptions et des nombres de fibres différents. Le nombre courant de fibres dans les fermetures d'épissure de fibres plates est de 12 et 24 fibres.
Les fermetures d'épissure de fibre optique horizontales sont conçues pour être étanches à l'eau et à la poussière. Ils ont une bonne adaptabilité et une bonne résistance à la compression, car ils sont généralement fabriqués à partir de plastique de construction à haute résistance. Si elles sont fixées à un poteau ou suspendues à un câblage, ces fermetures d'épissure de fibre doivent être maintenues fermement en place pour éviter les dommages causés par les intempéries et le vent.
L'image suivante montre une fermeture d'épissure de fibre optique à 48 cœurs . Il dispose de deux ports d'entrée et de deux ports de sortie offrant de l'espace pour 48 les épissures de fibres. Il y a quatre 12plateaux d'épissure de fibre standard empilés ensemble à l'intérieur de la fermeture d'épissure de fibre optique.

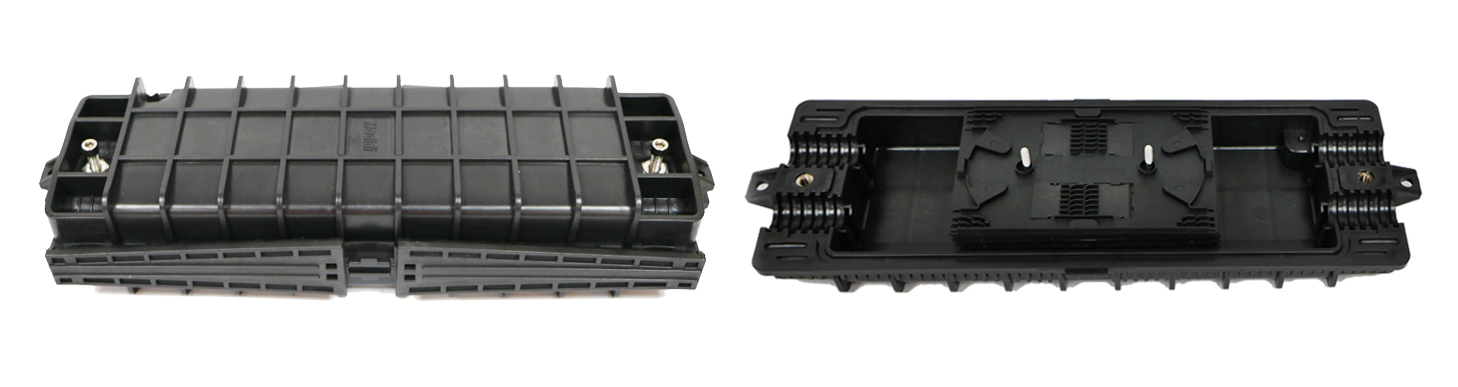

Figure 1 : Fermeture d'épissure de fibre optique FCST01105 (type en ligne)
Fermeture à fibre optique de type vertical
La fermeture verticale de fibre optique ressemble à un dôme, c'est pourquoi elle est également appelée fermeture d'épissure de fibre optique à dôme ou fermeture de dôme à fibre. La forme du dôme permet de l'enterrer facilement dans de nombreuses applications, bien qu'il puisse également être utilisé en surface.
En raison de la demande croissante des réseaux, il existe une large gamme de modèles et de configurations de boîtiers d'épissure de fibre optique verticale. Des versions haute capacité et des variations du nombre de plateaux d'épissure sont également disponibles sur le marché pour répondre aux besoins complexes des réseaux de fibre optique d'aujourd'hui. Le nombre de ports d'entrée/sortie du boîtier à fibre optique du dôme varie également en fonction des besoins de l'application. La fermeture d'épissure de fibre optique en dôme nécessite des joints de haut niveau et une technologie d'étanchéité, en raison de ses applications souterraines. En outre, il est également important d’empêcher les insectes et la saleté d’entrer dans les fermetures souterraines.
Ce qui suit montre une fermeture d'épissure de type vertical qui comporte cinq entrées fournissant jusqu'à 144 des épissures de fibres optiques dans 24des plateaux d'épissure à deux fibres. Différent de celui ci-dessus, le plateau d'épissure de fibre interne convient ici à la conception verticale de la fermeture d'épissure de fibre.
Figure 2 : FCST012105 Fermeture d'épissure de fibre optique (type dôme, mécanique)
La structure du réseau optique est souvent complexe, en particulier la partie accès optique a des exigences uniques pour bien fonctionner. Un FOSC fiable éliminera de nombreux problèmes inutiles. Par exemple, pour le système de distribution de réseau, une fermeture optique durable et durable peut éviter des contrôles fréquents de la partie liaison d'accès. Et à mesure que le réseau atteint l’étape de distribution et dépose les lignes, une fermeture d’épissure permettant d’ajouter plus de connexions sera formidable. Les facteurs suivants vous aideront à choisir les bonnes fermetures d'épissure de fibre optique et à protéger la fibre optique de votre réseau.
Une bonne fermeture à fibre optique doit être capable d'accepter n'importe quel câble à fibre optique comme spécifié dans le document d'appel d'offres. Il est donc essentiel de déterminer la compatibilité des câbles avant de sélectionner le bon type de fermeture. La conception de la fermeture d'épissure de fibre optique change en fonction des domaines d'application. Par conséquent, une fermeture d’épissure de fibre optique pour antenne aura une conception différente de celle utilisée pour l’application souterraine.
Le port de câble est également connu sous le nom de capacité d'entrée de câble. Le nombre de ports dans un boîtier à fibre optique reflète sa capacité à gérer le nombre de câbles. La capacité d'entrée de câble d'une fermeture d'épissure de fibre optique fait référence au nombre de ports disponibles pour terminer le câble à l'intérieur de la fermeture. Le nombre de ports fournis dans un boîtier dépend de facteurs tels que la capacité du réseau et le nombre de câbles utilisés dans le réseau. Habituellement, pour tenter de réduire la taille physique des boîtiers haute capacité, des ports plus petits doivent être utilisés pour les câbles de dérivation et les câbles de dérivation.
Avant de choisir le type de fermeture d'épissure, le système de terminaison de câble doit être conçu pour fournir une résistance mécanique suffisante entre le câble et la fermeture pour garantir ses performances tout au long de sa durée de vie. Les matériaux utilisés pour les fermetures d'épissures de fibres optiques doivent également être capables de minimiser ou d'annuler les effets du mouvement relatif entre les composants du câble, car les matériaux utilisés dans les fibres optiques sont faciles à dilater et à contracter thermiquement.
Les plateaux d'épissure à l'intérieur du boîtier d'épissure de fibre optique ne peuvent pas contenir suffisamment de câbles si ceux-ci ne sont pas épissés correctement. Habituellement, les rubans ou les épissures mécaniques ont une taille plus grande, ce qui peut entraîner une perte de capacité des plateaux de fermeture. Une configuration appropriée des épissures peut éviter les problèmes d’installation et contribuer à améliorer les performances. Par conséquent, les types d’épissures doivent être pris en compte lors du choix d’une fermeture d’épissure de fibre.
Une mise à la terre et une mise à la terre appropriées des éléments conducteurs du réseau optique doivent être assurées pour le déploiement et l'exploitation en toute sécurité du réseau.
Les fermetures aériennes en fibre optique peuvent devoir être accrochées au fil messager en fonction de la configuration du réseau. Ou ils peuvent être attachés au poteau. Dans les deux cas, du matériel supplémentaire est requis en plus des fermetures. Le matériel ou les accessoires à fixer et à sécuriser doivent pouvoir résister à l'usure ainsi qu'aux contraintes environnementales.
Il est important de conserver un faible rayon de courbure dans les installations de câbles à fibres optiques. Les performances de la liaison peuvent être affectées si ce facteur est ignoré. Une fermeture à fibre optique capable de bien supporter la gestion des câbles doit être prise en compte lors du choix. Et les fermetures d'épissure qui permettent une installation facile peuvent éliminer les contraintes excessives ou les dommages lors de la manipulation.
