2 voies 18-14 mm avec gaine extérieure PEM de tube HDPE de 1,8 mm
FCST

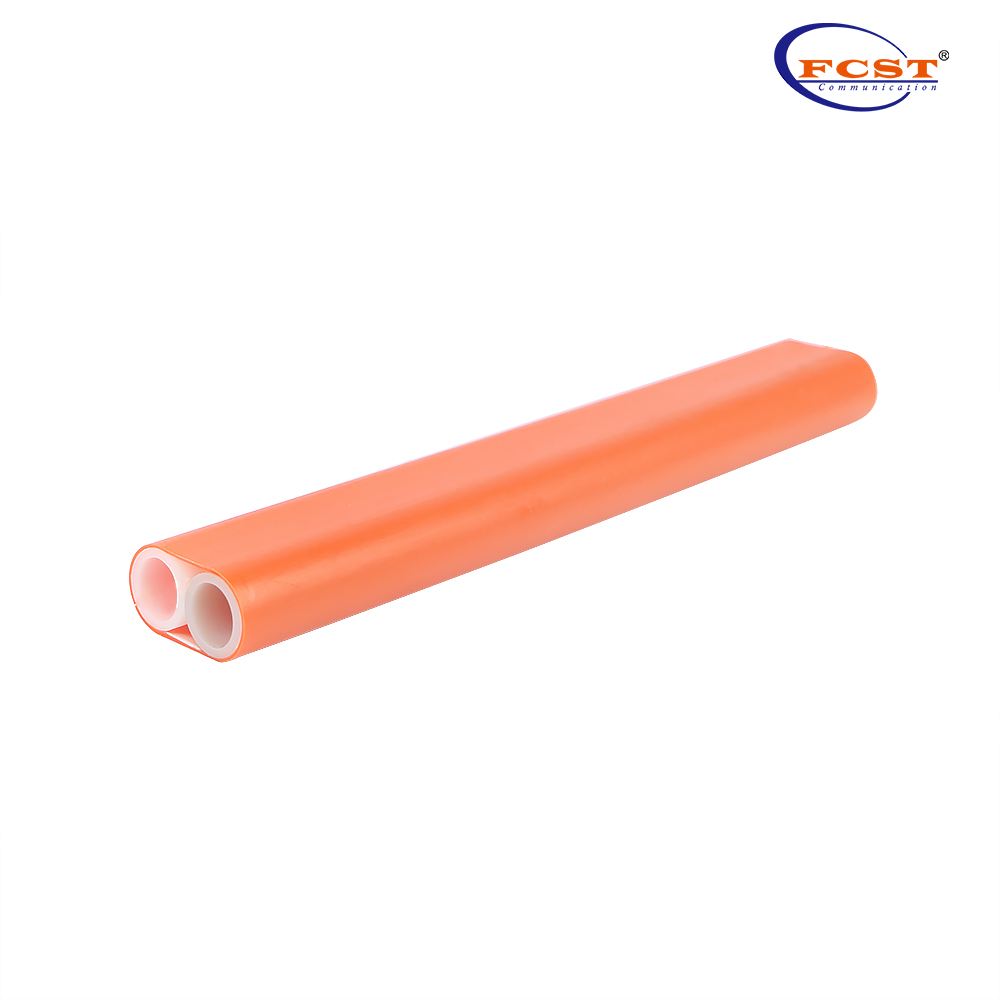

2-Ways 18-14mm With PE Outer Sheath 1.8mm HDPE Tube Bundle
Description générale
Le produit est composé de 2 façons de micro-conduits intérieurs 18/14 mm, avec de faibles performances de frottement. La gaine externe est un matériau HDPE avec un plus mince gaine colorée, ce qui rend le produit adapté à l'enterrement direct.
Matières premières
Caractéristique | Méthode d'essai | Critères d'acceptation | |
1 | Bundles est fabriqué avec un HDPE 100% vierge | ||
2 | Indice de flux de fonte | ASTM D1238 190 ° C à 2,16 kg de charge | ≤ 0,40 g / 10 minutes |
3 | Densité | ASTM D792 | 0.940~0,958 g / cm3 |
4 | Résistance aux fissures de contrainte environnementale (F50) | ISO 4599 | Min. 96h |
Micro-canal intérieur
Dimension
Diamètre extérieur (mm) | Épaisseur de Wal (mm) | Diamètre intérieur (mm) | Pression | |||
Nominal | Tolérance | Nominal | Tolérance | Min. | (bar) | |
18/14 mm | 18.0 | ±0.15 | 2.0 | ±0.15 | 13.8 | 25 |
Marquage
Le marquage des micro-conduits intérieure comprend les informations suivantes et répétés tous les mètres:
l Spec de produit.
l Numéro de bobine.
l Date de fabrication.
l Marquage de longueur (par exemple = 1234 m).
l D'autres marquages sont disponibles sur les demandes des clients.
Performance mécanique - micro-conduit intérieur 18/14 mm
Articles | Normes | Méthode d'essai | Perfomance |
Déclaration de diamètre intérieur | IEC 60794-5-10 Annex e | Pression: 12 Barmax. Taille de la sphère: 85% du nom. IDENTIFIANT
| Pcul à travers le micro-canal |
TStrength | IEC 60794-5-10 & 20 | Taux d'extension: 100 mm / min | ≥ 1800n |
Élongation | IEC 60794-5-10 & 20 | Taux d'extension: 100 mm / min | ≥ 500% |
Cse précipiter | IEC 60794-5-10 & 20 | Longueur de l'échantillon: 250 mm Charger: 1000N Durée de max. charger: 1 minute Le temps de récupération: 1 heure | À l'examen visuel, il n'y a aucun dommage au micro-canal et le test de dégagement du diamètre intérieur peut être passé. |
Impact | IEC 60794-5-10 & 20 | StrRayon de surface iking: 20 mm IMPACT Energy: 1,5 J Le temps de récupération: 1 heure | À l'examen visuel, il n'y a aucun dommage au micro-canal et le test de dégagement du diamètre intérieur peut être passé. |
Kencre | IEC 60794-5-10 & 20 | - | ≤12x diamètre extérieur |
Min. Brayon de fin | IEC 60794-5-10 & 20 | NUmber of Turns: 5 NUmber of Cycles: 1 MDiamètre Andrel: 20x diamètre extérieur | À l'examen visuel, il n'y a aucun dommage au micro-canal et le test de dégagement du diamètre intérieur peut être passé. |
Friction | FCST | MDiamètre Andrel: 750 mm CDiamètre capable: 2,8 mm LOAD: 5,0 kg
Tle conduit de l'échantillon est sécurisé avec 450° Enrouler autour du mandrin. Un poids de 5,0 kg doit être tiré à 500 mm / min et un voyage de 200 mm. | ≤0.1 |
Tube Bsel
Configuration et dimension
Diamètre extérieur (mm) | Épaisseur de Wal (mm) | ||
Nominal | Nominal | Tolérance | |
Tbundle ube | 39.6 * 21.6 | 1.8 | ± 0.2 |
Performance mécanique
Articles | Normes | Méthode d'essai | Perfomance |
Déclaration de diamètre intérieur | IEC 60794-5-10 Annex e | Pression: 12 Barmax. Taille de la sphère: 85% du nom. IDENTIFIANT
| Pcul à travers le micro-conduit interne |
TSontsile Esile à rendement (revêtement) | IEC 60794-5-10 & 20 | Taux d'extension: 100 mm / min | ≥ 21,0 MPA |
Élongation (Revêtement) | IEC 60794-5-10 & 20 | Taux d'extension: 100 mm / min | ≥ 500% |
Cse précipiter | IEC 60794-5-10 & 20 | Longueur de l'échantillon: 250 mm Charger: 2000 Durée de max. charger: 1 minute Le temps de récupération: 1 heure | À l'examen visuel, il n'y a aucun dommage au faisceau de tube et le test de dégagement du diamètre intérieur peut être passé. |
Impact | IEC 60794-5-10 & 20 | StrRayon de surface iking: 200 mm IMPACT Energy: 5.0 J Le temps de récupération: 1 heure | À l'examen visuel, il n'y a aucun dommage au faisceau de tube et le test de dégagement du diamètre intérieur peut être passé. |
Min. Brayon de fin | IEC 60794-5-10 & 20 | NUmber of Turns: 3 NUmber of Cycles: 1 MDiamètre Andrel: Diamètre extérieur 24x | À l'examen visuel, il n'y a aucun dommage au micro-canal et le test de dégagement du diamètre intérieur peut être passé. |
Emballage
FCST Le faisceau de tube est livré sur du tambour en fer. Les tambours protégés par du papier plastique noir et les deux extrémités du faisceau sont scellés avec un capuchon d'extrémité pour s'assurer que le micro-conduit intérieur ne sera pas affecté par l'eau et la poussière.
Remarques
Les packages complétés du micro-conduit HDPE sur le tambour peuvent être stockés en plein air max. 6 mois après la date de production.
Température de stockage: -40 ° C ~ + 70 ° C
Température d'installation: -30 ° C ~ + 50 ° C
Température de fonctionnement: -40 ° C ~ + 70 ° C
