Top 10 des facteurs qui affectent la distance de soufflage

Alors que les déploiements de fibre optique vers le x (FTTx) s'accélèrent dans le monde entier, le soufflage de câbles (ou jet) reste la référence en matière d'installations de microconduits souterrains rapides, à faible dommage et à haut rendement. Cependant, la distance de soufflage n’est pas déterminée uniquement par la pression atmosphérique. C'est le résultat d'une synergie au niveau du système entre la géométrie des conduits, la lubrification, l'intégrité des connecteurs, la conception des fermetures et les conditions environnementales.

En tirant parti de l'écosystème complet d'installations souterraines de FCST, y compris le lubrifiant FBL1000 , les connecteurs droits ERPU, les chambres de regard TH-SMC05, les faisceaux de tubes en PEHD, les fermetures de distribution de type Y FCST16311 , etc., nous décomposons les 10 principaux facteurs qui affectent la distance de soufflage et partageons des stratégies d'optimisation concrètes éprouvées lors des déploiements sur le terrain.

1. Coefficient de friction (μ) : le déterminant

La variable la plus importante est le coefficient de frottement entre la gaine du câble et la paroi du conduit. Même des réductions mineures de µ augmentent de manière exponentielle la distance de soufflage.

✅ Optimisation :

Utilisez le lubrifiant de soufflage de câbles FBL1000 : un lubrifiant concentré, non corrosif à séchage rapide qui forme un film durable à faible friction. Les tests sur le terrain confirment une augmentation de plus de 30 % de la distance et de la vitesse de soufflage.

► Conseil de pro : pour un microduc de 14/10 mm, seulement 13,36 ml par 100 m (voir tableau 1) sont suffisants : une surlubrification augmente la traînée.

ID du microduc (mm)	Lubrifiant requis / 100m
12	23,38 ml
10	16,70 ml
8	13,36 ml
5	10,02 ml

Tableau 1 : Directive posologique pour FBL1000

2. Qualité et géométrie de la surface intérieure des conduits

La douceur, l’ovalité et une identification cohérente sont essentielles. Les surfaces intérieures nervurées (comme les conduits HDPE 14/10 mm du FCST) améliorent le flux d'air, mais uniquement si l'ovalité est ≤ 5 % (conformément aux normes ISO/IEC).

✅ Optimisation :

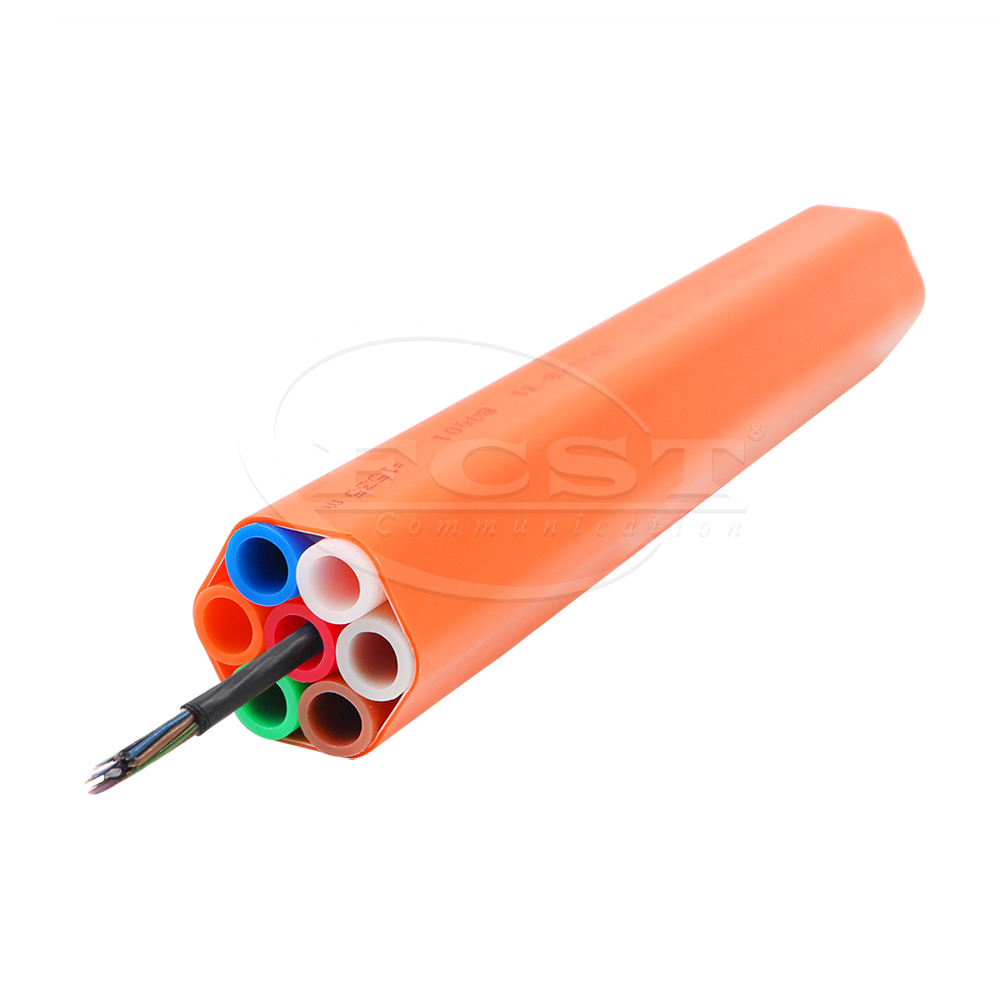

Le faisceau de tubes HDPE 7 voies 14/10 mm de FCST est co-extrudé avec des tolérances de précision :

·Dégagement ID vérifié via un test de bille d'acier de 8,5 mm

·Ovalité ≤3,2% (bien en dessous de 5% max)

·Coefficient de frottement ≤0,1

3. Fuite d’air du connecteur et perturbation du débit

Chaque connecteur est un point de chute de pression potentiel. Des joints mal scellés ou mal alignés créent des turbulences et des pertes de pression, réduisant ainsi la poussée efficace.

✅ Optimisation :

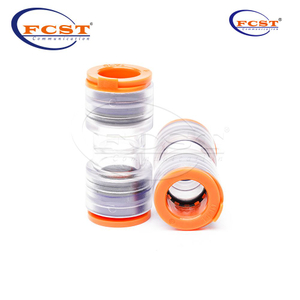

Caractéristiques des connecteurs droits FCST-ERPU :

✔ Bagues d'étanchéité classées IP68 (EPDM)

✔ Corps en PC cristallin pour une inspection visuelle

✔ Assemblage enfichable sans outil avec une force d'insertion ≤50N (≤12 mm)

✔ Certifié EN 50411-2-8 pour la rétention haute pression (pression d'éclatement de 25 bars, fonctionnement de 20 bars)

Les données de terrain montrent que les connecteurs ERPU maintiennent une continuité du flux d'air > 98 % par rapport aux raccords traditionnels.

4. Rayon de courbure et tracé de l'itinéraire

Chaque virage introduit une traînée. Un seul virage à 90° à min. Le rayon (par exemple, 820 mm pour un faisceau à 7 voies) peut réduire la distance de 15 à 25 %.

✅ Optimisation :

·Concevoir des itinéraires en utilisant max. rayon de courbure (≥12× conduit OD)

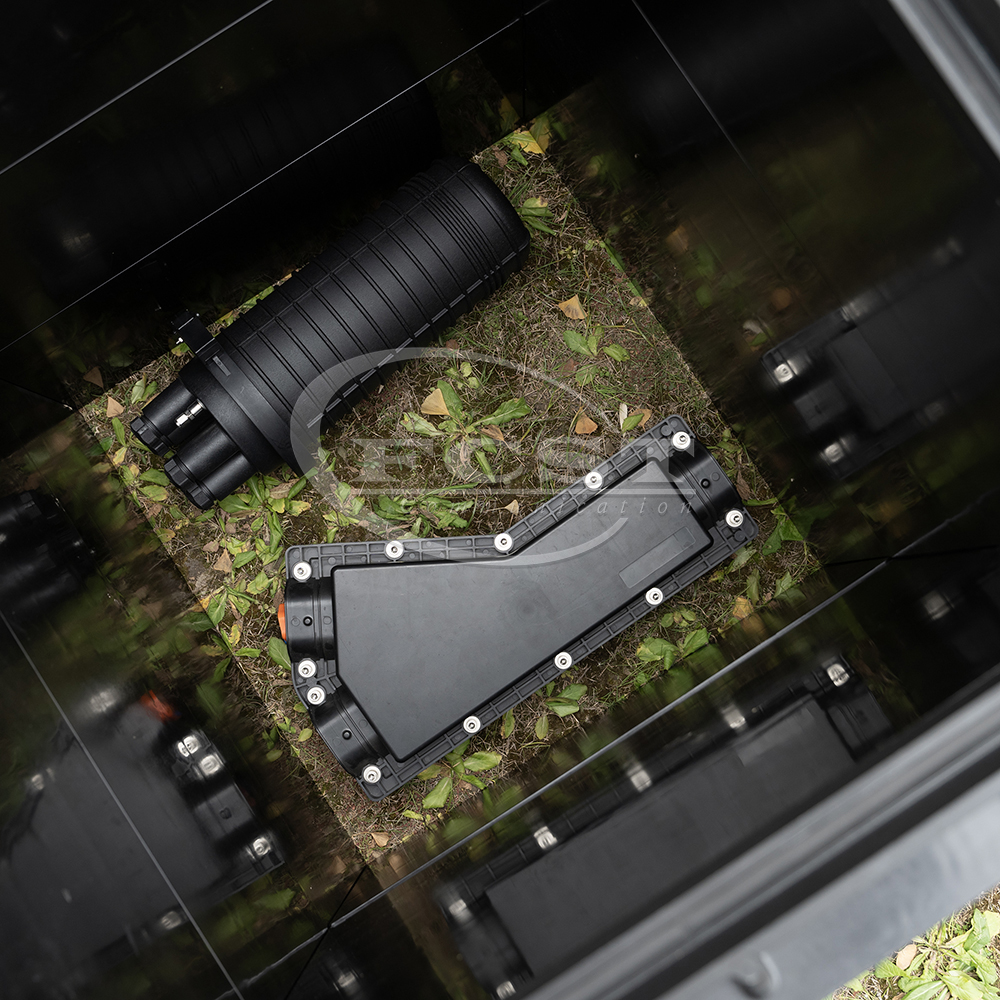

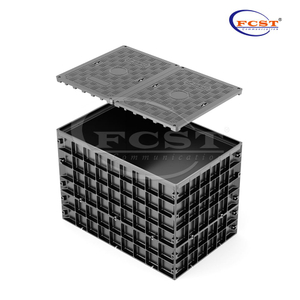

·Installez les chambres de regard TH-SMC05 aux jonctions critiques : leur profondeur modulaire (1 à 5 couches) permet une transition de câble en douceur avec des supports de câbles internes (en option-3) pour minimiser les virages serrés.

·Utilisez les fermetures de type Y FCST16311 pour les points de branchement : la rentrée sans outil préserve la géométrie de l'itinéraire au fil du temps.

5. Pression atmosphérique et stabilité du volume

Le soufflage repose sur un débit d’air constant et non sur une pression maximale. Les compresseurs doivent fournir un débit constant ≥16 bar, avec un minimum de pulsations.

✅ Optimisation :

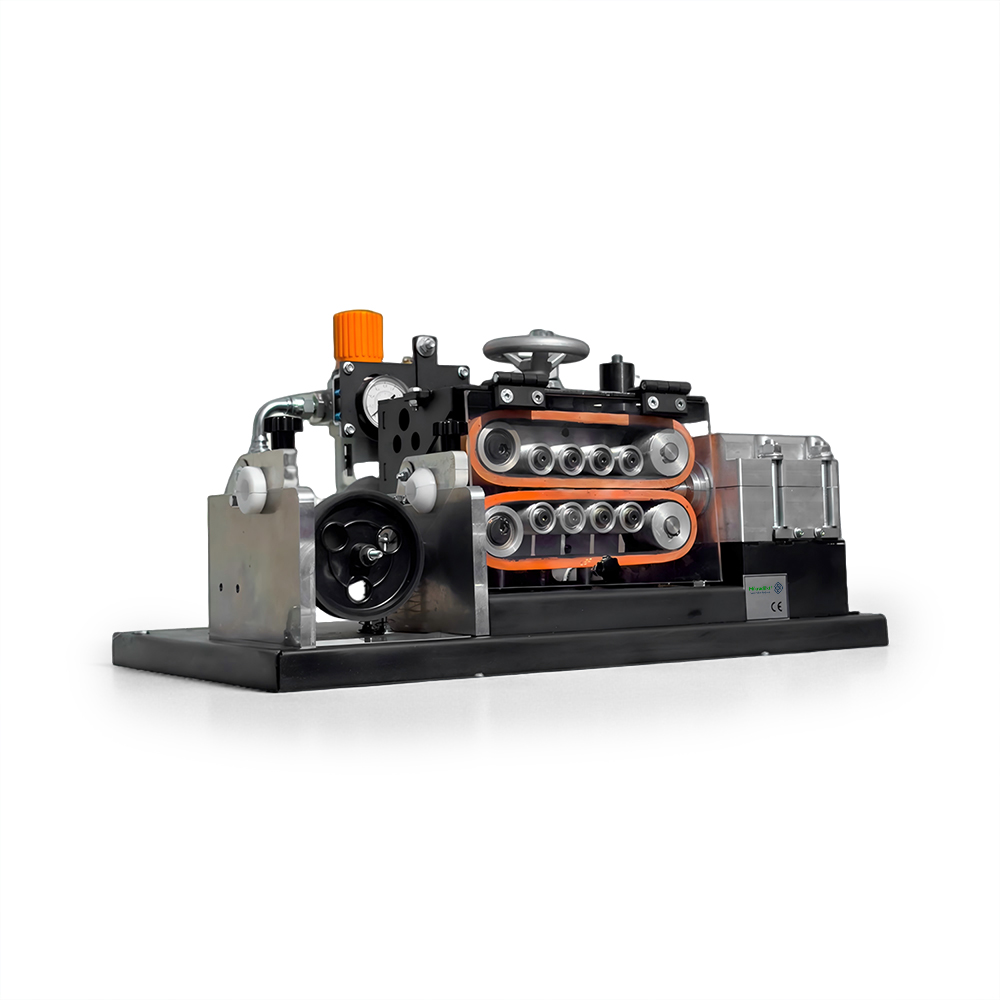

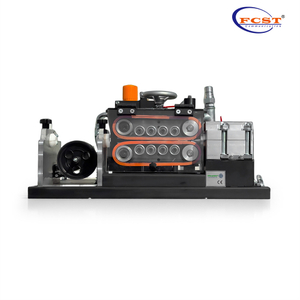

Associez-le aux FCST machines de soufflage de fibre dotées d'un contrôle de pression en boucle fermée et d'un réglage automatique de la poussée en fonction d'un retour en temps réel.

6. Taux de remplissage câble-conduit

Le taux de remplissage idéal est de 35 à 50 %. Trop lâche → mouvement du câble instable ; trop serré → friction accrue et risque de coincement.

✅ Optimisation :

Le système de conduits modulaires de FCST prend en charge une correspondance précise :

·Conduit 14/10 mm → idéal pour les unités fibre de 2 à 3 mm de diamètre

·10/8 mm → optimal pour les câbles de dérivation simples de 2 mm

Utilisez le FCST16311 avec des bagues d'étanchéité personnalisables pour maintenir l'étanchéité IP67 sur différentes tailles de conduits (par exemple, tronc : 24 × 10/6 mm → branche : 7 × 14/10 mm).

7. Température d'installation

Les températures froides raidissent les câbles et augmentent la friction ; la chaleur adoucit les vestes et favorise l'adhérence.

✅ Optimisation :

Tous les composants FCST sont conçus pour un fonctionnement de –40°C à +65°C.

·FBL1000 reste efficace jusqu'à 0°C

·Connecteurs ERPU : installation à partir de –15°C

·Chambres TH-SMC05 : pas de déformation thermique jusqu'à 65°C

Recommandation : éviter de souffler en dessous de 5°C sauf en utilisant un câble préchauffé.

8. Propreté des conduits et préparation au pré-soufflage

Les débris, l'humidité ou les lubrifiants de traction résiduels augmentent considérablement μ.

✅ Optimisation :

· Rincer les conduits avec de l'air sec avant de procéder au jet.

·Appliquez FBL1000 immédiatement avant de souffler : son film à séchage rapide empêche l'adhérence de la poussière.

9. Qualité de l’intégration des fermetures et des regards

Les fermetures mal scellées fuient de l’air ; des entrées mal alignées provoquent un accrochage du câble.

✅ Optimisation :

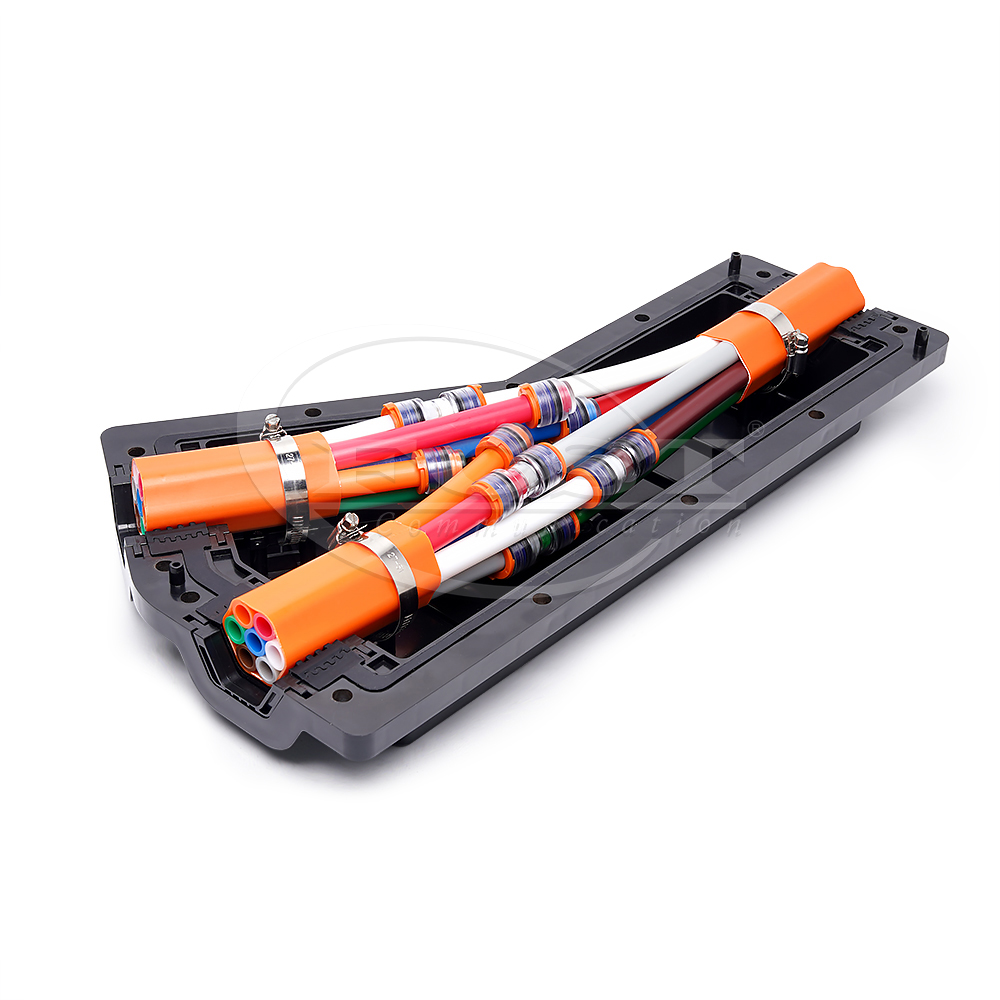

·Fermeture en Y FCST16311 : IP67, étanchéité sans gel, support de port 1 entrée/2 sortie – aucune soupape de surpression nécessaire

·Trou d'homme TH-SMC05 : le composite SMC avec raidisseurs croisés résiste au déplacement du sol. Les cadres et échelles FOSC en option assurent la gestion verticale des câbles, éliminant ainsi la friction induite par l'affaissement.

10. Compatibilité à l'échelle du système

L'utilisation de composants tiers incompatibles (par exemple, des conduits non PEHD avec des connecteurs incompatibles) introduit des micro-fuites et des points de contrainte.

✅ Optimisation :

L'écosystème souterrain intégré de FCST est co-conçu pour une synergie maximale :

Figure : La compatibilité de bout en bout garantit une perte de pression minimale et une plage de jet maximale.

Conclusion : allez plus loin, plus vite, avec FCST

Maximiser la distance de soufflage n'est pas une question de produit « magique », c'est une question d'intelligence système. En optimisant les 10 facteurs ci-dessus avec les solutions rigoureusement testées de FCST, les opérateurs obtiennent systématiquement :

· ≥ 1 200 m de distance de soufflage en un seul coup (par rapport à la moyenne de l'industrie : 800 m)

·Cycles d'installation 40 % plus rapides

·Taux de dommages aux câbles proche de zéro

·Durée de vie de plus de 25 ans (classification ERPU et TH-SMC05)

« Better FTTx, Better Life » n'est pas seulement notre slogan, c'est notre promesse d'ingénierie.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
