Quelle est la plage normale de perte d’atténuation optique à large bande ?

Pour le haut débit à fibre optique ordinaire, la plage idéale d’atténuation de la lumière est comprise entre -20 dBm et -25 dBm. Si la vitesse doit être de 200 M, l'atténuation de la lumière doit être inférieure à -25 dBm. Lorsque l'atténuation de la lumière est de-27 dBm, la vitesse maximale ne peut atteindre que 100 M. WÀ -28 dBm, la vitesse maximale ne peut atteindre que 50 M.

1.Quelle est l'atténuation de la lumière ?

La dégradation de la lumière fait généralement référence à son flux lumineux. Lors du chargement de la surface du tambour photosensible, à mesure que la charge s'accumule sur la surface du tambour photosensible, le potentiel continue d'augmenter et atteint finalement le potentiel de « saturation », qui est le potentiel le plus élevé. Le potentiel de surface diminuera avec le temps. Généralement, le potentiel en fonctionnement est inférieur à ce potentiel. Le processus par lequel ce potentiel diminue naturellement avec le temps est appelé processus de « dégradation sombre ». Lorsque le tambour photosensible est numérisé et exposé, le potentiel de la zone sombre est toujours en cours de processus de désintégration sombre ; la densité de porteurs dans la couche photoconductrice de la zone lumineuse augmente rapidement, la conductivité augmente rapidement, formant une tension photoconductrice, la charge disparaît rapidement et le potentiel de surface du photoconducteur diminue également rapidement. Appelez cela « dégradation de la lumière ».

2.Causes de l'atténuation de la fibre optique

un. Perte d'absorption : le signal optique transmis dans la fibre optique sera absorbé par le matériau de la fibre optique, provoquant une atténuation.

b. Perte de diffusion : de petits défauts ou impuretés dans la fibre optique disperseront le signal optique dans la fibre optique, provoquant une atténuation.

c. Perte de courbure optique : lorsque la fibre optique est pliée, le signal optique dans la fibre optique sera atténué en raison du changement de l'angle de réfraction.

d. Perte à l'interface cœur-gaine : le signal optique dans la fibre optique sera réfléchi à l'interface cœur-gaine, entraînant une atténuation.

e. Perte d'asymétrie du cœur : lorsque le cœur de la fibre est asymétrique, le signal optique sera dévié, entraînant une atténuation.

f. Effet de la température de la fibre optique sur l'atténuation : les changements de température de la fibre optique entraîneront des modifications du coefficient de dilatation linéaire du matériau de la fibre optique, entraînant une atténuation du signal optique.

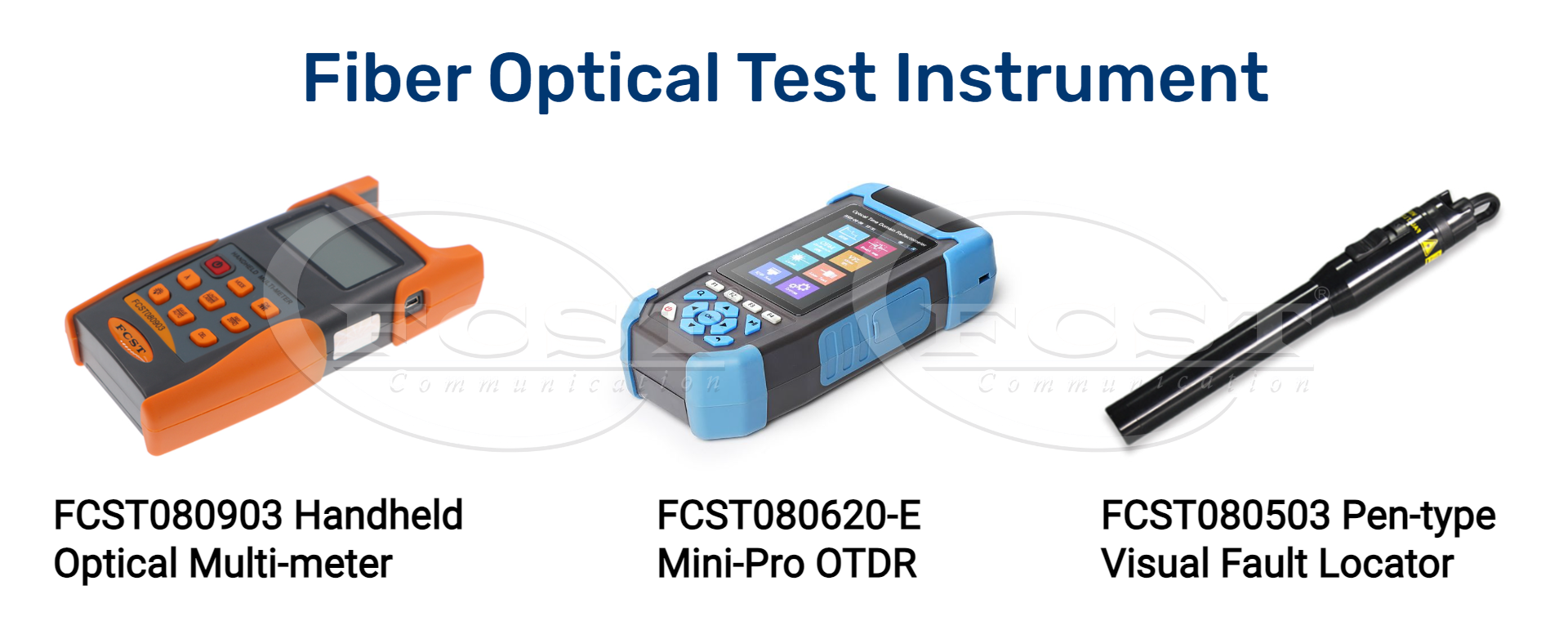

Lors de la réalisation de tests d'atténuation de fibre optique, les instruments de test que nous utilisons généralement comprennent wattmètre optique, OTDR, et localisateur visuel de défauts.

3.Comment calculer la perte optique?

1)Comptabilisation de l'atténuation du processus complet ODN :

Le test calcule les indicateurs de transmission selon la méthode de la pire valeur. La distance de transmission entre EPON OLT et ONU doit satisfaire à la formule suivante:

Coefficient de dégradation de la fibre optique*Distance de transmission+perte de fiche du séparateur optique+numéro de tête de connexion d'activité*perte+équilibre de dégradation de la ligne de câble optique ≤ Le point EPON R/sS/R permet une décroissance maximale.

2)Plage de point de désintégration EPON R/SS/R :

Le port OLT PON envoie la puissance lumineuse 2dBm~ 7dBm, la sensibilité à la lumière de réception est de -27dBm;

ONU émet une puissance lumineuse -1dBm~ 4dBm, la sensibilité à la lumière de réception est de -24dBm;

Compte tenu du coût du canal optique de 1DB, la décroissance maximale du système EPON R/SS/R est 25dB de l'ONU-BTA 1310nm, 25dB ouf OLT-ONU 1490 nm.

3)Coefficient de dégradation des fibres (y compris fixe scollageloss):

(ONU-BTA, 1310nm): 0,4 dB/KM

(OLT-ONU, 1490 nm) : 0,3 jB/km

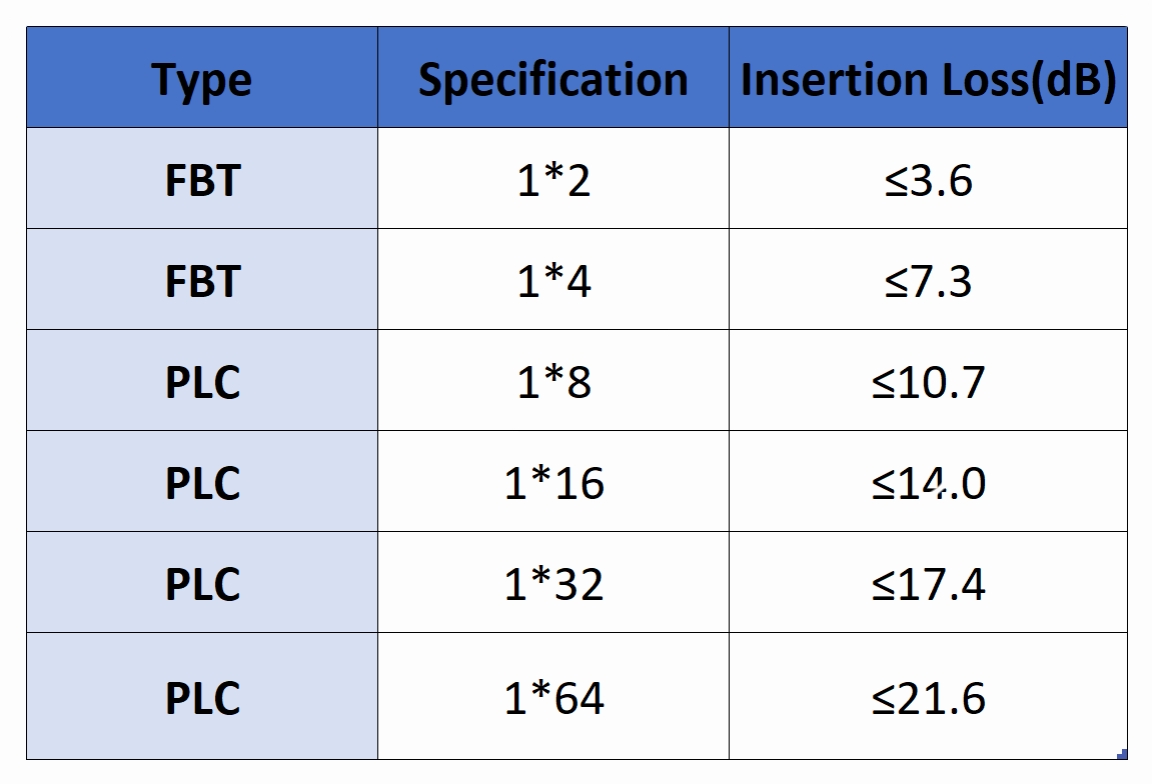

4)La valeur typique du sdiviser iinsérerperte d'ions (spatulation uniforme, pas de perte de connecteur)

5)Perte de charge de connexion d'activité : chacun activité la perte de connexion du connecteur est de 0,5dB.

6)Riche en ligne de câbles optiques :

Distance de transmission ≤5km, prendre 2dB

Distance de transmission ≤10 km, prenez 2 ~ 3 dB

Distance de transmission> 10 km, prenez 3dB
