DWDM
Le multiplexage par répartition en longueur d'onde permet de transmettre simultanément plusieurs fréquences (ou longueurs d'onde) sur la même fibre de réseau optique. Les émetteurs et émetteurs-récepteurs optiques sont réglés sur des longueurs d'onde individuelles et spécifiques afin que chaque canal soit distinct et ne se chevauche pas.
l Multiplexage par répartition en longueur d'onde grossière (CWDM) utilise des longueurs d'onde comprises entre 1 260 nm et 1 670 nm dans les bandes de transmission O, E, S, C, L et U.
l Jusqu'à 18 canaux individuels espacés de 20 nm peuvent être créés dans cette région, transportant n'importe quelle combinaison de trafic voix, données ou vidéo.
l CWDM est une solution rentable pour les déploiements à bande passante relativement faible.
l Les signaux CWDM ne peuvent pas être amplifiés, ce qui limite les distances à environ 80 km.
l Le multiplexage par répartition en longueur d'onde dense (DWDM) fait passer le WDM au niveau supérieur :
l L'espacement des canaux est réduit à 0,8 nm ou moins, ce qui réduit la plage de longueurs d'onde opérationnelle.
l DWDM crée jusqu'à 80 canaux ou voies de trafic, ouvrant ainsi la porte à des applications à haut débit et à large bande passante. Plus de canaux sont possibles si un espacement des canaux inférieur à 0,8 nm est utilisé.
l Les longueurs d'onde DWDM sont situées dans la région étroite de 1 525 nm à 1 565 nm connue sous le nom de bande C et sont étendues au spectre de bande L de 1 570 à 1 610 nm.
l Cette bande C présente une faible perte de signal (atténuation des fibres) (0,25 dB/km) par rapport aux longueurs d'onde inférieures trouvées dans les bandes O ou E.
Des lasers et des processus de filtrage de haute précision sont utilisés pour maintenir l'intégrité du canal DWDM et minimiser les interférences.
Architecture DWDM

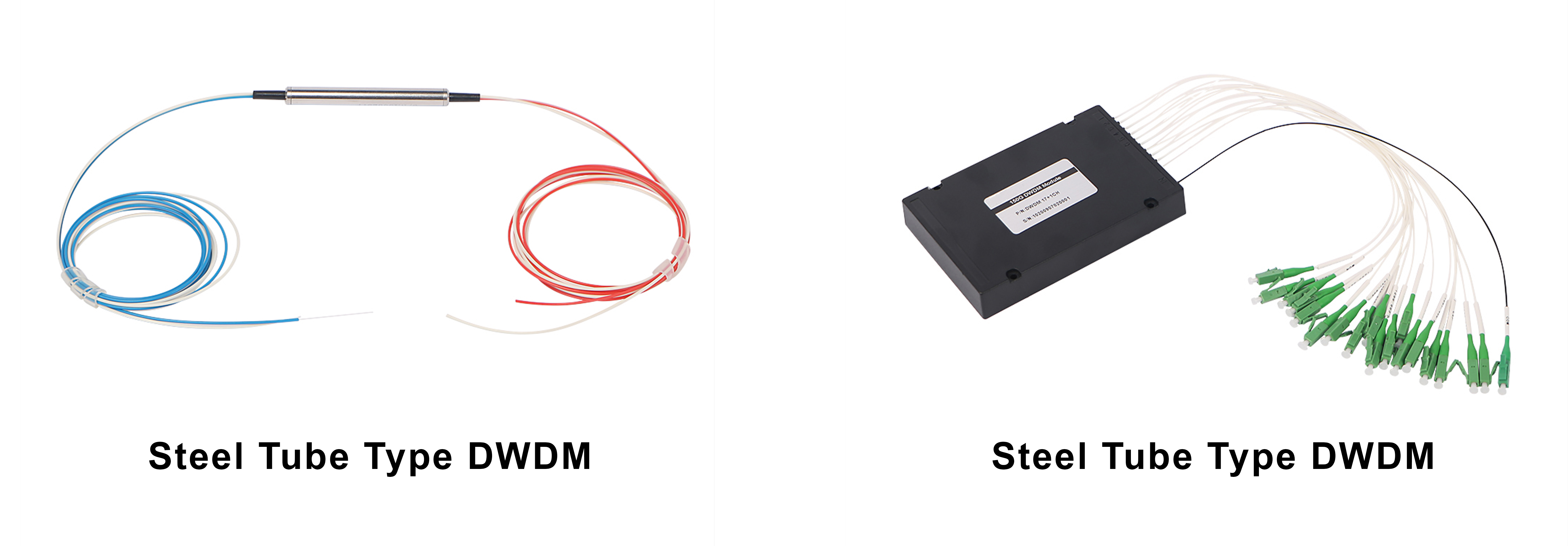

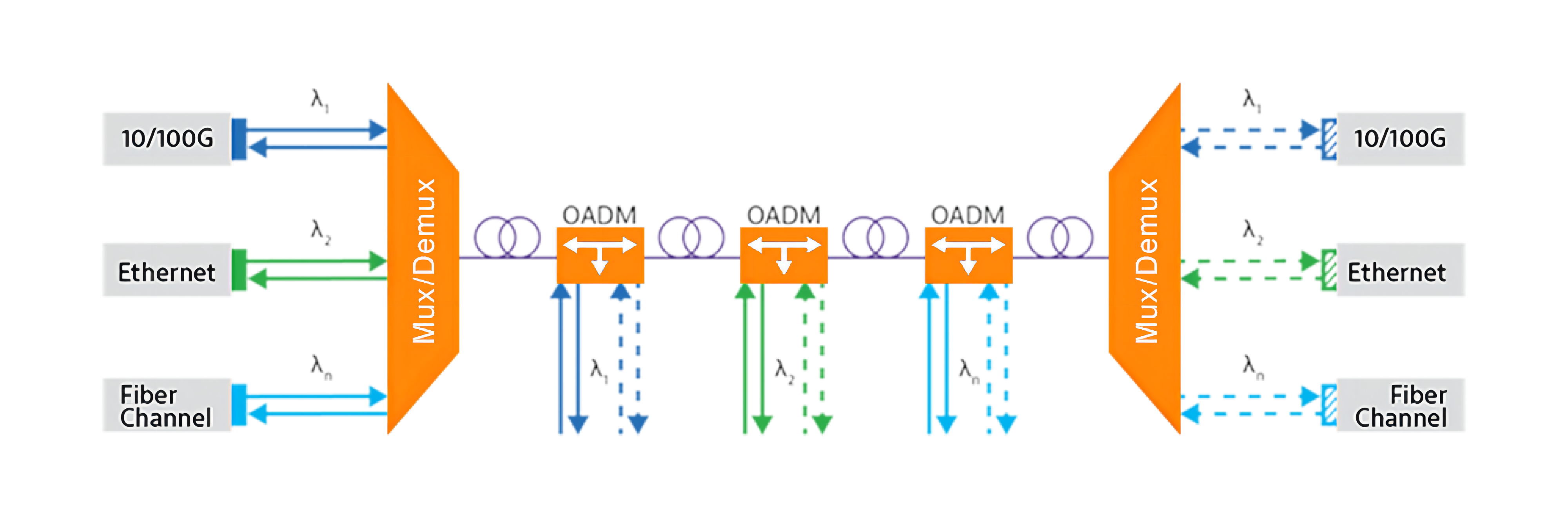

Passif DWDM L'architecture du réseau commence par un transpondeur ou un émetteur-récepteur acceptant les entrées de données de divers types de trafic et protocoles. Le transpondeur mappe cette entrée sur des longueurs d'onde individuelles.
l Un multiplexeur optique (MUX) filtre et combine de nombreux signaux en une seule sortie pour la transmission sur la fibre DWDM principale/cœur/commune.
l Un démultiplexeur (De-MUX) à l'extrémité de réception sépare les longueurs d'onde pour isoler les canaux individuels.
l Un transpondeur adapté à la longueur d'onde achemine chaque canal vers le canal approprié. emplacement de sortie côté client.
La technologie DWDM chevauche le CWDM bande de fréquence.
l
Les solutions « hybrides » laissent le matériel CWDM MUX et deMUX en place. Les longueurs d'onde DWDM sont positionnées au-dessus des canaux existants dans la plage de 1 530 à 1 550 nm pour créer jusqu'à 28 canaux supplémentaires. Les systèmes hybrides augmentent la capacité sans nouvelle installation de fibre optique ni modifications majeures de l'infrastructure.
Les multiplexeurs optiques Add Drop (OADM) sont des composants facultatifs de l'architecture DWDM :
l Un OADM peut être ajouté à des réseaux passifs ou actifs.
l L'OADM permet d'ajouter ou de soustraire une longueur d'onde spécifique à la fibre DWDM principale/cœur/commune à mi-chemin.
l L'architecture bidirectionnelle comprend des émetteurs, des récepteurs et des dispositifs combinés MUX/De-MUX aux deux extrémités du circuit.
l L'architecture DWDM utilisée pour les réseaux longue distance comprend des composants de système actifs supplémentaires qui compensent les pertes optiques et améliorent la réception du signal :
l Un amplificateur à fibre dopée à l'erbium (EDFA) peut être utilisé pour augmenter la puissance optique lorsque les signaux quittent le MUX.
l Un préamplificateur augmente la force du signal entrant dans le DeMUX à l'extrémité opposée du circuit.
l Des amplificateurs en ligne supplémentaires peuvent également être inclus.
Comment augmenter la bande passante In Le Réseau
l La multiplication de la capacité de la fibre optique permet une diversité de services, davantage d'utilisateurs et d'innombrables opportunités de monétisation.
l La pose de fibres supplémentaires peut s’avérer une option perturbatrice et coûteuse pour répondre aux contraintes de bande passante.
Pourquoi ne pas plutôt profiter pleinement des atouts existants (les fibres) ?
l CWDM et DWDM ont été normalisés en 2002 par ITU-T G.694.2 et G.694.1, respectivement.
l Jusqu'à récemment, les dépenses d'installation et d'exploitation courantes associées aux éléments laser DWDM, transpondeur, MUX, De-MUX et OADM ont annulé les améliorations de la bande passante.
l Les économies d'échelle et les améliorations de l'efficacité opérationnelle continuent de faire baisser le coût des composants et des réseaux à fibre optique, ce qui rend les arguments en faveur du multiplexage par répartition par ondes denses plus convaincants.
Pourquoi regarder DWDM ?
Avec une croissance de plus de 1 000 % du trafic Internet au cours des 20 dernières années, les fournisseurs sont confrontés à des demandes de bande passante sans précédent. Une plus grande partie de ce trafic appartient désormais à des catégories à faible latence, comme le streaming vidéo UHD en direct, les jeux hébergés dans le cloud et les applications fronthaul/backhaul 5G haute capacité. L'optimisation et la maximisation de la bande passante fibre grâce à la technologie DWDM constituent une solution proactive et rentable à ce dilemme.
Quels défis peuvent découler du DWDM ?
La proximité des canaux DWDM voisins introduit des défis qui nécessitent des pratiques intelligentes d’installation, de maintenance et de test. Nous travaillons en partenariat avec nos clients pour créer des solutions de déploiement DWDM innovantes alors que la technologie repousse les limites physiques de la fibre optique.
l Contrôle précis de la température de lasers et de dispositifs DWDM MUX/De-MUX fiables sont nécessaires pour maintenir l'intégrité du canal.
l Dérive de longueur d'onde peut créer des décalages qui interfèrent avec les canaux adjacents et réduisent la qualité du signal.
l Émetteurs-récepteurs SPF/SFP+ sont rentables mais peuvent être moins efficaces pour maintenir l’intégrité des longueurs d’onde.
l EDFA et multiplexeurs optiques reconfigurables Add Drop (ROADM) contiennent des amplificateurs qui ajoutent du bruit aux réseaux DWDM actifs dans les déploiements métropolitains/cœurs.
l Faible rapport signal/bruit optique (OSNR) conduit à une augmentation du taux d’erreur binaire (BER) qui dégrade les performances du service DWDM.
l Applications DWDM passives que l'on trouve dans les réseaux d'accès à courte portée ne souffrent pas de problèmes de bruit, puisqu'il n'y a pas d'amplificateurs pour contribuer au bruit. Les liaisons passives doivent se concentrer sur la minimisation de la perte de puissance optique (atténuation) des fibres et des connecteurs afin d'optimiser les niveaux de puissance optique au niveau du transpondeur de réception/SPF/SPF+.
